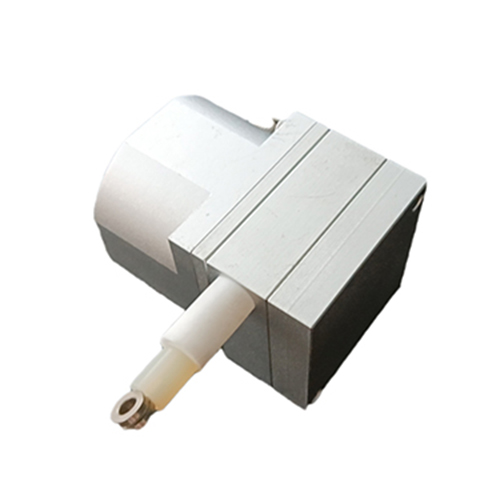

DT系列本安防爆拉绳位移传感器产品介绍
DT 系列拉绳位移传感器把直线运动转换成可计量、可传送的电信号。钢丝绳绕在内部滚轮上，拉绳伸出时带动滚轮旋转，感应元件输出与拉绳位移成比例的信号。感应器可选电位计、增量编码器或绝对值编码器，按现场对信号形式和断电记忆的要求选配。
这款属于本质安全型，气爆场合与尘爆场合都能用，防爆标志 Ex ia IIC T6 Ga 与 Ex iaD 20 IP66 T80℃，防爆合格证号 CLEx21.6512。全铝合金外壳阳极氧化处理，内部做了防卡绳结构，拉绳在长期往复运动中不容易跳槽。量程覆盖 0.15m 到 10m 共十个规格，从小型试验台到大型闸门、料仓料位都能覆盖。
拉绳传感器的安装方向比较讲究，出绳口要朝向被测物体的运动方向，拉绳尽量沿直线牵引，偏角过大会加快磨损，读数也会产生余弦误差。壳体固定要牢固，机体受力时会有微动，底座松动会直接反映到重复精度上。传感器本体不能直接接普通直流电源，须经安全栅供电。
产品特点
- 本质安全型设计，气爆与尘爆场合均可使用
- 防爆标志 Ex ia IIC T6 Ga、Ex iaD 20 IP66 T80℃
- 全铝合金外壳阳极氧化，内置防卡绳结构
- 线性测量、绝对值输出
- 量程 0.15M 至 10M 共十个规格
- 分辨率 0.01mm，重复精度 0.1mm
- 防护等级 IP54，工作温度 -40℃～+70℃
典型应用
- 化工、油气等爆炸性气体环境的行程监测
- 可燃性粉尘场所的位移检测
- 大型闸门与阀门的开度反馈
- 储罐与料仓的液位与料位测量
- 小型试验台的位移测量
常见问题
量程有哪几个规格，怎么覆盖现场需求？
量程覆盖 0.15m 到 10m 共十个规格，从小型试验台到大型闸门、料仓料位都能选到对应的档位。选型时按设备最大行程往上留余量，避免长期拉到行程端，钢索和恒力弹簧都能用得更久。
感应元件选电位计、增量编码器还是绝对值编码器？
按对信号形式和断电记忆的要求来定。只要模拟量位置反馈、成本敏感的场合用电位计；接高速计数或者需要计脉冲选增量编码器；设备断电后还要知道当前真实位置，就选绝对值编码器。
出绳方向为什么讲究，装偏了会怎样？
出绳口要朝向被测物体的运动方向，拉绳尽量沿直线牵引。偏角过大一方面加快钢索磨损，另一方面会引入余弦误差，拉出来的位移比实际行程短，偏角越大误差越明显。
拉绳老是跳槽是怎么回事？
这一款内部做了防卡绳结构，拉绳在长期往复运动中不容易跳槽。如果现场仍然出现跳槽，先看出绳方向是不是偏得太多、钢索有没有被异物刮蹭，以及回弹瞬间有没有被机构卡住。
供电需要特别注意什么？
传感器本体不能直接接普通直流电源，须经安全栅供电。这是本质安全系统的硬要求，安全栅的参数要与传感器本安参数逐项对照，本安侧与危险侧的端子不能接错，接线前把防爆系统图纸对一遍。

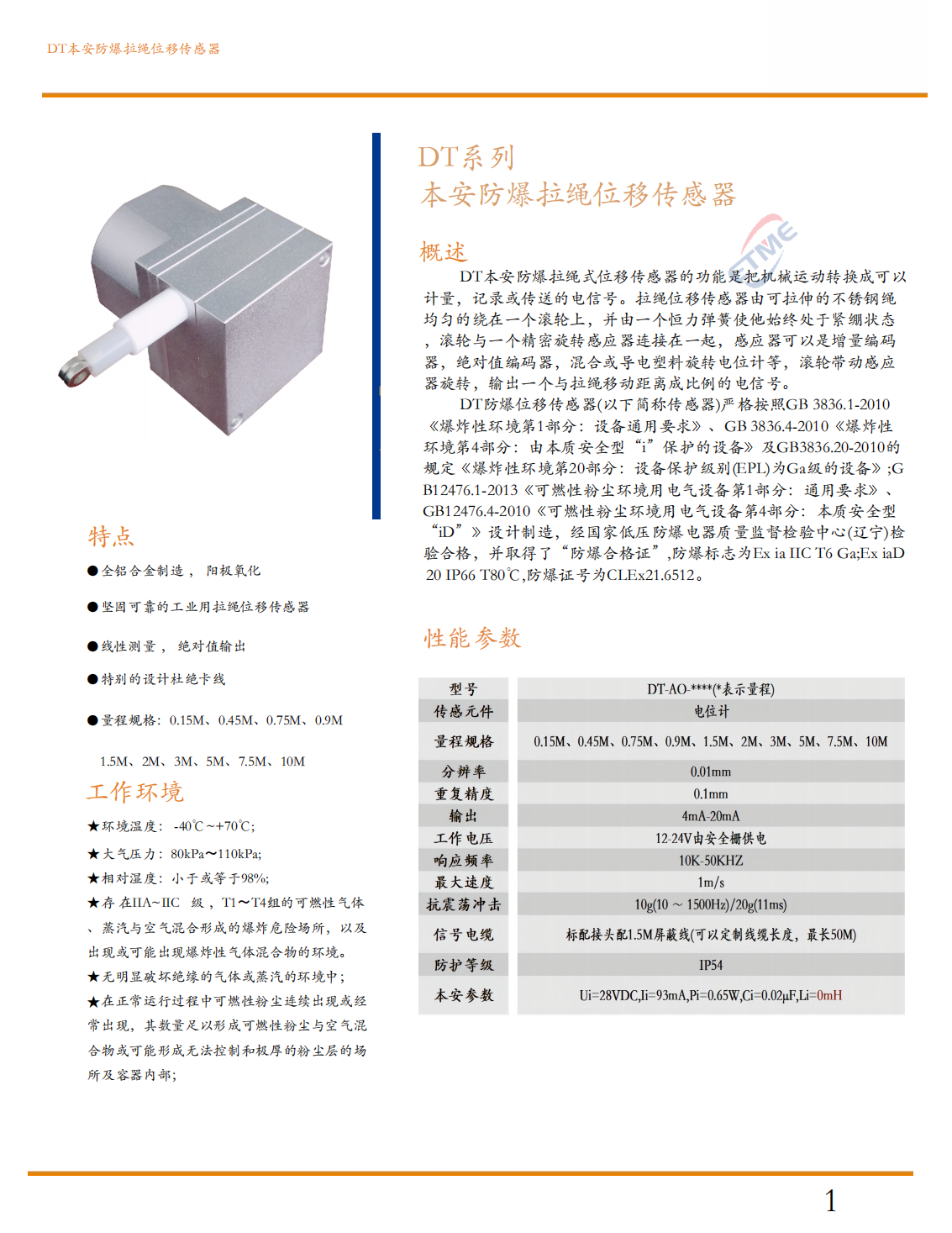

DT系列本安防爆拉绳位移传感器 技术规格
概述
将机械运动转换成可计量、记录或传送的电信号。不锈钢拉绳绕于滚轮，感应器可为电位计、增量/绝对值编码器等，输出与拉绳位移成比例的电信号。符合 GB3836 系列标准，防爆标志 Ex ia IIC T6 Ga / Ex iaD 20 IP66 T80℃，证书 CLEx21.6512。
特点
- 全铝合金外壳，阳极氧化
- 工业级拉绳位移传感器，坚固可靠
- 线性测量，绝对值输出
- 防卡绳特殊设计
- 量程规格：0.15M / 0.45M / 0.75M / 0.9M / 1.5M / 2M / 3M / 5M / 7.5M / 10M
性能参数
| 型号 | DT-AO-****（* 表示量程） |
|---|
| 传感元件 | 电位计 |
|---|
| 量程规格 | 0.15M、0.45M、0.75M、0.9M、1.5M、2M、3M、5M、7.5M、10M |
|---|
| 分辨率 | 0.01mm |
|---|
| 重复精度 | 0.1mm |
|---|
| 输出 | 4mA～20mA |
|---|
| 工作电压 | 12～24V（由安全栅供电） |
|---|
| 响应频率 | 10K～50kHz |
|---|
| 最大速度 | 1m/s |
|---|
| 抗震/冲击 | 10g(10～1500Hz) / 20g(11ms) |
|---|
| 信号电缆 | 标准 1.5m 屏蔽电缆（可定制至 50m） |
|---|
| 防护等级 | IP54 |
|---|
| 本安参数 | Ui=28VDC，Ii=93mA，Pi=0.65W，Ci=0.02μF，Li=0mH |
|---|
| 环境温度 | -40℃～+70℃ |
|---|
| 大气压力 | 80kPa～110kPa |
|---|
| 相对湿度 | ≤98% |
|---|

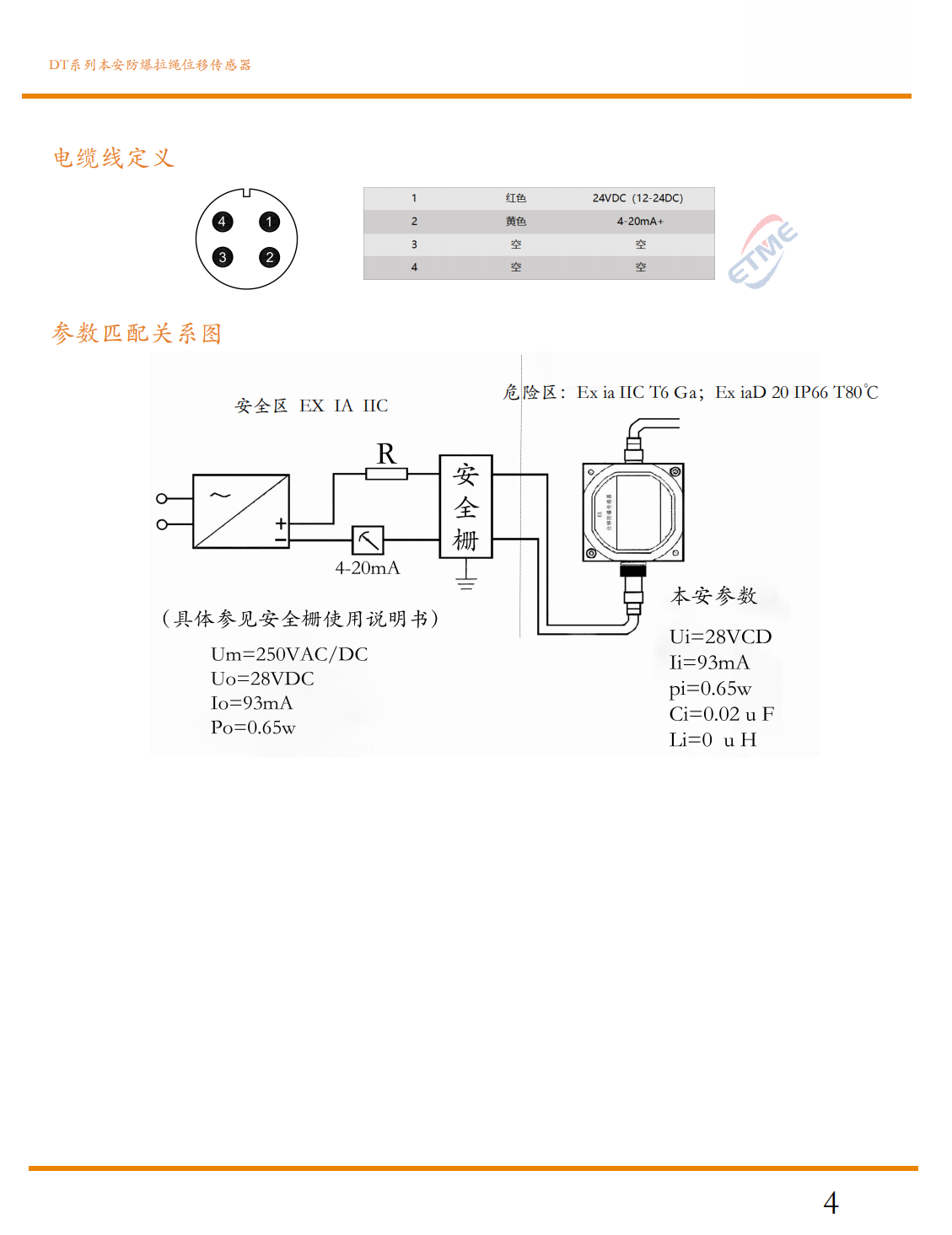

电缆线定义
| 引脚 | 颜色 | 定义 |
|---|
| 1 | 红色 | 24VDC（12～24VDC） |
| 2 | 黄色 | 4～20mA+ |
| 3 | — | 空 |
| 4 | — | 空 |

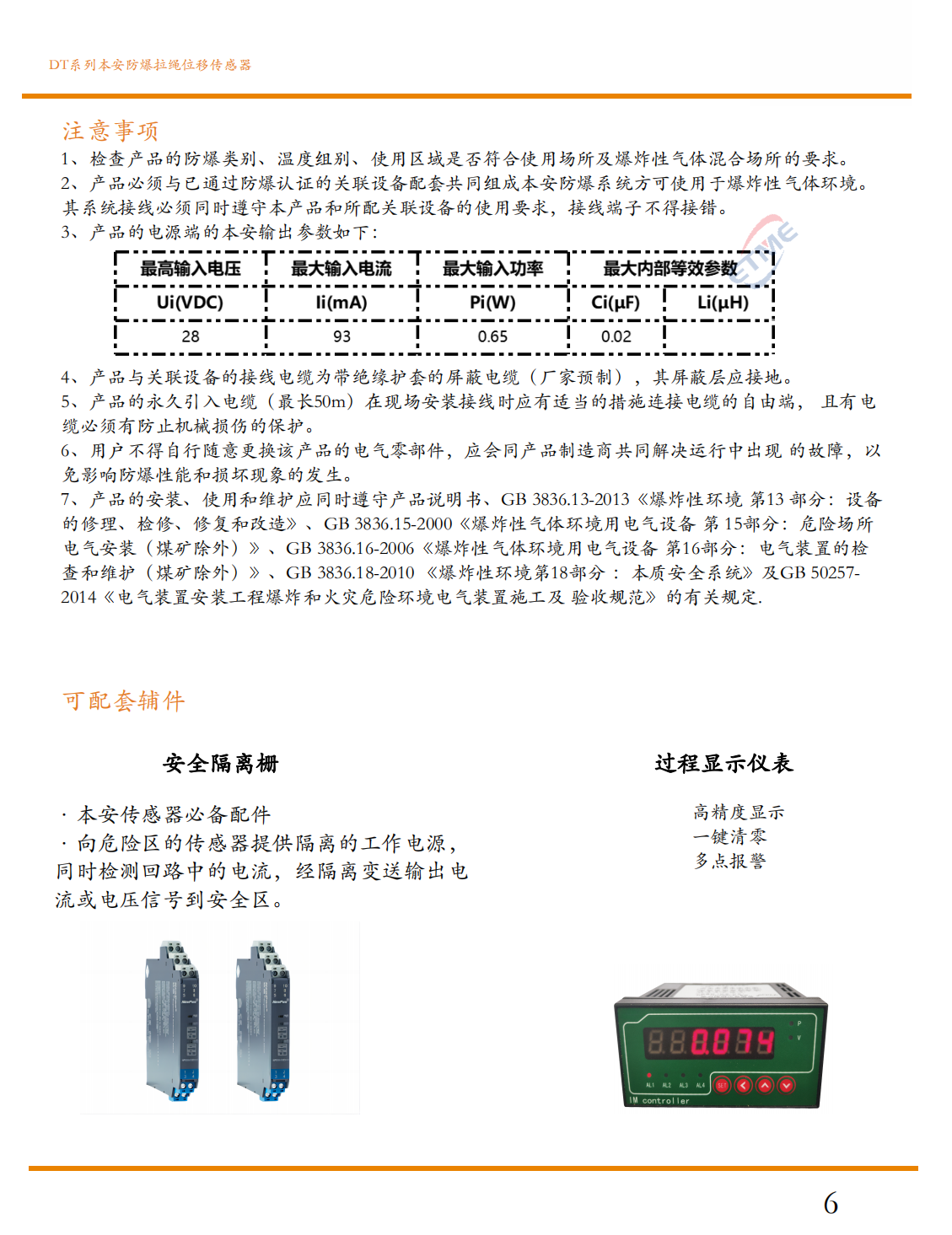

安全栅参数匹配
| 项目 | 数值 |
|---|
| 安全栅最高允许电压 Um | 250VAC/DC |
|---|
| 安全栅最高输出电压 Uo | 28VDC |
|---|
| 安全栅最大输出电流 Io | 93mA |
|---|
| 安全栅最大输出功率 Po | 0.65W |
|---|
| 传感器本安输入电压 Ui | 28VDC |
|---|
| 传感器本安输入电流 Ii | 93mA |
|---|
| 传感器本安输入功率 Pi | 0.65W |
|---|
| 内部等效电容 Ci | 0.02μF |
|---|
| 内部等效电感 Li | 0 |
|---|
安全栅的输出能量必须低于传感器本安参数的上限，两侧逐项对应后方可接入危险区。传感器本体不得直接接普通直流电源，接线以安全栅使用说明书为准。

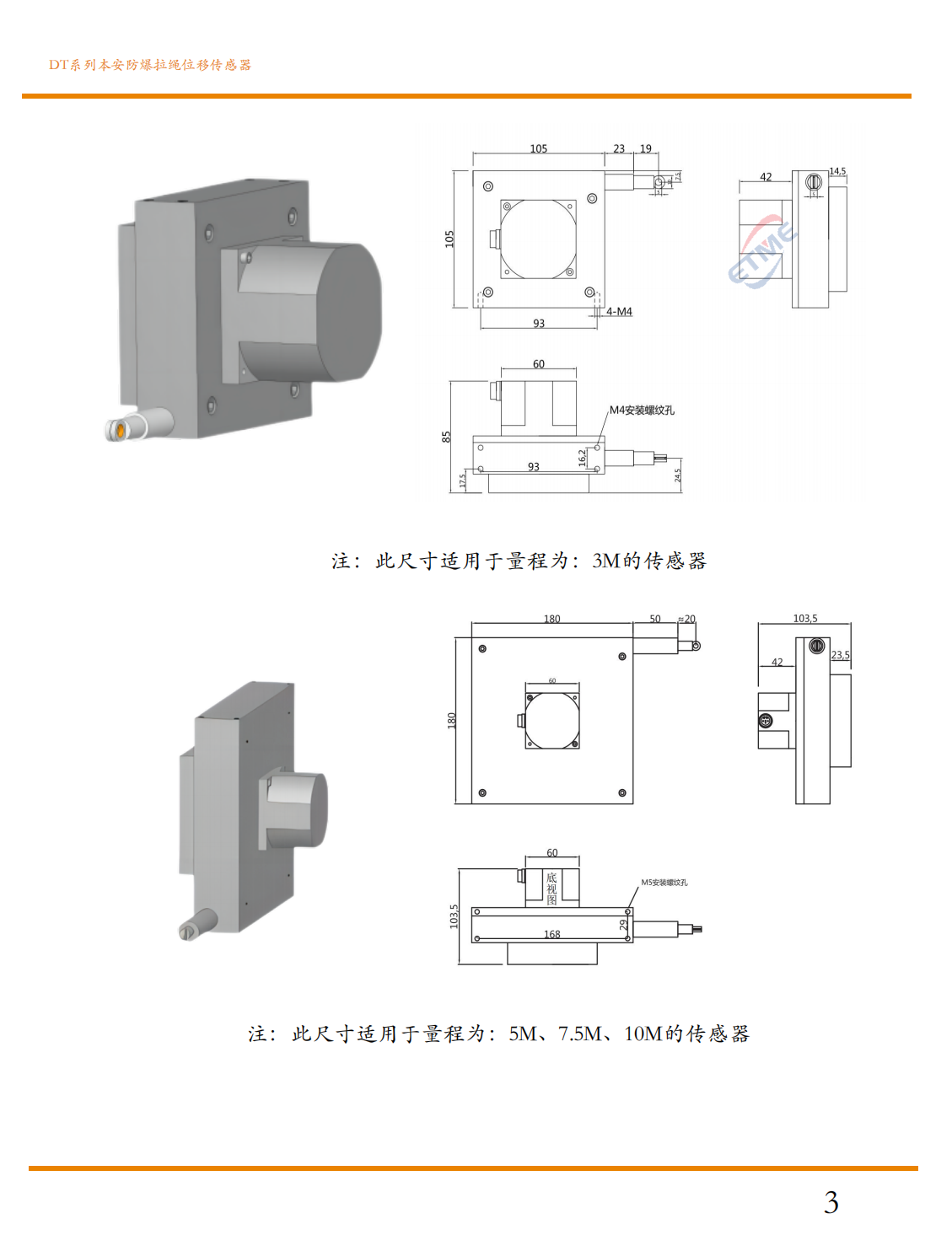

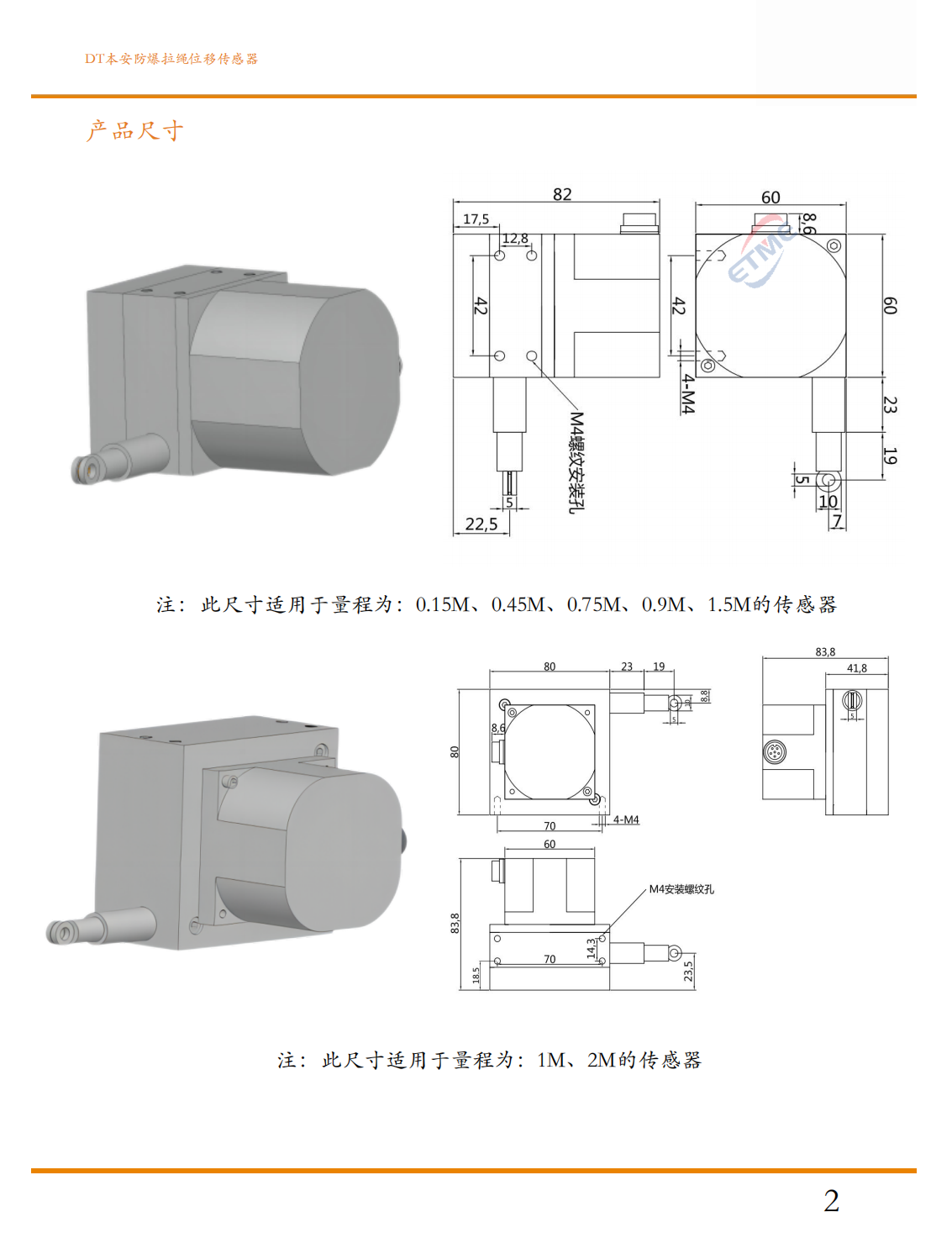

外形尺寸
| 适用量程 | 本体尺寸 | 安装孔 |
|---|
| 3M | 105mm×105mm，厚 33.5mm | 4-M4 |
| 5M、7.5M、10M | 180mm×180mm，厚 33.5mm | 4-M4 |
壳体正面留有 M4 安装螺纹孔，孔位按选定量程对照厂家尺寸图。0.15M～2M 的小量程外形以尺寸图为准。

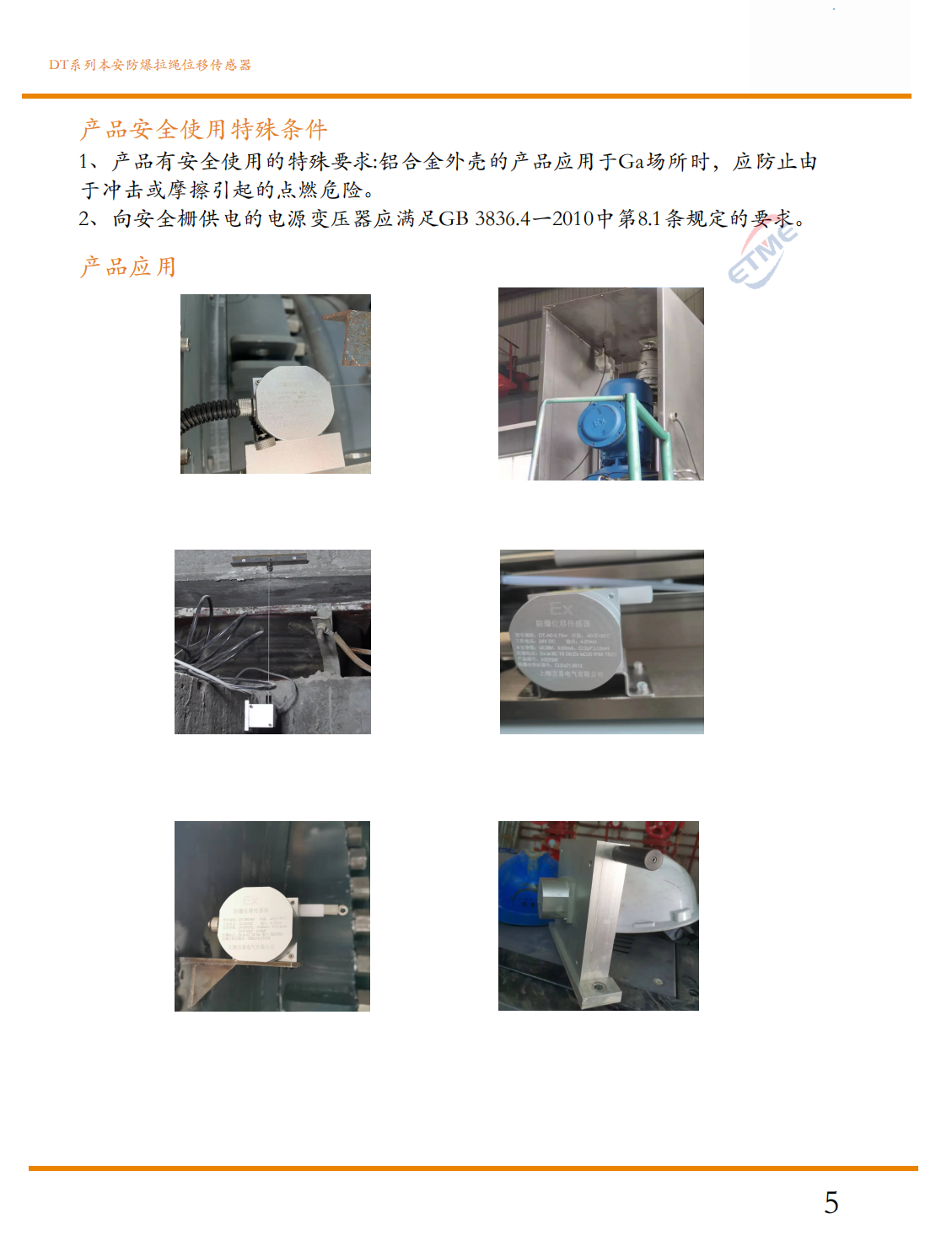

安全使用条件
产品有安全使用的特殊要求：铝合金外壳的产品应用于 Ga 场所时，应防止由于冲击或摩擦引起的点燃危险。向安全栅供电的电源变压器应满足 GB 3836.4—2010 中第 8.1 条规定的要求。
安装要点
拉绳出口方向应正对被测物体的运动轨迹，牵引过程保持直线，偏角过大会加快钢丝绳磨损，读数也会出现余弦误差。壳体底座要固定牢靠，机体受力微动会直接影响重复精度。钢丝绳不得剪断或打结，超出量程使用会让内部卷簧失效。
