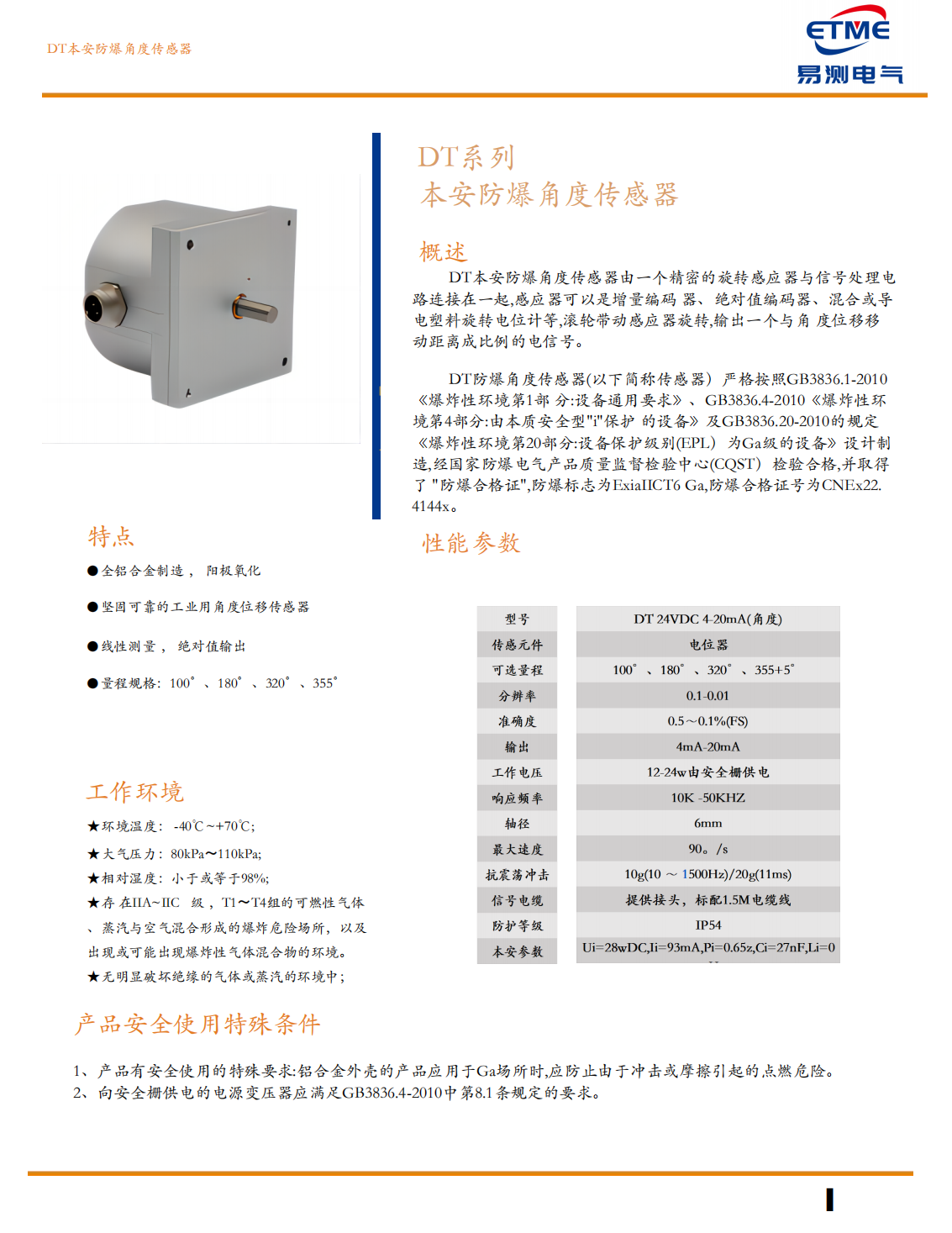

DT系列本安防爆角度传感器产品介绍
DT 系列是面向爆炸性危险场所的角位移传感器，本质安全型设计，与安全栅组成完整本安回路后可装入危险区使用。传感器由精密旋转感应器与信号处理电路组成，把轴上的转角转换成与角度成比例的标准电信号。常见形式包括增量式编码器、绝对值编码器、混合电位计和导电塑料电位计，可按上位机对分辨率与断电记忆的要求选型。

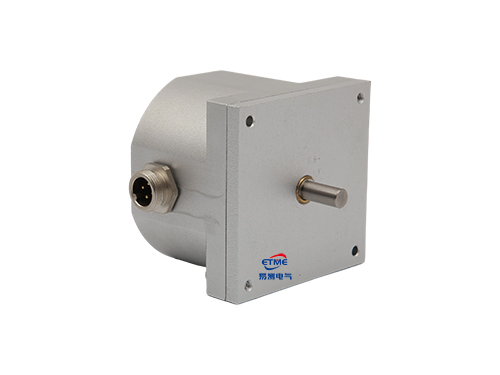

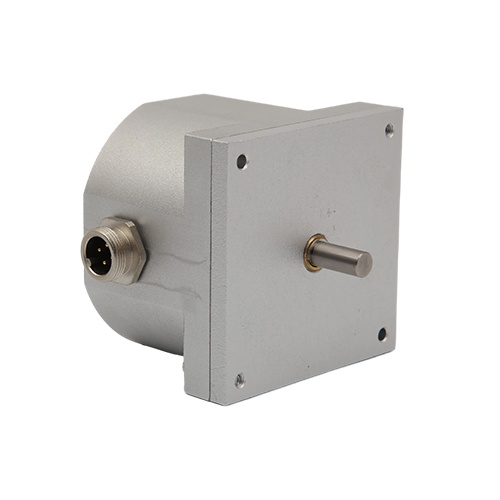

外壳为全铝合金阳极氧化处理，四角设安装孔，可直接固定在设备的旋转检测部位；轴径 6mm，通过联轴器或拨叉与被测轴连接。整机满足 GB3836.1/4/20-2010 要求，防爆标志 Ex ia IIC T6 Ga，防爆合格证号 CNEx22.4144x，可用于存在可燃气体或蒸气的工况。

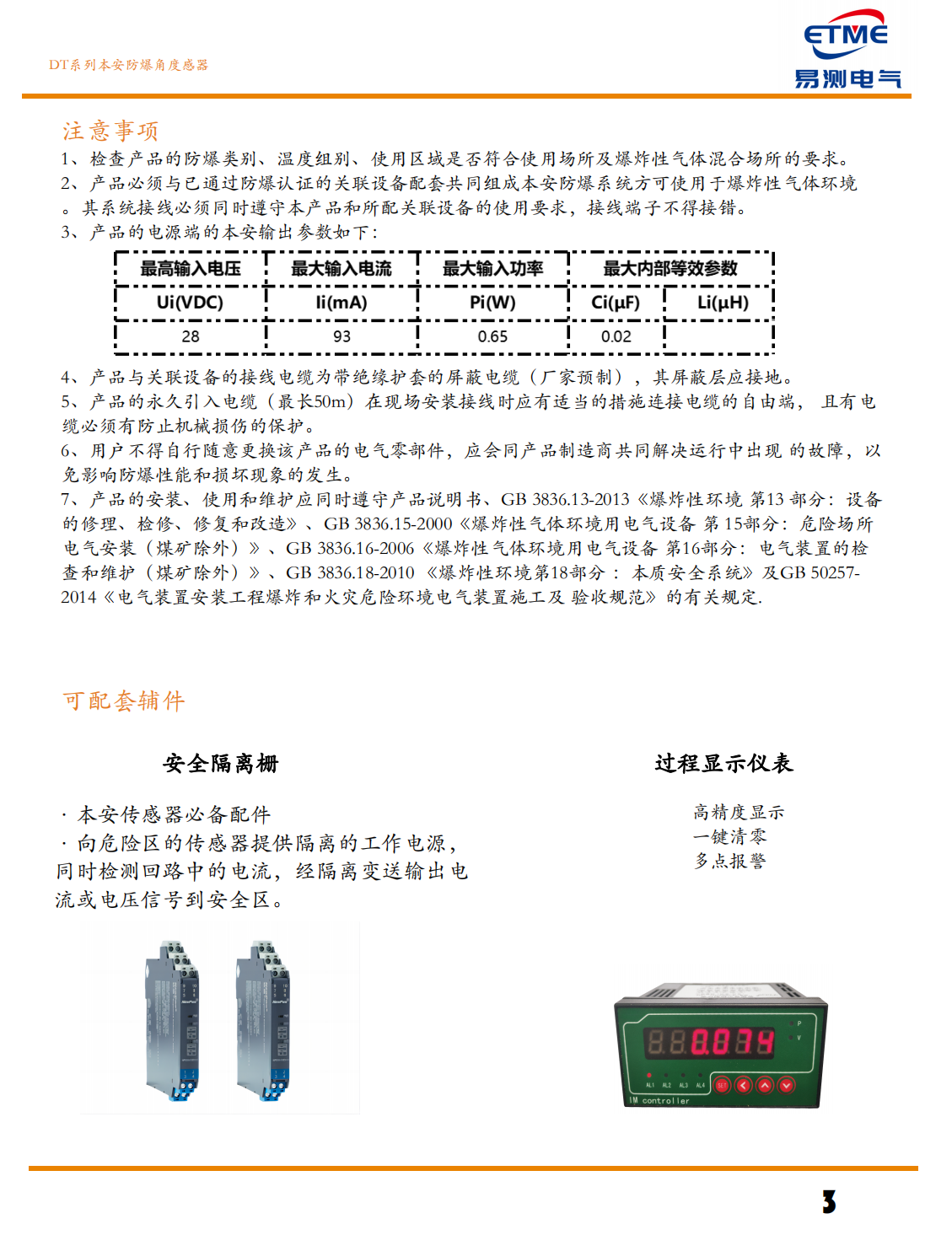

现场使用时传感器本体不能直接接普通直流电源，须经安全栅供电，否则失去本安保护。安装位置尽量避开强振动源和热源，联轴器保持同轴，偏角过大会让读数随转动角度漂移。信号线建议采用屏蔽电缆，屏蔽层单端接地，不要与变频器动力线共槽。
产品特点
- 测角部件与信号处理电路集成在同一壳体
- 可选增量式、绝对值编码器或电位计
- 量程 100°、180°、320°、355° 四档
- 轴径 6mm，最大转速 90°/s
- 分辨率 0.1～0.01，精度 0.5%～0.1% FS
- 全铝合金外壳阳极氧化，四角设安装孔
- 防爆标志 Ex ia IIC T6 Ga，合格证号 CNEx22.4144x
典型应用
- 爆炸危险场所的旋转角度测量
- 与上位机配合的角度闭环控制
- 需要断电记忆的转角检测
常见问题
感应元件有哪几种可选？
常见形式包括增量式编码器、绝对值编码器、混合电位计和导电塑料电位计，可按上位机对分辨率与断电记忆的要求选型。需要断电后保留角度读数的场合选绝对值编码器。
安装方式是什么样的？
外壳为全铝合金阳极氧化处理，四角设安装孔，可直接固定在设备的旋转检测部位；轴径 6mm，通过联轴器或拨叉与被测轴连接。联轴器要保持同轴，偏角过大会让读数随转动角度漂移。

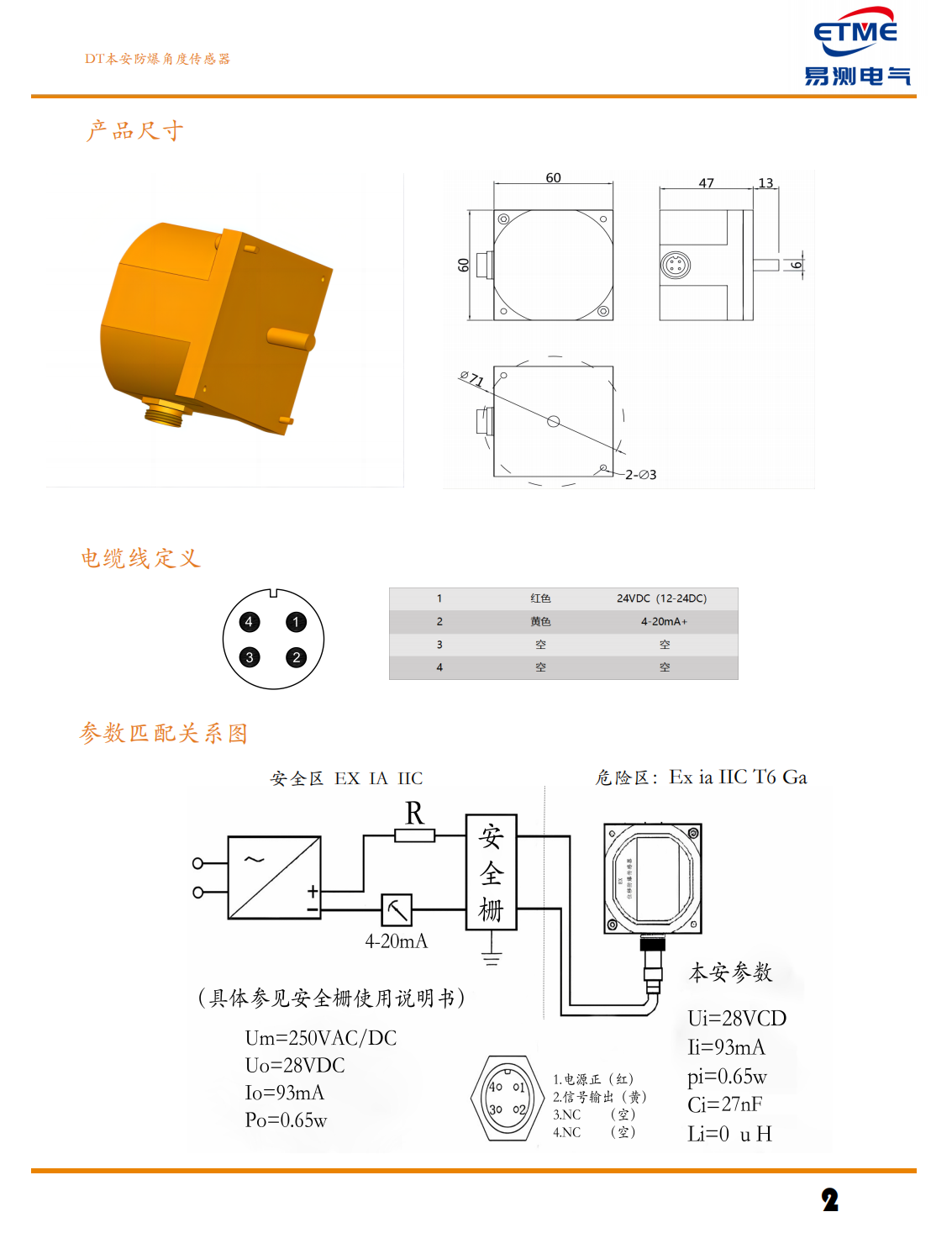

供电能直接接直流电源吗？
不能。传感器本体不能直接接普通直流电源，须经安全栅供电，否则失去本安保护。它与安全栅组成完整本安回路后才能装入危险区使用。
防爆标志与适用场所？
整机满足 GB3836.1/4/20-2010 要求，防爆标志 Ex ia IIC T6 Ga，防爆合格证号 CNEx22.4144x，可用于存在可燃气体或蒸气的工况。选型时把现场区域的气体组别和温度组别一并提出核对。
布线和安装位置有什么建议？
信号线建议采用屏蔽电缆，屏蔽层单端接地，不要与变频器动力线共槽。安装位置尽量避开强振动源和热源，这两条在旋转检测工位上影响比想象中大。
