数显表接线本身不复杂，复杂的是不同信号源的接法不一样。同一台表，接电位器、接热电阻、接热电偶、接 4-20mA 变送器，端子用法完全不同。先把这四类分清楚，再谈量程。
一、按信号类型接线

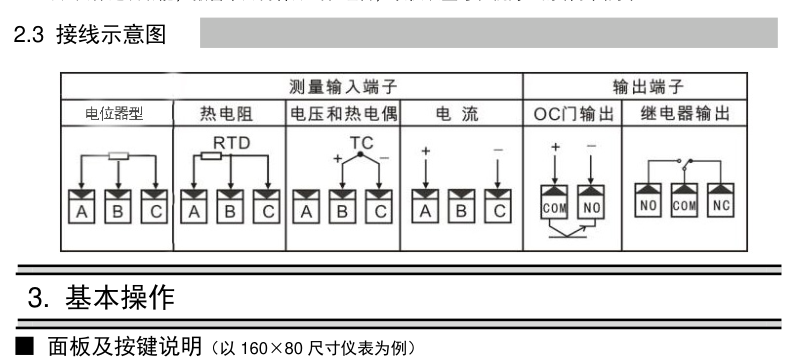

仪表接线示意图把输入分成四类画：
- 电位器型：三线接法，对应位移传感器、角度传感器那类电阻式信号源，接测量输入端子。
- 热电阻 RTD：热电阻信号接测量输入端子，按分度号接对应的 A、B、C 端。
- 电压和热电偶 TC：热电偶和电压信号共用一类端子接法，同样分 A、B、C。热电偶的补偿导线必须直接接到仪表端子，中间不要接普通铜线转接，否则冷端补偿的基准点就跑到转接处去了。
- 电流：4~20mA、0~10mA、0~20mA 电流信号接测量输入端子。
输出侧分两类：OC 门输出和继电器输出。报警输出端子标注的是常开与常闭组合（COM、NO、NC），每个报警点一组。变送输出、通讯接口、外供电源、清零输入这些选配功能的端子位置，要以仪表型号和机身上实际印的端子图为准——同一个型号选配不同，端子排布会不一样。
二、配线环节的四条硬要求
- 输入信号线远离仪表电源线、动力电源线和负载线走。测量回路与电源回路、接地回路分开。
- 线材搓成麻花状，绞距越短抗噪越好。
- 静电干扰大的场合用屏蔽线。
- 不使用的端子不要接任何线，接了容易引起误动作。
电源侧的规矩也说清楚：仪表内部没有保险丝，需要外部另配，推荐规格是额定电压 250V、额定电流 1A 的延时保险丝，装在仪表电源线或大电流容量的输入输出线上。整个配线完成并确认无误之前不要通电。
三、量程怎么设：把输入信号映射成工程量
量程上限和量程下限这两条参数，作用是告诉仪表「输入信号的起点终点对应显示值的起点终点」。热电阻、热电偶、电阻输入用不到这两条，只有电流、电压和远传压力表输入才需要设。
说明书给的标准例子：4~20mA 输入对应 0~1.600MPa 显示。要设四条参数：
| 参数 | 本例取值 | 作用 |
|---|---|---|
| 输入信号选择 | 4-20 | 告诉仪表输入是 4~20mA 直流电流 |
| 小数点位置 | 0.0000 | 显示四位小数，量程 0~1.6000MPa |
| 量程下限 u-r | 0.0000 | 4mA 对应的显示值 |
| 量程上限 F-r | 1.6000 | 20mA 对应的显示值 |
四条配齐，输入 4mA 显示 0，输入 20mA 显示 1.600，中间按线性换算。要注意小数点位置是在量程之前定的，如果先设了量程再去改小数点，显示的数值会整体错位。
量程本身还有个细节：热电阻、热电偶输入虽然不用设量程，但它们各自有分度范围限制，比如 Pt100 是 -200~850℃、K 分度是 -270~1372℃。被测温度超出分度范围，读数就不准了，这不是量程设错，是选型时量程没覆盖上。

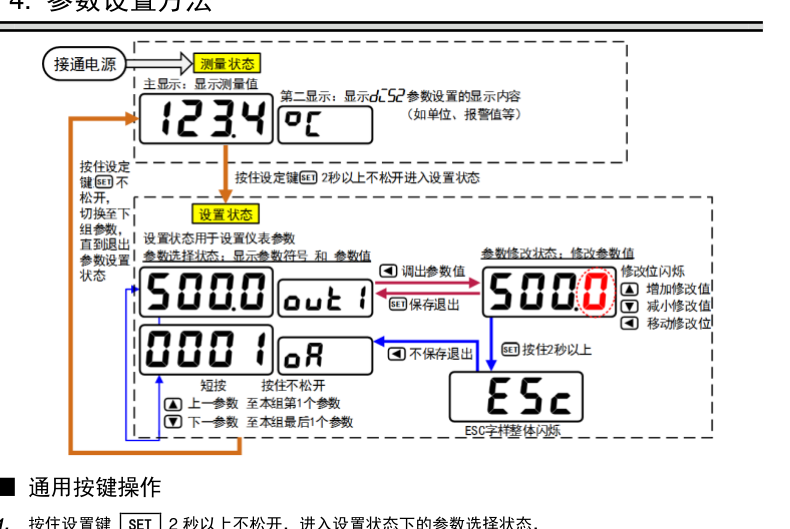

参数怎么进前面说过：测量状态按住设定键 2 秒以上进设置状态，左右键翻参数，按左键进修改、闪烁位就是当前修改位，改完按设定键存入。第 2 组及以后的参数要过密码，IM-EW 系列是 01111 和 02027，FYKK 系列是 1111 和 2027。进入设置状态后 1 分钟无按键操作会自动退出。
四、显示值跟实际值有差：先零点，再满度
传感器、变送器、引线、仪表本身都可能带来误差，仪表提供零点修正和满度修正来压这个误差。修正公式是：
显示值 =（修正前的测量值 + 零点修正值）× 满度修正值
两条参数怎么取：
- 零点修正值：现场做法是取修正前显示值的负值填进去。比如输入信号为零时屏上显示 0.5，零点修正值就填 -0.5。出厂设置一般是 0。
- 满度修正值：取「实际值 ÷ 显示值」，在这个基础上再微调。出厂设置一般是 1.00000。
顺序不能反——先做零点修正，再做满度修正。因为满度修正是个乘法系数，零点偏移没消掉之前去调满度，两个误差会互相盖住，越调越乱。
五、输入和显示不成直线：用折线修正
前面说的都是线性换算。但有些信号源本身就是非线性的，典型的像某些液位罐的形状不规则、某些传感器的输出特性曲线弯曲。这种场合可以用折线运算：仪表支持最多 10 个折线点，把每一点的测量值和对应标准值都填进去，仪表在这些点之间做分段换算，等于把曲线掰直。
几条使用限制很关键：
- 折线段数必须设到 3 以上，否则折线点数过少，算法不生效。这一点最容易被忽略——设成 1 或 2，参数填了也白填。
- 信号与显示的关系必须是单调上升的：输入信号增加，显示数据也必须增加，不能出现输入增大而显示反而下降的情况。特性曲线有回折的场合，折线修正解决不了。
- 小于第 1 个折线点测量值的部分，仪表按后一段的数据向下递推；大于第十个点的部分，按前一段的数据向上递推。
- 折线运算发生在量纲转换和调校之后，所以顺序上应该是：先把零点满度修正做完，再上折线。
设置步骤按说明书的做法：先把折线段数选择参数设为 0 关掉折线功能，仪表接上输入信号后从小到大加信号，在这个过程里记录下各折线点的测量值和标准值，记录完再把段数设成实际需要的值，把各点数据填进去。折线段数选择参数的出厂默认值是 0，也就是默认关闭折线修正。
六、小信号标定：20mV 快速标定
输入选到 mV 档、又需要现场校零校满的时候，可以用 20mV 快速标定。操作流程是：测量状态下把输入信号调到 20mV，按一下设定键，再按住左键不松直到屏上出现 20mL；按左键进参数，信号输入端按 mV 信号接线，先接 0mV 输入，等显示稳定后短按设定键保存，屏上切到 20mH；按左键进参数，把输入信号调到 20mV，等显示稳定短按设定键保存；IM-EW 系列还有第三步，屏上切到 20mn 后把输入信号调到 -20mV，等稳定后短按设定键保存；最后长按设定键不松回到测量状态。
标定参数只能手动设，不能通过通讯设置。而且这项操作直接影响测量示值的正确性——标定前先确认信号源的精度和接线无误，信号源本身不准，标完就是错的。标定过程里会用到三个内部参数：20mV 输入零点标定、正向满度标定、负向满度标定。
七、参数乱了怎么恢复
仪表带参数备份和恢复功能，在用户参数组里操作（IM-EW 系列是第 8 组，受密码 02027 保护；FYKK 系列也在第 8 组，密码 2027）。三个参数分工明确：
- SAvE 用户备份参数：把当前参数存成用户备份。改完后仪表显示 —- 表示开始备份，备份完成显示 ok 并自动退出。备份过程中不要碰按键、不要断电。
- LoAd 恢复用户备份参数：把用户备份调回来。
- dEF 恢复出厂参数：一键回到出厂状态。这是最后一招，参数被调乱又找不到原始记录时用。
还有个 vEr 参数只用于显示仪表版本，不能设置。参数备份和恢复这两条在 IM-EW 系列上还标注了不能通过通讯设置，现场改只能按键。
还有个容易被忽略的通讯侧限制：参数写入是有次数限制的——说明书明确写了写参数最多可重复写 10 万次。如果上位机程序里做成周期性往下写参数，比如每秒写一次，一年就写掉三千万次，参数存储会先坏掉。要写也是这样：进入设置前先把密码参数设成对应密码值，写完再把密码复位为 0，不要常驻明文密码。
总结
数显表接线先分四类信号源，热电偶的补偿导线必须直连仪表端子；量程设置记住「量程上下限只对电流电压和远传压力表生效」，按 4~20mA 对应 0~1.600MPa 的方式设四条参数；显示值有偏差时先零点后满度，公式是（修正前测量值 + 零点修正值）× 满度修正值；输入与显示非线性时上折线修正，段数必须 3 段以上且特性必须单调上升；参数乱了用用户参数组的备份恢复，最后一招是恢复出厂。
