BX系列模拟量信号转换器

BX系列模拟量信号转换器产品介绍

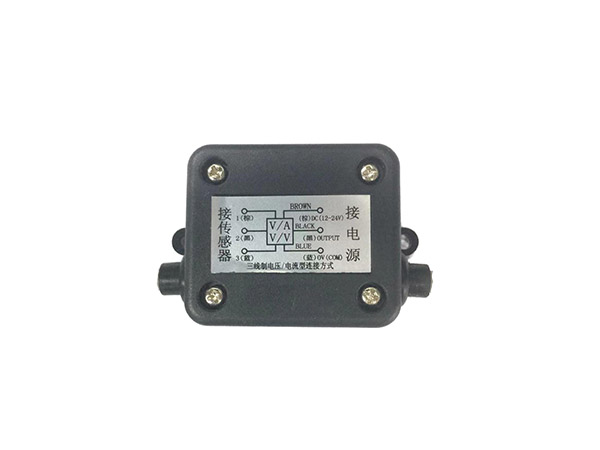

BX 系列是给电位计式位移传感器配的信号转换器，装在电子尺与控制器之间，把传感器输出的分压信号整定成标准模拟量。体积不大，40mm×38mm×12mm 的 ABS 外壳，两侧各一个 M4 安装孔，可以直接固定在设备面板或支架上，适合安装空间紧张的机器。

输出有 0～5V、0～10V、4～20mA 几种可选，按控制器模拟量输入口的类型挑。线性误差 0.02%FS，响应时间小于 5ms，输入阻抗大于 10MΩ，对传感器几乎不取电流，所以电子尺电刷的接触电阻变化不会直接影响读数。温度系数 30ppm/K，在车间温度波动十几度的环境里，折算到量程上的漂移可以忽略。

接线分二线制和三线制两种：电流型走二线制，棕色接电源正、蓝色是信号输出；电压型走三线制，棕色电源正、蓝色 0V、黑色信号正。现场最容易出错的是把电压输入口接到电流输出上，读数会一直是零，接线前先确认控制器一侧的输入类型。这类转换器可以直接用未经稳压的直流电源，省掉一路稳压模块。

延伸阅读：转换后的 4-20mA 或电压信号接进数显表，量程与显示值怎么设，见 数显表接线与量程设置：4-20mA 对应工程量、零点与满度修正。按键怎么操作、参数怎么备份与恢复，见 数显表参数怎么设置？按键操作、密码、参数备份与故障代用。

常见问题

体积这么小，装在哪里合适？

40mm×38mm×12mm 的 ABS 外壳，两侧各一个 M4 安装孔，可以直接固定在设备面板或支架上，适合安装空间紧张、电柜里没有多余导轨位置的机器。

电压型和电流型的接线怎么区分？

接线分二线制和三线制：电流型走二线制，棕色接电源正、蓝色是信号输出；电压型走三线制，棕色电源正、蓝色 0V、黑色信号正。现场最容易出错的是把电压输入口接到电流输出上，读数会一直是零，接线前先确认控制器一侧的输入类型。

输入阻抗大于 10MΩ 有什么好处？

对传感器几乎不取电流，所以电子尺电刷的接触电阻变化不会直接影响读数。这对电位计式传感器来说很关键，能把电刷磨损带来的漂移压下去。

精度和响应速度是多少？

线性误差 0.02% F.S，响应时间小于 5ms，温度系数 30ppm/K。车间温度波动十几度的环境里，折算到量程上的漂移可以忽略。

可以直接用未稳压的直流电源吗？

可以。这类转换器可以直接用未经稳压的直流电源，省掉一路稳压模块。输出有 0 到 5V、0 到 10V、4 到 20mA 几种可选，按控制器模拟量输入口的类型挑。

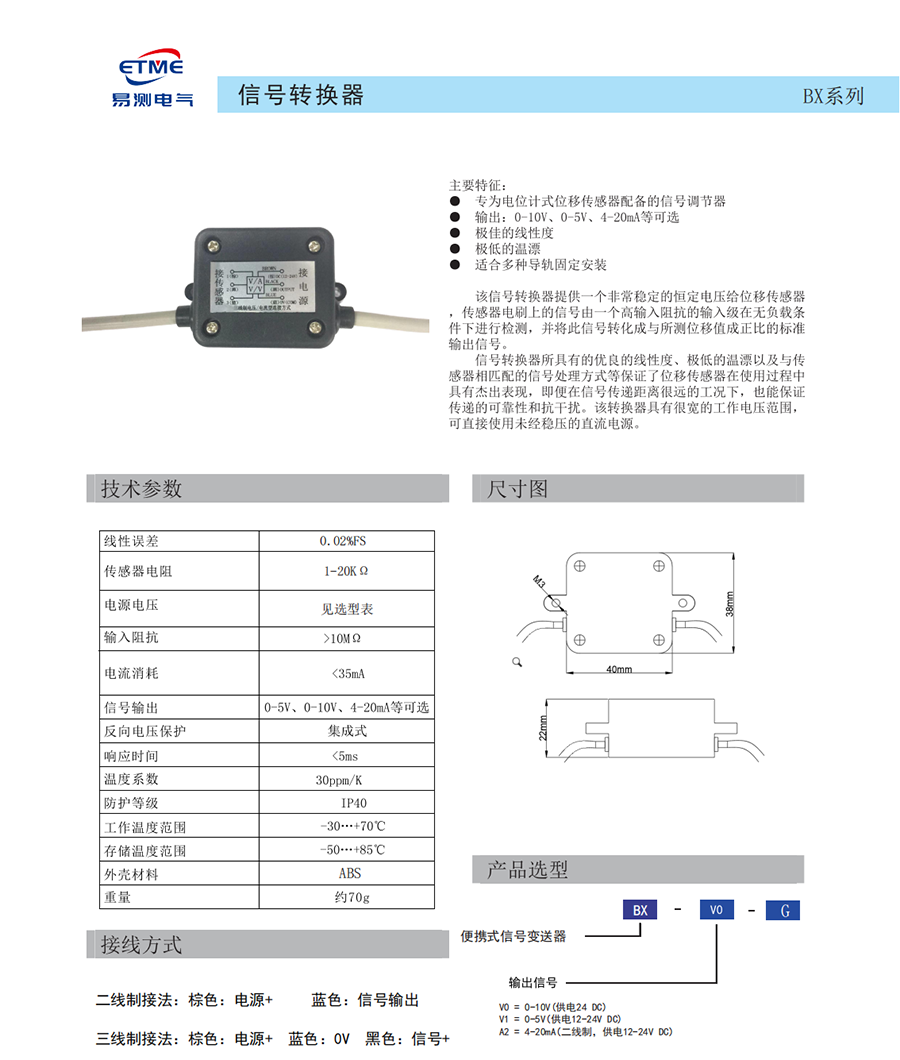

技术参数

外形尺寸

本体外形 40mm×38mm×12mm，两侧各有一个 M4 安装孔，可直接固定在设备面板或支架上。出线为固定引出电缆，安装时在壳体附近留出弯曲余量，避免电缆根部反复受力。

接线方式

二线制用于电流型输出，供电与信号共用一对线，接线简单但负载能力有限；三线制用于电压型输出，供电与信号分开，抗干扰能力更好。两线制现场接线前先确认控制器输入类型，电压输入口接电流输出会读不出数。

产品选型

型号由三部分组成，例如 BX-V0-G 表示 BX 系列、0～10V 电压输出、导轨固定安装形式的信号变送器。

功能与应用

转换器为位移传感器提供一个非常稳定的恒定电压，传感器电刷上的信号由一个高输入阻抗的输入级在无负载条件下检测，再转换成与所测位移成正比例的标准输出信号。由于电刷回路几乎不取电流，接触电阻的变化对输出的影响很小，长期使用的一致性更好。

线性度、温漂以及与传感器相匹配的信号处理方式，保证了远距离传输时的可靠性与抗干扰能力。这类转换器工作电压范围宽，可以直接使用未经稳压的直流电源，省掉一路稳压模块。在注塑机、压机、包装机械这类把电子尺信号送进 PLC 模拟量口的场合很常见。

安装要点

安装位置尽量靠近传感器，缩短小信号走线长度。电源与信号分开走线，转换器与变频器、伺服驱动器保持一定距离。二线制电流输出回路中，负载电阻要满足供电电压减去最小工作电压后仍能驱动 20mA 的要求；三线制电压输出时，接收端输入阻抗不宜过低。
