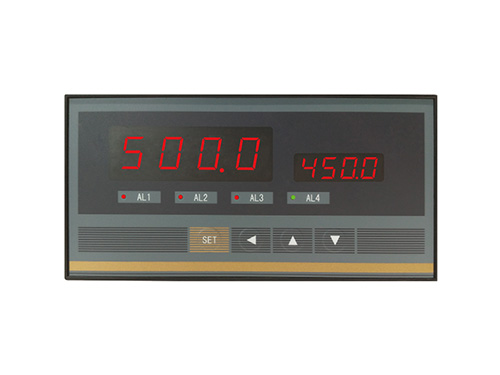

FYAW系列数显智能仪表与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送和控制。
* 误差小于0.02%F.S,并具备全量程调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度
* 适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型
* 支持2点报警输出,可选择多种报警方式,每个报警点值和报警灵敏度可分别独立设定。
* 高达五位数码,显示范围-9999~+9999,小数点位置可任意设定。
* 内置可编程信号放大器,放大倍数1、2、4、8、16、32、64、128用户可编程选择
* 满量程显示值可任意设定
* 信号极性、显示极性可任意设定
* 零点可任意设定
* 具有单键清零功能
技术规格
基本技术规格
电 源:功耗小于3.5W
工作环境:-20℃~70℃,湿度低于90%R.H
需要更宽的温度范围需在订货时特别说明
显示范围:-9999~+9999,小数点位置任意可设定
显示颜色:红色(也可根据用户要求选其他颜色)
显示分辨力:1/10000
输入信号类型:电压、电流、电位器(电阻)等
电 压:0V~5V DC,0V~10V DC,5V~0V DC,10V~0V DC 等
电 流:0mA~10mA,0mA~20mA,10mA~0mA,20mA~0mA等
电位器:标准仪表应≥3K,更低的电阻值需在订货时说明
基本误差:小于±0.02%F.S
测量分辨力:1/100000
测量控制周期:模拟量输入0.02秒(如需更快请订货时说明)
内置可编程信号放大器,放大倍数1、2、4、8、16、32、64、128可用户编程选择
选配件技术规格
报警输出
多种报警方式,通过设定选择。
继电器输出:触点容量220V AC,5A
OC门输出(订货时注明):电压小于30V,电流小于50mA
安装与接线
为确保安全,接线必须在断电后进行。
对于使用~220V的仪表,尤其要注意触电危险。
本说明书给出的为基本接线图,受端子数量的限制,当仪表功能与基本接线图冲突时,接线图以随机说明为准。
