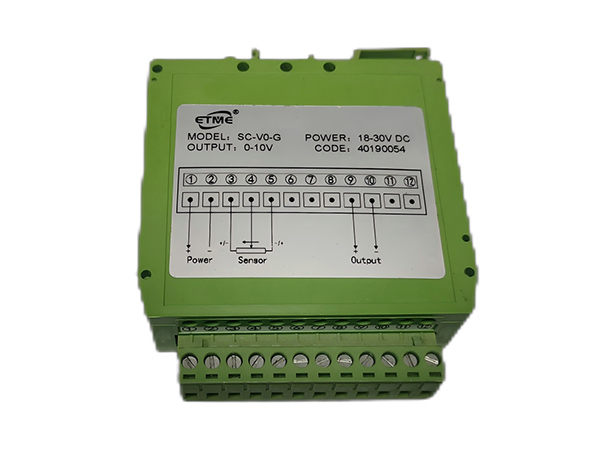

SC系列外置式传感器信号变送器

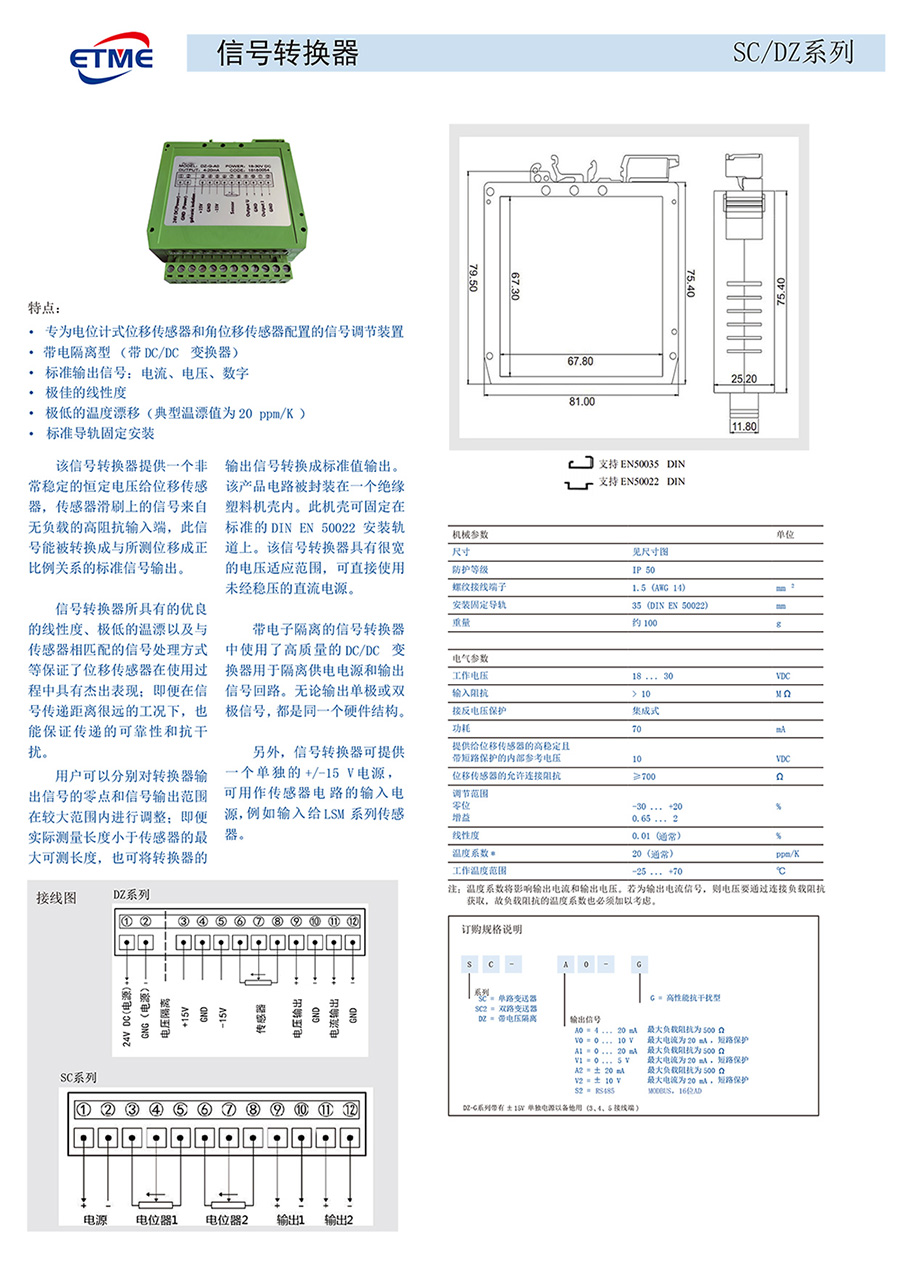

SC/DZ系列外置式信号转换器产品介绍

SC/DZ 系列是给电位计式位移传感器和角位移传感器配套的信号调节装置。它自带 DC/DC 隔离变换，把传感器电刷上取到的分压信号做放大和线性化，再整定成标准输出。装在传感器与控制器之间，一方面解决信号远距离传输的衰减问题，另一方面把现场干扰挡在控制器之外。

电路封装在绝缘塑料壳里，采用标准导轨固定安装，外形约 81mm×74mm×25mm，防护等级 IP50，接线用 1.5mm² 的螺纹端子，整机重量约 100g。供电适应范围宽，18～30VDC 都能正常工作，内部还给传感器提供一路 10VDC 的高稳定参考电压，带短路保护，传感器侧接线阻抗允许到 700Ω 以上。

调节是这类变送器的关键。零位可在 -30% 到 +20% 之间调，增益在 0.65 到 2 倍之间连续可调，即使传感器的实际测量行程小于其可测行程，也能把输出整定到控制器需要的区间。调完要回头复查满量程点的输出，避免调零动作影响满度。SC 与 DZ 两个分支分别对应直流与交流供电的传感器，接线端子数量不同，选型时按传感器供电形式确定。

延伸阅读：变送器输出接进数显表之后怎么设量程、怎么修正显示值，见 数显表接线与量程设置：4-20mA 对应工程量、零点与满度修正。按键怎么操作、参数怎么备份与恢复，见 数显表参数怎么设置？按键操作、密码、参数备份与故障代用。

常见问题

为什么要单独装一个外置变送器？

装在传感器与控制器之间，一方面解决信号远距离传输的衰减问题，另一方面把现场干扰挡在控制器之外。它自带 DC/DC 隔离变换，把电刷上取到的分压信号做放大和线性化，再整定成标准输出。

零位和增益怎么调？

零位可在 -30% 到 +20% 之间调，增益在 0.65 到 2 倍之间连续可调。即使传感器的实际测量行程小于其可测行程，也能把输出整定到控制器需要的区间。调完要回头复查满量程点的输出，避免调零动作影响满度。

SC 和 DZ 两个分支怎么区分？

分别对应直流与交流供电的传感器，接线端子数量不同。选型时按传感器供电形式确定，拿不准就把传感器型号和供电方式一起提出来核对。

安装和接线条件是什么？

电路封装在绝缘塑料壳里，采用标准导轨固定安装，外形约 81mm×74mm×25mm，防护等级 IP50，接线用 1.5mm² 的螺纹端子，整机重量约 100g。壳体不防水，要装在电柜内干燥位置。

供电范围和带载能力怎么样？

供电适应范围宽，18 到 30VDC 都能正常工作；内部还给传感器提供一路 10VDC 的高稳定参考电压，带短路保护，传感器侧接线阻抗允许到 700Ω 以上。

机械参数

电气参数

接线说明

SC 系列为 10 端子结构，端子按功能分组：电源、电位器 1、电位器 2、输出 1、输出 2。DZ 系列为 12 端子结构，除电源与电位器输入外，另设独立端子用于两路输出的电压与电流形式。两路输出可分别对应两台控制器，也可一路用作本地显示、一路送入 PLC。

隔离型转换器使用高频 DC/DC 变换器为供电电源和输出信号回路分别供电，无论输出是单极还是双极信号，内部都是同一套硬件结构。传感器侧与输出侧不共地，现场地电位差不会串到信号回路里。

选型说明

输出信号可选电压、电流或数字形式，具体档位按订货规格说明选择。温度系数会同时影响输出电压和输出电流：输出电流时，电压是通过外接负载阻抗取得的，所以负载阻抗自身的温度系数也要一并考虑。

功能与应用

转换器对位移传感器提供一个非常稳定的恒定电压，传感器电刷上的信号来自无负载的高阻抗输入端，这个信号随后被转换成与所测位移成正比例的标准信号输出。正因为输入侧几乎不取电流，传感器电刷的磨损和接触电阻变化不会直接影响输出，长期漂移比直接分压取信号小得多。

这类变送器在陶瓷机械、注塑机、压机、试验台的位移反馈回路里用得较多，尤其是传感器与电控柜距离较远、现场变频器较多的工况。标准导轨安装，可以与开关电源、继电器等元件装在同一个控制箱内。

安装要点

变送器与传感器之间的连线应使用屏蔽电缆，屏蔽层在变送器侧单端接地。信号线与动力线分开走槽，避免与变频器输出线平行敷设。零位与增益调节电位器出厂已初调，现场整定时先调零位、再调增益，两者会互相影响，通常需要往复两次才能到位。整定完成后用锁固胶点住电位器，防止运输与振动导致跑值。
