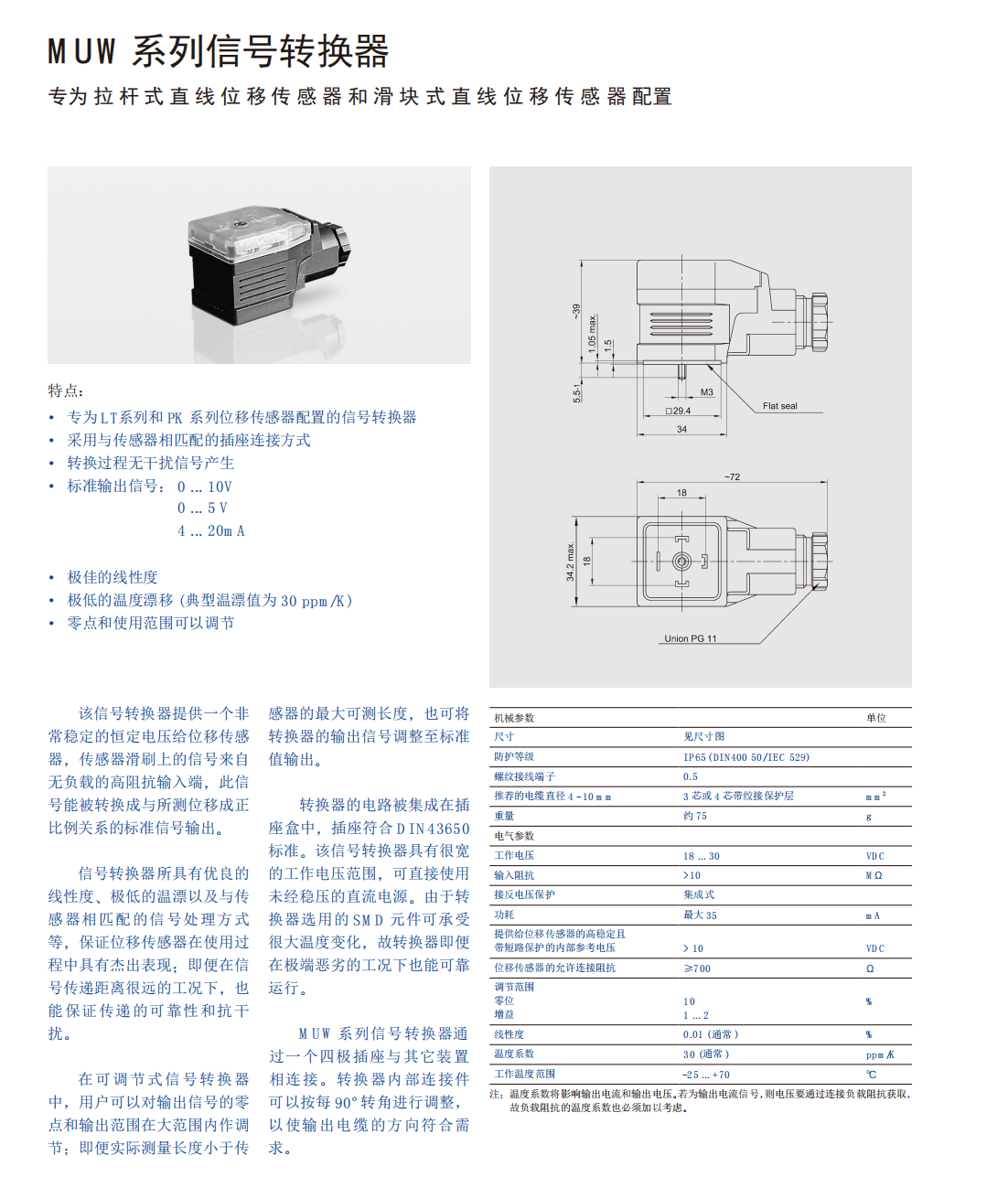

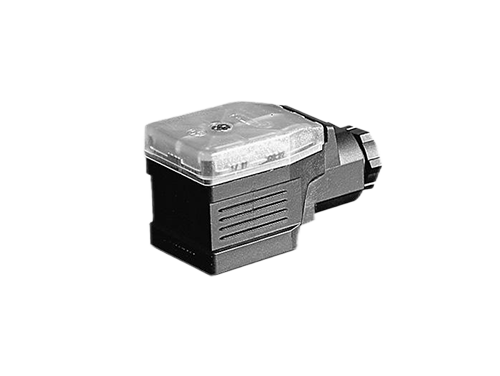

MUW 系列是给拉杆式和滑块式直线位移传感器配的插头型信号转换器，插座按 DIN 43650 标准做，直接插在传感器出线口上，不需要中间过渡连线。少了一段线，就少了一个信号干扰的引入点，接线故障率也随之下降。适用机型是 GEFRAN 的 LT 系列拉杆式和 PK 系列滑块式电子尺。

输出有 0～10V、0～5V、4～20mA 可选，供货序列里还提供 RS485 数字输出（16 位 AD），需要把位移量直接送进通讯网络时可以选这一档。线性度 0.01%，温度系数 30ppm/K，工作电压 18～30VDC，内部给传感器提供 10VDC 的稳定参考电压并带短路保护，功耗最大 35mA。外壳防护等级 IP65，能应付机床和工程机械上的切削液与冲洗。

壳体上两个电位器分别管零点与增益，打开透明盖板就能调。一个实用的小细节：拉杆或滑块从电阻 1 端滑向 3 端时输出逐渐增大，如果设备要求反向指示，把插座盒里的端子 1（红色）和端子 3（蓝色）对调即可，不用改程序。内部连接件还能按 90° 转角调整，让出线方向顺着现场走向。

延伸阅读：这类转换器带 RS485 数字输出时怎么组网、读数不对先查哪里，见 数显表怎么和 PLC 通讯？RS485 总线接法与读数不对的排查。通讯地址、波特率这些参数在哪里改，见 数显表参数怎么设置？按键操作、密码、参数备份与故障代用。

常见问题

插头型相比外置式结构的好处是什么？

插座按 DIN 43650 标准做，直接插在传感器出线口上，不需要中间过渡连线。少了一段线，就少了一个信号干扰的引入点，接线故障率也随之下降，设备上更换传感器时直接拔插即可。

适配哪些传感器？

适用机型是 GEFRAN 的 LT 系列拉杆式和 PK 系列滑块式电子尺，插座规格与这两类传感器的出线口匹配，选型时按传感器型号确认。

输出有哪些选择？

输出有 0 到 10V、0 到 5V、4 到 20mA 可选；供货序列里还提供 RS485 数字输出（16 位 AD），需要把位移量直接送进通讯网络时可以选这一档。

设备要求反向指示怎么办？

把插座盒里的端子 1（红色）与端子 3（蓝色）对调即可，不用改程序。原理是拉杆或滑块从电阻 1 端滑向 3 端时输出逐渐增大，对调端子后输出方向就反过来了。

零点增益在哪里调，防护够用吗？

壳体上两个电位器分别管零点与增益，打开透明盖板就能调；内部连接件还能按 90° 转角调整，让出线方向顺着现场走向。外壳防护等级 IP65，能应付机床和工程机械上的切削液与冲洗，工作电压 18 到 30VDC，线性度 0.01%，温度系数 30ppm/K。

机械参数

电气参数

接线与线色

标配套线颜色定义：红色为电源正极（18～30VDC），蓝色为公共负极（GND），黄色为信号输出。壳体上设有零点调节与范围调节两个电位器，打开透明盖板即可整定。电流型输出的负载阻抗最大 500Ω，超过这个值输出会顶不上去。

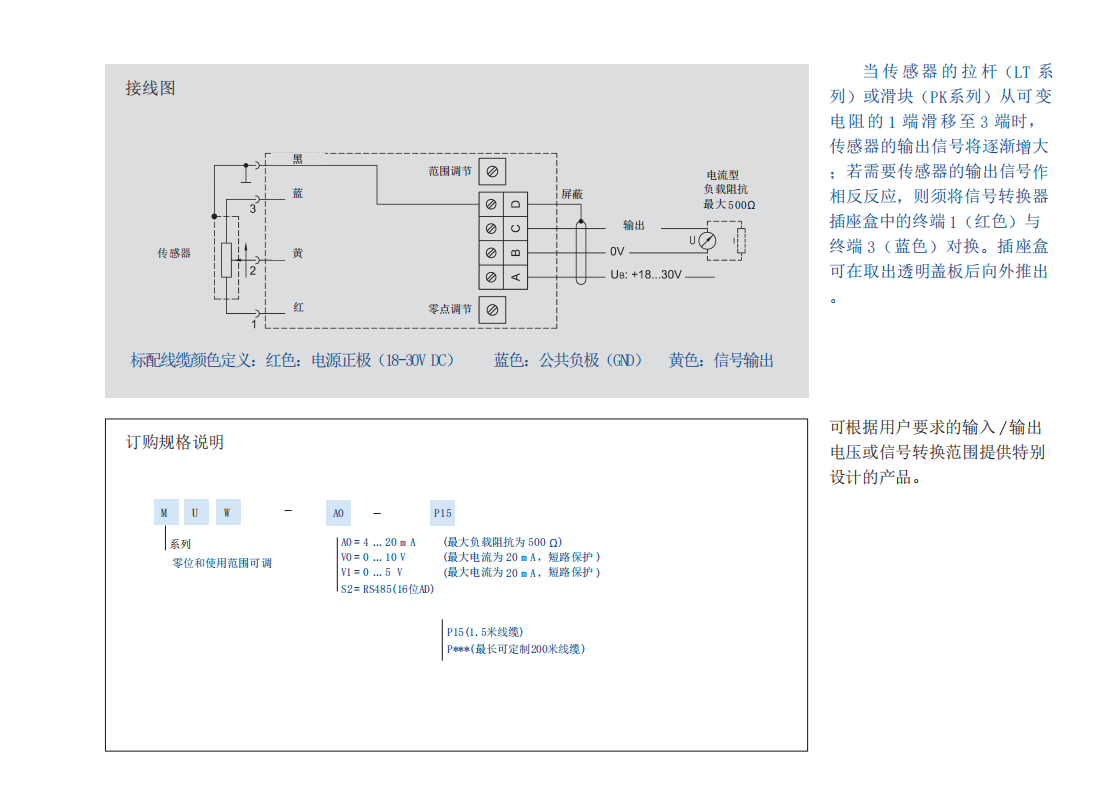

当传感器的拉杆（LT 系列）或滑块（PK 系列）从可变电阻的 1 端滑向 3 端时，传感器输出信号逐渐增大；若需要输出信号作相反变化，把插座盒中的端子 1（红色）与端子 3（蓝色）对调即可。插座盒可取出透明盖板后向外推出，无需拆线。

产品选型

电缆长度代码：P15 表示 1.5 米线缆，P 后接数字可定制，最长 200 米。例如 MUW-A0-P15 表示 4～20mA 输出、1.5 米线缆的插头型信号转换器。如有特殊的输入输出转换要求，也可以按现场条件提出定制。

功能与应用

转换器为位移传感器提供一个非常稳定的恒定电压，传感器电刷上的信号来自无负载的高阻抗输入端，随后被转换成与所测位移成正比例的标准信号输出。电路集成在插座盒内，插座符合 DIN 43650 标准，直接插在传感器出线口上，省掉中间一段连线，也就少了一个干扰引入点。

内部使用 SMD 元件，可承受较大温度变化，在振动和湿度较大的现场也能稳定运行。外壳防护等级 IP65，可以用在机床、工程机械、橡塑机械这类有切削液或冲洗的场合。内部连接件可以按 90° 转角调整，方便使出线电缆方向符合现场走向。

安装要点

插座盒与传感器插接后把锁紧螺母拧到底，保证 IP65 的密封效果。电缆外径要与 PG11 进线口匹配，过细会失去夹紧力。零点与增益出厂已初调，现场整定顺序是先零位后增益，往复两次；整定完把透明盖板盖回压紧。若输出电流信号，负载阻抗的温度系数会一并影响精度，选负载电阻时留意它的温度特性。
