LVDT位移传感器接线图与接线方法：从信号类型到PLC接入完整指南

接线出错，精度归零

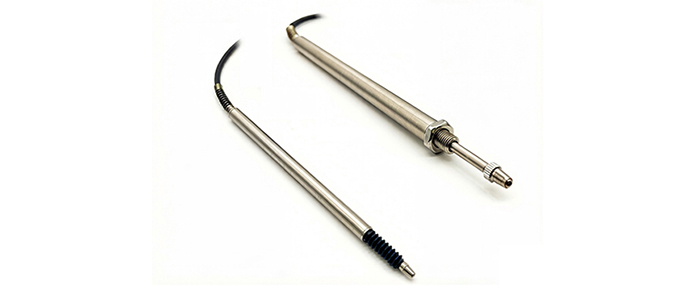

LVDT位移传感器（线性可变差动变压器）以高精度、高频响、无限分辨率的特点，在精密测量、材料试验、阀门定位等领域广泛应用。但在现场安装中，工程师最常遇到的问题不是传感器本身的问题——而是接线错误。

LVDT传感器的接线方式比普通模拟量传感器更复杂：不同品牌和型号的信号输出类型不同，线的颜色定义没有统一标准，接线端子标识有时不够直观。一旦接错——轻则信号异常，重则烧毁传感器或PLC模块。

本文将系统梳理LVDT传感器的五种主流接线方式，提供完整的线色对照和PLC接入方法，帮助你在现场快速准确地完成接线。

一、认识LVDT传感器的信号类型

在开始接线之前，必须先搞清楚手上的传感器输出什么类型的信号。LVDT传感器的信号输出主要分为两大类：调理型输出和原生信号输出。

选购提醒：LVDT传感器按是否内置信号调理电路分为"调理型"和"原生型"两种。调理型传感器内部已集成放大和转换电路，直接输出标准模拟信号（4-20mA或0-10V），接线简单；原生型LVDT输出的是未经调理的交流差分信号，需要外接LVDT信号调理器或专用采集卡。购买时一定要确认类型，避免买回后用不了。

二、五种接线方式详解

方式一：二线制 4-20mA 电流输出

这是工业现场最常用的LVDT接线方式，传感器内部已经集成了信号调理电路，供电和信号共用两根导线。

二线制接法要点：

• 外部供电为 24VDC，红线接电源正极，黄线输出 4-20mA 电流信号接入 PLC 的 AI+ 通道
• PLC 的 AI- 端子接回开关电源 0V，与红线供电形成完整的电流回路
• PLC 内部通过 250Ω 标准采样电阻将 4-20mA 转换为 1-5V，再进行 A/D 转换
• 蓝色线在此模式下不接，做好绝缘处理防止短路
• 两线制的最大优势：接线少、抗干扰能力强、可检测断线（电流降到0mA即为故障）
• 注意：两线制传感器本身消耗的电流必须控制在 4mA 以下，否则零点时会"吃掉"部分信号电流

方式二：三线制电压输出（0-10V / 0-5V）

三线制电压输出型的LVDT传感器接线最直观，适合控制柜内短距离传输。

三线制接法要点：

• 电压信号的公共端（GND）和信号输出的参考地必须一致，否则测量值会有偏移误差
• 传输距离建议不超过 5 米，超过后因线路压降和电磁干扰，测量精度会明显下降
• 如需长距离传输，建议改用二线制 4-20mA 电流输出型
• 部分传感器支持同时输出 4-20mA 和 0-10V（四线制复合输出），接线时根据需求选择对应信号线

方式三：四线制差分信号输出

四线制LVDT传感器输出的是经过初步调理的差分电压信号，需要接入支持差分输入的采集模块或PLC特殊模块。

四线制接法要点：

• 差分信号的两根线必须成对双绞布线，不可分开走线，否则会破坏共模抑制能力
• Sig- 线是差分信号的负端，不是地线，严禁将 Sig- 直接接地
• 屏蔽电缆的屏蔽层在信号调理器端单点接地，传感器端悬空
• 激励电压的频率和幅值必须与传感器匹配（常见为 3Vrms / 5kHz 或 1~10V / 2.5~10kHz），不匹配会导致输出非线性或灵敏度降低

方式四：五线制原生LVDT信号

五线制是最原始、最标准的LVDT接线方式，传感器内部没有任何调理电路，输出的是交流差分信号，精度最高但接线最复杂。

五线制接法要点：

• 初级线圈需要正弦波交流激励（不是直流），典型激励参数为 3Vrms / 5kHz，具体频率和幅值参见传感器手册
• 两个次级线圈是反向串联的关系（Sec1- 与 Sec2+ 在传感器内部已连接），当铁芯处于机械零点时，Sec1+ 输出电压 = Sec2+ 输出电压，二者之差为零
• 信号调理器通过测量 (Sec1+) - (Sec2+) 的差值与激励信号的比值来确定铁芯位置，这种比例测量法可以消除激励电压波动对精度的影响
• 切勿将初级和次级接反——曾经有现场将激励信号直接通入次级线圈，导致线圈烧毁
• 所有信号线应使用屏蔽双绞线，且在调理器端单点接地

方式五：RS485 数字通信输出（Modbus RTU）

部分高端LVDT传感器内置微处理器和A/D转换，直接输出数字信号。最常用的数字接口是 RS485 + Modbus RTU 协议。

RS485接法要点：

• RS485 总线采用手拉手菊花链拓扑，严禁星形或树形连接以免信号反射
• 总线两端各需并联一个 120Ω 终端电阻（如果传感器和PLC距离很近且波特率不高，有时不加也能工作，但长距离必须加）
• 每个传感器需要设定唯一的从站地址（1~247），地址冲突会导致通信失败
• 通信参数（波特率、数据位、停止位、校验位）必须与PLC/上位机一致，常见默认值：9600/8/N/1
• 建议使用 A+B 双绞屏蔽电缆（特性阻抗 120Ω），如 Belden 3105A 或同类产品

三、LVDT传感器接线通用注意事项

1. 线色定义不统一——永远看说明书

不同品牌甚至同一品牌不同型号的LVDT传感器，其线色定义可能完全不同。本文给出的线色对照表仅供参考，实际接线前必须以传感器自带的接线图或铭牌为准。

如果传感器上没有铭牌也没有说明书，可以通过以下方法辨别线序：

• 用万用表电阻档：初级线圈的直流电阻通常比次级线圈大（因为匝数多）；五线制传感器中，电阻最大的一组是初级线圈
• 用示波器：给疑似初级线圈加激励信号，测量其他引脚的输出信号来确认次级线圈
• 联系厂家：最稳妥的方式——通过传感器上的型号和序列号联系原厂获取接线图

2. 屏蔽与接地——关乎信号质量

LVDT传感器输出的是微小信号（固有灵敏度通常为 mV/V/mm 级别），极易受电磁干扰。

• 必须使用屏蔽电缆，屏蔽层覆盖率达到85%以上
• 屏蔽层在控制器/调理器端单点接地，传感器端悬空不接——两端同时接地会形成地环路，反而引入干扰
• 信号线与动力线（电机线、变频器输出线等）分开走线，间距不小于 200mm
• 信号线与动力线不可避免交叉时，应以 90° 正交方式交叉

3. 接线端子紧固与防松

振动环境下，接线端子松动是导致信号跳变和不稳定的首要原因。

• 使用弹簧式接线端子（笼式弹簧端子）比螺钉端子更耐振动
• 如使用螺钉端子，建议在导线压接处使用管型端子（针型端子），避免细导线在振动中折断
• 接线完成后，用手轻拉每根导线确认已压接牢固

4. 电缆延长时的注意事项

如果出厂电缆长度不够需要延长：

• 延长接头处必须使用锡焊连接+热缩管密封，不可简单扭绞后用胶布包裹
• 延长线缆的规格（线径、材质、屏蔽方式）应与原厂电缆一致
• 对于原生型LVDT（四线/五线制），延长电缆会引入额外的分布电容，可能影响激励频率和信号相位，延长前应咨询厂家确认允许的最大电缆长度
• 五线制LVDT的延长长度一般不超过 10 米，超过后需在传感器端加装前置放大器

四、常见接线错误及排查

五、接线快速检查清单

以下是一个接线完成后的逐项检查清单，建议在通电前逐条确认：

• ☐ 已根据传感器铭牌/说明书确认正确的线色定义和接线图
• ☐ 供电电压和极性正确（万用表测量确认）
• ☐ 信号输出类型与PLC输入通道类型一致（电流型接电流输入，电压型接电压输入）
• ☐ PLC模拟量输入量程设置（0-20mA / 4-20mA / 0-10V）与传感器输出匹配
• ☐ 屏蔽电缆屏蔽层已在控制器端单点接地
• ☐ 信号线与动力线分开走线，间距满足规范要求
• ☐ 所有接线端子已紧固，轻拉测试无松动
• ☐ RS485通信参数（波特率/校验位）与PLC配置一致，地址不冲突
• ☐ 对于五线制原生LVDT，激励信号的频率和幅值符合传感器手册要求
• ☐ 通电前再次核对所有接线，特别是电源正负极性

总结

LVDT位移传感器的接线看似复杂，但掌握规律后并不难。核心要点是：先确认信号类型→再确定接线方式→严格按线色对照→检查屏蔽接地→通电前逐项核对。二线制4-20mA和三线制电压输出是现场最常用的两种方式，接线简单、故障率低；四线/五线制原生LVDT精度最高但接线复杂，需要配套信号调理器。数字通信型RS485适合多传感器组网场景。

接线过程中遇到任何问题，建议优先查阅传感器说明书，不要凭经验猜测线序——接错一根线，可能损失一台传感器。如需了解更多LVDT位移传感器选型和技术信息，欢迎访问我们的LVDT位移传感器产品页或查阅常见问题获取技术支持。
