双绞、屏蔽都做了，线束测试还是不过——这类问题十有八九不出在“绞没绞”，而在绞距稳不稳、端子前解绞了多长、阻抗有没有对上。双绞本身并不挡干扰，它做的是让一对线里两根芯线受到的外界影响尽量接近，再由差分接收把这份共同干扰减掉。
顺着这个原理往下，判断一根线要不要双绞，看的不是“高速还是低速”，而是差分、弱信号、长距离、高速这四个方向；到了高速段，还要再问阻抗、绞距、对称性和端接这几件事。按现场判断的顺序，一层层拆开看。
一、干扰是怎么跑到信号线上的
线缆从来不是与外界隔离的。旁边只要有一根线，它的电压或者电流在快速变化，周围的电场和磁场就会跟着变；你的信号线靠得够近，就会被“带进去”一点不属于自己的电压或电流。
正规的讲法分两类：电容耦合和电感耦合。拆开看就是——电压变化快，通过电场影响旁边的线路；电流变化快，产生变化的磁场，也可能在旁边的线路上感应出额外信号。
换个生活化的说法：两个人并排走路，旁边那位如果一直老老实实走，对你没什么影响；但如果他忽然大幅度挥手、转身，而且离你特别近，你就更容易被他碰到。线缆也一样，旁边线路的电压电流变化越剧烈、离得越近，你这根线被“蹭到”的机会就越大。这种蹭过来的东西，在线缆里就叫干扰。

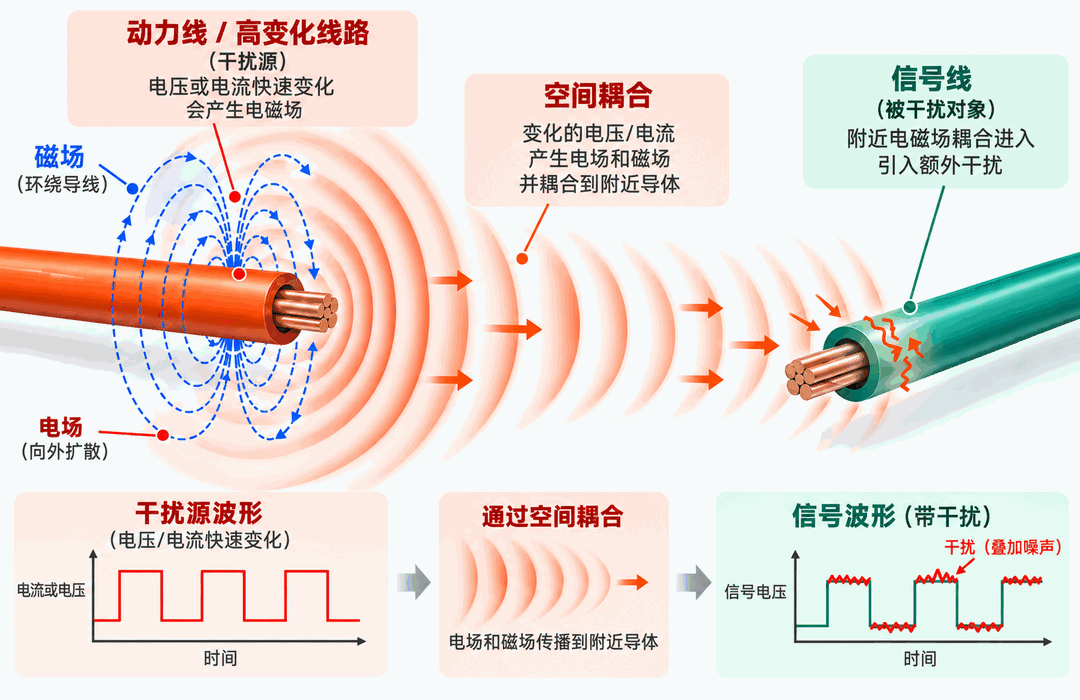

图注：干扰不是凭空产生的，而是通过电场和磁场耦合到旁边线路
二、两根线绞起来，为什么就能抗干扰
这里有一个很容易被忽略的关键点：双绞并不是把外面的干扰挡住。它真正做的，是让一对线里的两根芯线受到的外界影响尽量接近。
还用两个人走路的例子。假设道路左边一直在刮风：如果 A 一直走左边、B 一直走右边，A 一路受到的风会比 B 大很多；但如果两个人走一段就交换一下位置，A 一会儿在左一会儿在右，B 也一样，走很长一段之后，两人受到的风就会越来越接近。
双绞线做的就是这件事。两根芯线沿着线缆不断交换空间位置，这一段 A 更靠近干扰源，再往前一点换成 B 更靠近，再往前又换回来。从整段线来看，两根芯线受到的外界干扰就更加平均。

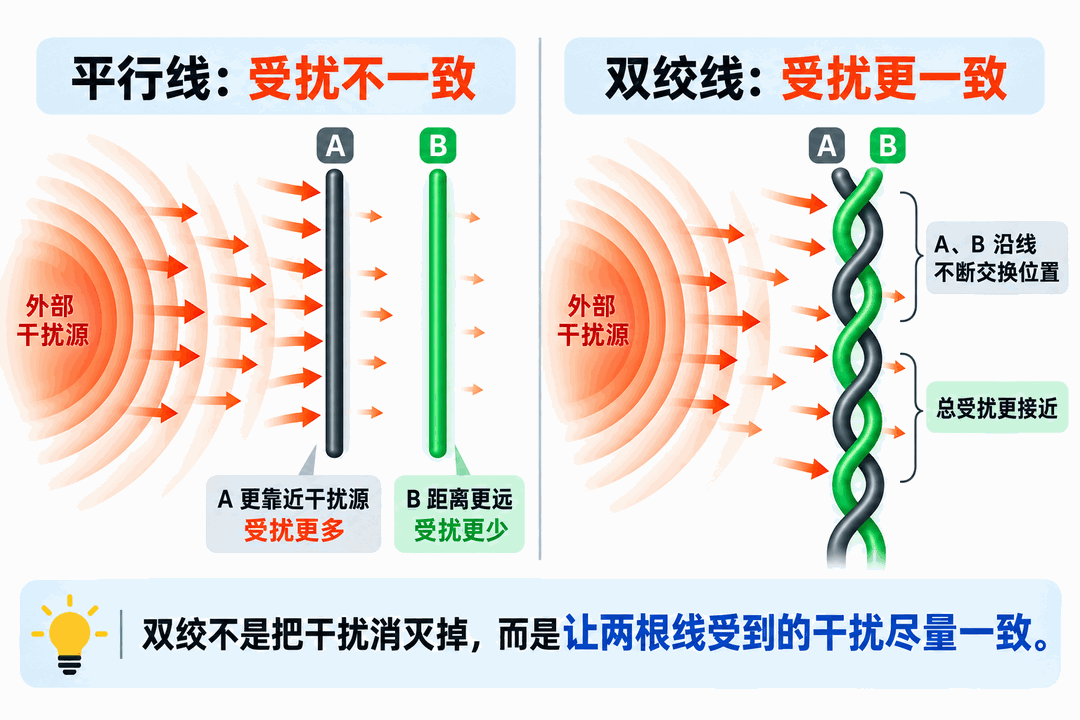

图注：双绞不是把干扰消灭掉，而是让两根线受到的干扰尽量一致
差分接收：把共同存在的干扰减掉
很多用双绞结构的通信，本身就采用差分传输。这个概念不用想得太复杂。假设两根线上原来的电压分别是 +1V 和 -1V，接收端并不是单独看某一根线是多少，而是看两根线之间的差：+1-(-1)=2V。
现在外面来了一个干扰，两根线同时被增加了 0.5V，就变成 +1.5V 和 -0.5V。接收端再相减：1.5-(-0.5)=2V。
| 状态 | A 线 | B 线 | 接收端差值 |
|---|---|---|---|
| 原始信号 | +1V | -1V | 2V |
| 叠加 0.5V 干扰后 | +1.5V | -0.5V | 2V |
结果还是 2V。两根线上都出现了额外的干扰，但因为这个干扰在两根线上差不多一样，接收端一相减就被大幅抵消掉了。
所以完整的逻辑是两句话：双绞让两根线受到的干扰尽量一致，差分接收再把共同存在的干扰减掉。这比一句“因为双绞所以抗干扰”要准确得多。
三、哪些信号要优先考虑双绞，哪些通常不用
先看不用双绞的那一类。线束里最常见的 24V 按钮信号、限位开关、普通 PLC 数字输入、继电器干接点、普通 24V 电源，共同特点是变化比较慢、判断逻辑简单，或者本身就不是拿来传高速数据的。
拿一个普通 24V 开关量来说，设备很多时候只关心现在是 ON 还是 OFF，不需要像 USB、以太网那样精确识别一个快速变化的高速波形。在线缆不长、环境干扰也不强的情况下，普通多芯线通常就能正常工作，双绞不是首要要求。
判断的四个方向：差分、弱、长、快
但有几类信号，一看到就应该优先想到双绞：
- CAN、RS-485、RS-422 这类差分通信；
- USB、以太网这类高速差分信号；
- 热电偶、毫伏级传感器这类非常弱的模拟信号；
- 编码器、脉冲这类怕误触发的信号。
还有一个容易被忽略的条件：距离。哪怕信号本身不算特别快，一根线要跑几十米、上百米，沿途受到外界影响的机会自然也会增加。所以判断一根信号要不要重点考虑双绞，可以记住四个方向：差分、弱、长、快——差分通信、弱模拟信号、长距离、高速信号。

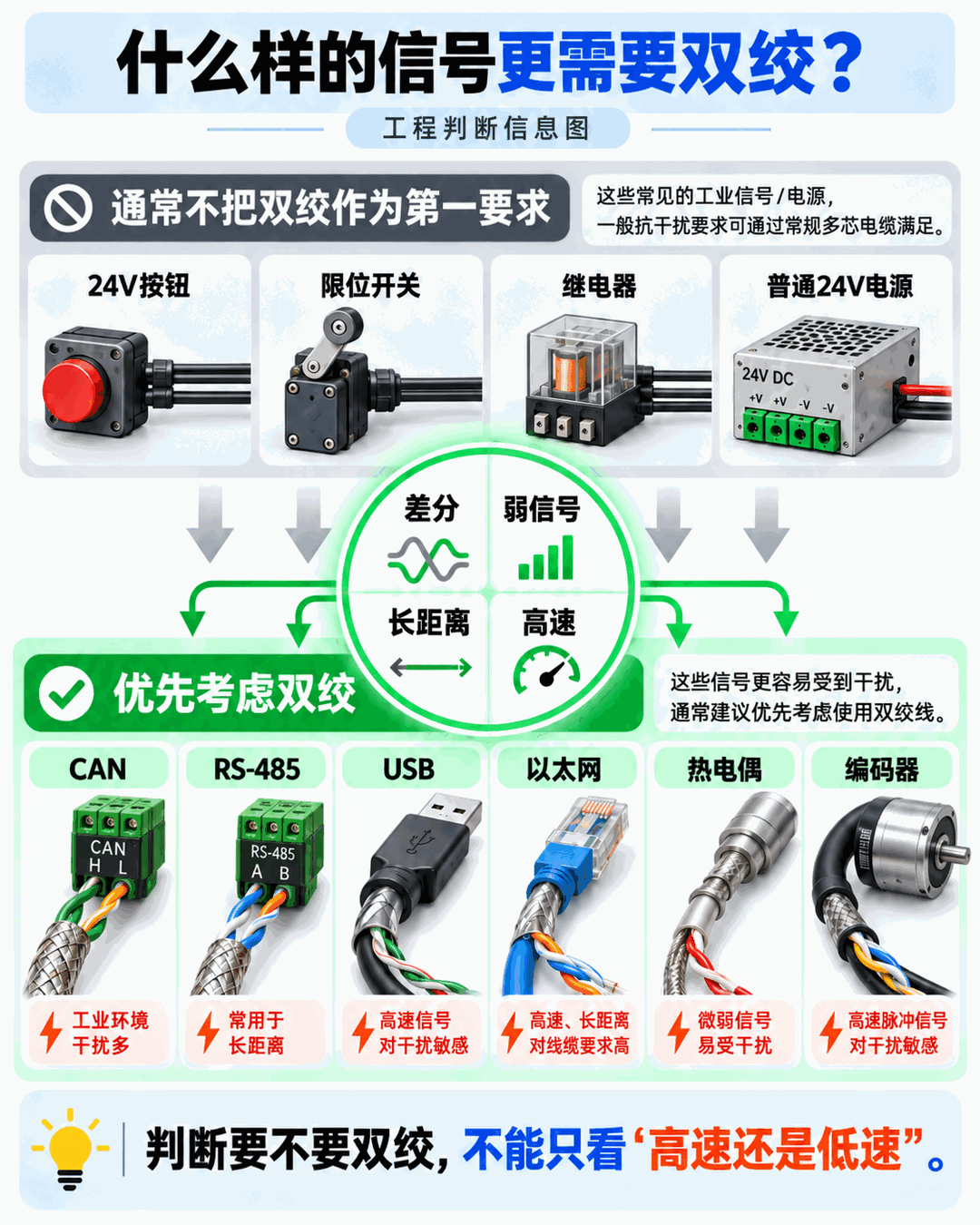

图注：判断要不要双绞，不能只看“高速还是低速”
“通常不用”，不等于任何场合都不用
这里要补一句：普通信号通常不用双绞，不代表它在任何场合都不需要双绞。还是一根普通 24V 开关量，只有一两米、周围环境干净，可能完全没问题；但这根线拉了几十米，同时又长期跟变频器输出线、电机动力线、伺服线一起走，情况就变了。这时候即使只是一个简单的开关信号，也可能需要重新考虑双绞、屏蔽、走线路径，甚至滤波。
一句话：信号类型只是判断的起点，距离和使用环境同样重要。
四、信号一快，为什么就开始讲阻抗
如果只是普通开关量，我们很容易把线理解成一根负责把电从 A 点送到 B 点的铜线。但信号越来越快以后，这种理解就不够了，因为线缆本身已经开始成为整个信号传输系统的一部分。
所以在线缆资料里会看到一堆数字：50Ω、75Ω、90Ω、100Ω、120Ω。常见的对应关系是这样：
| 系统 | 常见阻抗 |
|---|---|
| USB 高速差分线 | 约 90Ω |
| 以太网双绞线 | 100Ω |
| CAN 总线 | 120Ω |
| 射频同轴系统 | 50Ω / 75Ω |
很多人看到这些数字，很容易有个误区：是不是阻抗越大越好，120Ω 是不是比 100Ω 高级？不是。这些阻抗值更像是不同系统提前约定好的“道路规格”。
把它想成高速公路：如果从头到尾都是四车道，车流跑得比较顺；如果中间突然变成两车道，过一段又突然恢复四车道，车流在这里就容易出现明显变化。高速信号一样，如果一条线路本来按某个阻抗设计，走到某个位置结构突然发生明显变化，就会出现阻抗不连续，而阻抗不连续容易让一部分信号能量被反射回来。
所以高速信号不只要问“这根线能不能导通”，还要问“这条路由头到尾是不是尽量保持一致”。
五、阻抗是被结构“做”出来的
阻抗不是在线上印一个“100Ω”，它就自动变成 100Ω。它和实际结构直接相关，影响比较大的因素包括：导体线径、两根导体之间的中心距、绝缘厚度、绝缘材料，以及两根芯线绞合后的实际结构。
几个比较直观的趋势：
- 两根线靠得更近，彼此耦合更强，阻抗通常会往下降；
- 两根线距离变大，阻抗通常会往上升；
- 导体变粗，在其他条件不变时，阻抗通常也会降低；
- 绝缘材料改变以后，两根线之间的电气关系跟着变，阻抗也会变。
这里有个很容易误解的地方。说“材料会影响阻抗”，主要指绝缘材料——PE、PP、FEP、PVC，以及发泡结构，它们的介电特性不同，会明显改变芯线之间的电容关系。至于裸铜、镀锡铜这些导体材料的差异，更多时候影响的是电阻和损耗。
所以两根线都是 24AWG，也完全不代表它们一定有相同的阻抗——绝缘厚度、材料和中心距可能完全不同。
六、绞距是不是越紧越好
不是。绞距可以简单理解成两根芯线完整绞一圈所需要的长度。绞距小就是绞得紧，绞距大就是绞得松。
绞得更紧以后，单位长度里两根线交换位置的次数会增加。从“让两根线受到更接近的外界影响”这个角度说，一般会更有利。但不能就此得出越紧越好的结论——绞得越紧，每根芯线实际走过的长度会增加，同时还会影响材料用量、加工难度、柔软性、衰减，以及最终的高频特性。
所以真正重要的不是绞得有多狠，而是绞距要合适，而且要稳定。如果前面一段绞得很紧、后面突然又很松，两根线之间的距离、耦合、电容和电感都会跟着变化，高速信号看到的，就是这条路的结构突然变了，最终阻抗也可能跟着变。

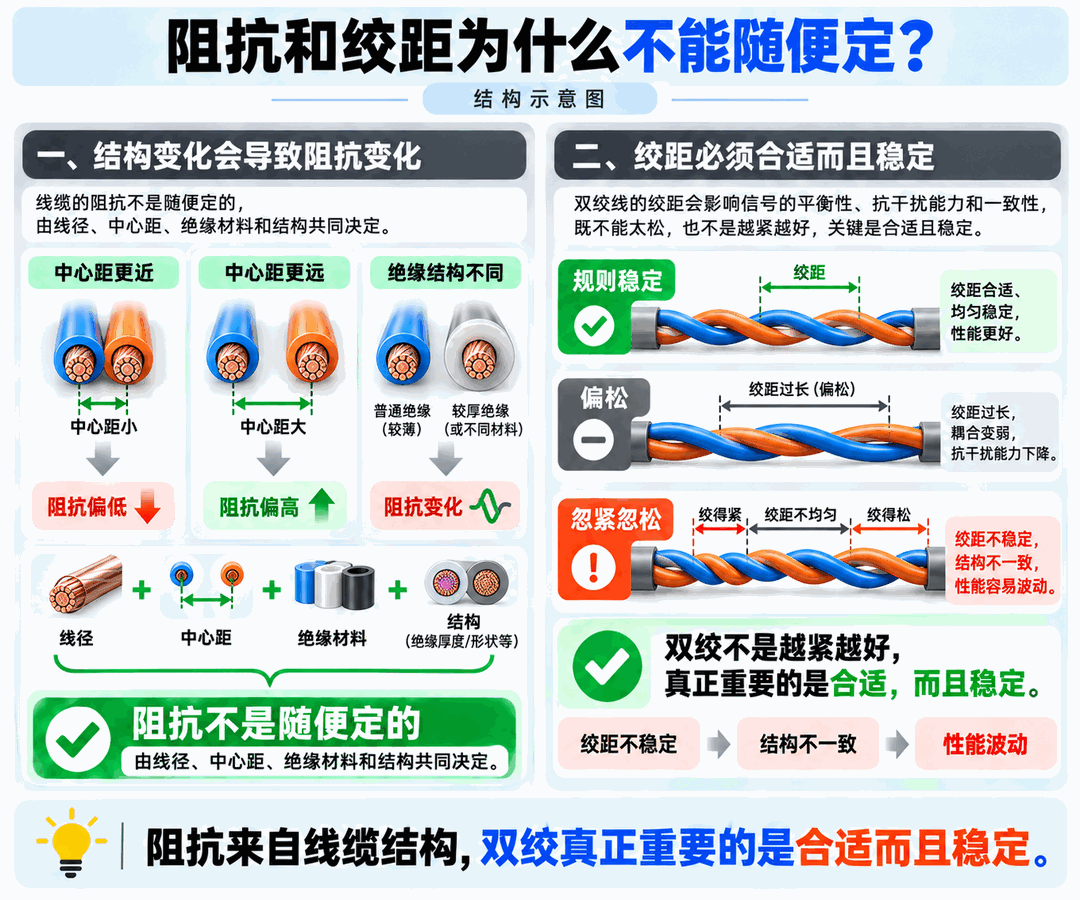

图注：阻抗来自线缆结构，双绞真正重要的是合适而且稳定
七、网线里几对线，为什么故意用不同绞距
因为双绞线要面对的不只是外面的干扰，不同线对之间也会互相干扰，这就是串扰。
假设两对双绞线一直紧挨着走，其中一对在传快速变化的信号，它产生的电场和磁场就可能影响旁边那一对。如果两对线的绞距完全一样，它们之间的相对位置会不断重复——这一段谁靠谁近，往后走一圈又回到类似的关系，干扰就比较容易按相似的方式重复叠加。
绞距不一样，情况就变了。两对线的相对位置不断变化，这一段可能 A 靠得更近，再往前一段又变成 B，干扰不容易一直按同一种关系累积。可以理解成两组人边走边拍手：节奏完全一样就容易一直同步，节奏不同就很难保持同步。
所以很多多对双绞线里，不同线对会故意采用不同的绞距。这不是做乱了，而是设计的一部分。
八、连接器前只解绞几厘米，测试为什么会变差
这个问题在线束加工里特别实际。前面十几米、几十米线都做得很好，双绞、屏蔽、阻抗都控住了；到了连接器前面，为了方便焊接或者压接，先把外被剥开一大段，再把几对双绞线全部拆开，最后几根芯线长距离平行地排到端子上。
从加工角度看只是方便了一点，从高速信号角度看，前面设计好的结构在最后几厘米被破坏了。原来两根芯线是不断交换位置的，解绞以后可能变成 A 一直贴着旁边某一对线、B 却一直离得比较远，这两根线受到的干扰自然就不一样了。几对线如果又在这段区域长距离平行靠在一起，线对之间的串扰也会增加。这时候测试台上最容易看到的结果，就是 NEXT 余量明显变差。
所以高速线束端接经常强调一句：尽量把双绞保持到靠近端接的位置。不是完全不能解绞，而是没必要为了方便加工提前解开一大段。按 TIA-568 对双绞线端接的要求，解绞长度一般要控制在 13mm 以内，这个数在实际加工里是有意义的。

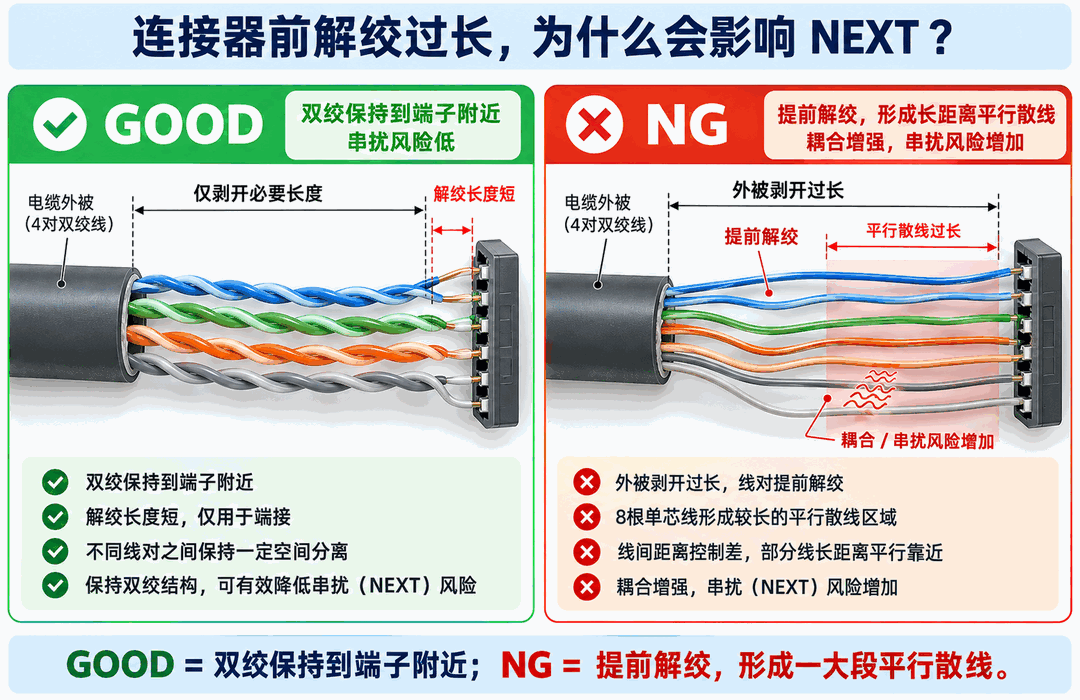

图注：高速线束里，真正把指标拉差的，有时候就是连接器前最后那几厘米
九、NEXT 和 TCL 分别在看什么
这两个指标很容易混在一起，用一句话先分开：NEXT 看的是“对与对之间”，TCL 看的是“这一对自己平不平衡”。
NEXT 可以理解成旁边那一对线在说话，我这一对到底偷听到了多少。所以两对线靠得太近、端头解绞太长、不同线对长距离平行，都可能让 NEXT 变差。
TCL 关注的问题不一样，它看的是一对线里的两根芯线是不是还足够对称。比如其中一根被拉出去绕了很远、另一根却很直，或者一根一直贴着屏蔽层、另一根离屏蔽层很远，两根线所处的电气环境就开始不一样，于是可能出现 NEXT 还可以、但 TCL 很差的情况。这时候问题不是旁边那一对影响了你，而是你自己这一对已经不平衡了。
这部分点到为止就够了，再往下展开就进入网线测试和信号完整性的专题。
十、已经双绞了，为什么有些线还要屏蔽
因为双绞和屏蔽解决问题的方式并不一样。双绞是让两根芯线受到的外界影响尽量一致，再通过差分把共同干扰抵消掉；屏蔽是先在电缆外面加一道隔离层，尽量减少外部电磁场进来，同时也减少内部信号往外辐射。
还是用生活化的说法：双绞像两个人一路不断交换位置，让两个人被风吹得差不多；屏蔽像再给这两个人撑上一把伞。两者不是谁替代谁的关系。
环境比较干净的时候，双绞本身可能就够用了；但如果线缆要长期经过变频器、电机、伺服驱动、电源模块这类强干扰环境，就可能需要双绞加屏蔽一起上。
十一、写在最后：把这几件事串起来
- 干扰不是凭空产生的。旁边线路变化的电压和电流，会通过电场和磁场耦合到你的信号线上。
- 双绞不挡干扰。它做的是让一对线里两根芯线受到的干扰尽量接近，再由差分接收减掉。
- 不是所有信号都必须双绞。普通 24V 慢速开关量、普通电源线，在距离不长、环境正常时通常不必把双绞列为首要要求。
- 看到差分、弱信号、长距离、高速这四种情况，优先考虑双绞。
- 到了高速段，不能只问有没有双绞。还要看阻抗是否合适、绞距是否稳定、两根线是否对称、端子前有没有过度解绞、不同线对之间有没有靠得太近。
把这些串起来，双绞线就不再只是“把两根芯线拧在一起”，而是围绕抗干扰、信号传输和结构稳定性做出来的一整套工程设计。
