一、先分清”跳”的三种形态，别急着换传感器
位移传感器读数乱跳，是现场最常被随口归因的一类问题。”传感器坏了”是最省事的结论，也是最贵的结论——换一支新的上去，问题还在，成本已经花掉了。真实原因里，传感器本体故障大概只占两三成。
动手之前先把现象分三类，分类决定了排查方向。第一类是毛刺：读数在正常值上下高频抖动，峰峰值零点几到几毫米，肉眼盯着数字看像在”跳字”。第二类是阶跃：读数某一时刻突然跳一大段，稳定在另一个值上，不回来。第三类是漂移：慢慢走，半小时偏几毫米，回头又慢慢回来。
三类现象对应的根因完全不同。毛刺基本出在干扰与接地；阶跃多数是机械松动、磁环脱落、或数字通讯丢包重连；漂移是温漂、供电不稳、或磁致伸缩传感器的浮子/磁环位置变了。分不清形态就开始拆线，是最典型的无效排查。
二、第一步永远是脱开负载，先看信号源本身
现场拿到”读数跳”的反馈，第一个动作不是拆传感器，是把信号从 PLC 上摘下来单独看。摘下来有两种摘法，含义不一样。
一种是把传感器输出接到一块独立数显表或万用表上，PLC 端断开。如果独立表读数干净，说明传感器和线路没问题，跳变出在 PLC 侧的模拟量输入通道、共地、或程序里的滤波设置。如果独立表也跳，问题在传感器或供电线路。
另一种是拿一台信号源（或一节电池加分压）从 PLC 端反向打信号，看 PLC 读数是否稳定。这一步能区分”输入通道坏”和”信号本来就脏”。12 位模拟量输入的分辨率是量程的 1/4096，0-10V 对应 2.44mV 一个码；如果读数在一个码上下反复跳，那不是故障，是分辨率底噪，程序里加个死区就解决了。
这一步做完，差不多七成的案子能定性。剩下的才需要动工具。
三、供电与共地：被忽略的那八成
说”八成”不夸张。位移传感器的模拟量输出，参考的是它自己的 0V；PLC 的模拟量输入，参考的是 PLC 的 0V。这两个 0V 不是同一个点，中间隔着的导线电阻、接地点电位差、以及大电流回路的感应电压，全部会叠加到信号上。

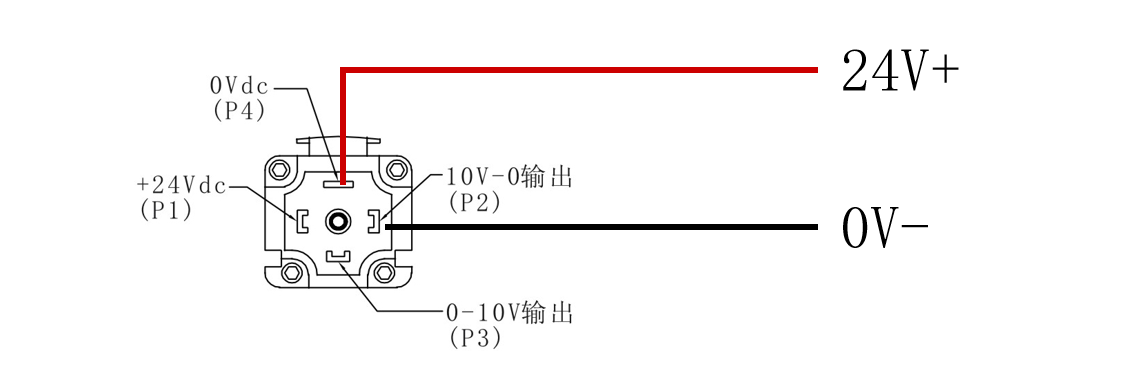

图注：四线制电压输出的端子定义，电源正、0V、输出正共用同一组端子——0V 既是电源回零、也是信号参考，这里一旦有压降，读数就直接偏
现场三个具体做法。第一个，把传感器的 0V 单独拉一根线回控制箱的星形接地点，不要就近拧在设备机架上。机架上有变频器、接触器、伺服的回流，机架上任意两点之间量出几十到几百毫伏是常事，这几十毫伏折算到 0-10V 量程就是零点几到几个毫米。
第二个，量一下电源纹波。24V 开关电源带感性负载时，纹波超过 200mV 就足以让 12 位输入的最后两三位乱跳。用示波器看，或者用万用表交流档粗看；纹波大就先并一个 1000µF 电解加 0.1µF 瓷片，再看读数。
第三个，检查供电线径与压降。传感器装在十几米外的机构上，24V 用 0.3mm² 的线拉 20m，带 4-20mA 负载时末端电压可能掉到 21V 以下，传感器内部稳压开始吃力，输出就不稳。电压表在传感器端子上量，不要在控制柜里量。
三线制的线色是排查的第一道关口，红黑接反不会立刻烧坏，但输出会飘，接完之后先对着表核一遍：
| 线色 | 定义 | 排查要点 |
| 红 | 电源正（常见 6~24V 宽压） | 在传感器端子上量，不要在控制柜量 |
| 黑 | GND / 0V | 必须回控制箱星形接地点，不就近接机架 |
| 绿 | 输出正 | 与 PLC 输入的 0V 同参考，跨柜时先量压差 |
四、屏蔽与走线：屏蔽层到底接哪一端
屏蔽层的规矩只有一条：单端接地，接在控制器侧。现场的错法有两种，都很常见。一种是两端都接，形成地环路，工频和高频干扰在环路里感应出电流，屏蔽层自己变成了天线。另一种是干脆不接，屏蔽层悬空，等于一根没用的铜丝。
走线同样重要。信号线与动力线平行走 1m 以上，感应耦合就足够让模拟量读数抖起来。分槽走、交叉走（垂直交叉时耦合最小），是唯一有效的办法。线槽里实在躲不开，中间加一层金属隔板，隔板接地。
双绞的作用常被误用：双绞只对差分信号有效。4-20mA 走一对双绞线，感应出来的干扰在两条线上同相，接收端做差分就抵消了；但如果是单端电压信号（0-10V 三线制），绞起来也没用，因为参考点是地，不是另一根线。这一点搞混，往往白折腾一下午。
五、变频器与伺服：载波频率是最容易被忽视的旋钮
变频器输出的是 PWM 波，载波频率常见 4kHz、8kHz、16kHz。载波越高，电机噪声越小，但对周围信号线的容性耦合越强。同一台设备，载波从 8kHz 降到 4kHz，传感器读数的毛刺峰峰值往往能降一半。
三个处置顺序。先查变频器到电机的电缆是不是屏蔽电缆、屏蔽层是否两端 360° 卡在接地夹上（只缠一圈接到端子上，高频阻抗很高，等于没接）。再查信号线是否远离这段电缆。最后才考虑加输出电抗器或磁环。
有个细节值得记一下：同一车间里两台设备相邻安装，一台带变频、一台不带，结果不带变频那台的传感器读数跟着邻居的变频器启停同步跳。这种跨设备的耦合，靠整改自家线路是解决不了的，得两台设备的动力线各自屏蔽、共用的线槽分段敷设，或者干脆把信号线改走另一侧。
伺服系统还有一类独有问题：编码器线和高频开关同时存在，伺服的共模噪声会通过电机轴、联轴器、机械结构传导到邻近的传感器外壳上。表现为传感器在伺服动作瞬间跳变、静止时干净。处置办法是给传感器外壳单独接地（不是接机架，是接信号地），并把传感器与伺服电机之间的金属连接做绝缘隔离——听着别扭，但确实有效。
六、机械侧：松动、旷量、共振，读数会比电路更”跳”
很多人只查电，不查机械。可位移传感器测的是机械量，机械一动，读数必然动。三类机械问题最典型：安装支架松动、传动链旷量、结构共振。
支架松动的特征是”受冲击就跳、静止就稳”，用扳手在支架上轻敲一下，读数有反应就是它。传动旷量表现为往返方向不一致：同一位置，上行读到 100.2mm，下行读到 99.6mm，来回差 0.6mm，那不是传感器误差，是机构间隙。共振则表现为特定速度或特定高度才跳，改变运行速度跳变消失，方向就对上了。
拉绳式的机械问题更具体：绳出线角超过 3° 就会跳槽，跳一次读数突变几毫米；卷簧长期受力后回弹力下降，收绳不彻底，读数会随位置缓慢偏。磁致伸缩的内置式则要防磁环松动——磁环一旦在活塞上移位，整条曲线整体平移，但形状不变，这种”平移式错误”很难从单个读数看出来，得靠两点标定核对。
讲一个真实现场。某铸造车间的砂处理输送小车，位移读数固定在每天下午两点到四点乱跳，上午完全正常，换了两次传感器没解决。查到第三天发现是车间另一侧的除尘风机每天下午启动，风机和小车轨道共用一条接地扁铁，风机启停时扁铁两端感应出 120mV 的压差。把传感器的 0V 改成单独拉线回控制柜，问题当场消失。这类故障只盯着传感器本体，永远查不出来。
七、三类跳变的特征对照
把前面讲的整理成表，现场对着现象找方向，比凭经验猜快得多。
| 现象 | 典型幅值 | 最可能的根因 | 验证动作 |
| 高频毛刺 | 0.1~2mm 峰峰值，随机 | 共地电位差、变频器耦合、屏蔽层两端接地 | 脱开 PLC 接独立表；量 0V 之间压差 |
| 阶跃跳变 | 几毫米到几十毫米，跳后稳定 | 支架松动、磁环移位、通讯丢包重连 | 敲支架看反应；两点标定核对整条曲线 |
| 缓慢漂移 | 半小时内 0.5~3mm，可回 | 温漂、供电压降、卷簧回弹力下降 | 传感器端子处量 24V；记录温度与漂移同步性 |
八、数字量也跳：SSI、CANopen、Modbus 各有各的坑
换成数字输出就不跳了，这是个常见误解。数字量的跳变往往更狠——直接是整段数据错位或者归零。
SSI 的典型问题是时钟线受扰。SSI 是主机发时钟、从机回数据，时钟频率 100kHz~1MHz，线长了以后时钟边沿变缓，从机采错位，读出来就是数据整体错位一位，数值直接翻倍或减半。看现象就能判断：读数恰好是正常值的 2 倍或 1/2，基本就是位错，不用怀疑传感器。
线长也是硬约束。SSI 用 100kHz 时钟拉 100m 没问题，用 1MHz 拉 100m 就开始丢位，要长距离就得降时钟频率、换更粗的线径。这一点在选型阶段就该算清楚，别等装完了才发现时钟调不下来。
CANopen 的典型问题是终端电阻和线序。总线两端各 120Ω，中间节点不能加；少一个终端电阻，短距离看不出问题，线一长就开始丢帧。EDS 文件里的 PDO 映射和实际不一致，表现为数值随位置变化但斜率不对。
Modbus RTU 的典型问题是轮询周期与超时。一个从站响应慢，主站重试，两次数据混在一起，PLC 里就看到跳。处置办法是把超时设成响应时间的 3 倍以上，并检查是否多个主站抢同一从站。
| 输出类型 | 跳变的典型表现 | 先查什么 |
| 4-20mA | 零点整体偏移，随负载变化 | 回路电阻与供电电压、0V 参考点 |
| 0-10V | 高频毛刺，与变频器启停同步 | 走线距离、屏蔽层、载波频率 |
| SSI | 数值整数倍跳变（2 倍、1/2） | 时钟线屏蔽、线长、波特率 |
| CANopen | 偶发归零后恢复，心跳丢失 | 两端 120Ω 终端、线序、节点数 |
九、磁致伸缩与拉绳的典型故障画像
不同结构的传感器，坏起来的样子不一样，熟悉了能省很多时间。
内置式磁致伸缩传感器最常见的不是电子部分坏，而是测杆被压弯或磁环卡滞。测杆弯了以后，波导丝受力不均，读数在行程中段出现规律性偏差；磁环卡滞则表现为读数在某一段”不动”，过了那一段又正常。这两种都要拆缸，所以安装时测杆的直线度和缸筒同轴度必须保证。
图注：分体式结构把电子仓从测杆上拆出来，可远离高温和强振位置；接线加长后屏蔽与单端接地更要严格
图注：磁环与波导丝的磁场耦合位置决定了读数，所以磁环一移位，整条行程曲线就整体平移；测杆受压变形则会破坏这种耦合的一致性
拉绳式最多的问题是绳。绳跳槽、绳起毛、卷簧松，三样占了大半。绳跳槽是安装角度问题，出线口与运动方向的角度控制在 3° 以内就能避免；绳起毛多半是导向轮有毛刺或者绳被磨到钣金边缘；卷簧松则表现为回程读数滞后，正向准、反向差几毫米。
分体式结构还要多注意一件事：测杆和电子仓之间的连接线被人为加长后，屏蔽和接地没跟着做，读数就开始跳。加长线必须用屏蔽线，屏蔽层在电子仓侧单端接，加长超过 3m 就要考虑信号衰减。
十、把偶发问题变成可复现：记录比换件更值钱
最难查的不是一直跳，是偶尔跳。这类问题换三支传感器也查不出来，因为换上去的时候它正好不跳。
有效的办法是记录。让 PLC 或上位机把三样东西记下来：时间戳、位移读数、以及同一时刻的几个开关量（变频器运行、接触器吸合、伺服使能）。跳变发生时，看它跟哪个开关量同步。真实现场里，绝大部分”偶发”都能在一天之内找到同步信号——同步于变频器启动、同步于某个气缸动作、同步于早晚温差。
另一个便宜的手段是趋势记录。把读数的 10 分钟平均值画出来看，漂移类的故障一定会在趋势上显形，而盯着瞬时值永远看不出来。
还有一条按设备年龄分方向的粗判据，很好用：新设备调试阶段出现的跳变，九成出在接线、共地和屏蔽；跑了三年的老设备突然开始跳，九成是机械松动、线缆磨损或接头进水。先按年龄定方向，能省掉一半排查时间。
最后给一个排查顺序的总结，按这个顺序走，别跳步：脱开负载定性 → 量共地与电源 → 查屏蔽与走线 → 查机械松动与旷量 → 查数字通讯配置 → 最后才怀疑传感器本体。这个顺序的道理很简单：前面五项的处置成本几乎为零，最后一项要拆机、要停机、要备件。
