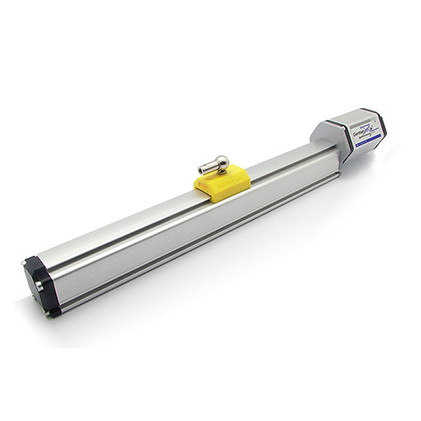

19系列 P型 外置式磁致伸缩位移传感器技术参数
| 产品系列 |
19 系列 P 型（外置式铝成型外壳，固定夹片安装） |
| 品牌 |
Germanjet / 德敏哲 |
| 测量原理 |
非接触式磁致伸缩（磁悬浮）绝对位移测量 |
| 有效行程 |
50 ～ 7600 mm |
| 测量数据 |
直线位移（位置）/ 可扩展速度输出 |
| 输出信号（可选） |
模拟量：0–10V（订货号 190）/ 4–20mA（订货号 191）
START/STOP：数码脉冲（订货号 193）
SSI：同步串行接口，8–32 bit（订货号 192）
CANopen / CANbus：strong>DS‑301 V3.0（订货号 194）
总线型：Profinet / Profibus‑DP / EtherCAT（参见 19 系列总线版本）
|
| 双磁铁可调范围 |
磁铁间最小距离 76 mm（双磁铁模式时） |
| 分辨率 |
模拟量：16 bit D/A，0.0015% FS（最小 1 μm）
START/STOP：0.005 mm
SSI / CANopen：1 / 2 / 5 / 10 / 20 / 50 / 100 μm 可选
|
| 重复精度 |
< ±0.001% FS（最小 ±2.5 μm） |
| 非线性度 |
< ±0.01% FS（最小 ±40 μm） |
| 更新时间 |
0.5 ms（≤1200 mm）
1.0 ms（≤2400 mm）
2.0 ms（≤4800 mm）
5.0 ms（≤7600 mm）
|
| 供电电源 |
+24 V DC（20.4 ～ 28.8 V DC） |
| 输入保护 |
极性保护至 -30 V DC，过压保护至 36 V DC |
| 电流消耗 |
≤ 100 mA（视量程与输出类型而定） |
| 绝缘强度 |
500 V DC（DC 地端对机器接地端） |
| 接头型式 |
6 针 D60 公接头（电子头侧） |
| 外壳 |
阳极氧化铝合金成型外壳（P 型外置安装） |

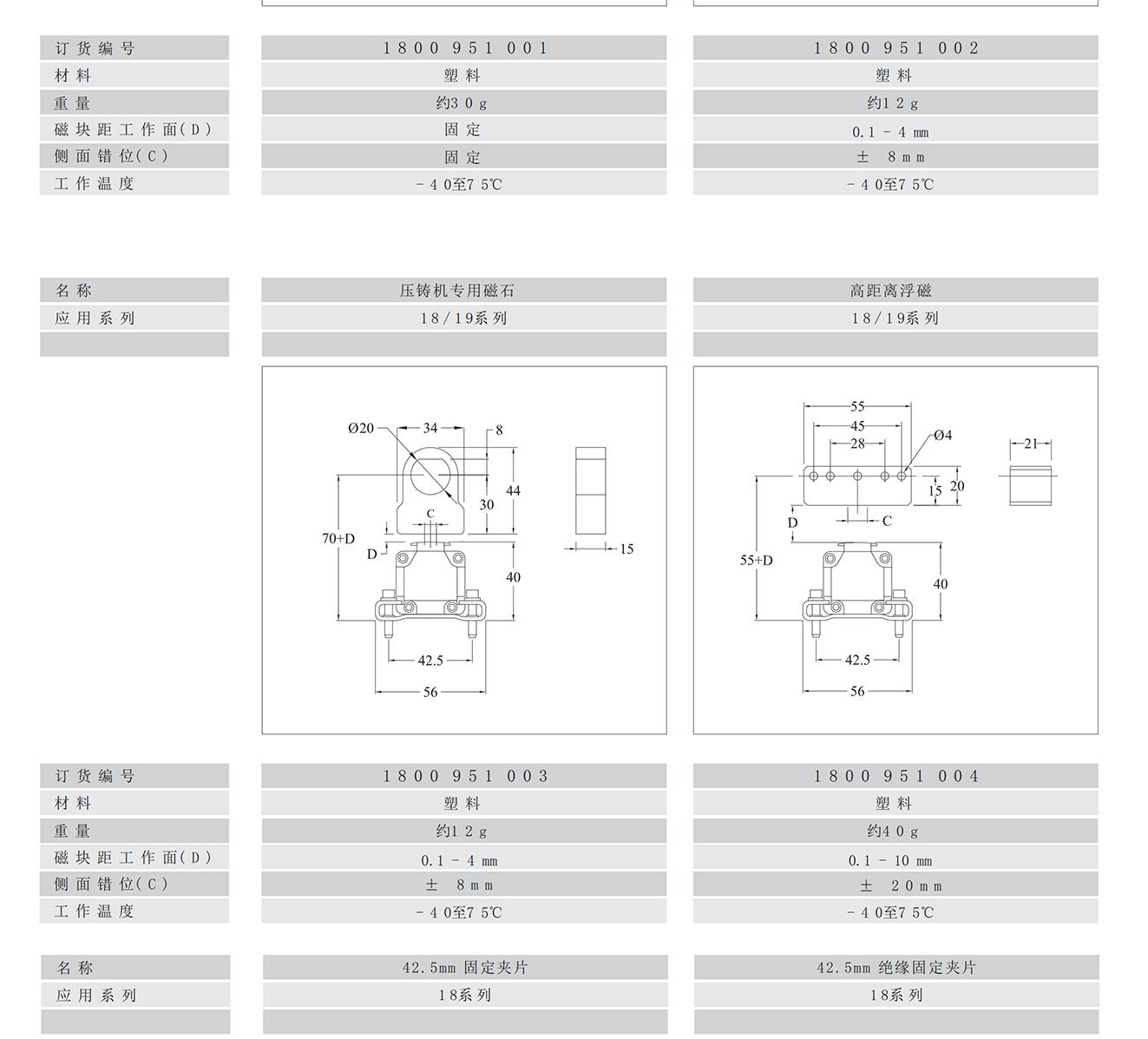

| 安装方式 |

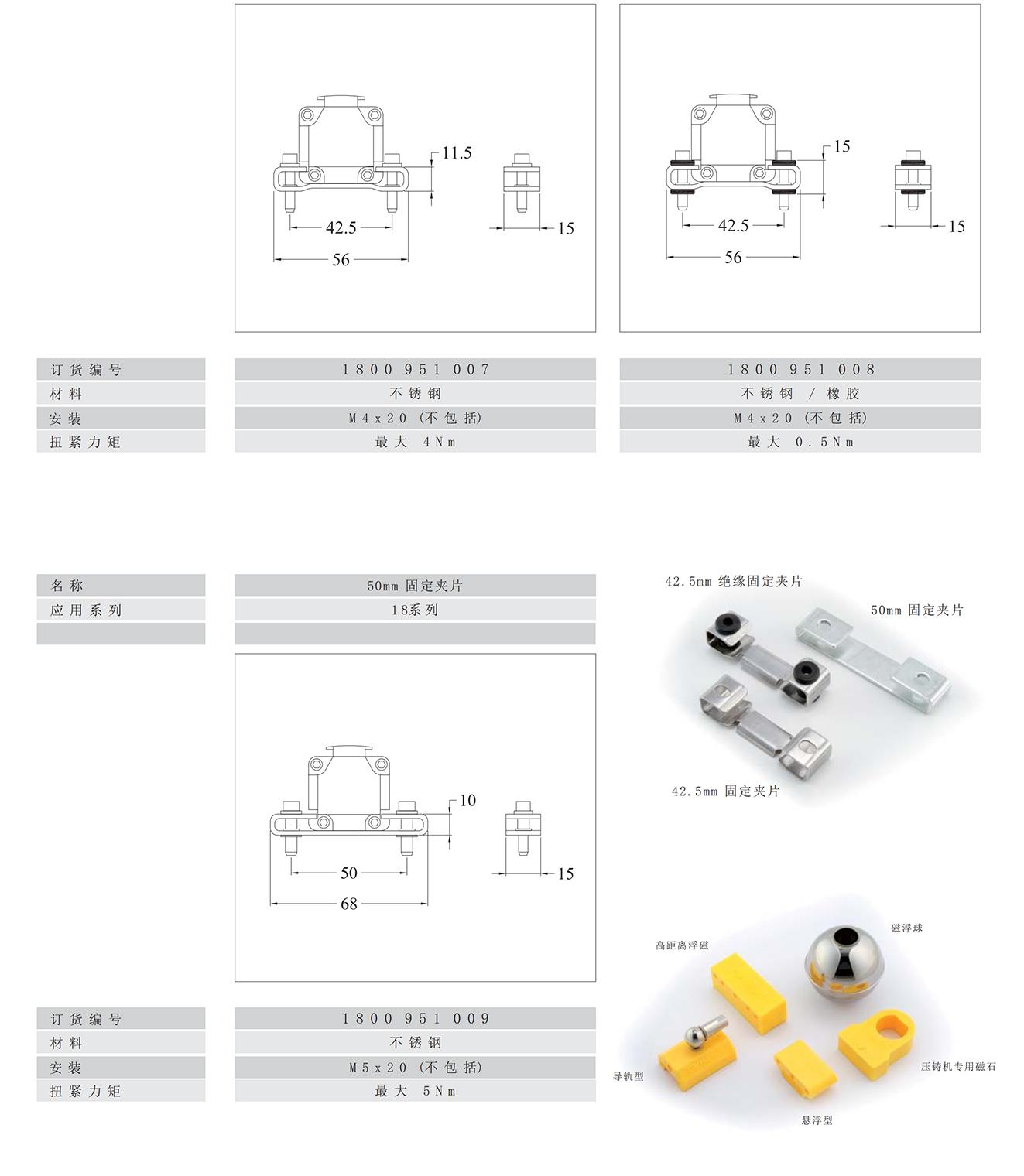

可调节固定夹片，适合一般机械外置安装 |
| 工作温度 |
-40 ℃ ～ +75 ℃（湿度 ≤90%，无结露） |
| 防护等级 |
IP67（插头正确连接时；传感杆可达 IP68） |
| 抗振性能 |
15 g / 10–2000 Hz（IEC 60068‑2‑6） |
| 抗冲击性能 |
100 g（单一冲击）/ IEC 60068‑2‑27 |
| EMC 标准 |
辐射：EN 61000‑6‑3
抗扰：EN 61000‑6‑2、EN 61000‑4‑2/3/4/6
|

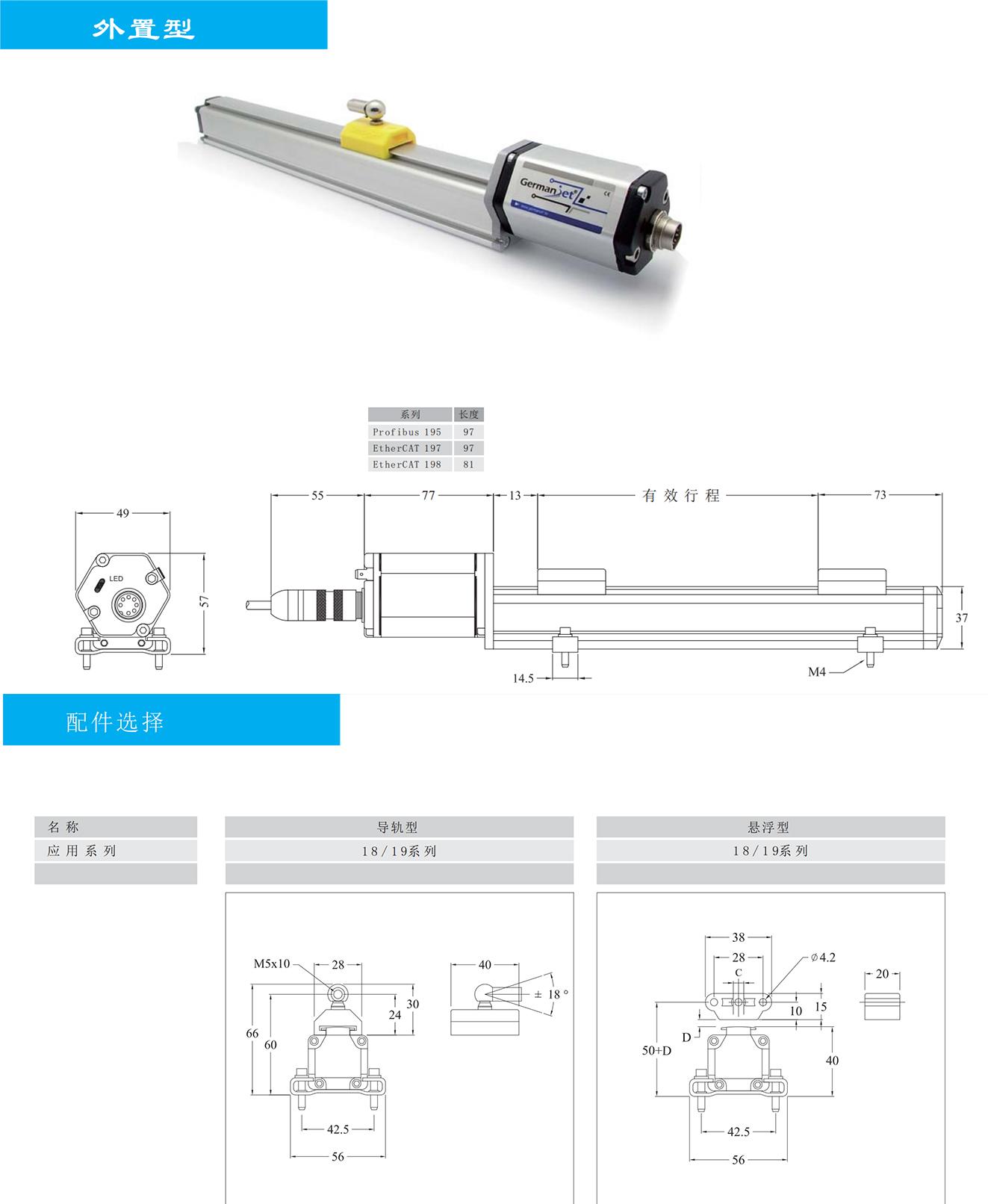

P型 外置式结构特点
- 铝成型外壳：阳极氧化铝合金外壳，轻量且坚固，符合 IP67 防护，适应高粉尘及一般工业环境。
- 灵活安装：随附可调固定夹片，可任意位置锁固于机械结构，安装简便。
- 多协议支持：同一传感杆可搭配不同输出电子头（模拟 / SSI / CANopen / START·STOP）。
- 非接触测量：无机械磨损，不需定期标定，寿命长，适合连续运行产线。
典型应用
- 通用机械：注塑机、压铸机、油压机外置油缸位移反馈
- 自动化产线：伺服压下机构、升降平台位置监测
- 包装与印刷：收放卷辊位置/张力控制
- 一般工业环境：需 IP67 防护的外置安装场合
※ 选型提示：双磁铁应用时间距至少 76 mm；P 型为外置安装，若油缸内部空间受限请选用 D 型分体式或 H 型内置式。
