19系列 D型 分体式磁致伸缩位移传感器技术参数
| 产品系列 |
19 系列 D 型（分体式：电子头与传感杆分离安装） |
| 品牌 |
Germanjet / 德敏哲 |
| 测量原理 |
非接触式磁致伸缩（磁悬浮）绝对位移测量 |
| 有效行程 |
50 ～ 7600 mm（依输出类型） |
| 测量数据 |
直线位移（位置）/ 可扩展速度输出 |
| 输出信号（可选） |
模拟量：0–10V / 4–20mA（订货号 190/191）
START/STOP：数码脉冲（订货号 193）
SSI：同步串行接口（订货号 192）
CANbus / CANopen：DS‑301 V3.0（订货号 194）
Profibus‑DP / Profinet / EtherCAT：参见 19 系列总线版本
|
| 分辨率 |
模拟量：16位 D/A，0.0015% FS（最小 1 μm）
START/STOP：0.005 mm
SSI / CANopen：1 / 2 / 5 / 10 / 20 / 50 / 100 μm 可选
|
| 重复精度 |
< ±0.001% FS（最小 ±2.5 μm） |
| 非线性度 |
< ±0.01% FS（最小 ±40 μm） |
| 更新时间 |
0.5 ms（≤1200 mm）
1.0 ms（≤2400 mm）
2.0 ms（≤4800 mm）
5.0 ms（≤7600 mm）
|
| 供电电源 |
+24 V DC（20.4 ～ 28.8 V DC） |
| 输入保护 |
极性保护至 -30 V DC，过压保护至 36 V DC |
| 电流消耗 |
≤ 100 mA（视量程与输出类型而定） |
| 绝缘强度 |
500 V DC（DC 地端对机器接地端） |
| 接头型式 |
6 针 D60 公接头（电子头与传感杆间连接电缆） |
| 工作温度 |
-40 ℃ ～ +75 ℃（湿度 ≤90%，无结露） |
| 防护等级 |
IP67（插头正确连接时；传感杆可达 IP68） |
| 抗振性能 |
15 g / 10–2000 Hz（IEC 60068‑2‑6） |
| 抗冲击性能 |
100 g（单一冲击）/ IEC 60068‑2‑27 |
| EMC 标准 |
辐射：EN 61000‑6‑3
抗扰：EN 61000‑6‑2、EN 61000‑4‑2/3/4/6
|

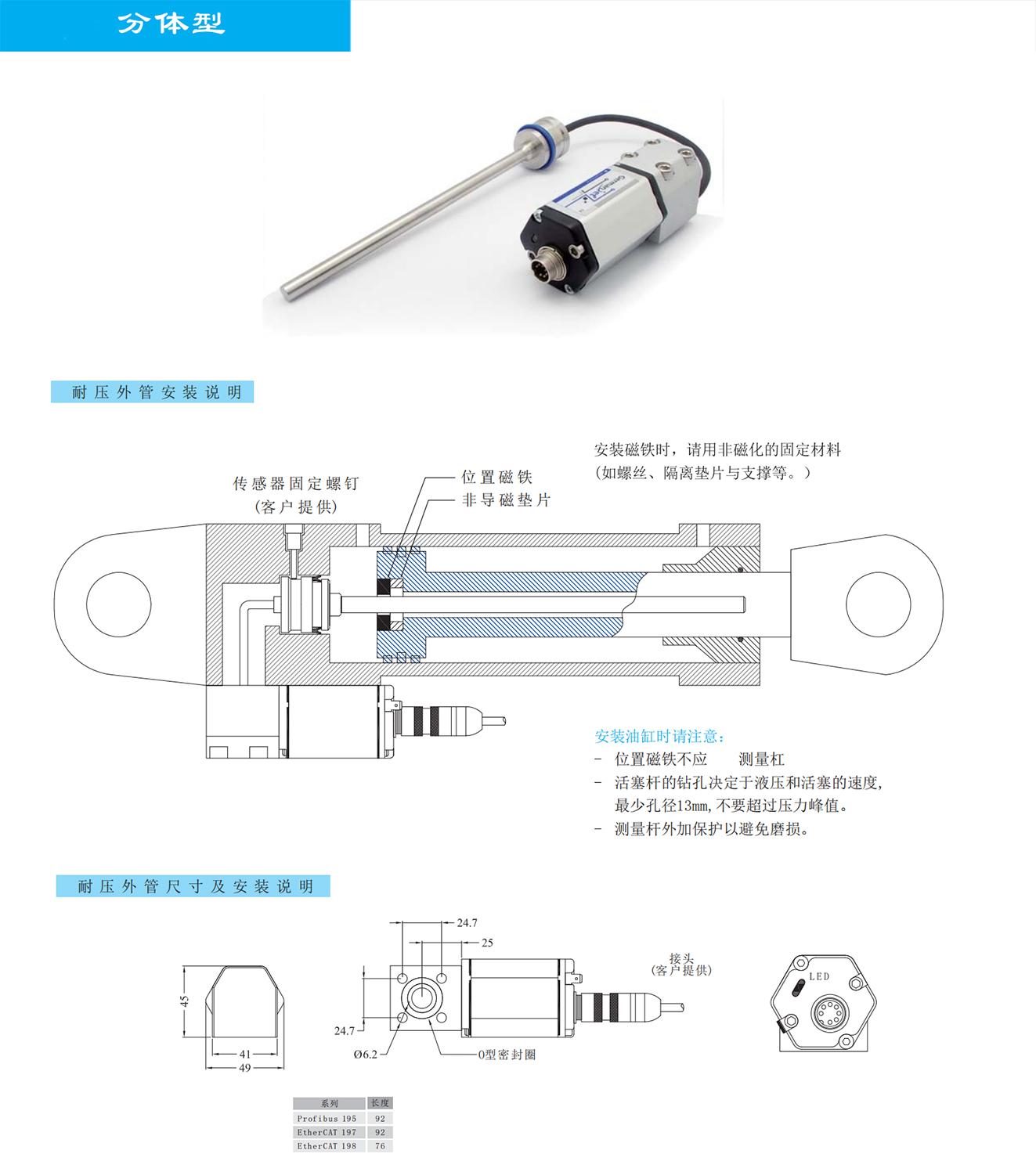

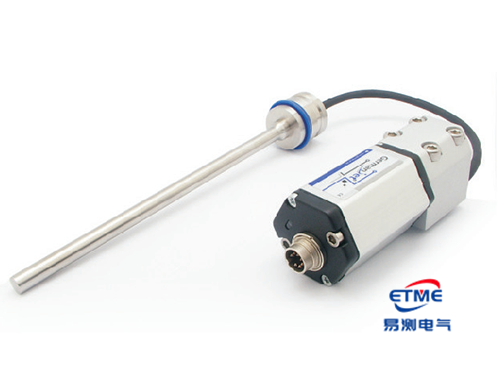

分体式（D型）结构特点
- 电子头与传感杆分离：电子仓通过电缆连接传感杆，传感杆可装入受限空间油缸内，电子头安装于易维护位置。
- 减少停机时间：电子部分故障时只需更换电子头，无需拆卸油缸内传感杆。
- 多协议支持：同一传感杆可搭配不同输出类型电子头（模拟 / SSI / CANopen / START·STOP）。
- 非接触测量：无机械磨损，不需定期标定，寿命长。
典型应用
- 空间受限油缸：两端带 U 形吊环或内径较小的液压油缸内置安装。
- 大型液压机 / 压铸机：需分体安装便于检修的位移反馈。
- 石化 / 发电 / 制药：苛刻环境下需高可靠性非接触位移检测。
※ 选型提示：分体式安装需确认传感杆长度、电子头安装空间及输出协议；双磁铁应用时磁铁间距至少 76 mm。
