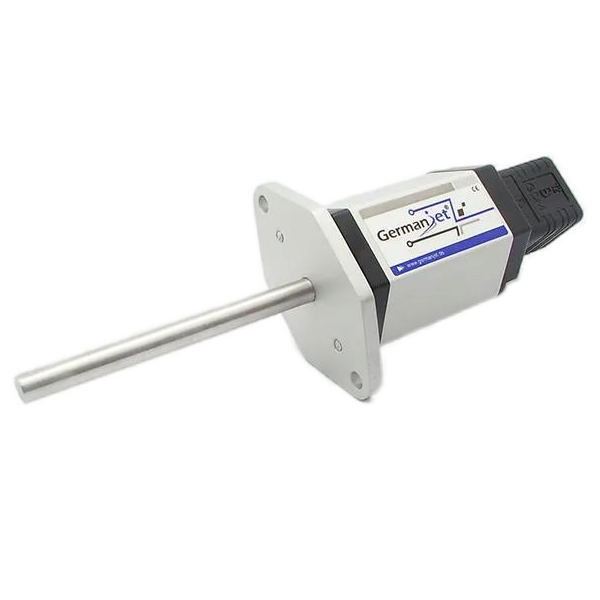

12系列外置式杆型磁致伸缩位移传感器

12 系列磁悬浮位移传感器产品介绍

12 系列是专为壁厚控制伺服油缸设计的磁悬浮位移传感器，可以直接安装在壁厚控制油缸顶端。它采用非接触式磁悬浮测量技术，输出高精度、直接、绝对值的位移量，没有工作磨损带来的误差，长期运行不用重新归零。绝对位置输出这一点在壁厚控制上很重要：断电再上电之后读数直接恢复到实际位置，不需要执行回零动作，油缸不会因为找零点而多走一趟。

电子部分做到 IP65 等级，电子模块的抗振、防尘、防潮都有保障；正确插上插头后整机可到 IP67。输出连接用行业里通用的油制插头（DIN 43650），接线方便，插头本身也起到密封作用。免定期维护的前提下，仍能提供绝对、准确的重复输出。

这一系列有两个分支：基础型是双路模拟电压输出（订货编号 1200 11 0050），一个正向、一个逆向，配合控制器的模拟量输入就能判断运动方向；数码模拟输出型（订货编号 121）把分辨率做到 16 位 D/A，重复精度提高到 ±0.001%FS（最小 ±2.5μm），输出是数码化的电压或电流，抗周边设备噪声干扰的能力更强，接的是航空插头。两种都用环形磁铁做位置检测。

产品特点

• 非接触式磁悬浮测量，绝对位置输出，无须归零
• 无工作磨损，重复精度长期稳定
• IP65 电子仓，正确连接插头后整机 IP67
• DIN 43650 油制插头（基础型）或 6 针 D60 航空接头（数码型）
• 外形扁六方，用两颗 M5 螺丝固定，装在油缸顶端不占空间

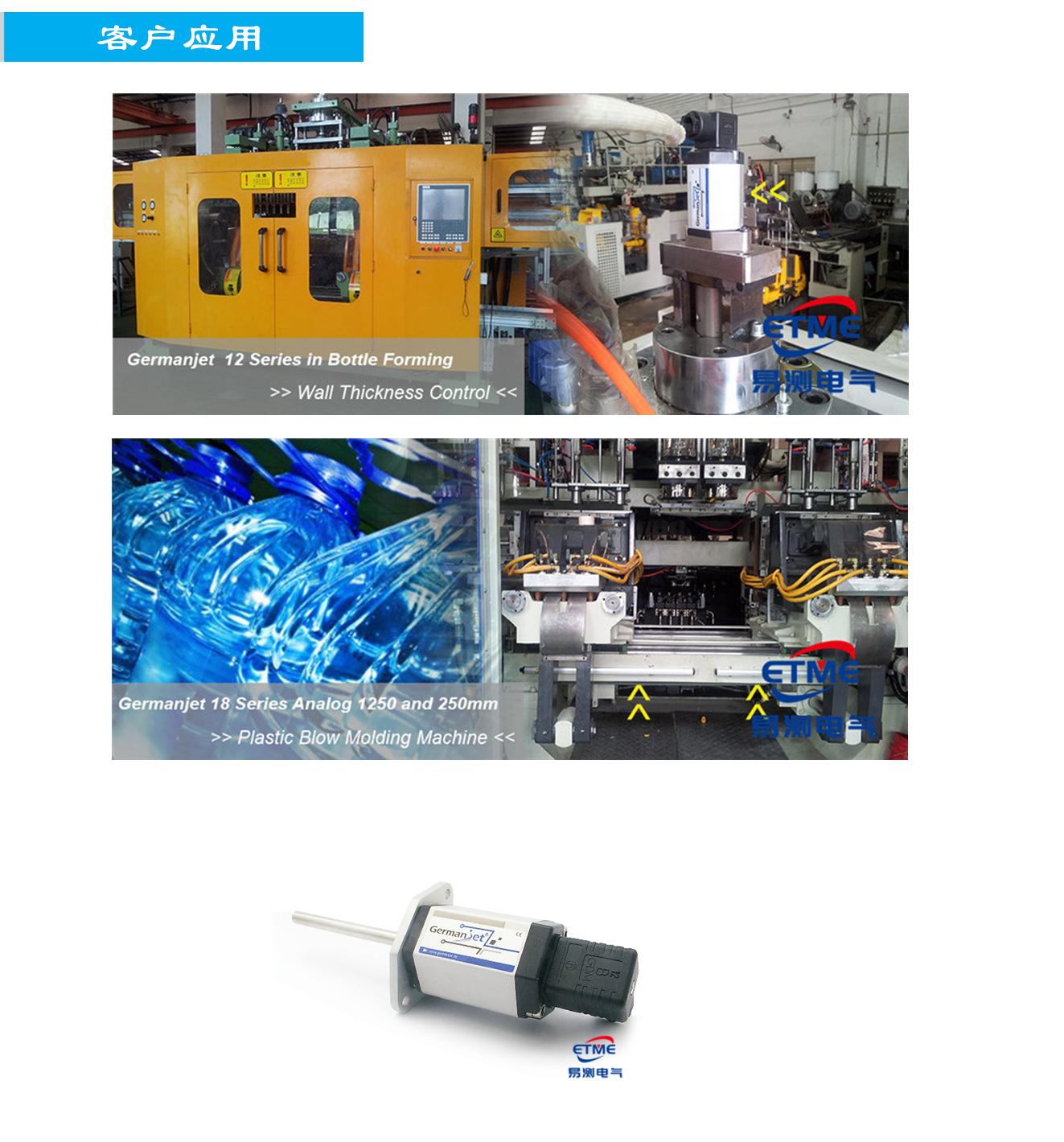

典型应用

• 中空吹塑机的壁厚控制伺服油缸
• 塑料吹瓶机的模具位置与行程控制
• 需要绝对位置输出、断电不需归零的液压伺服场合

常见问题

壁厚控制为什么特别需要绝对位置输出？

断电再上电之后读数直接恢复到实际位置，不需要执行回零动作，油缸不会因为找零点而多走一趟。壁厚控制对制品质量敏感，多走一趟材料就废了，这一点很关键。

基础型的双路模拟电压输出怎么用？

基础型是双路模拟电压输出（订货编号 1200 11 0050），一个正向、一个逆向，配合控制器的模拟量输入就能判断运动方向。不需要额外的方向信号，接线也简单。

数码模拟输出型的精度高多少？

数码模拟输出型（订货编号 121）把分辨率做到 16 位 D/A，重复精度提高到 ±0.001%FS（最小 ±2.5μm），输出是数码化的电压或电流，抗周边设备噪声干扰的能力更强，接的是航空插头。

安装方式和防护等级？

外形扁六方，用两颗 M5 螺丝固定，装在油缸顶端不占空间。电子部分做到 IP65 等级，正确插上插头后整机可到 IP67；输出连接用行业里通用的油制插头（DIN43650），插头本身也起密封作用。

位置检测用什么磁铁？

两种输出形式都用环形磁铁做位置检测。环形磁铁整套包住测杆，磁场分布均匀，装配时固定牢靠即可，不需要再做对中调整。

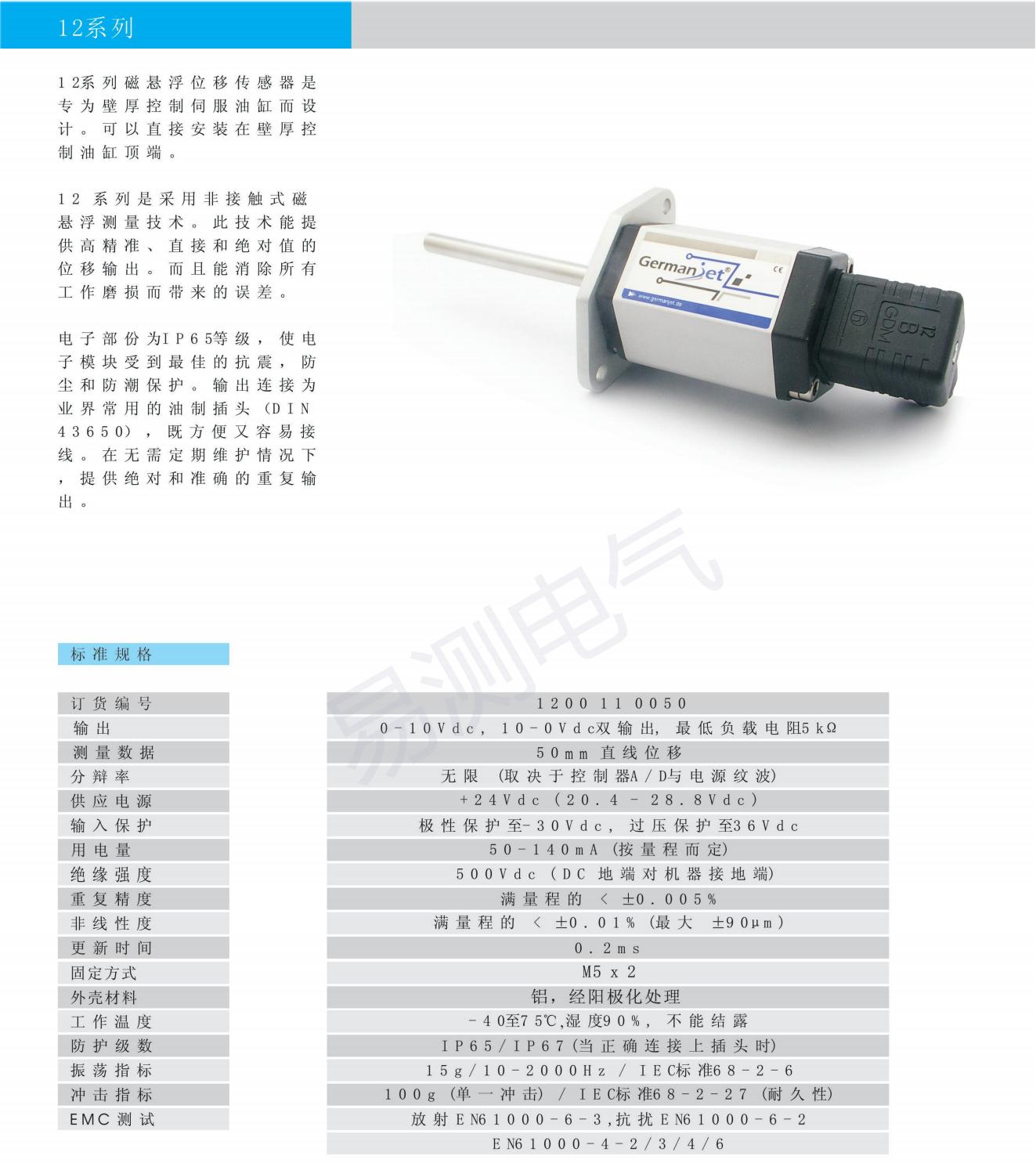

标准规格（双路模拟电压输出，订货编号 1200 11 0050）

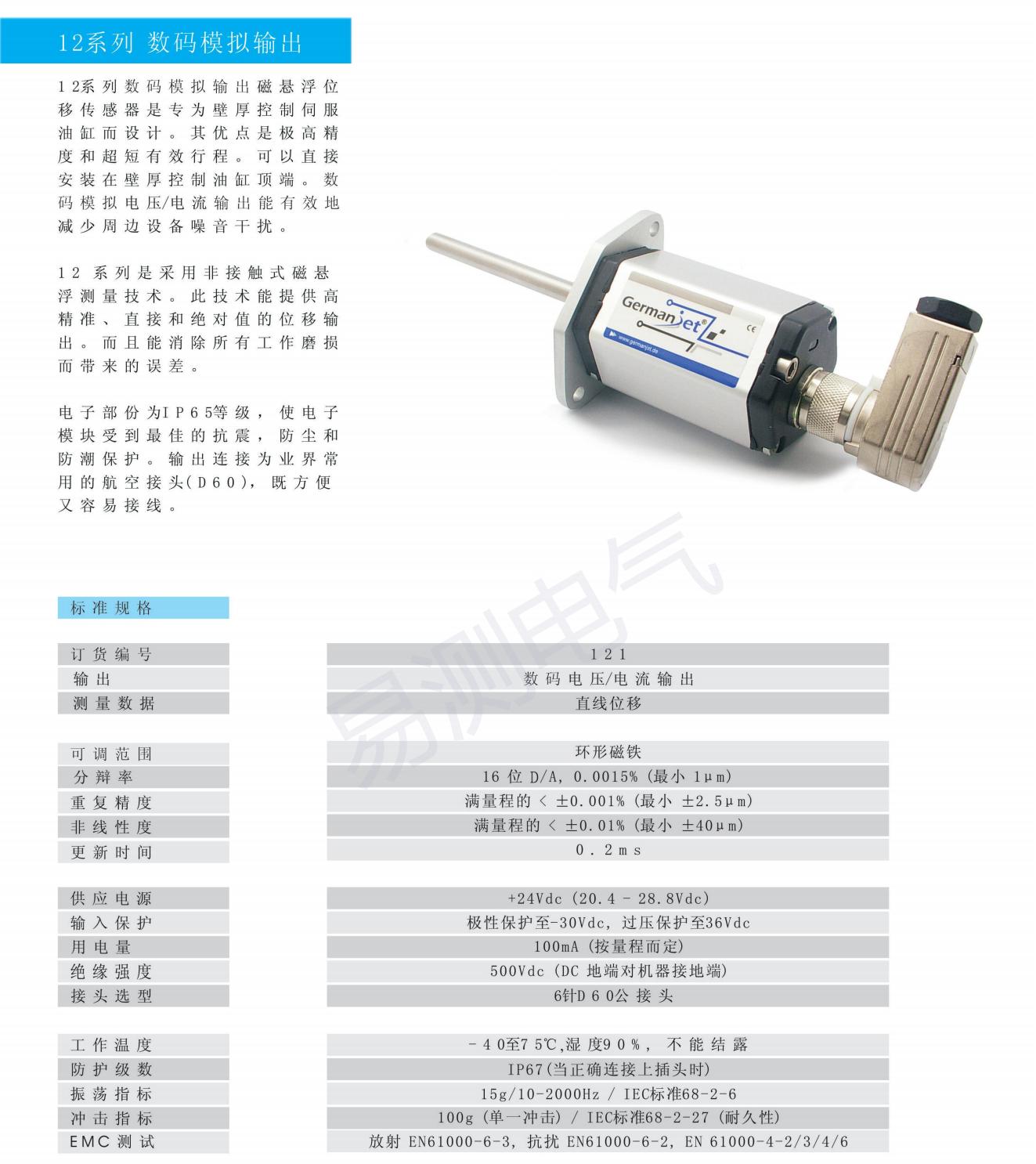

标准规格（数码模拟输出，订货编号 121）

接线定义

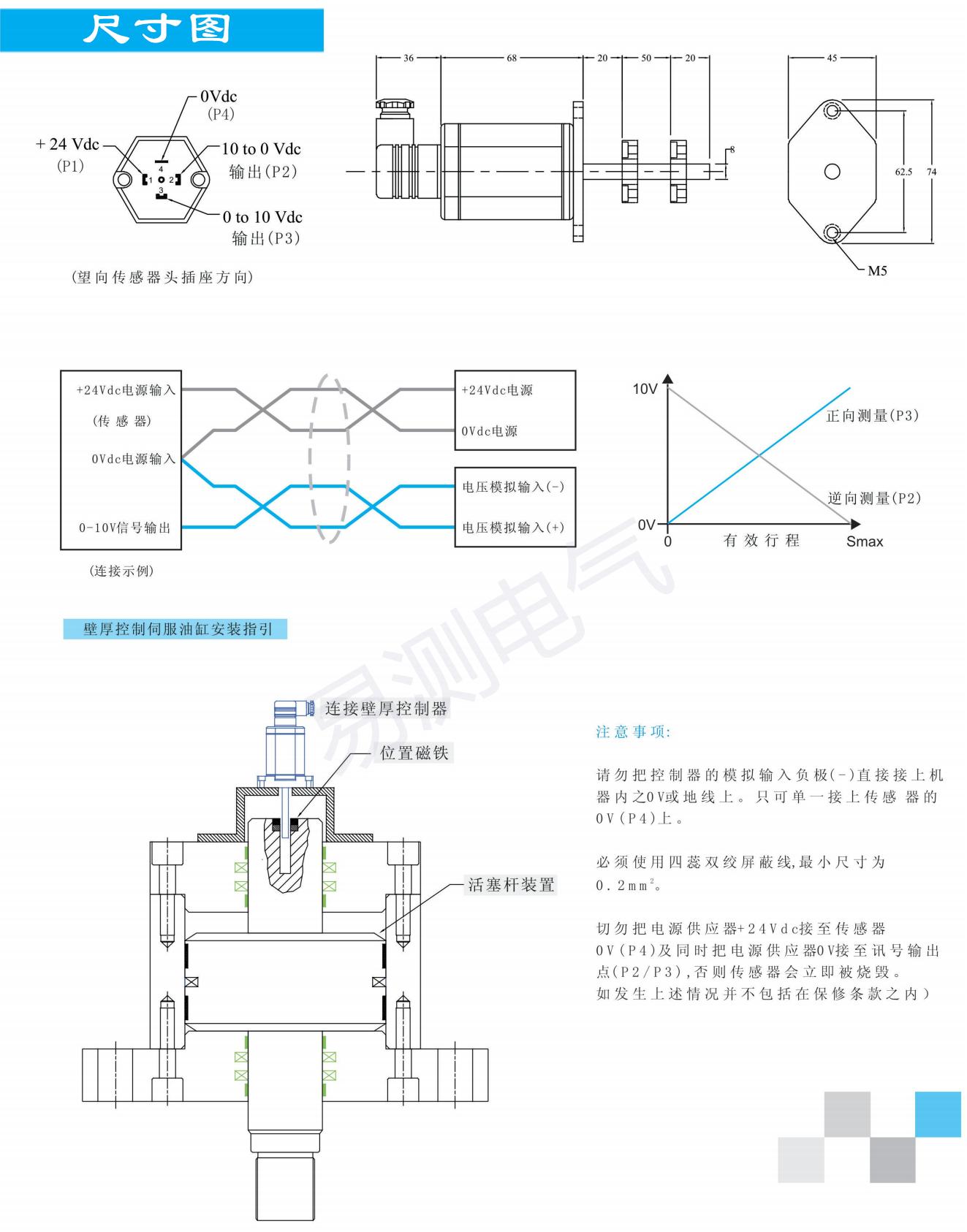

基础型（1200 11 0050）用 DIN 43650 六针油制插头，针脚从插座正面看：P1 为 +24Vdc 电源，P4 为 0Vdc，P2 是 10-0Vdc 输出，P3 是 0-10Vdc 输出。正向测量取 P3，逆向测量取 P2，两条曲线在有效行程内交叉，控制器读两路信号就能判断运动方向。

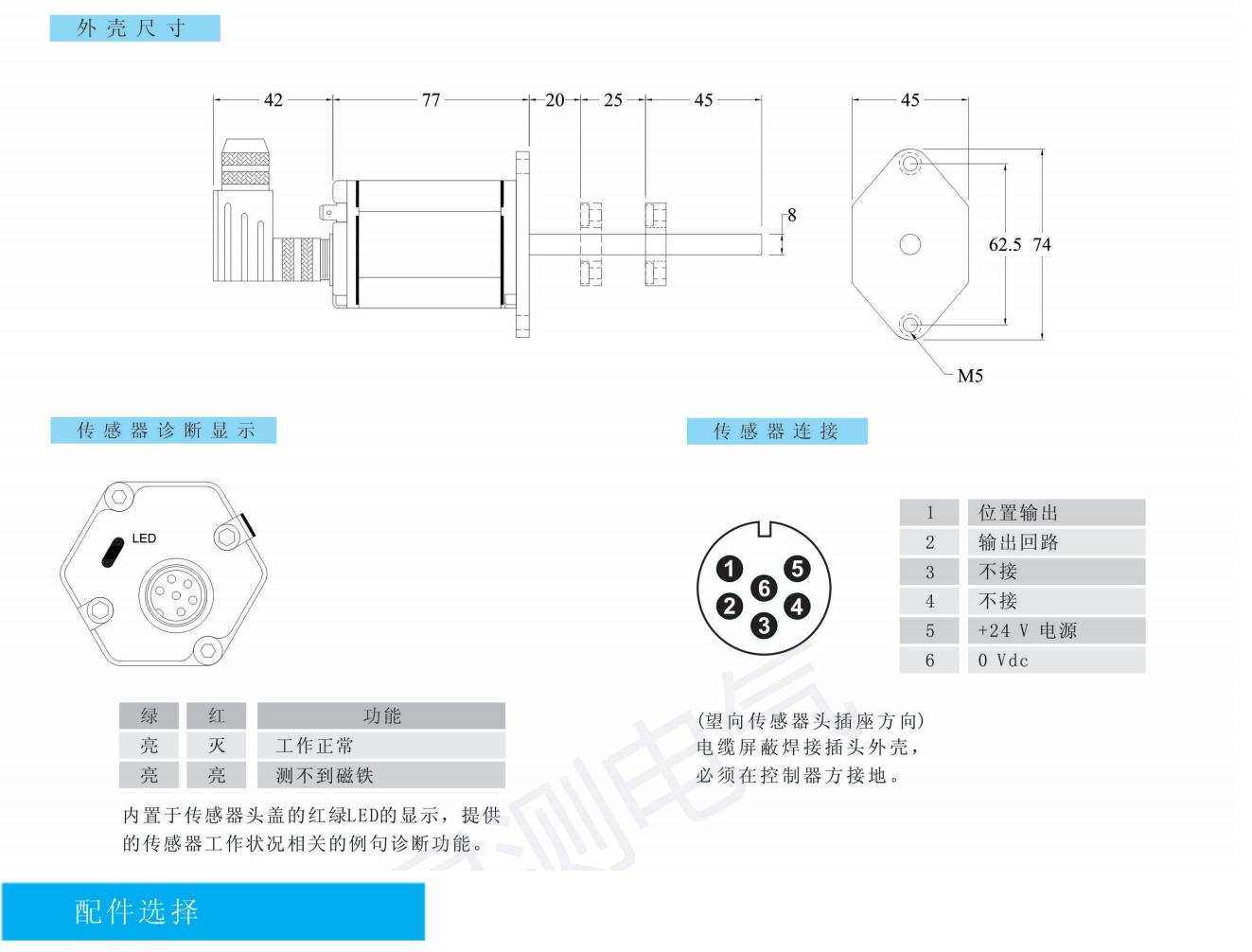

数码型（121）用 6 针 D60 公接头，线序见下表。

传感器诊断显示

传感器头盖内有一组红绿 LED，用来判断工作状态。

安装注意

• 控制器的模拟输入负极不要直接接到机器内的 0V 或地线上，只能单独接到传感器的 0V（P4）上。
• 必须使用四芯双绞屏蔽线，导线截面最小 0.2mm²。
• 不要把电源的 +24Vdc 接到传感器 0V（P4）的同时又把电源 0V 接到输出点（P2 / P3），接错会立刻烧毁传感器，且不在保修范围内。
• 电缆屏蔽层焊接到插头外壳，并且必须在控制器一侧接地。
• 用两颗 M5 螺丝把扁六方法兰固定在油缸顶端，安装方向不影响测量。

外形尺寸与配套件

基础型电子仓法兰到磁环之间的结构尺寸为 36 / 68 / 20 / 50 / 20mm，法兰对边 45mm，安装孔中心距 62.5mm，安装孔 M5，测杆 Ø8mm。数码型电子仓结构为 42 / 77 / 20 / 25 / 45mm，外形宽度同为 45mm、孔距 62.5mm、M5 固定。

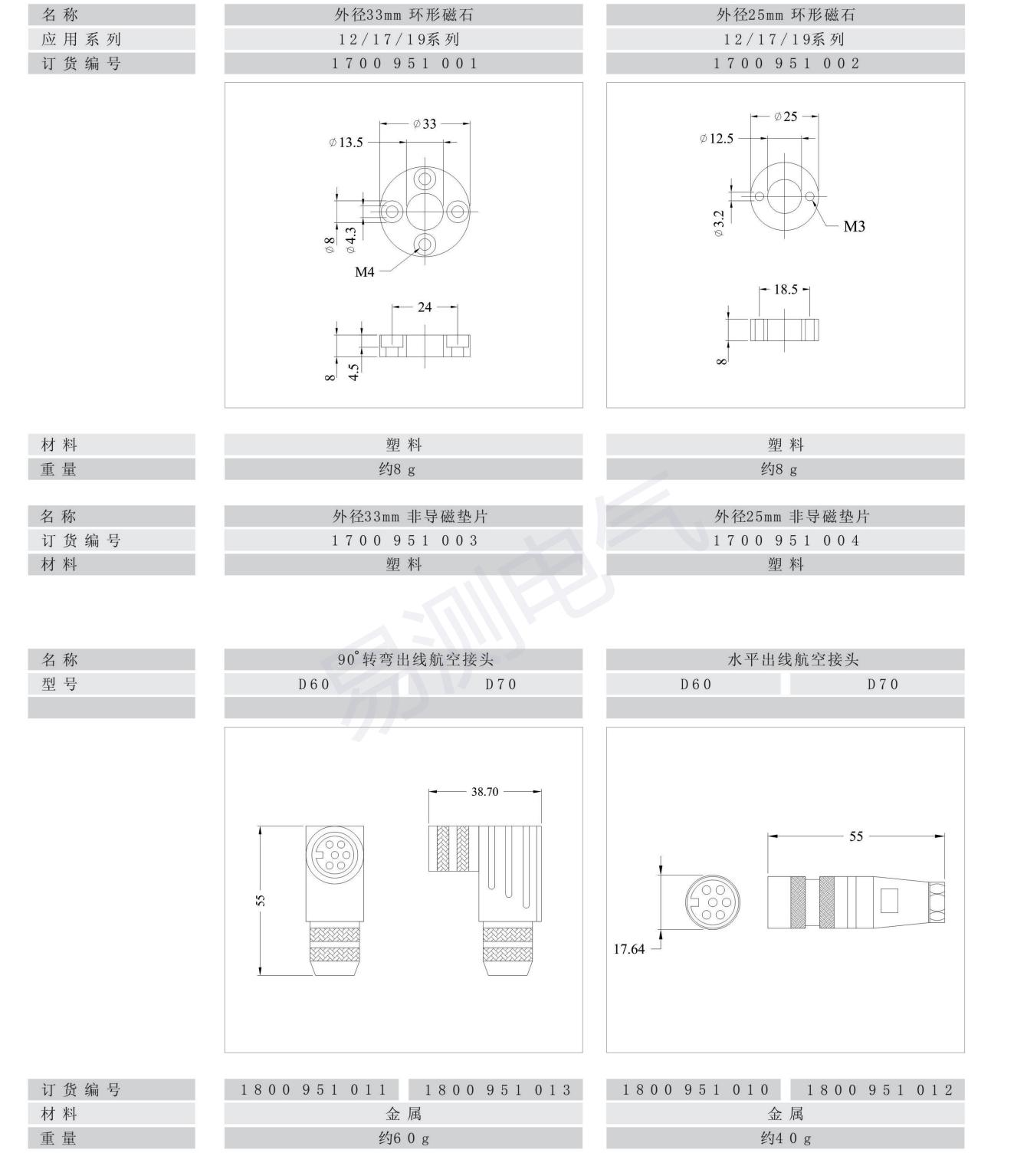

配套磁铁与接头按下表订货。
