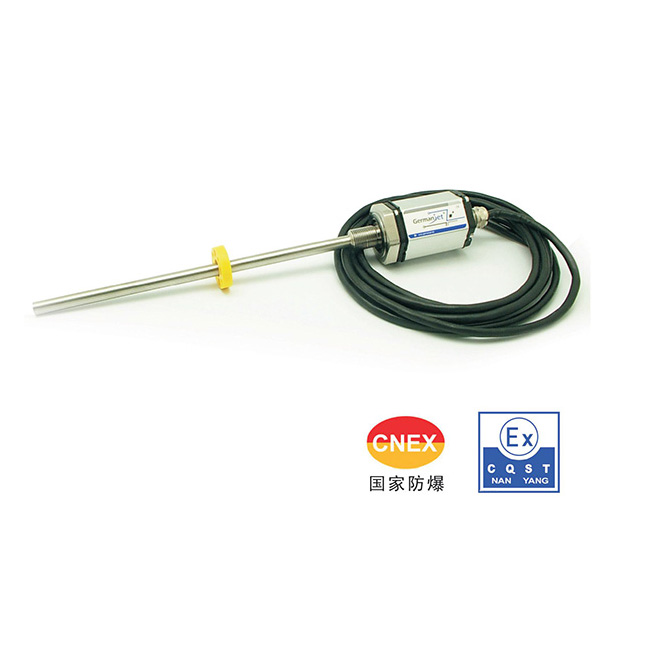

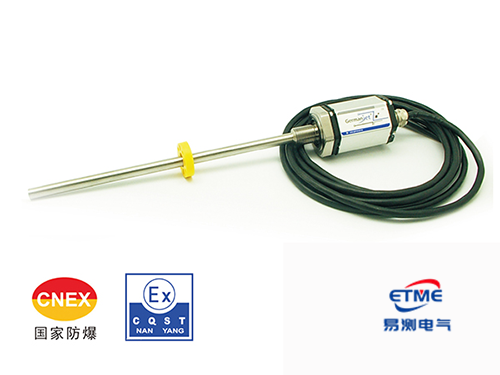

17EX 本安防爆磁致伸缩位移传感器产品介绍
17EX 是本安防爆型的磁悬浮位移传感器，按国家防爆电气产品质量监督检验中心的检验要求研制，已取得防爆合格证，防爆标志 Ex ia IIB T4 Ga，适用于 Zone 1、Zone 2 区域，符合 GB3836.1-2010 与 GB3836.4-2010。
「本安」的实际含义是：即使在故障状态下，传感器回路的能量也被限制在不足以点燃爆炸性气体的水平。所以这一型不能单独看待——它必须和安全栅（隔离栅）组成回路使用，系统整体的防爆性能由「传感器 + 安全栅 + 本安电缆」这一整条回路共同保证。选型时先确认现场的防爆区域等级，再定量程长度。
测量本身仍是磁致伸缩非接触方式，直接输出绝对值位移，无机械磨损，不需要重新标定与定期维护。供电为 +12V DC，用电量约 100 毫安（按量程而定）。重复精度小于满量程的 ±0.005%，非线性度小于满量程的 ±0.02%（最大 ±90 微米），更新时间 1200 毫米以内 0.5 毫秒、2500 毫米以内 1.0 毫秒。接头型式是直出电缆，防护等级 IP67；工作温度 -40℃ 到 +75℃，湿度 90% 且不能结露。
产品特点
- 已取得防爆合格证，标志 Ex ia IIB T4 Ga，适用于 Zone 1 / Zone 2 区域
- 本质安全型设计，故障状态下也不会产生足以点燃爆炸性气体的能量
- 必须与安全栅（隔离栅）配合组成回路，才能保证系统整体防爆性能
- 非接触磁致伸缩测量，无机械磨损，长期运行免标定免维护
- 直出电缆出线，中间插头环节少，IP67 防护
- 抗振 15g（10–2000Hz）、抗冲击 100g，适应恶劣工业现场
- 宽温工作 -40℃ 到 +75℃，适应户外与车间温差
- 供电 +12V DC，带极性保护至 -30V DC 与过压保护至 36V DC
典型应用
- 炼油厂加氢装置所在区域的位移与液位监测
- 化工反应釜区域的位移测量
- 天然气发电站的阀门开度与汽轮机位移监测
- 矿井下液压支架、煤气柜活塞的位置反馈
- 喷涂车间等存在可燃气体或蒸气场所内的位置控制
常见问题
这款必须配安全栅吗？
是。它属于本质安全型设备，必须与已经通过防爆认证的关联设备（如安全栅）配套使用，共同组成本质安全防爆系统。传感器本体不能直接接普通直流电源，否则失去本安保护。
和普通的 17 系列耐压测杆式是什么关系？
17EX 是在耐压测杆式的基础上按本安防爆要求研制、设计和制造的版本，保留了模块化组装与耐压结构的特点，同时取得防爆认证，可以进对应的爆炸危险场所。
防爆认证是怎么取得的？
产品按本安防爆要求研制、设计、制造，并取得国家防爆电气产品质量监督检验中心颁发的本安防爆合格证，可以进对应的爆炸危险场所使用。选型时把现场区域的气体组别和温度组别一并提出核对。
接线有哪些硬性要求？
现场的接线必须经过安全栅，本安侧与危险侧端子不能接错，安全栅的参数要与传感器本安参数逐项对照。接线前把防爆系统图纸对一遍，验收时按图逐条核对。
适合用在哪些危险场所？
化工、油气、制药等存在可燃性气体或蒸气的生产环节，以及液压缸行程监测这类需要防爆认证的位置。具体区域划分与设备保护级别要求，以现场防爆设计和验收标准为准。
