八通道 START/STOP 转 EtherCAT 集成模块产品介绍

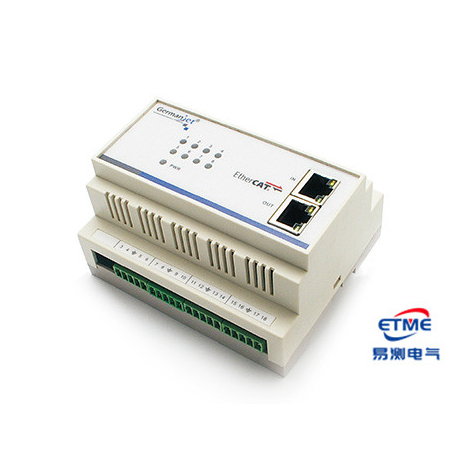

180095100x 是一块装在电控箱里的集成模块，一头接传感器，一头接总线。它最多接 8 支 1830 系列数码磁致伸缩位移传感器，把各支传感器发出的 START/STOP 差分数码脉冲逐路解码，再整合成一个 EtherCAT 节点上传给主站。
关键收益在「一个节点」这件事上。按常规做法，8 支传感器要挂 8 个总线节点，控制器得逐个扫描；压成 1 个节点之后，主站扫一次就能把 8 组位移数据全部读走，扫描周期明显缩短，布线也省下一大截。对多缸同步这类对实时性敏感的应用，这个差别是能感觉到的。

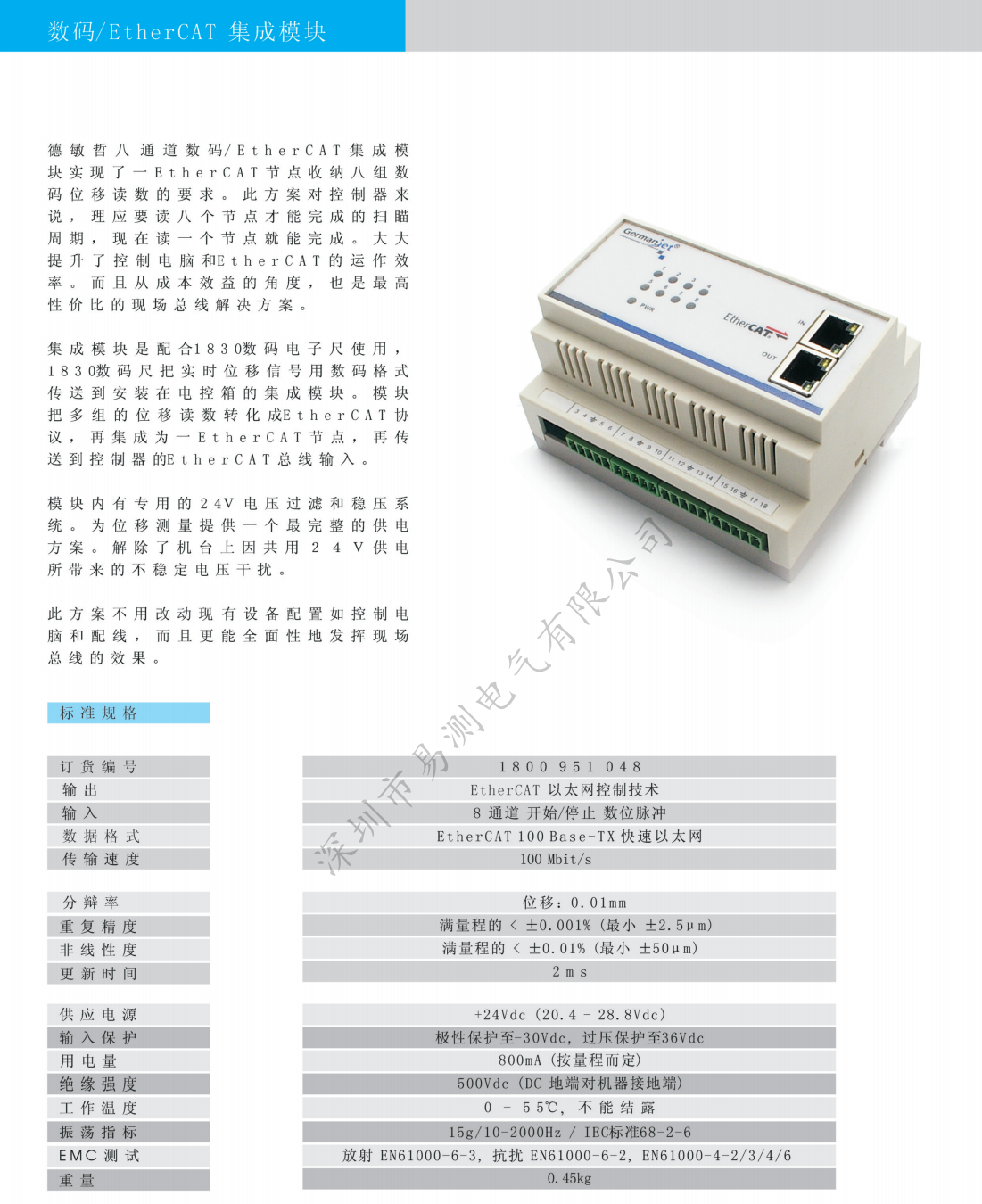

输出总线是 EtherCAT，采用 CoE（CANopen over EtherCAT，符合 DS301 / DS304）。分辨率与所用传感器一致，1830 系列典型值 0.005 毫米（依行程而定）；更新周期不超过 1 毫秒，实际取决于 EtherCAT 周期与节点负载。模块带 2 个 RJ45 口，支持菊花链组网，不需要额外加交换机。供电 +24V DC（20.4 至 28.8V），内部有专用滤波与稳压，能压住机台共用电源带来的波动。工作温度 -20℃ 到 +70℃，DIN 导轨安装。
产品特点
- 单模块最多接入 8 支 1830 系列数码位移传感器
- 8 组位移数据压成 1 个 EtherCAT 节点，主站扫描一次全部读走
- 内置二级滤波稳压，抑制机台 24V 共用电源引起的读数不稳
- 位移信号全程数码传输，抗变频器、焊接机与大功率电机干扰
- 2 个 RJ45 口支持菊花链（In / Out），无需外接交换机
- 符合 CoE（CANopen over EtherCAT）DS301 / DS304
- 更新周期不超过 1 毫秒，取决于总线周期与节点负载
- DIN 导轨安装，电控箱内标准位置即可固定
典型应用
- 多轴注塑机、压铸机的 4 至 8 支油缸同步位置反馈
- 材料试验机的多通道位移同步采集
- 大型自动化产线的多工位行程监测
- 老旧设备升级：保留原有 1830 数码尺，只新增 EtherCAT 上位通讯
常见问题
什么情况下需要用 8 通道集成模块？
一台设备上装多支磁致伸缩位移传感器、而控制系统只有一个 EtherCAT 口的时候。用集成模块把多路信号集中成一路总线输出，比每支传感器单独走一层网关省线、省柜内空间。
EtherCAT 接入对多轴同步有什么意义？
EtherCAT 是实时以太网协议，多轴之间的数据刷新同步性好，适合需要位置闭环同步的机构，比如多缸同步压制、多轴联动的成型设备。
和单支自带 EtherCAT 输出的传感器怎么选？
传感器数量少、点位分散，用自带总线输出的型号布线更简单；点位集中、通道数多，用 8 通道集成模块更整洁，柜内接线和维护都省事。按点数与布局定。
布线要注意什么？

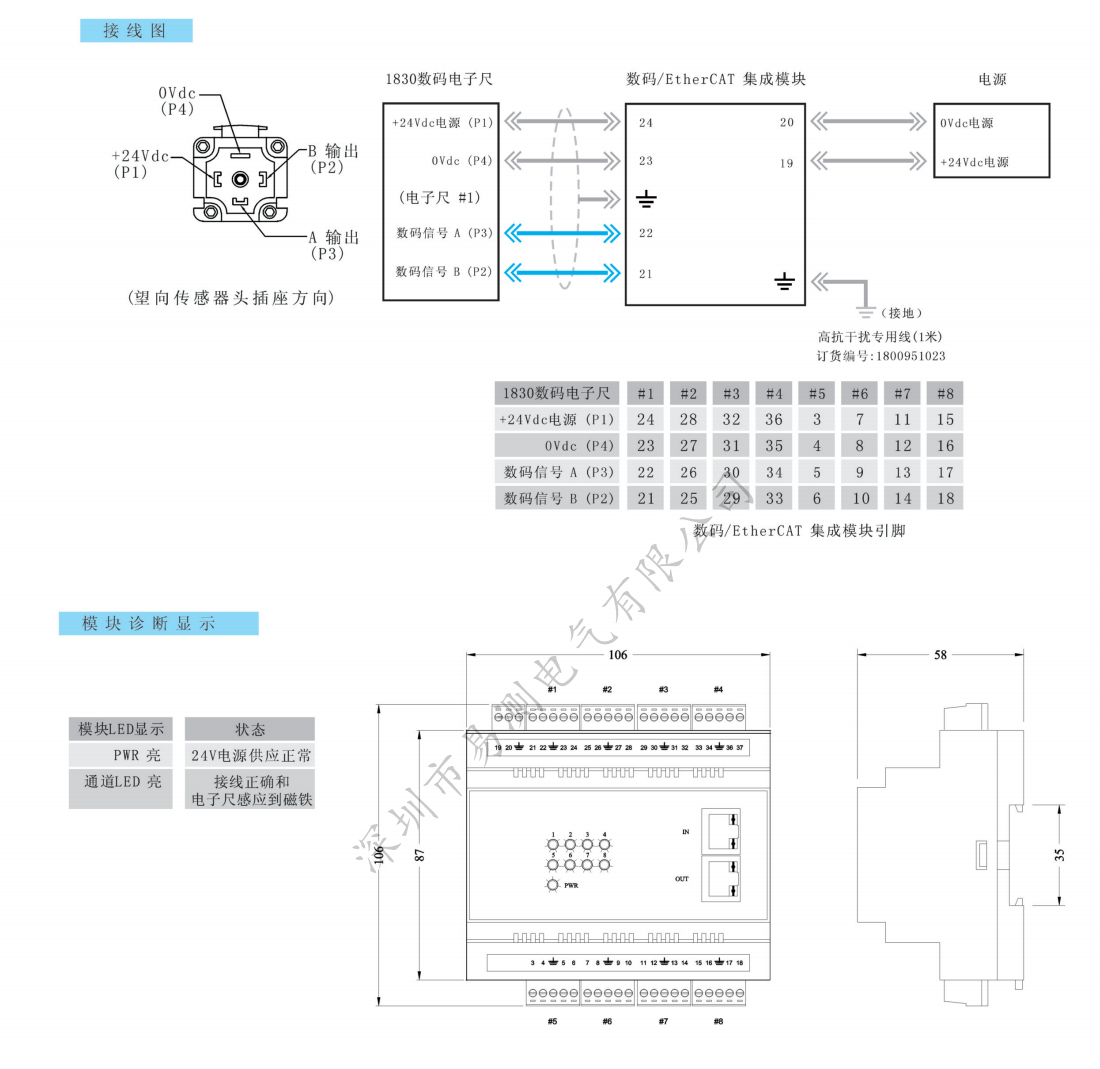

总线线缆与动力线分开走，接插件按 EtherCAT 规范做，拓扑结构和终端设置按模块说明书执行。总线网络最怕的是线序和终端接错，调试前先核实一遍。
选型时要确认哪些信息？
需要接入的传感器支数、传感器输出类型、控制器的总线接口与刷新周期要求，以及柜内安装空间。这几项确认好，模块规格就能一次定下来。
