ETL 系列铰链式磁致伸缩位移传感器产品介绍

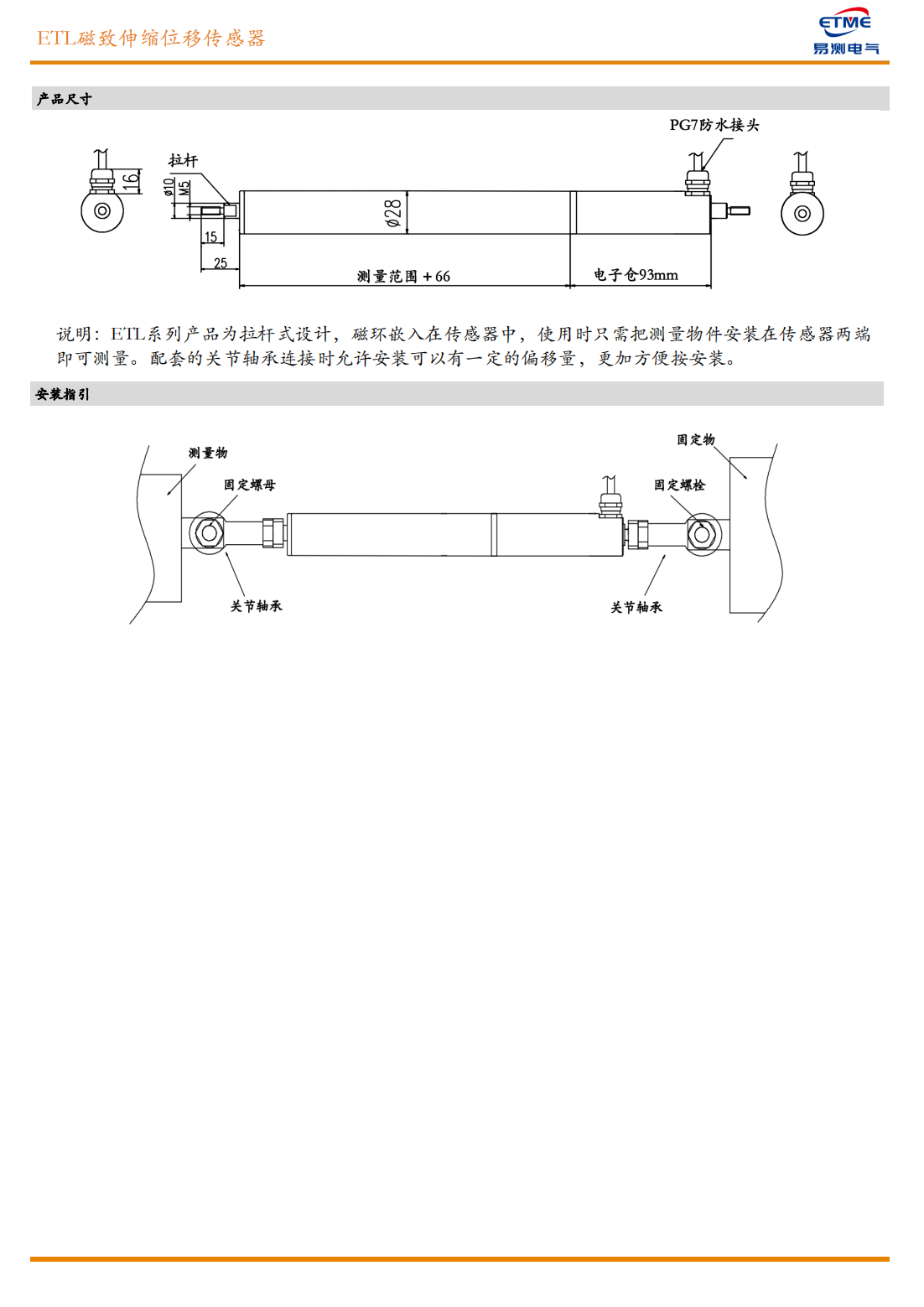

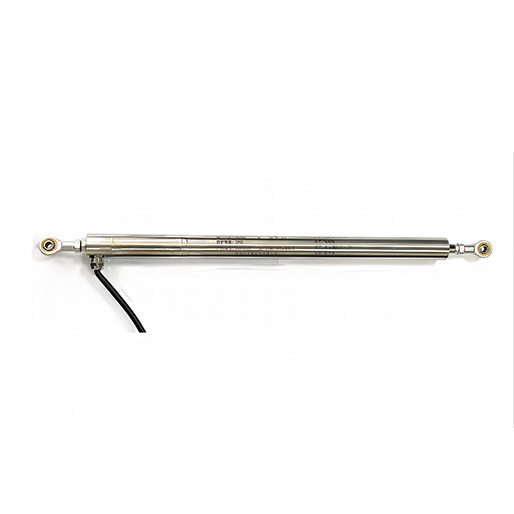

ETL 系列是拉杆式设计的磁致伸缩位移传感器，磁环嵌在传感器内部，使用时把测量物件装在传感器两端就能测，无需另配磁环支架。两端配的是鱼眼万向节（关节轴承），连接处允许存在一定的偏移量，对于测量点和固定点不在同一轴线上的场合特别方便，工程机械、液压缸、升降机构上用得比较多。

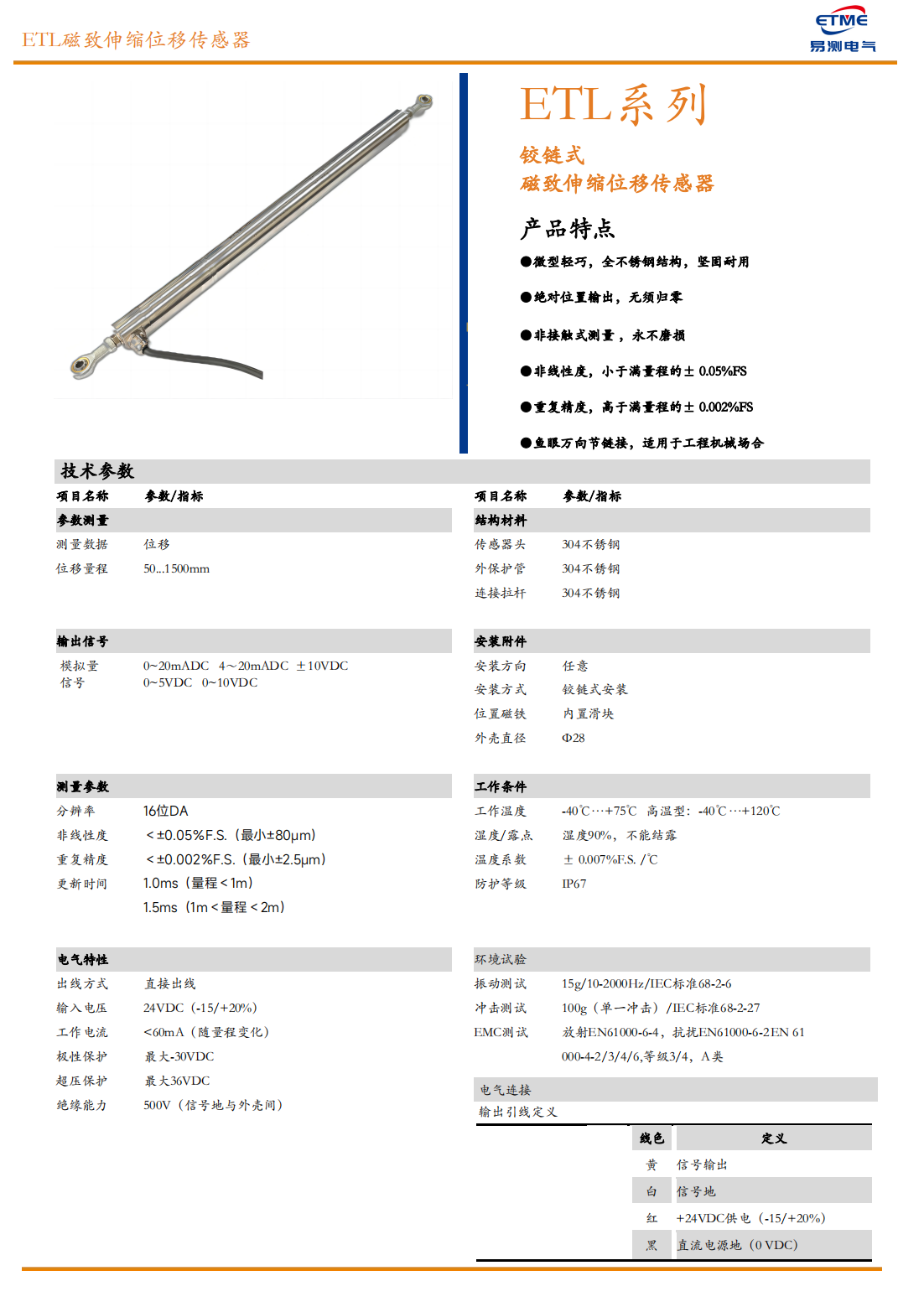

外形做得很小巧，整体不锈钢材质，结实耐用。测量是非接触式的，没有机械磨损，输出绝对位置，断电后重新上电不用归零。位移量程覆盖 50mm 到 1500mm；非线性度控制在满量程 ±0.05%FS 以内，重复精度优于满量程 ±0.002%FS。外壳直径 Φ28mm，电子仓长 93mm，防护等级 IP67。
输出可以选模拟量电流 0～20mADC、4～20mADC 或 ±10VDC，也可以走 0～5VDC、0～10VDC 电压信号；分辨率 16 位 DA，供电 24VDC、允许 -15% 到 +20% 波动，工作电流小于 60 毫安。更新时间随行程变化：量程 1 米以内是 1.0 毫秒，1 到 2 米之间是 1.5 毫秒。
常规型的工作温度到 +75℃；靠近热源或高温车间，选 -40℃ 到 +120℃ 的高温型。安装方向不限，但两端关节轴承要留够活动余量，别让传感器本体承受轴向力；信号线和动力线分开敷设，长距离传输改用屏蔽电缆，屏蔽层单端接地。
产品特点
- 微型轻巧，全不锈钢结构，坚固耐用
- 绝对位置输出，无须归零
- 非接触式测量，没有磨损
- 非线性度小于满量程的 ±0.05%FS，重复精度高于满量程的 ±0.002%FS
- 鱼眼万向节连接，适用于工程机械场合
典型应用
- 工程机械的油缸行程测量
- 液压缸、气缸的位移反馈
- 安装点与测量点不对中的机构
- 需要绝对位置输出、免维护的在线监测场合
常见问题
鱼眼万向节解决的是什么安装难题？
两端配的是鱼眼万向节（关节轴承），连接处允许存在一定的偏移量，测量点和固定点不在同一轴线上的场合特别方便。工程机械、升降机构这类结构很难做到精确同轴，用铰接式就省掉了反复找正的工作。
还要单独配磁环支架吗？
不需要。磁环嵌在传感器内部，使用时把测量物件装在传感器两端就能测，少了外置磁环和支架，安装件少、故障点也少。
精度和量程是多少？
非线性度小于满量程的 ±0.05%FS，重复精度高于满量程的 ±0.002%FS，位移量程覆盖 50mm 到 1500mm。外壳直径 Φ28mm，电子仓长 93mm，防护等级 IP67。
断电后需要重新归零吗？
不需要。测量是非接触式的，没有机械磨损，输出绝对位置，断电后重新上电不用归零。对不方便停机复位的户外设备来说，这一点很实用。
主要用在哪些设备上？
工程机械的油缸行程测量、液压缸与气缸的位移反馈、安装点与测量点不对中的机构，以及需要绝对位置输出、免维护在线监测的场合。
