港珠澳大桥应用拉绳位移传感器测量桥面链接缝的技术方案

作者:易测电气技术团队 阅读约 5 分钟 时间:2026-08-26更新于 2026-11-07

大型桥梁的桥面不是一整块,中间要留伸缩缝,让结构在温度变化、车辆荷载、风振下能自由变形。伸缩缝的位移量是结构健康监测里的一个关键指标,太小说明缝被卡住,太大说明约束失效,两种情况都要及时处理。

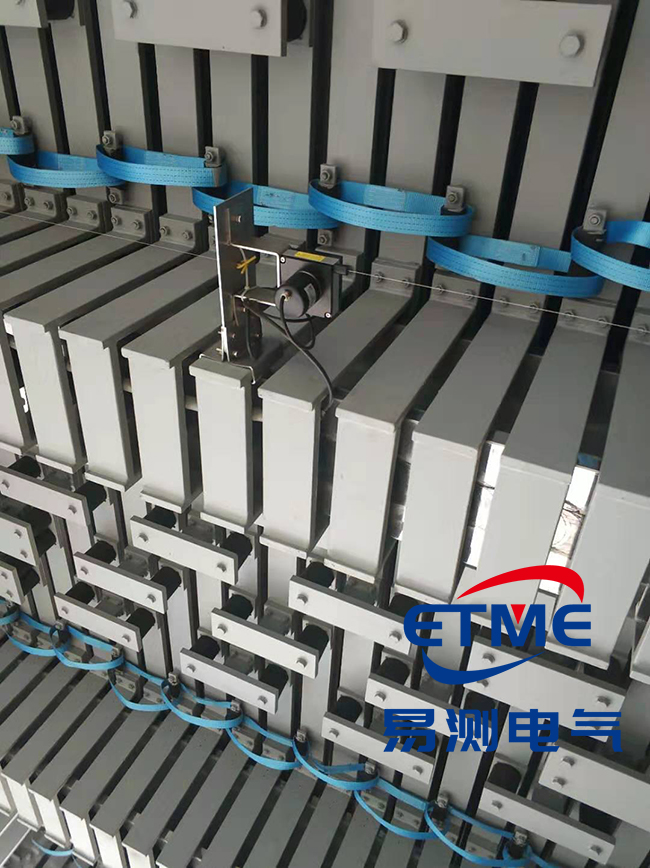

港珠澳大桥应用拉绳位移传感器测量桥面链接缝的技术

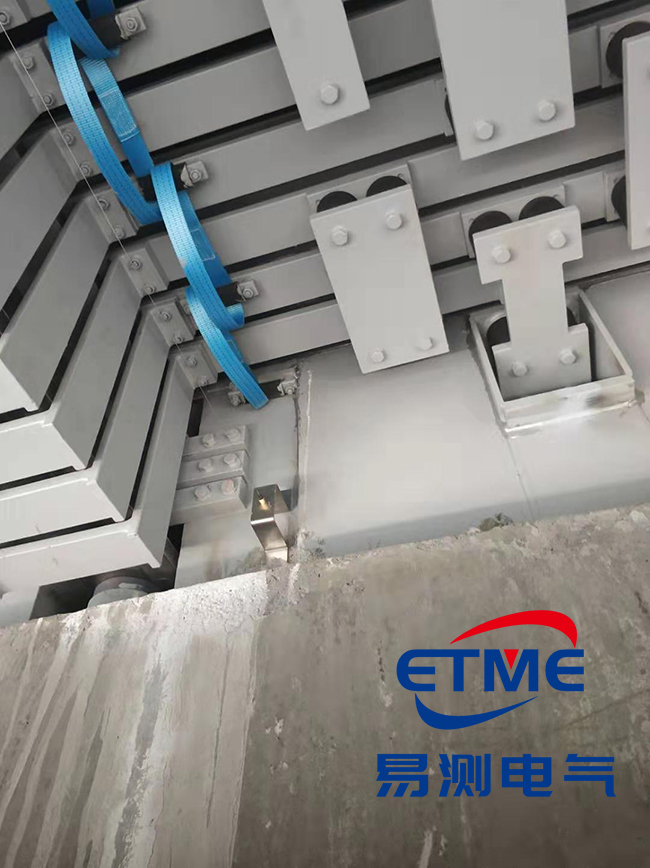

港珠澳大桥应用拉绳位移传感器测量桥面链接缝的技术(图2)

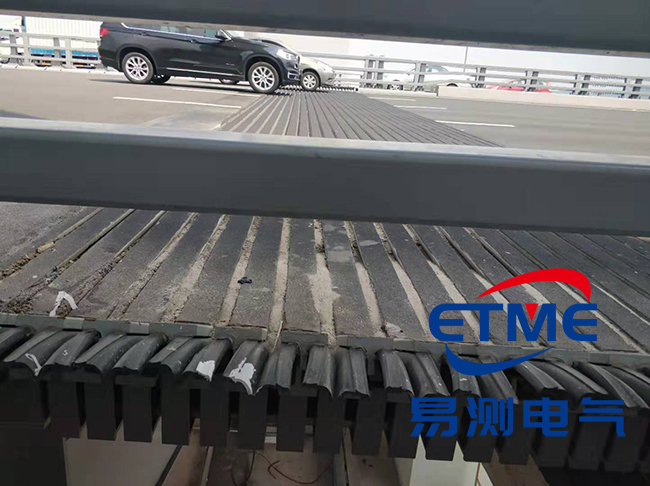

港珠澳大桥应用拉绳位移传感器测量桥面链接缝的技术(图3)

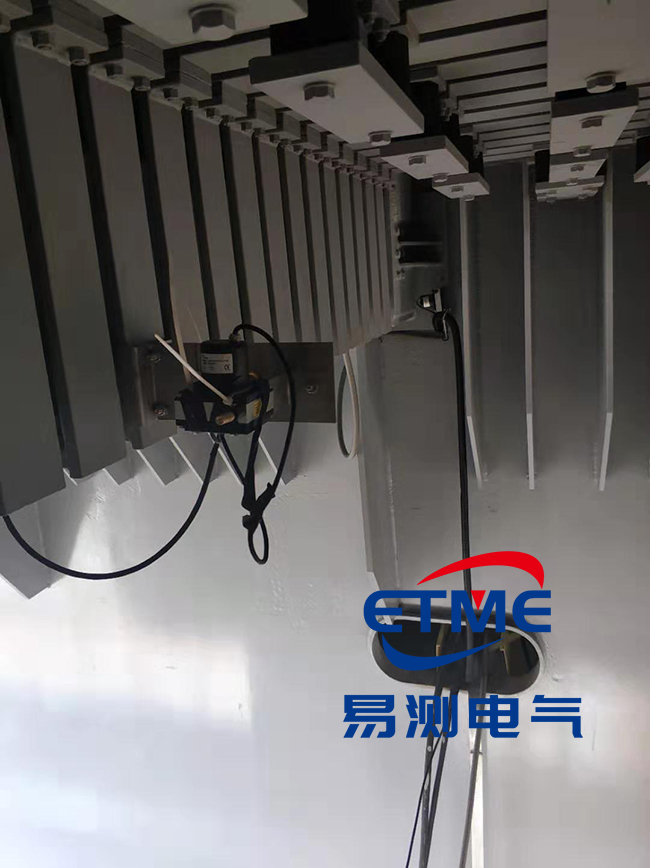

港珠澳大桥应用拉绳位移传感器测量桥面链接缝的技术(图4)

为什么要监测伸缩缝位移

  • 温度效应:钢结构热胀冷缩明显,夏季和冬季缝宽差异可观。
  • 荷载作用:重车通过时缝宽会瞬时变化,长期反复可能引起疲劳。
  • 结构异常:支座沉降、梁体偏移都会从缝宽数据上反映出来。

拉绳位移传感器在桥梁上的用法

项目 做法
安装位置 伸缩缝两侧的相邻梁体之间
固定方式 一端固定传感器本体,另一端把钢丝绳连到对侧锚点
量程选择 覆盖设计最大伸缩量并留余量
输出方式 模拟量或 RS485,接入监测系统
环境要求 户外高湿高盐,防护等级和防腐要重点关注

户外长期监测的要点

  • 桥梁上风吹、车振、温变叠加,传感器与固定支架的连接要做防松处理。
  • 钢丝绳长期暴露,要防止积尘和锈蚀,走线路径避免锐边摩擦。
  • 夏季钢面温度高,传感器外壳和线缆的耐温要留余量。
  • 数据要连续记录,单点读数说明不了问题,趋势才有判断价值。

桥梁位移监测的几种方案对比

方案 原理 特点
拉绳位移传感器 钢丝绳牵引测量 量程大、安装简便,需防风雨侵蚀
磁致伸缩位移传感器 非接触磁环测量 精度高、寿命长,安装精度要求高
LVDT 差动变压器 量程小,多用于实验室
振弦式位移计 频率变化测量 适合长期埋设,量程小
激光位移计 光学测量 精度高,受雨雾影响

数据怎么用

伸缩缝位移是连续变化的量,单次读数意义有限,重要的是趋势和速率。监测系统一般会设定几级阈值:超过设计伸缩量的一定比例先提示,超过设计值报警。同时把缝宽和结构温度放在一起看,温度正常的日变化是缓变,如果出现不随温度变化的突变量,就要排查支座和梁体。测点建议布在跨中与桥台附近,覆盖不同受力位置。

把温度引起的那部分位移剥出来

伸缩缝的位移里,一部分是车流和结构受力造成的,另一部分来自热胀冷缩。夏天正午和凌晨的读数能差出十几毫米,如果不把这部分剥开,看到曲线上下起伏会以为是结构异常。

做法是在同一断面加一路温度测量,把位移和温度两条曲线叠在一起看。同向、同频、滞后半小时左右的那一段,基本可以判定是温度项,剩下的才是车流和结构引起的。

安装位置也有讲究。监测点选在不受日照直射的梁底或者箱梁内部,传感器本身再套一层遮阳罩。装在向阳面上的传感器,本体温度一天里能变化三四十度,自身零点漂移会混进数据里,幅度比真实位移还明显。

回传间隔按用途定。看长期趋势,十五分钟一次就够;要做车流荷载分析,得按秒级采。两种需求用同一台设备承担时,通常把原始数据存在本地,只把统计值往上传。

常见问题

桥梁伸缩缝位移怎么监测?

在伸缩缝两侧的相邻梁体之间安装拉绳位移传感器:一端固定传感器本体,另一端把钢丝绳连到对侧锚点。量程要覆盖设计最大伸缩量并留余量,输出方式用模拟量或 RS485 接入监测系统,户外高湿高盐环境要重点关注防护等级和防腐。

为什么桥梁要监测伸缩缝位移?

三个原因:温度效应(钢结构热胀冷缩明显,夏季和冬季缝宽差异可观);荷载作用(重车通过时缝宽会瞬时变化,长期反复可能引起疲劳);结构异常(支座沉降、梁体偏移都会从缝宽数据上反映出来)。

桥梁位移监测有哪几种方案?

拉绳位移传感器(钢丝绳牵引测量,量程大、安装简便,需防风雨侵蚀);磁致伸缩位移传感器(非接触磁环测量,精度高、寿命长,安装精度要求高);LVDT(差动变压器,量程小,多用于实验室);振弦式位移计(频率变化测量,适合长期埋设,量程小);激光位移计(光学测量,精度高,受雨雾影响)。

桥梁位移监测怎么把温度引起的那部分剥出来?

在同一断面加一路温度测量,把位移和温度两条曲线叠在一起看。同向、同频、滞后半小时左右的那一段,基本可以判定是温度项,剩下的才是车流和结构引起的。夏天正午和凌晨的读数能差出十几毫米,不剥开容易把曲线起伏误判成结构异常。

桥梁位移监测传感器装在什么位置?

监测点选在不受日照直射的梁底或者箱梁内部,传感器本身再套一层遮阳罩。装在向阳面上的传感器,本体温度一天里能变化三四十度,自身零点漂移会混进数据里。回传间隔按用途定:看长期趋势十五分钟一次就够,做车流荷载分析得按秒级采。
