DT防爆拉绳位移传感器在压力容器中的应用与案列

作者:易测电气技术团队 阅读约 5 分钟 时间:2026-08-25更新于 2026-11-08

压力容器这类设备,内部压力和介质往往处在爆炸性环境里,普通传感器不能直接进现场。DT 防爆拉绳位移传感器是为危险区域设计的,本体按本安型要求做过检验,可以在规定的危险场所使用。

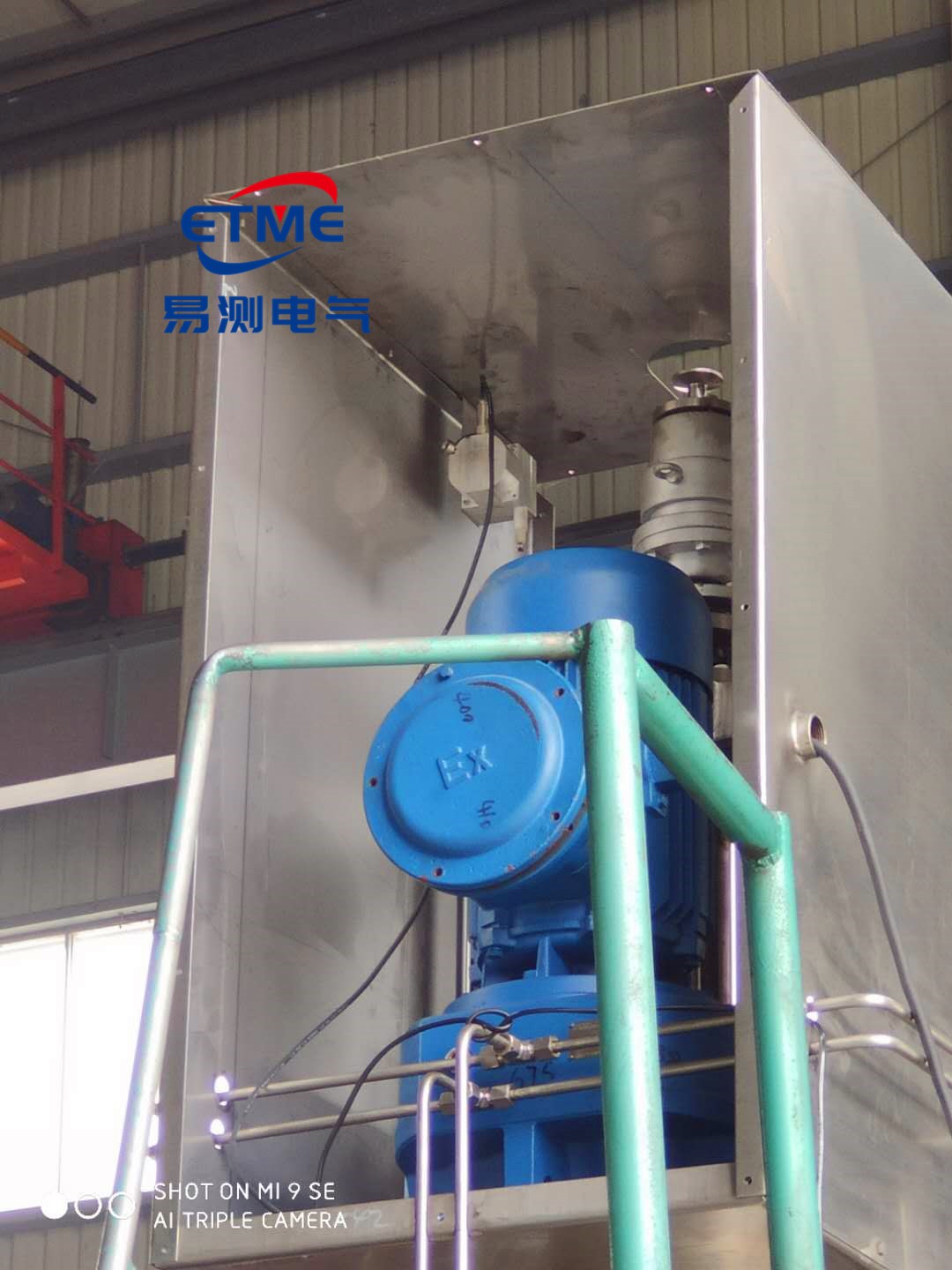

DT防爆拉绳位移传感器在压力容器中的应用与案列

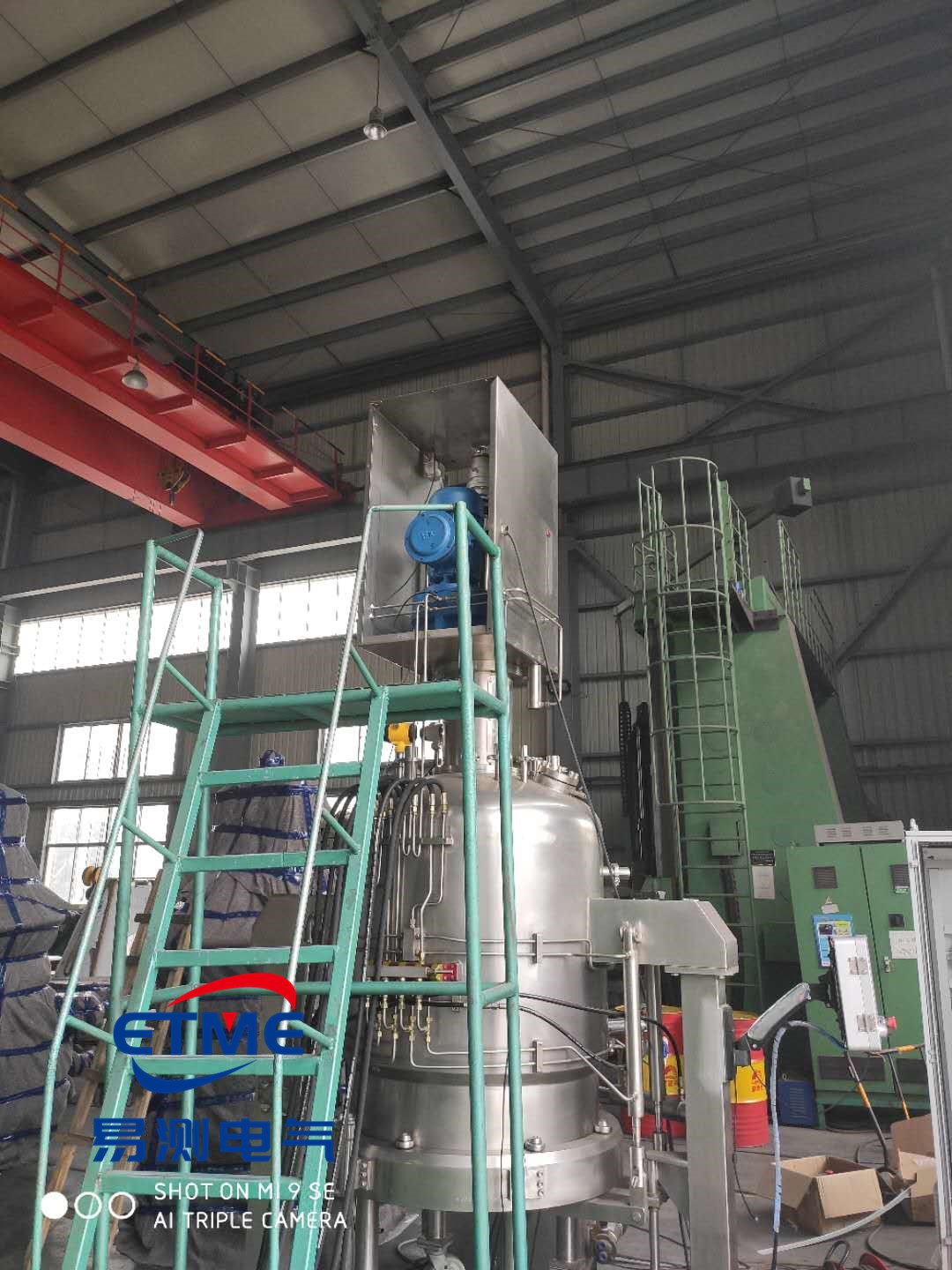

DT防爆拉绳位移传感器在压力容器中的应用与案列(图2)

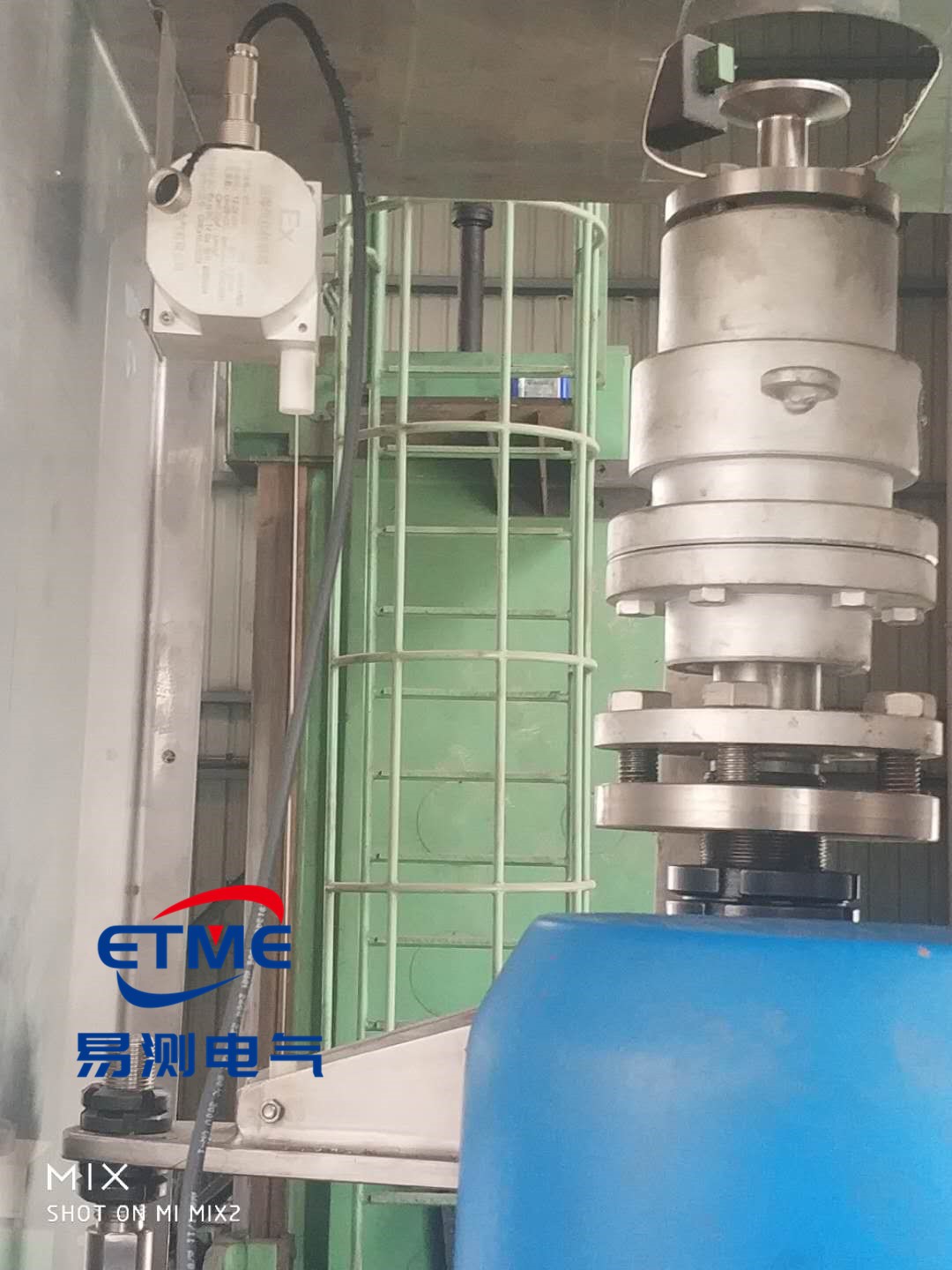

DT防爆拉绳位移传感器在压力容器中的应用与案列(图3)

防爆依据

项目 内容
检验机构 国家级仪器仪表防爆安全监督检验站(NEPSI)
产品检验 国家防爆电气产品质量监督检验中心(CQST)检验合格
证书 取得防爆合格证
防爆标志 Ex ia IIC T4 Ga
认证标准 GB3836.1-2010 爆炸性环境 第 1 部分:设备 通用要求
GB3836.4-2010 第 4 部分:由本质安全型 “i” 保护的设备
GB3836.20-2010 第 20 部分:设备保护级别(EPL)为 Ga 级的设备

使用环境条件

条件 范围
环境温度 -40℃ ~ +70℃
大气压力 80kPa ~ 110kPa
相对湿度 ≤98%
适用场所 IIA~IIC 级、T1~T4 组可燃气体或蒸气与空气混合形成的爆炸危险场所

安全栅回路怎么配

本安型设备要在危险区和安全区之间加安全栅(隔离式或齐纳式),把进入危险区的能量限制在安全范围内。配安全栅时要注意三点:安全栅的允许输出电压和电流要匹配传感器;关联设备的参数要与传感器铭牌上的本安参数对应;整个回路的分布电感和电容要在允许范围内,这部分取决于电缆长度和类型,布线方案定了之后要核算一次。

压力容器上的安装注意

  • 传感器本体和支架要有可靠等电位连接,避免静电积聚。
  • 钢丝绳出入口要顺畅,容器上的搅拌或升降动作不能与绳产生干涉。
  • 危险区内的接线盒、接插件都要用防爆型,不能随手用普通件替代。
  • 检修时的拆卸作业要按危险区作业规范执行。

压力容器上的行程与接口各家不同,同系列还有多种量程与安装结构可选,选型时可参考本安防爆拉绳位移传感器系列页。

本安型和其他防爆型式的区别

本安型(Ex i)通过限制电路能量,让它在故障状态下也点不着爆炸性混合物,所以允许带电作业,适合需要经常调试和维护的测量点。隔爆型(Ex d)靠外壳承受内部爆炸并阻止火焰外传,体积和重量都大得多。测量类应用多用本安型,接线和维护都方便。

想先补齐防爆基础知识,可以看:防爆位移传感器知识合集。

落到具体型号上,这类工况对应的是 本安防爆拉绳位移传感器,参数与安装方式在产品页上能直接对。

常见问题

防爆拉绳位移传感器用在什么场合?

用在压力容器这类内部压力和介质处在爆炸性环境里的设备上。DT 防爆拉绳位移传感器是为危险区域设计的,本体按本安型要求做过检验,可以在规定的危险场所使用。

DT防爆拉绳位移传感器的防爆标志是什么?

Ex ia IIC T4 Ga。产品经国家级仪器仪表防爆安全监督检验站(NEPSI)检验、国家防爆电气产品质量监督检验中心(CQST)检验合格,取得防爆合格证,认证标准包括 GB3836.1-2010、GB3836.4-2010 与 GB3836.20-2010。

防爆拉绳位移传感器的使用环境条件是什么?

环境温度 -40℃~+70℃、大气压力 80kPa~110kPa、相对湿度 ≤98%,适用于 IIA~IIC 级、T1~T4 组可燃气体或蒸气与空气混合形成的爆炸危险场所。

本安型防爆传感器需要配安全栅吗?

需要。本安型设备要在危险区和安全区之间加安全栅(隔离式或齐纳式),把进入危险区的能量限制在安全范围内。配安全栅时要注意三点:安全栅的允许输出电压和电流要匹配传感器;关联设备的参数要与传感器铭牌上的本安参数对应;整个回路的分布电感和电容要在允许范围内,这部分取决于电缆长度和类型,布线方案定了之后要核算一次。

防爆拉绳位移传感器装在压力容器上要注意什么?

传感器本体和支架要有可靠等电位连接,避免静电积聚;钢丝绳出入口要顺畅,容器上的搅拌或升降动作不能与绳产生干涉;危险区内的接线盒、接插件都要用防爆型,不能随手用普通件替代;检修时的拆卸作业要按危险区作业规范执行。

相关产品:防爆位移传感器

压力容器上用得多的几个结构,量程段也覆盖到了:防爆拉绳式、防爆拉杆式、防爆滑块式。

延伸阅读:DT 本安防爆位移传感器:使用条件与安装维护 | 防爆位移传感器选型四步:危险区域、防爆型式、安全栅回路与电缆接地 | 本安防爆位移传感器的回路怎么配?安全栅选型、电缆长度与接地

选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题,站里另有一页 位移传感器常见问题解答,按主题分类整理,遇疑难项可对照查阅。
