磁致伸缩位移传感器凭借非接触式测量、绝对输出、免维护等核心优势，已成为液压系统、注塑机、风电变桨等工业场景的常用位置检测方案。易测电气作为 Germanjet 德敏哲品牌的核心代理商与技术服务商，提供从内置油缸型到外置安装型、从模拟量到工业以太网全协议的产品线。
这里围绕 17 系列、18 系列、19 系列三大主力产品线，从安装方式、输出信号、环境适应性三个维度，帮助快速锁定适合工况的型号。
17 系列：耐压测杆式，专为液压缸内置设计
17 系列耐压测杆式磁致伸缩位移传感器采用全不锈钢耐压外管与六角法兰结构，可直接安装于液压缸内部。它的突出特点是电子仓与感应杆可完全分离——校准或维护时只需拔出电子模块，耐压管无需退出油缸，大幅缩短停机时间。
关键参数如下：
- 供电：+24V DC（20.4～28.8V DC），具备极性保护与过压保护；
- 输出信号：0～10V、10～0V 双输出、4～20mA、0～20mA、Start/Stop；
- 重复精度：优于 ±0.005% FS；
- 非线性度：优于 ±0.02% FS（±90μm）；
- 工作温度：-40℃ ～ +75℃；
- 防护等级：IP65（正确连接插头时）；
- 更新时间：0.5ms（量程 ≤1200mm）/ 1.0ms（≤2400mm）/ 2.0ms（≤4800mm）；
- 适用场景：冶金轧机液压 AGC 系统、注塑机合模定位、压机滑块行程控制。

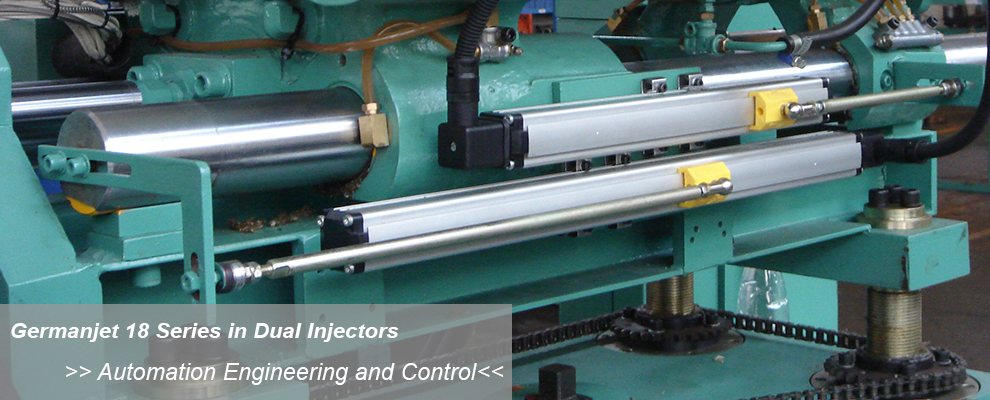

18 系列：外置式磁悬浮，安装灵活
18 系列外置式磁悬浮位移传感器采用非接触式磁致伸缩测量技术，铝成型外壳达到 IP65 防护等级，固定夹片设计使安装很简便。不需要在油缸上开孔加工，适合既有设备的改造升级。
安装注意：磁块与感应杆平行间隙建议不大于 3mm；双磁铁应用时，两磁块间距至少 76mm；强干扰环境建议采用 Start/Stop 输出配合总线转换模块使用。
适用场景：直线模组定位、物料搬运设备、包装机械、木工机械。

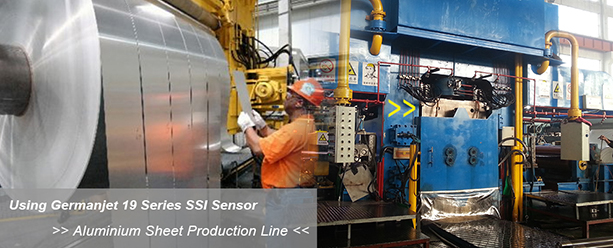

19 系列：数码智能型，工业通信协议覆盖较全
19 系列是 Germanjet 新一代数码智能型磁致伸缩位移传感器，除传统模拟量（0～10V / 4～20mA）外，还支持 SSI、CANbus、Profinet、Profibus、EtherCAT 等主流工业总线协议，可直接接入 PLC 与工业以太网系统。
19 系列按安装方式分为三个子型号：
- 19H 型（内置油缸型）——专为炼油、化工、发电、制药等苛刻环境设计，耐压外管可直接安装于油缸内部，防护等级最高；
- 19P 型（外置杆型）——铝成型外壳达到 IP67 防护等级，比 18 系列防护更强，适合高粉尘、高压水冲洗环境；
- 19D 型（分体式）——专为空间受限的油缸设计，两端带 U 形吊环，传感杆通过活塞孔装入，电子头通过接合板底面电缆进线，安装紧凑。
适用场景：风电变桨系统、港口机械、盾构机推进油缸、造纸设备。

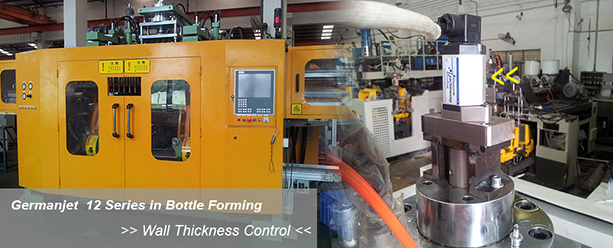

12 系列：壁厚控制伺服油缸专用
12 系列外置式杆型磁致伸缩位移传感器专为壁厚控制伺服油缸设计，感应外管为不锈钢材质，电子部分与感应管模块分离，维护时不需要拆卸感应管，可提升产线效率。
适用场景：塑料挤出机壁厚控制、吹膜机模头调节、化纤纺丝设备。
选型速查表
| 系列 | 安装方式 | 输出信号 | 防护等级 | 典型应用 |
|---|---|---|---|---|
| 17 系列 | 液压缸内置（耐压测杆） | 0～10V / 4～20mA / Start-Stop | IP65 | 冶金轧机、注塑机 |
| 18 系列 | 外置式（磁悬浮） | 0～10V / 4～20mA / Start-Stop | IP65 | 直线模组、包装机械 |
| 19H 型 | 液压缸内置 | Profinet / EtherCAT / SSI 等 | IP65 及以上 | 风电、港口机械 |
| 19P 型 | 外置杆型 | Profinet / EtherCAT / SSI 等 | IP67 | 高粉尘、水洗环境 |
| 19D 型 | 分体式（U 形吊环） | Profinet / EtherCAT / SSI 等 | IP65 | 空间受限油缸 |
| 12 系列 | 壁厚控制油缸专用 | 模拟量 / 数字量 | IP65 | 挤出机、吹膜机 |
怎么选：三个要素对照
- 安装空间：缸内空间充足选 17 系列或 19H 型；不许开孔改造选 18 系列或 19P 型；油缸极短选 19D 型分体式。
- 输出协议：单机闭环用模拟量即可；需要同时读取温度、报警等诊断信息，或走工业以太网，选 19 系列总线型。
- 环境等级：常规车间 IP65 够用；高粉尘、高压水冲洗选 IP67；有腐蚀性介质或防爆要求时按对应认证型号选。
如果对具体型号仍有疑问，可把设备类型、缸径行程、现有控制系统协议与现场环境条件提供给我们，易测电气技术团队会给出对应型号建议与样品测试支持。
18 系列对应的是外置安装场景，其外形尺寸、出线方式与量程分档，可参考外置式磁致伸缩位移传感器的资料页逐项确认。
常见问题
17 系列和 18 系列怎么区分？
17 系列是耐压测杆式，采用全不锈钢耐压外管与六角法兰结构，可直接安装于液压缸内部，电子仓与感应杆可完全分离；18 系列是外置式磁悬浮，不需要在油缸上开孔加工，适合既有设备的改造升级。
双磁铁应用时磁块间距要多远？
18 系列双磁铁应用时，两磁块间距至少 76mm；磁块与感应杆的平行间隙建议不大于 3mm，强干扰环境建议采用 Start/Stop 输出。
需要接入工业以太网该选哪个系列？
19 系列数码智能型，除传统模拟量（0～10V、4～20mA）外，还支持 SSI、CANbus、Profinet、Profibus、EtherCAT 等主流工业总线协议，可直接接入 PLC 与工业以太网系统。
油缸极短、缸体不许开孔分别怎么选？
不许开孔改造选 18 系列或 19P 型；油缸极短选 19D 型分体式；缸内空间充足选 17 系列或 19H 型。
壁厚控制伺服油缸用什么传感器？
12 系列外置式杆型磁致伸缩位移传感器专为壁厚控制伺服油缸设计，感应外管为不锈钢材质，电子部分与感应管模块分离，维护时不需要拆卸感应管；适用塑料挤出机壁厚控制、吹膜机模头调节、化纤纺丝设备。
选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题，站里另有一页 位移传感器常见问题解答，按主题分开整理，遇到拿不准的可以对着翻。
