FCD12回弹式位移传感器：0.001mm分辨率，霍尔原理重新定义精密测量

在轴径跳动检测、液压缸定位、阀门开度控制等工业精密测量场景中，传统电位器式位移传感器常常因为机械磨损、寿命短、精度衰减而让工程师头疼。易测电气推出的 FCD12 系列电感式（霍尔原理）回弹式位移传感器，以无接触测量、0.001mm 分辨率、IP67 防护三大核心优势，成为精密检具与自动化设备的新选择。

一、霍尔原理：告别机械磨损，寿命突破5000万次

FCD12 系列基于霍尔效应（Hall Effect）原理开发，传感器内部没有滑动触点或电阻片，而是通过霍尔元件检测磁场变化来精确反映位移量。这意味着：

• ✅ 零机械磨损 —— 测头来回运动不会造成传感器性能衰减
• ✅ 超长寿命 —— 理论寿命 ≥ 5000 万次，远超传统电位器型传感器
• ✅ 高重复精度 —— 重复定位精度达 0.003mm（3μm），满足精密检具要求

对于需要高频次往复测量的检具、在线检测设备而言，FCD12 的"无磨损"特性意味着更低的维护成本和更稳定的长期精度。

二、0.001mm 分辨率：捕捉每一微米的变化

FCD12 的分辨率高达 0.001mm（1μm），线性度 ±0.3% FS，在同类回弹式传感器中处于领先水平。这一指标意味着：

• ? 可精确检测轴径的微小圆度偏差
• ? 可捕捉液压缸活塞的微米级位移变化
• ? 可识别阀门密封面的磨损趋势

传感器的刷新频率高达 1000Hz，能够实时响应高速运动部件的位置变化，不会因信号延迟而影响控制精度。

三、双量程 + 双测头：灵活适配不同工况

FCD12 提供两种标准量程：

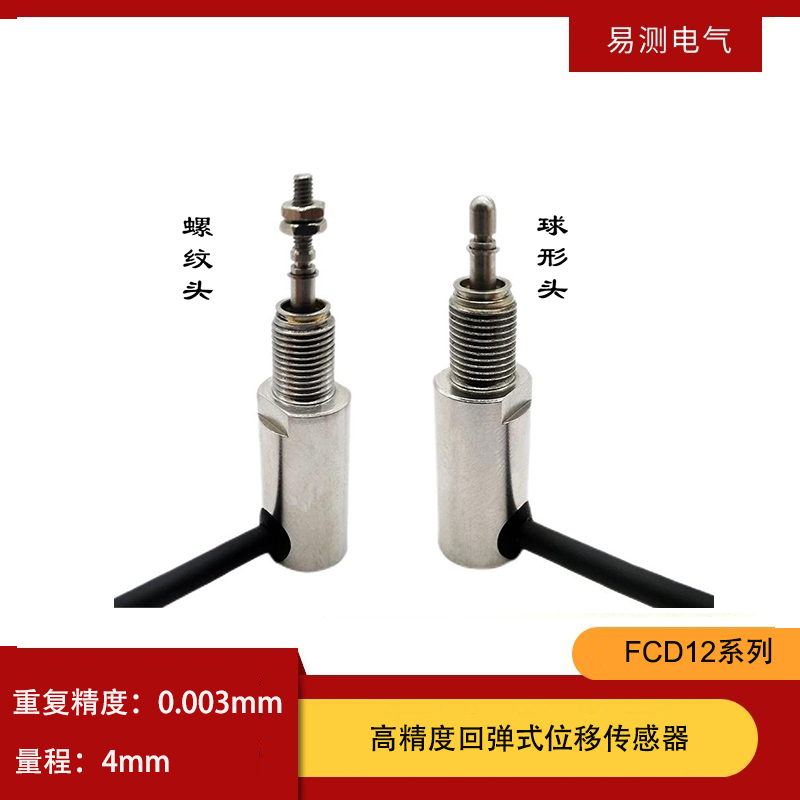

测头提供球型头和M2.5 螺纹头两种选择：

• 球型头：适合平面、曲面接触测量，自动对中，安装容错率高
• M2.5 螺纹头：可自定义测针长度与形状，适合特殊工件或空间受限场合

四、IP67 防护 + 宽温工作：无惧恶劣工业环境

FCD12 采用全密封设计，防护等级达到 IP67，可完全防止粉尘侵入，并能承受短时浸水。配合 –30℃ ～ +80℃ 的宽工作温度范围，即使在以下严苛环境中也能稳定工作：

• ? 铸造车间的高温粉尘环境
• ? 冷库/冷冻线的低温工况
• ? 切削液飞溅的机加工现场
• ?️ 油污严重的液压设备旁

此外，传感器具备 25bar 耐压能力，可承受一定程度的液压冲击；50g 抗冲击（11ms）和 15g 抗振动（10–1000Hz）指标，确保在重型设备上的可靠运行。

五、输出信号灵活：直出或搭配变送器

FCD12 传感器本体可直接输出：

• 0.5–4.5V（供电 12V DC，6–24V 宽压）
• 0.3–3.3V（适合低电压系统）

如需标准工业信号，可加配信号变送器，转换为：

• ? 0–10V 电压输出
• ? 4–20mA 电流输出（适合远距离传输）
• ? RS485 数字输出（支持 Modbus RTU，需选购 V3 输出型）

出线方式支持侧方出线和直出线两种，引线长度标准 2 米，满足不同安装布线需求。

六、典型应用场景

① 轴径跳动在线检测
FCD12 球型测头紧贴旋转轴表面，实时反馈径向跳动量，分辨率 1μm，可有效识别主轴圆度超差、轴承磨损等隐患。

② 液压缸活塞定位
将 FCD12 安装在油缸端盖或活塞杆旁，可精确测量活塞位移量，刷新频率 1000Hz 确保动态响应不丢失。

③ 阀门开度检测与控制
FCD12 的 IP67 防护和 25bar 耐压使其非常适合阀门密封面磨损监测与开度反馈控制。

④ 辊缝间隙测量
在冶金轧机中，FCD12 可实时监测上下辊之间的间隙变化，为 AGC 自动厚度控制系统提供精准反馈。

⑤ 车辆制动装置磨损测量
制动盘/制动片的磨损量通常在毫米级，FCD12 的 0.001mm 分辨率可精确跟踪磨损趋势，实现预防性维护。

七、选型提示

选型时请重点关注以下要素：

1. 量程：根据最大位移量选择 4mm 或 10mm 型，建议预留 20% 余量
2. 测头类型：平面/曲面接触选球型头，特殊工件选 M2.5 螺纹头自定义测针
3. 信号类型：短距离选电压输出，远距离选 4–20mA，多点组网选 RS485
4. 出线方式：空间受限选侧方出线，走线方便选直出线
5. 供电电压：确认现场电源为 12V / 24V DC，FCD12 支持 6–24V 宽压

如需选型图纸、尺寸参数或样品测试，欢迎联系易测电气技术团队获取一对一支持。
