磁致伸缩位移传感器：不接触就能"感知"位置的工业黑科技

一句话理解它是什么

磁致伸缩位移传感器，说白了就是一种"不碰就能测位置"的装置。它通过磁场和声波的配合，精确知道某个东西移动了多远、在哪个位置、速度有多快——而且永远不会因为摩擦而磨损。

在易测电气的产品体系中，磁致伸缩位移传感器与拉绳位移传感器、LVDT位移传感器、直线位移传感器并列为四大核心位移检测方案，各自适配不同的工业场景。

它是怎么工作的？（不讲公式，只讲逻辑）

想象一下这个场景：

你在一根铁管里发一束"信号弹"，铁管外面套着一个磁铁。信号弹碰到磁铁的那一刻，会弹回来一个"回声"。你只需要算一算信号弹飞出去到回声回来用了多久，就能精确知道磁铁此刻在哪里。

这就是磁致伸缩传感器的全部秘密，分五步走：

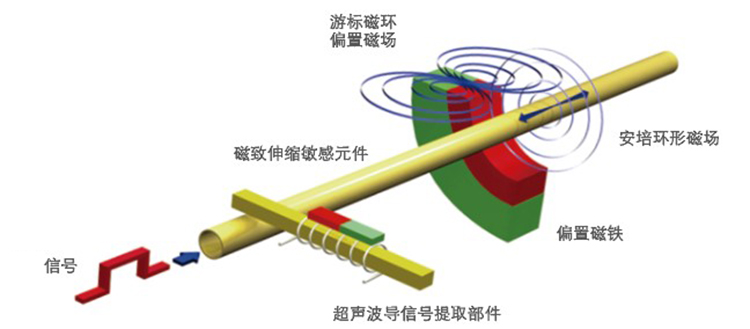

1. 电子头发出一个电流脉冲，沿波导丝飞奔

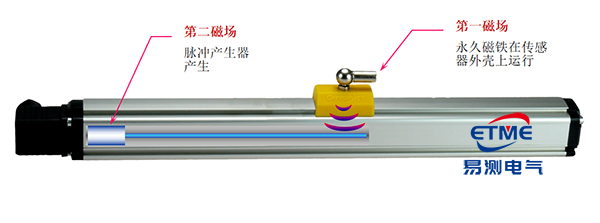

2. 脉冲产生的磁场，和外面磁环的磁场撞上了
3. 碰撞点产生一个微小的机械扭动（这就是"磁致伸缩效应"）
4. 这个扭动以超声波的形式弹回电子头
5. 电子头算一下时间差 → 立刻得出位置

整个过程不需要任何机械接触，磁铁和传感器杆之间隔着 1~3mm 的空隙，永不磨损。这也是它区别于直线位移传感器（有刷子摩擦）和拉绳位移传感器（弹簧有疲劳）的核心优势。

它凭什么比传统方案强？

选型避坑指南：五个关键问题

很多客户买错传感器，不是因为不懂，而是没想清楚这五件事：

1. 你到底要测多长？

量程不是越大越好。选比实际行程大 10%~20% 的规格，留余量防超程，但别浪费钱。比如实际行程 480mm，选 500mm 或 550mm 即可。

2. 传感器装在哪？

• 油缸里面（内置杆式）→ 要选耐压型，外壳能扛 35MPa 以上。13系列就是专为液压油缸行走机械设计的，防护等级达 IP68，配合专用插座可达 IP69K。
• 油缸外面（外置滑块式）→ 安装方便，维护简单。EtherCAT信号输出型和19F柔性软管型都是外置安装的热门选择。
• 超长行程（十几米甚至上百米）→ 选柔性缆式，如19F系列柔性软管型，最小弯曲半径仅 250mm。

3. 要什么信号输出？

• 4~20mA / 0~10V — 模拟量，传输超过 10 米时首选 4~20mA，抗干扰最强
• SSI / Start-Stop — 高速同步数字控制，如1800951021 START/STOP转模拟量模块
• Profinet / EtherCAT — 工业以太网总线，如199系列 Profinet 型和EtherCAT 信号输出型
• CANopen — 如 Germanjet 194 系列，适合移动机械，配合1800951020 START/STOP转CANBUS模块使用

4. 环境有多恶劣？

普通车间 IP65 够用；油污重、要冲洗 IP67 起步；泡在油里工作选 IP68（如13系列内置油缸可达 IP69K）；如果是易燃易爆环境，必须选本安防爆型传感器，满足气爆、尘爆防护要求。

5. 精度到底要多高？

别盲目追求"越高越好"：

• 一般工业定位 → ±0.1%FS 够用
• 注塑机合模控制 → ±0.05%FS
• 真正需要 ±0.01%FS 的场景并不多 → 选对不盲目追高，省钱又实用

安装时的三个"要命"细节

传感器再好，装歪了全白搭。这几个细节请务必注意：

• 同轴度要准：传感器杆和磁环必须在一条线上，偏差控制在 0.5mm 以内（短行程）或 1mm 以内（长行程）。装歪了轻则数据跳变，重则磁环蹭到杆子直接卡死。
• 接线别偷懒：必须用屏蔽双绞线，屏蔽层单端接地（只在控制柜侧接地）；信号线和变频器动力线至少隔开 20cm。
• 振动设备要加缓冲：液压缸动作时的冲击震动会慢慢松掉固定螺丝，在传感器两端加橡胶减震垫，定期检查紧固情况。

如果您对安装还有疑问，可以参考常见问题与技术百科中的详细安装说明，或直接联系我们的技术团队。

它都用在哪里？

更多行业应用方案，欢迎查看易测电气解决方案页面。

信号不稳定？先查这四项

遇到数据跳变或信号波动，别急着换传感器，按顺序排查：

1. 屏蔽线接地对了吗？ → 确认是单端接地，屏蔽层没破皮
2. 磁环松了吗？ → 拆开看看磁环有没有移位或脱落
3. 附近有变频器吗？ → 远离至少 20cm，或者加信号隔离器
4. 接线虚接了吗？ → 重新压接线端子，确保接触良好

大部分"传感器坏了"的情况，其实都是接线或安装的问题，不是传感器本身的事。关于信号不稳定的更多排查方法，可参考常见百科中的专题文章。

和其他传感器怎么选？

易测电气同时提供多种位移检测方案，选型时可以这样快速判断：

• 液压缸内置、高频往复、要求免维护 → 选磁致伸缩（如13系列、EtherCAT型）
• 量程大（几米到几十米）、预算有限 → 选拉绳位移传感器（如本安防爆拉绳型）
• 微米级超高精度、实验室/检具 → 选 LVDT位移传感器（如FEG20 分体式 LVDT）
• 简单直线位置检测、成本敏感 → 选直线位移传感器（如LSM微型自恢复式）
• 旋转角度测量 → 选角度位移传感器（如FCD角度位移传感器）
• 微型精密测量（0-4mm） → 选FCD12 微型回弹式位移传感器，霍尔原理，重复精度 3μm

总结

磁致伸缩位移传感器的核心卖点就三个字：准、耐、省。

• 准——微米级精度，上电即知位置，不用回零
• 耐——非接触无磨损，泡在油里也能用，寿命上亿次
• 省——免维护、少停机、省人工

如果你的设备正在用传统电位计，频繁更换、数据漂移让你头疼，那真的该考虑升级了。

需要了解更多产品详情或获取选型建议，欢迎联系深圳市易测电气有限公司专业技术团队。
