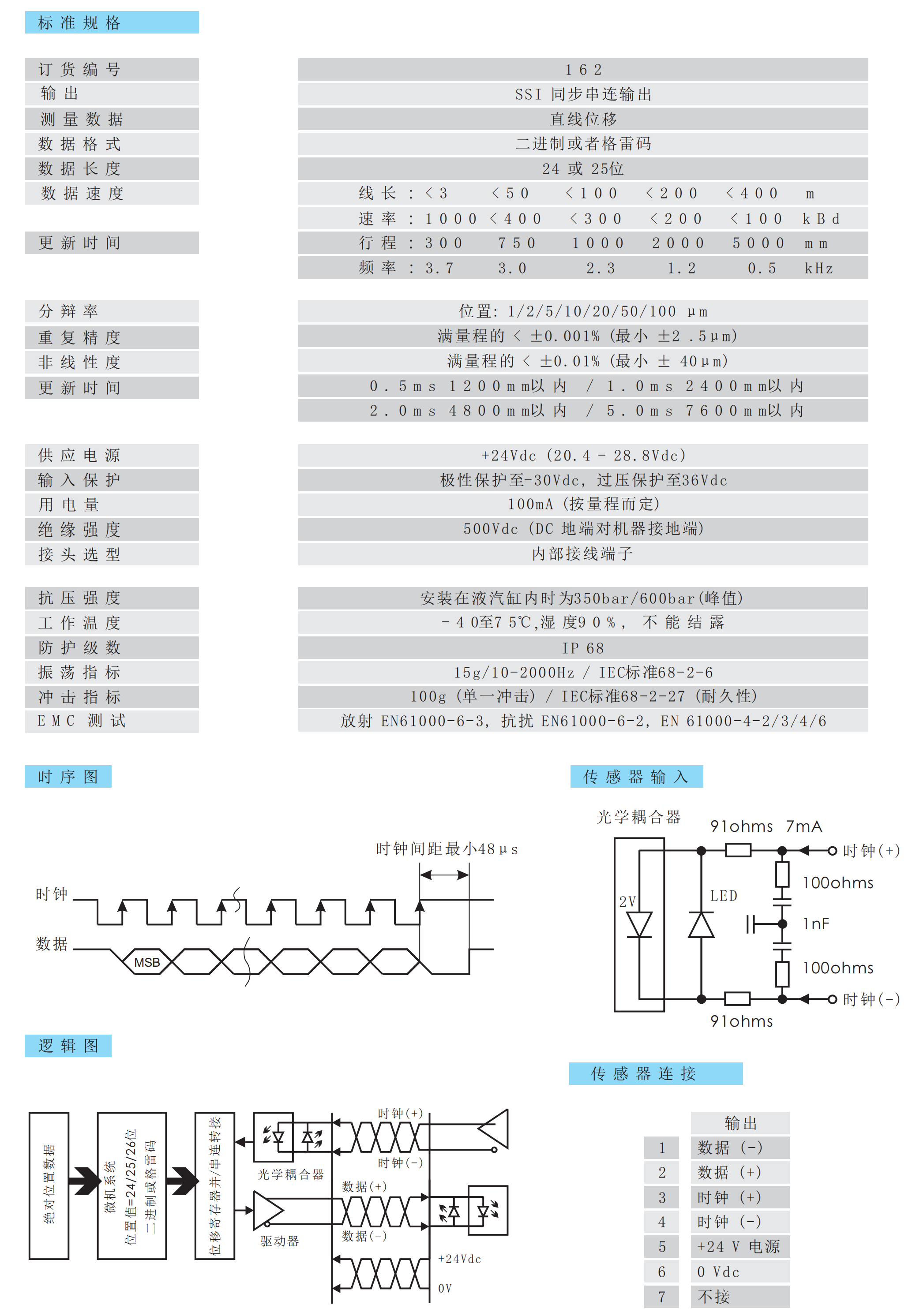

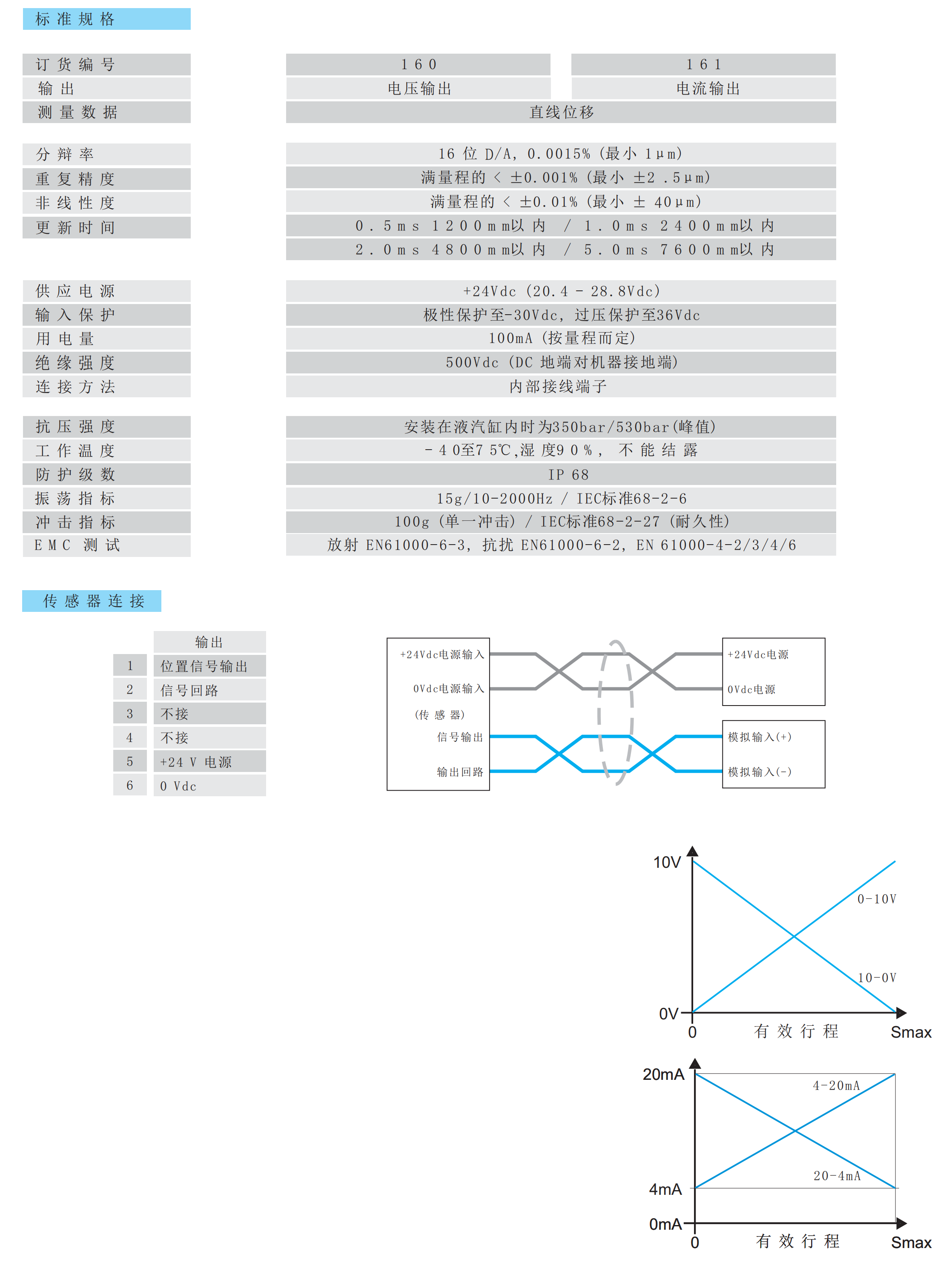

16R 系列内置式冗余输出磁致伸缩位移传感器技术参数
| 产品系列 |
16R 系列（双通道冗余 / 油缸内置式） |
| 品牌 |
Germanjet / 德敏哲（易测电气代理） |
| 测量原理 |
磁致伸缩非接触式绝对位移测量 |
| 冗余配置 |
双独立测量系统（两路完全隔离）
共用保护管与磁浮子，任一路故障另一路仍可正常输出
|
| 有效行程 |
50 ～ 4000 mm（可定制） |
| 输出信号 |
模拟量：0–10V / 4–20mA（每通道独立）
|
| 分辨率 |
≤ 0.0015% FS（最小 1 μm） |
| 重复精度 |
≤ ±0.001% FS（最小 ±2.5 μm） |
| 非线性度 |
≤ ±0.01% FS（最小 ±50 μm） |
| 更新时间 |
0.5ms~5ms（依行程长度而定）
|
| 供电电源 |
+24 V DC（20.4 ～ 28.8 V DC），双路冗余供电可选 |
| 防护等级 |
电子仓：IP67
测杆：IP68（可长期浸水）
|
| 耐压（油缸内） |
350 bar（连续）/ 600 bar（峰值，配耐压外管） |
| 工作温度 |
-40 ℃ ～ +75 ℃ |
| 存储温度 |
-40 ℃ ～ +75 ℃ |
| 抗振性能 |
15 g / 10–2000 Hz（IEC 60068‑2‑6） |
| 抗冲击性能 |
100 g / 11 ms（IEC 60068‑2‑27） |
| 外壳材质 |
316L 不锈钢（耐腐蚀，适合船舶/电厂环境） |
| 安装方式 |
M18×1.5 螺纹固定 |
| EMC 标准 |
辐射：EN 61000‑6‑3
抗扰：EN 61000‑6‑2、EN 61000‑4‑2/3/4/6
|
|
|
冗余工作原理

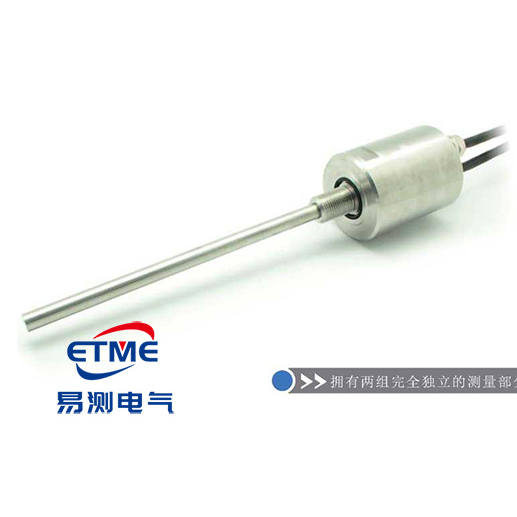

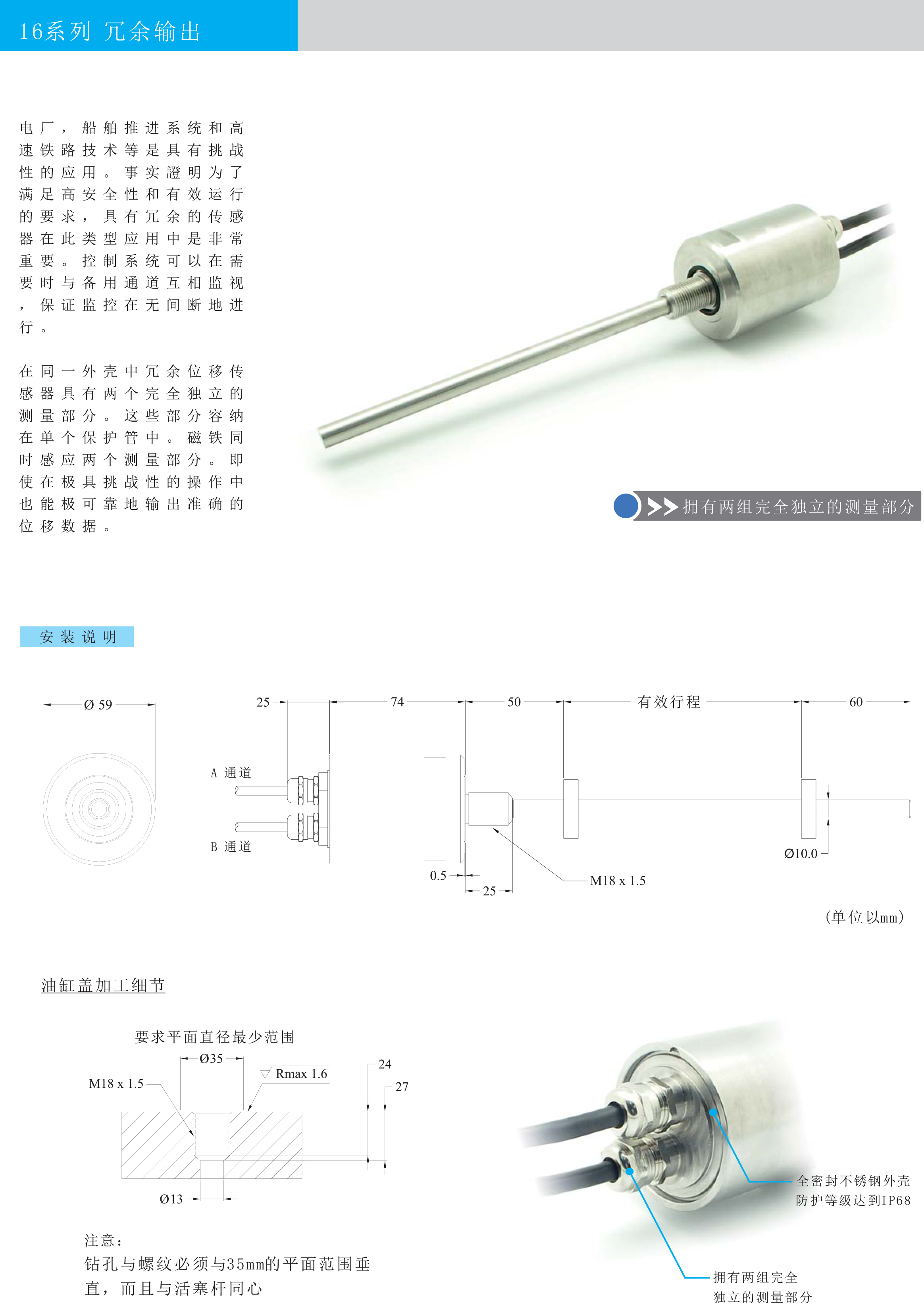

16R 系列在单一不锈钢保护管内集成 两套完全独立的磁致伸缩测量单元，
所有单元共享同一磁浮子同步感应位移。
控制系统可实时比对两路输出——若通道 A 出现异常，系统无缝切换至通道 B 并触发报警，
满足电厂、船舶推进及高铁系统等对 高安全性与连续性 要求的关键场景。
内置式安装特点
- 油缸一体化：传感器直接装入液压缸活塞杆腔，不占用外部空间。
- 非接触测量：无机械磨损，寿命等同于油缸本身，免维护。
- 高冗余可靠性：双测量系统互为热备份，单点失效不影响整机运行。
- 耐恶劣环境：IP68 测杆 + 抗盐雾不锈钢壳体，适配海上平台与电厂。
典型应用
- 船舶与海洋工程：推进器桨角反馈、舵机位置监测
- 能源电力：汽轮机阀位、水电机组接力器行程监测
- 轨道交通：高铁转向架位移/倾斜监测
- 重工业：冶金轧机、大型液压系统关键位置反馈
※ 选型提示：内置式安装需确认油缸内径、电子仓外形（扁平/圆柱）、后死区长度及磁环安装方式，
建议提供油缸断面图由我方技术人员确认适配性。
