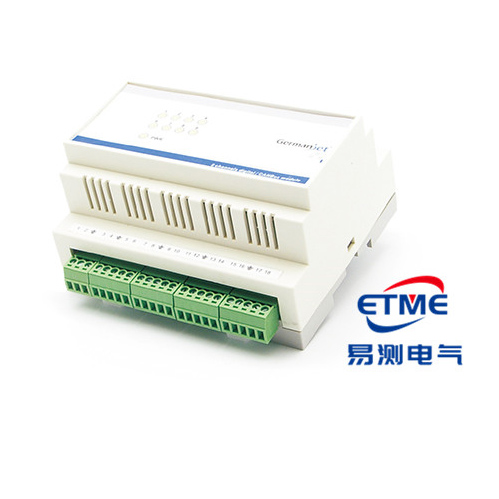

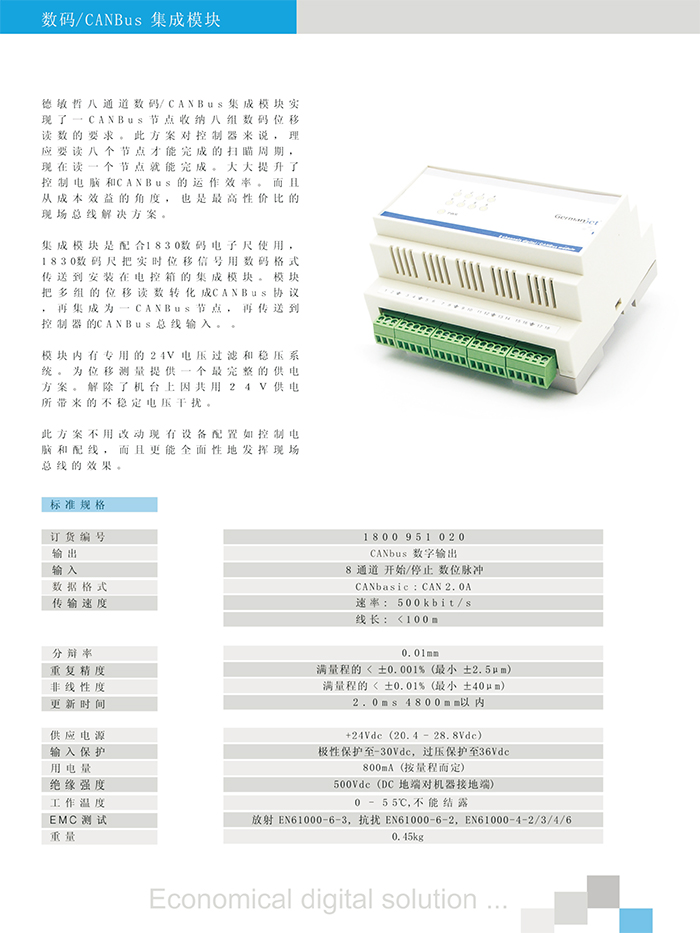

1800951020 八通道 START/STOP 转 CANBUS 模块技术参数
| 产品型号 | 1800951020 |
|---|---|
| 品牌 | Germanjet / 德敏哲 |
| 产品类型 | 八通道数码 START/STOP 信号转 CANBUS 集成模块 |
| 配套传感器 | 1830 系列数码磁致伸缩位移传感器(START/STOP 输出) |
| 输入信号 | START/STOP 差分数码脉冲(每通道独立,来自 1830 数码尺) |
| 通道数量 | 8 通道(可同时接入 8 支 1830 数码电子尺) |
| 输出总线 | CANBUS / CANopen(DS301 / DS304 轮廓) |
| 波特率 | 10 kbps ~ 1 Mbps(自动协商 / 可设定) |
| 供电电源 | +24 V DC(20.4 ~ 28.8 V DC) |
| 电源处理 | 内置专用 24V 滤波与稳压系统,抑制机台共用电源波动干扰 |
| 分辨率 | 与 1830 传感器一致(典型 0.005 mm,依行程而定) |
| 更新周期 | ≤ 1 ms / 通道(依节点负载与波特率) |
| 工作温度 | -20 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5% ~ 90%(无结露) |
| 安装方式 | DIN 导轨安装(电控箱内) |
| 接线方式 | 端子排 + DB9 CAN 接口(或 M12 CAN 接头可选) |
| EMC 标准 |
辐射:EN 61000‑6‑3 抗扰:EN 61000‑6‑2、EN 61000‑4‑2/3/4/6 |
工作原理说明
最多可接入 8 支 1830 系列数码磁致伸缩位移传感器, 模块实时接收各传感器发出的 START/STOP 数码格式位移信号, 经内部解码后通过 CANBUS/CANopen 总线 上传至多轴运动控制器或 PLC。 相比分别拉模拟量线,该方案大幅减少布线,且彻底消除模拟信号在强干扰环境下的漂移问题。
抗干扰与供电设计
- 独立稳压:模块内置二级滤波稳压,解除机台 24V 共用电源引起的读数不稳。
- 数码传输:位移信号全程以数码格式传输,抗变频器、焊接机、大功率电机干扰。
- 集中管理:8 通道合一,适合多轴注塑机、压铸机、试验平台集中位移监测。
典型应用场景
- 多轴注塑机 / 压铸机(4~8 支油缸同步位置反馈)
- 材料试验机多通道位移同步采集
- 大型自动化产线多工位行程监测
- 老旧设备升级:保留 1830 数码尺,新增 CANBUS 上位机通讯
※ 选型提示:如只需单通道模拟量输出,可选用 1800951021(D/A 模块); 如需 Profinet / EtherCAT 总线,建议直接选用 19 系列总线位移传感器。
