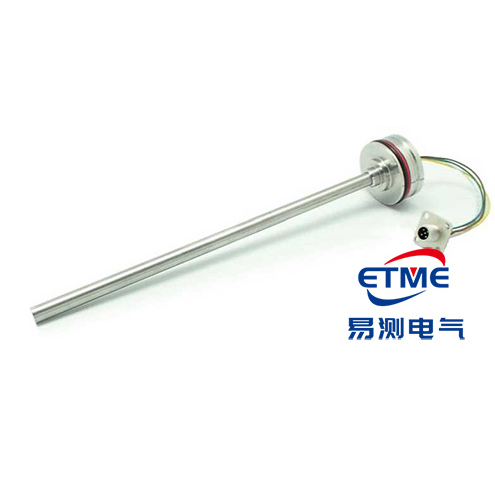

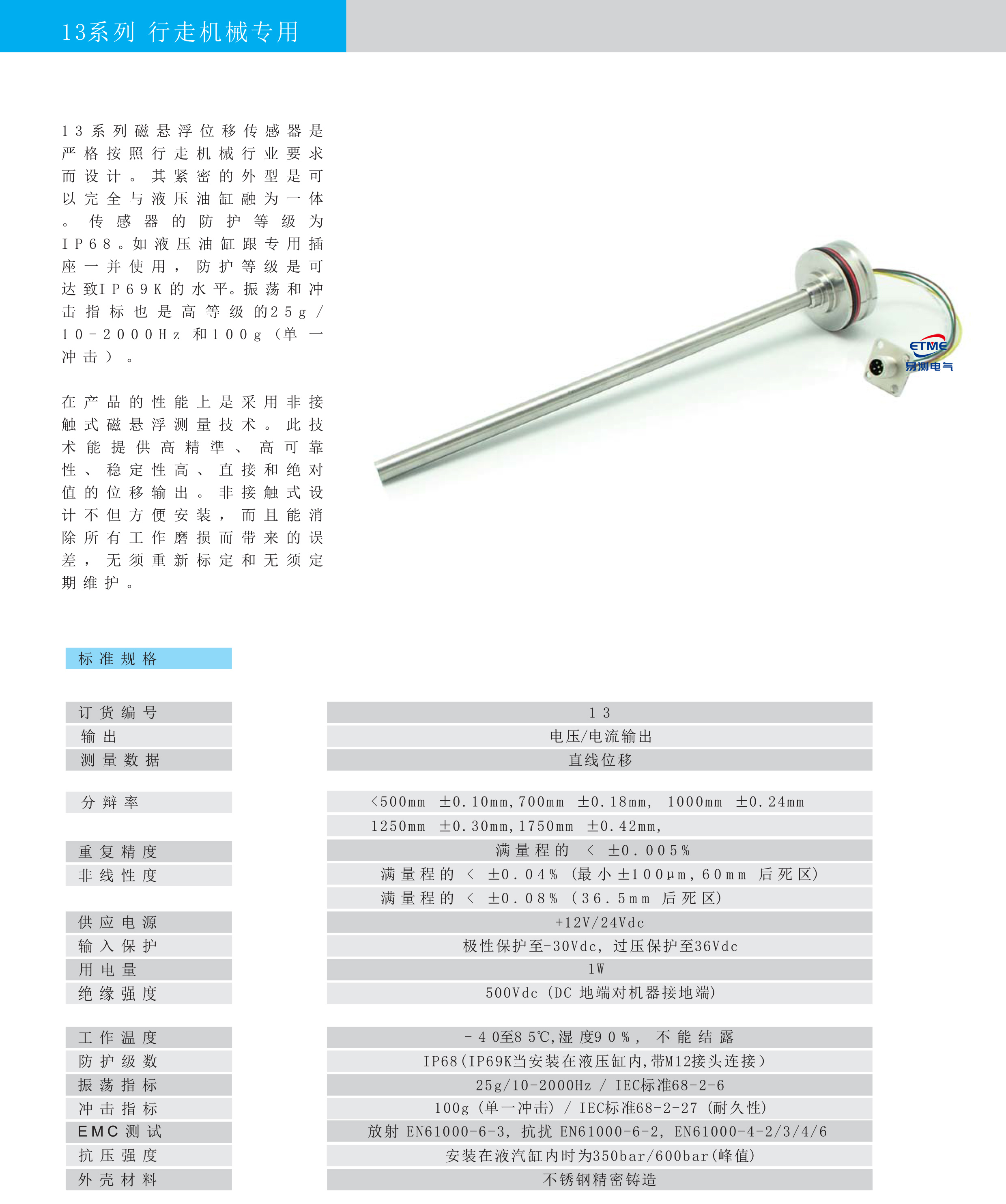

13系列液压油缸内置磁致伸缩位移传感器技术参数
| 产品系列 | 13 系列(油缸内置 / 行走机械专用) |
|---|---|
| 品牌 | Germanjet / 德敏哲(易测电气代理) |
| 测量原理 | 非接触式磁致伸缩(磁悬浮)绝对位移测量 |
| 输出信号 | 模拟量:0–10V / 4–20mA(可选) |
| 测量数据 | 直线位移(位置)/ 可扩展速度输出 |
| 有效行程 | 50 ~ 1750 mm(可定制) |
| 分辨率 |
≤500mm:±0.10 mm ≤700mm:±0.18 mm ≤1000mm:±0.24 mm ≤1250mm:±0.30 mm ≤1750mm:±0.42 mm |
| 重复精度 | < ±0.005% FS |
| 非线性度 |
满量程 < ±0.04% FS(最小 ±100μm,60mm 后死区) 满量程 < ±0.08% FS(36.5mm 后死区) |
| 供电电源 | +12V DC / +24V DC(±10%) |
| 输入保护 | 极性保护至 -30V DC,过压保护至 36V DC |
| 功耗 | ≤ 1 W |
| 绝缘强度 | 500V DC(DC 地端对机器接地端) |
| 防护等级 |
传感器本体:IP68 带专用插座 / M12 接头:IP69K(油缸内安装时) |
| 耐压(油缸内) | 350 bar(连续)/ 600 bar(峰值) |
| 工作温度 | -40 ℃ ~ +85 ℃(湿度 ≤90%,无结露) |
| 抗振性能 | 25 g / 10–2000 Hz(IEC 60068‑2‑6) |
| 抗冲击性能 | 100 g(单一冲击)/ IEC 60068‑2‑27 |
| 外壳材质 | 不锈钢精密铸造(耐腐蚀) |
| EMC 标准 |
辐射:EN 61000‑6‑3 抗扰:EN 61000‑6‑2、EN 61000‑4‑2/3/4/6 |
产品特点
- 油缸内置设计:扁平或圆柱电子仓,可直接装入液压缸活塞杆腔,与油缸融为一体。
- 非接触测量:无机械磨损,无需定期标定和维护,寿命等同于油缸本身。
- 高防护等级:IP68 标准,配合专用插座可达 IP69K,适应高压水洗及恶劣工况。
- 抗振抗冲击:满足行走机械(挖掘机、装载机、起重机等)苛刻振动与冲击要求。
典型应用
- 行走机械:挖掘机斗臂位置、装载机举升缸、起重机伸缩缸
- 液压系统:注塑机/压铸机内置油缸位移反馈
- 工程机械:各类油缸行程监测与闭环控制

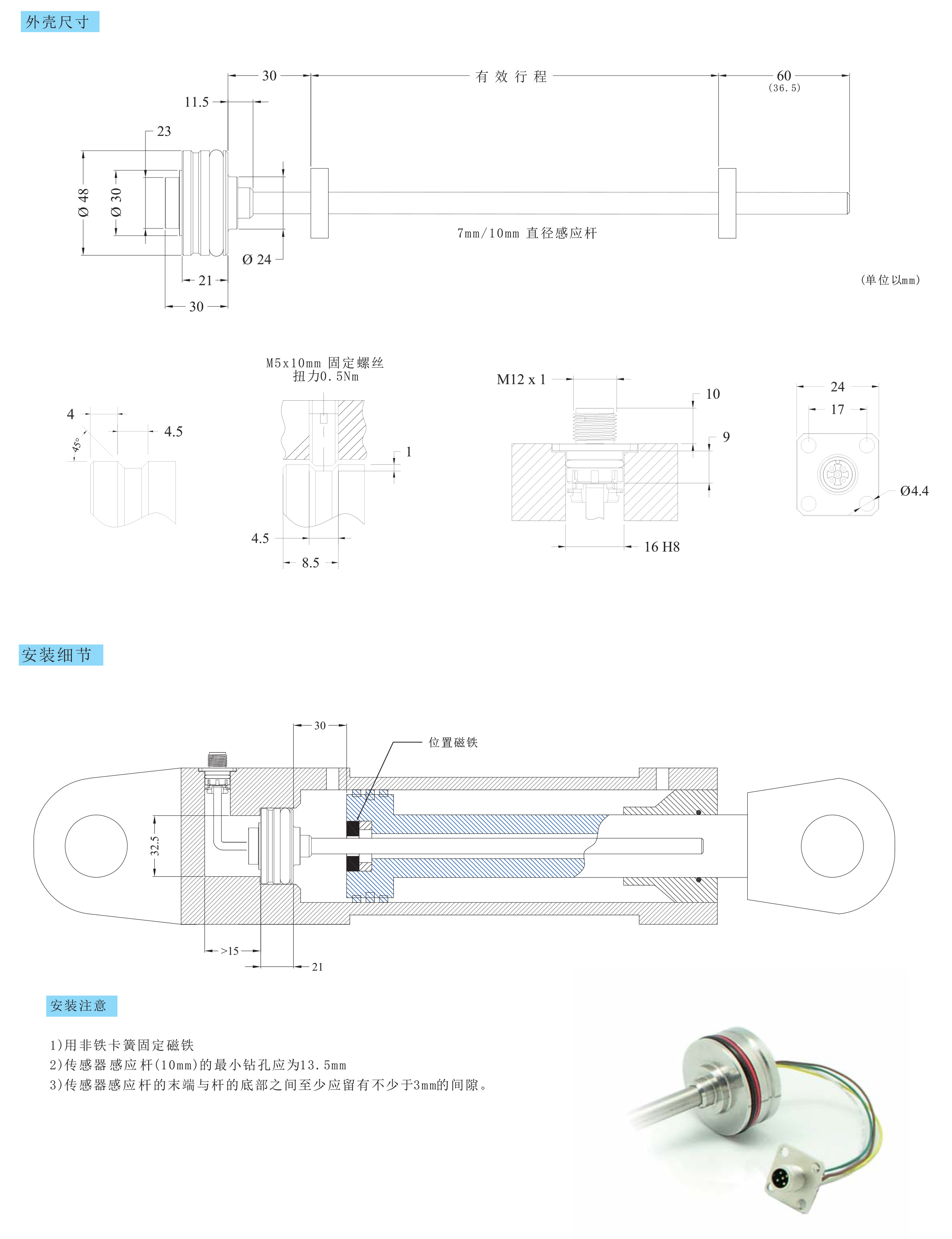

※ 选型提示:油缸内置安装需确认电子仓外径(扁平/圆柱)、后死区长度及磁环安装方式,建议提供油缸断面图确认适配性。
