在现代制造业的质量控制体系中，检具（Checking Fixture）承担着尺寸把关的职责。无论是汽车零部件的批量全检，还是精密机加工件的形位公差测量，都要求传感器具备很高的重复精度、长期稳定性以及抗干扰能力。传统机械式百分表依赖人工读数，效率低且容易引入人为误差；光栅尺等光学设备精度高，但在车间油污、铁屑飞扬的环境下容易损坏。FEG20 系列分体式 LVDT 位移传感器正是针对这类检具测量场景开发的电子量仪。
为什么检具测量适合用 LVDT
FEG20 采用差动变压器原理，核心优势是没有滑动触点。高频次的检具压合与测量不会因为机械磨损而导致数据漂移或寿命缩短，适合流水线全天连续作业。它的分辨率最高可达 ≤0.1μm，线性误差精密级可达 ±0.1%，能够捕捉工件微小的尺寸偏差，保证出厂产品的一致性。
分体式结构带来的灵活性

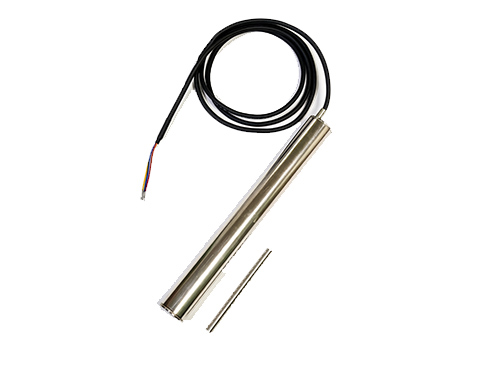

检具结构设计上，分体式提供了很大的余地：传感器主体可以通过非导磁夹具固定在检具底座上，活动铁芯通过特制测头接触被测工件表面，测头建议采用 304 或 316 无磁不锈钢连杆。这样既保护了传感器线圈免受碰撞损伤，也让测头可以根据工件形状更换，降低检具的维护成本。
电气集成
FEG20 内置解调电路，支持 9-28V DC 宽压供电，可直接输出 0-5V、0-10V 或 4-20mA 的标准模拟信号，能够对接各类 PLC、数显表或数据采集系统，实现测量数据的自动读取、判定与 SPC 统计分析。不锈钢外壳具备良好的密封性，可适应车间内切削液、油污及粉尘环境。
典型检测场景
| 检测场景 | 测量内容 | 关注指标 |
|---|---|---|
| 发动机缸体 | 孔径 | 重复精度、测头耐磨性 |
| 刹车盘 | 厚度波动量（THD） | 分辨率、采样速度 |
| 变速箱齿轮 | 轴向间隙 | 小量程精度、测头形状 |
| 电子连接器 | 针脚共面度 | 高分辨率、多点一致性 |
配套方案
- FEG20 分体式 LVDT 位移传感器：微米级重复定位，适合检具与治具场景；
- EPS-S 短行程拉绳位移传感器：小量程、高响应，适合小型检具；
- FCD12 微型回弹式位移传感器：量程 10mm，适合轻负载检测。
检具配套时的注意事项
测头的触点形式要与工件表面形状匹配，点接触适合平面，球形或刃形触点适合曲面；传感器主体与铁芯之间要保持同轴，避免侧向力作用在铁芯上；固定夹具应选用非导磁材料，防止影响磁场分布。安装完成后建议用量块做一次全量程校准，并记录各测点的读值作为基准。
检具测量的核心要求是重复精度与长期稳定性。把测头、夹具与校准这三处做实，LVDT 电子量仪在车间环境下的表现会明显优于机械式方案。易测电气可提供 FEG20 系列及配套测头、夹具与接线方案。
常见问题
检具测量为什么适合用 LVDT？
它采用差动变压器原理，没有滑动触点。高频次的检具压合与测量不会因为机械磨损而导致数据漂移或寿命缩短，适合流水线全天连续作业。
FEG20 的分辨率是多少？
最高可达 ≤0.1μm，线性误差精密级可达 ±0.1%，能够捕捉工件微小的尺寸偏差。
分体式结构对检具设计有什么好处？
传感器主体可以通过非导磁夹具固定在检具底座上，活动铁芯通过特制测头接触工件表面。这样既保护了传感器线圈免受碰撞损伤，也让测头可以根据工件形状更换，降低检具的维护成本。
FEG20 能直接接 PLC 吗？
能。它内置解调电路，支持 9-28V DC 宽压供电，可直接输出 0-5V、0-10V 或 4-20mA 的标准模拟信号，对接 PLC、数显表或数据采集系统。
配套测头该用什么材料？
测头建议采用 304 或 316 无磁不锈钢连杆；固定夹具也应选用非导磁材料，防止影响磁场分布。
