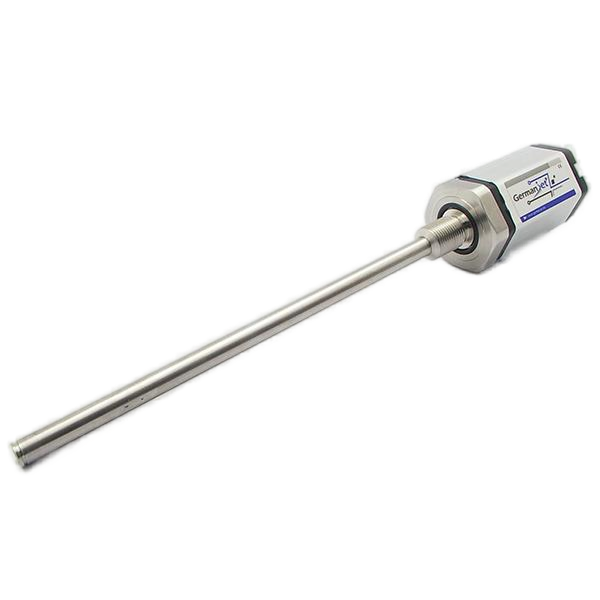

19系列 H型 内置油缸磁致伸缩位移传感器技术参数
| 产品系列 |
19 系列 H 型（油缸内置式 / 圆柱电子仓） |
| 品牌 |
Germanjet / 德敏哲 |
| 测量原理 |
非接触式磁致伸缩（磁悬浮）绝对位移测量 |
| 有效行程 |
50 ～ 7600 mm |
| 测量数据 |
直线位移（位置）/ 可扩展速度输出 |
| 输出信号（可选） |
模拟量：0–10V（订货号 190）/ 4–20mA（订货号 191）
START/STOP：数码脉冲（订货号 193）
SSI：同步串行 8–32 bit，二进制或格雷码（订货号 192）
CANopen / CANbus：DS‑301 V3.0（订货号 194）
总线型：Profinet / Profibus‑DP / EtherCAT（参见 19 系列总线版本）
|
| 双磁铁最小间距 |
76 mm（双磁铁模式时） |
| 分辨率 |
模拟量：16 bit D/A，0.0015% FS（最小 1 μm）
START/STOP：0.005 mm
SSI / CANopen：1 / 2 / 5 / 10 / 20 / 50 / 100 μm 可选
|
| 重复精度 |
< ±0.001% FS（最小 ±2.5 μm） |
| 非线性度 |
< ±0.01% FS（最小 ±40 μm） |
| 更新时间 |
0.5 ms（≤1200 mm）
1.0 ms（≤2400 mm）
2.0 ms（≤4800 mm）
5.0 ms（≤7600 mm）
|
| 供电电源 |
+24 V DC（20.4 ～ 28.8 V DC） |
| 输入保护 |
极性保护至 -30 V DC，过压保护至 36 V DC |
| 电流消耗 |
≤ 100 mA（视量程与输出类型而定） |
| 绝缘强度 |
500 V DC（DC 地端对机器接地端） |
| 接头型式 |
6 针 D60 公接头（电子头侧） |
| 电子仓形式 |
扁平型（适合窄油缸活塞杆腔）/ 圆柱型（标准油缸内置） |
| 工作温度 |
-40 ℃ ～ +75 ℃（湿度 ≤90%，无结露） |
| 防护等级 |
IP67（插头正确连接时；测杆可达 IP68） |
| 抗振性能 |
15 g / 10–2000 Hz（IEC 60068‑2‑6） |
| 抗冲击性能 |
100 g（单一冲击）/ IEC 60068‑2‑27 |
| EMC 标准 |
辐射：EN 61000‑6‑3
抗扰：EN 61000‑6‑2、EN 61000‑4‑2/3/4/6
|

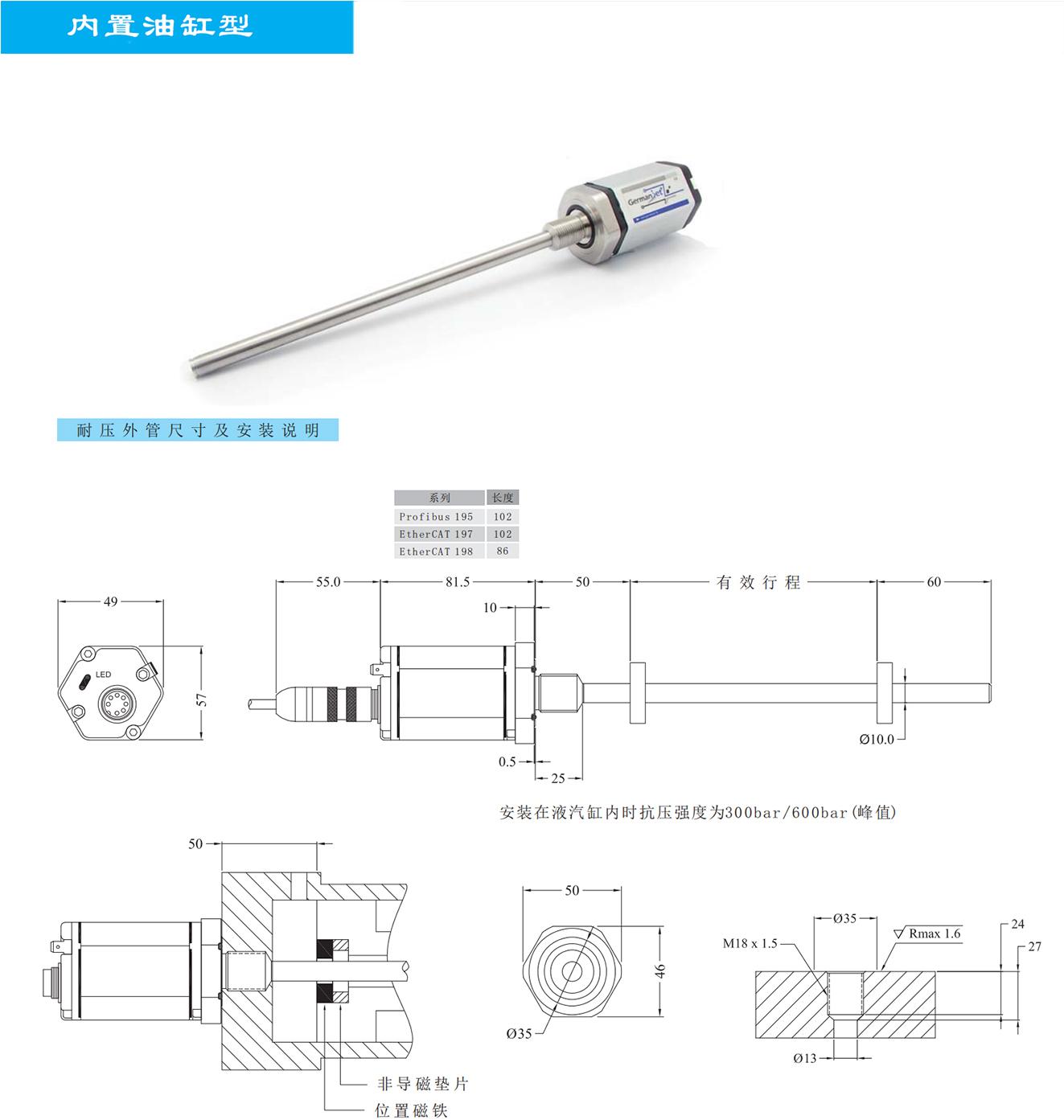

H型 油缸内置结构特点
- 油缸一体化安装：传感器直接装入液压缸活塞杆腔，电子仓可选扁平或圆柱外形以适应不同油缸内径。
- 非接触测量：磁浮子沿感应杆移动，无机械接触磨损，寿命等同于油缸本身，免维护。
- 多协议支持：同一传感杆可搭配模拟 / SSI / CANopen / START·STOP 电子头。
- 高可靠性：IP67 电子仓 + IP68 测杆，抗振 15g，适应石化、发电、制药等苛刻工况。
典型应用
- 液压伺服系统：注塑机、压铸机、油压机内置油缸行程反馈
- 能源与重工：水电机组接力器、冶金轧机液压位置监测
- 苛刻工况：炼油、化工、制药等有防爆或高洁净要求的油缸内置位移检测

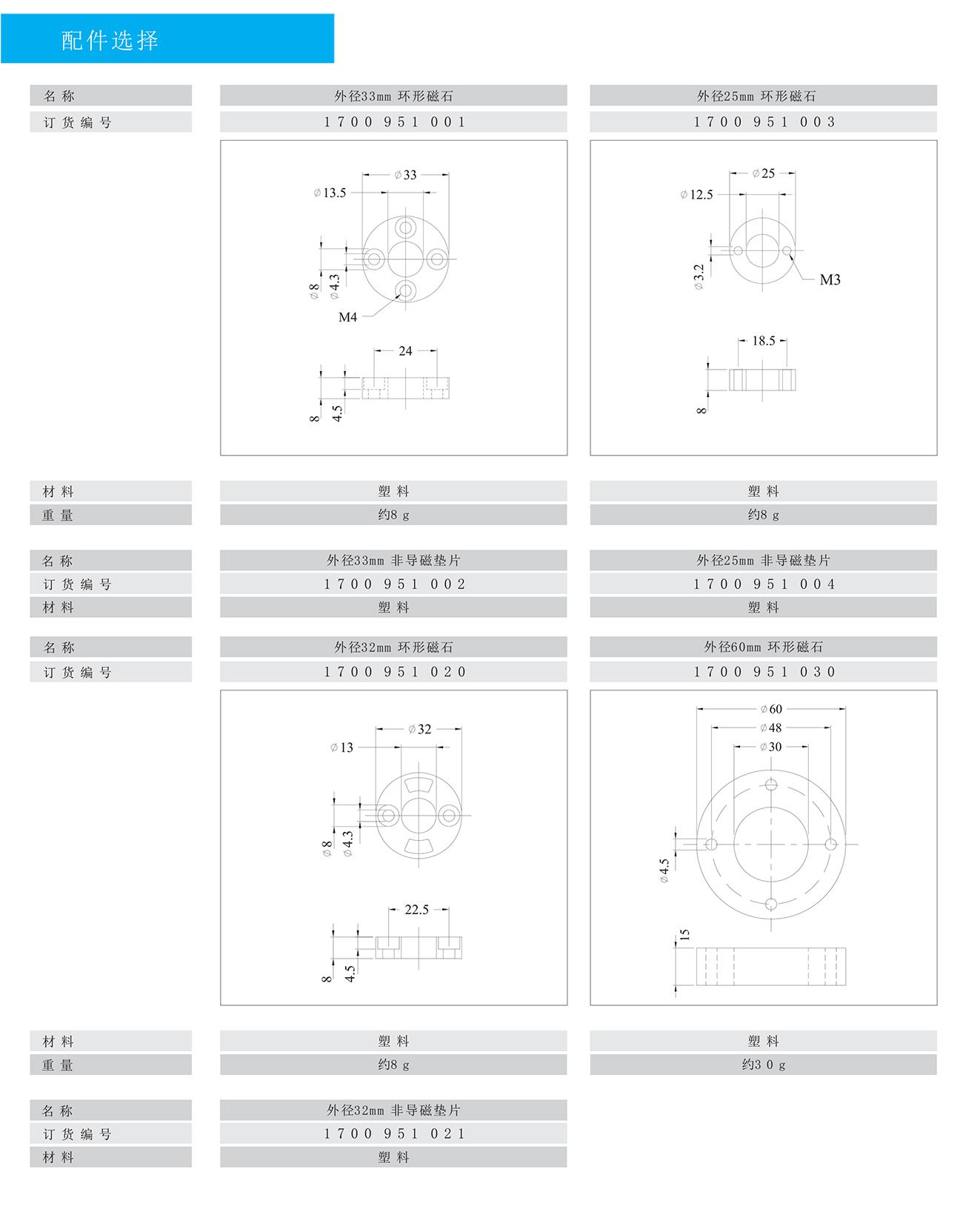

※ 选型提示：内置安装需确认油缸内径、电子仓外形（扁平/圆柱）、后死区长度及磁环安装方式，建议提供油缸断面图确认适配性。
