Germanjet德敏哲磁致伸缩位移传感器18系列应用案例

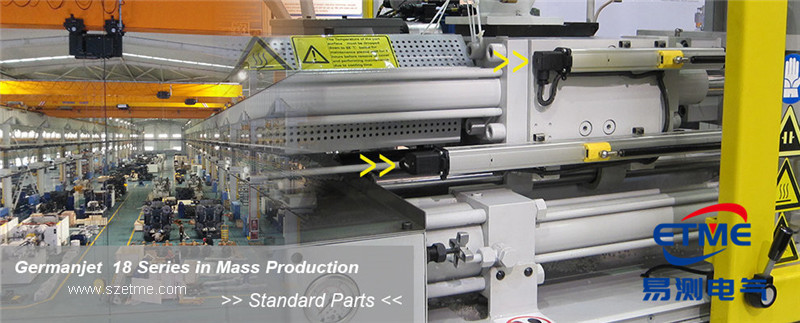

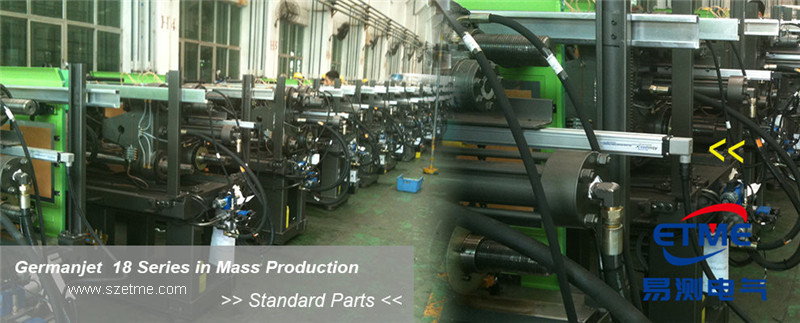

18 系列是德敏哲外置式磁致伸缩位移传感器里用量较大的一支。铝型材外壳、非接触测量，量程从 25mm 到 4000mm，压机、注塑机、砂型铸造线、铝板轧线上都能见到它的身影。这些现场图是我们在不同行业装机时留下的，设备类型和测量部位一并标出来，方便同工况的朋友对照。

这批现场都装在哪些设备上

为什么这些场合偏向用 18 系列

• 不接触就没有磨损：测杆和磁环之间没有机械接触，往复次数多了也不会像电位计那样出现电刷磨损、输出跳变。
• 型材安装省事：铝型材外壳自带安装槽，可以贴着设备型材走，也能留出间隙自由安装，对老设备改造特别友好。
• 结构上能扛现场：外壳密封等级 IP67，油污、粉尘、冷却水喷淋的场合都能顶住。

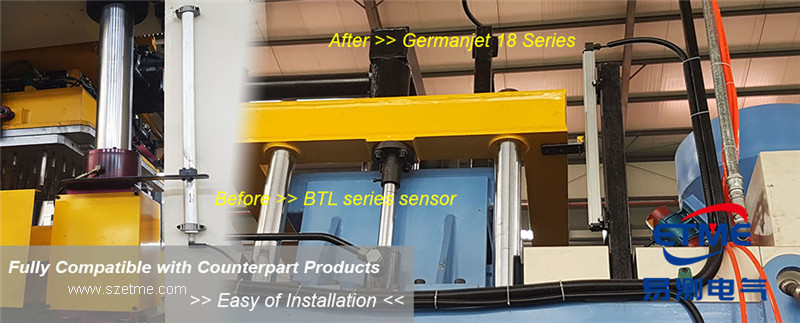

• 替换进口件省心：外形和安装尺寸按常见规格做，原来装巴鲁夫 BTL 的位置可以直接换，不用改机械结构。

装的时候容易被忽略的几点

• 磁环（滑块）和测杆之间的间隙要留够，通常 1~3mm 都能正常读数，但间隙过大会降低信号强度。
• 测杆不要被其他铁磁材料紧贴包住，钢制护罩如果离得太近会影响磁场分布。
• 传感器本体附近不要和大电流动力线捆在一起走。模拟量输出对这点尤其敏感，具体的排查思路可以看长行程跳动问题的实战案例。
• 安装面要有一定平面度，倾斜安装会让读数在整个行程上出现线性偏差。

选型上怎么定

量程按实际行程加 10%~20% 余量取，输出方式看控制器：模拟量接线简单、成本低；SSI、CANopen、Profibus 这类数字量抗干扰强，长行程场合更稳。具体型号和量程对应关系可以查磁致伸缩位移传感器系列页。

现场最常被问到的三件事

问得最多的是能不能直接换掉现在那支。判断顺序是量程、螺纹、电气接口，三样都对上就能直接换，接线定义不一致时改线即可。外形长一点短一点不是问题，装上以后重新标定就行。

另一个常问的是精度够不够。18 系列用在压机、注塑、龙门机器人这几类场合都是够的，真正影响现场精度的往往是安装刚性和对中，不是传感器本身的指标。装配不到位，标称再高也用不出来。

还有一个是多久要维护。磁致伸缩属于非接触测量，活动部件只有磁环，正常情况下不需要定期保养，检查节奏跟着设备大修走就行。要做的是保证探杆不被铁屑糊住、接线端子不进水。

常见问题

18 系列磁致伸缩位移传感器都装在什么设备上？

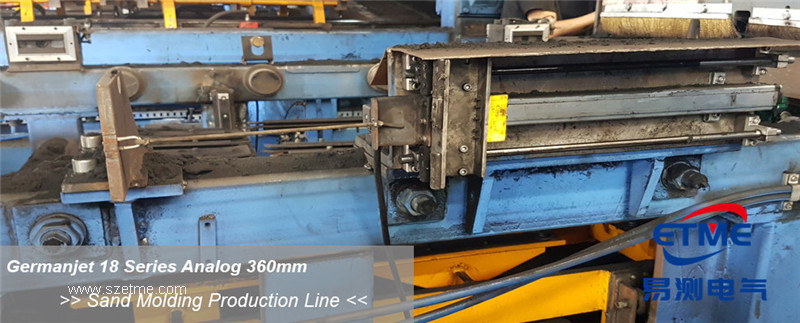

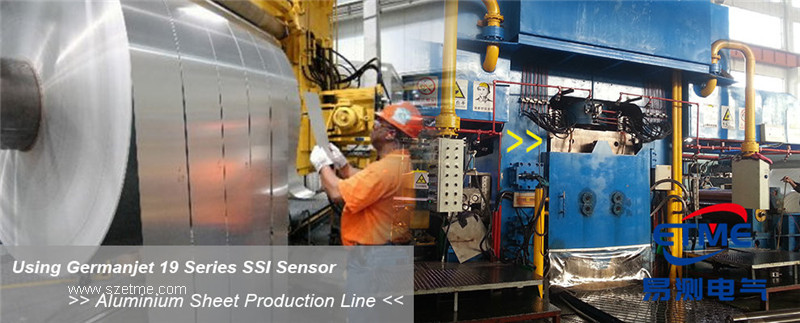

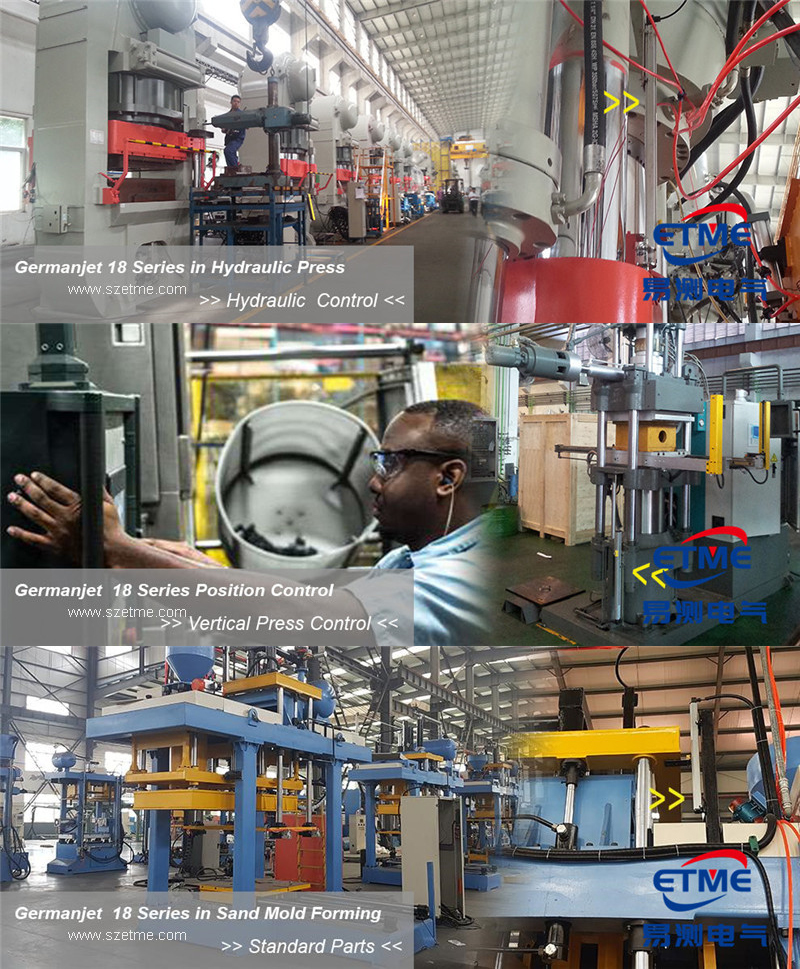

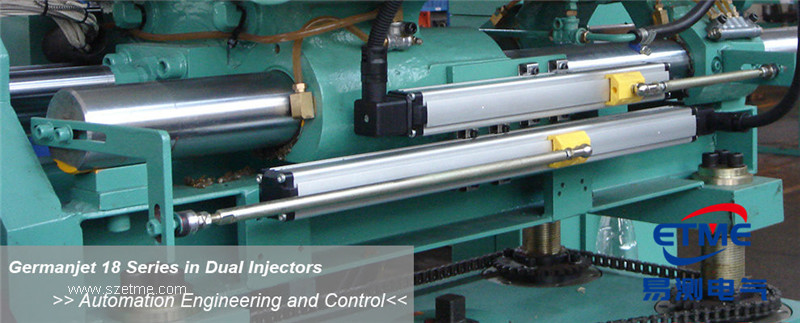

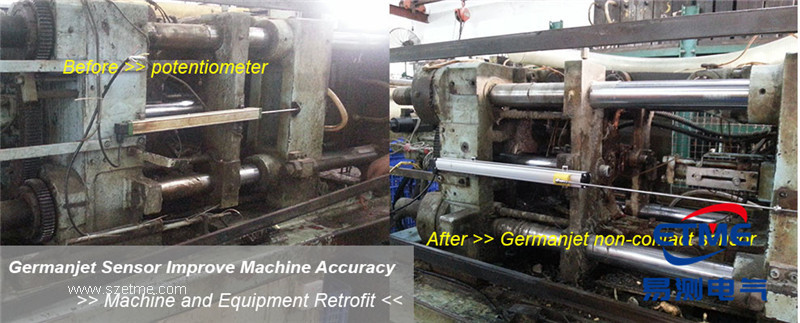

四柱液压机的滑块下行位置闭环、立式压机的滑块位置控制、造型机的行程反馈、砂型线的模拟量行程测量、轧机的数字输出位置反馈、双色注塑机的射台与锁模位置，以及老机改造中的电位计式电子尺替换。

18 系列为什么适合老设备改造？

铝型材外壳自带安装槽，可以贴着设备型材走，也能留出间隙自由安装；测杆和磁环之间没有机械接触，往复次数多了也不会像电位计那样出现电刷磨损、输出跳变。

装 18 系列时磁环和测杆的间隙要留多少？

间隙通常 1mm 到 3mm 都能正常读数，但间隙过大会降低信号强度。测杆也不要被其他铁磁材料紧贴包住，钢制护罩离得太近会影响磁场分布；传感器本体附近不要和大电流动力线捆在一起走。

18 系列的精度够不够用？

用在压机、注塑、龙门机器人这几类场合都是够的。真正影响现场精度的往往是安装刚性和对中，不是传感器本身。

原来的传感器能不能直接换成 18 系列？

判断顺序是量程、螺纹、电气接口，三样都对上就能直接换，接线定义不一致时改线即可。外形长一点短一点不是问题，装上以后重新标定就行。

选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题，站里另有一页 位移传感器常见问题解答，按主题分开整理，遇到拿不准的可以对着翻。
