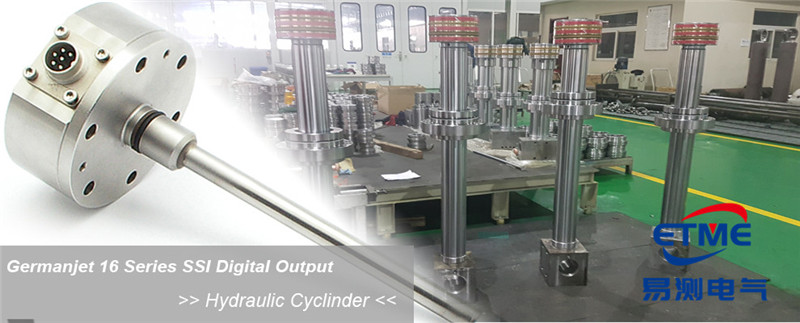

16 系列走的是 SSI 数字输出路线，测杆带耐压管结构，可以装进液压缸内部做位置反馈。这几年在石油钻采、压铸、铁路装备上都装过，挑两个现场的实拍图放出来。
两个典型现场
| 现场 | 设备 | 配置 |
|---|---|---|

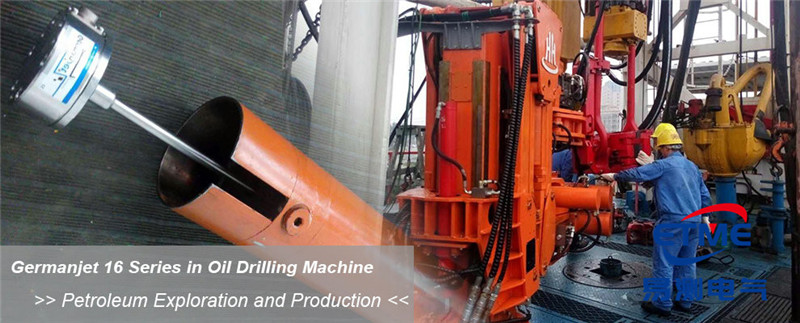

| 石油勘探 | 钻机液压系统 | 16 系列 SSI 数字输出 |
| 压铸 | 圆盘压铸生产线 | 直线位移传感器 |
| 铁路装备 | 车载液压执行机构 | SSI 绝对位置输出 |
SSI 输出在现场的好处
- 数字量传输，位置值不受线路电阻和压降影响，长线走几十米读数也不飘。
- 绝对位置输出，设备断电再来电，位置值直接读出来，不用回零找参考点。
- 抗电磁干扰比模拟量强得多，钻机、压铸机这类动力设备密集的现场差别很明显。
替换进口件时的注意点
16 系列的安装尺寸和螺纹规格按常见进口型号做，不少客户原来用的是巴鲁夫的同类产品，换过来机械上不用改，需要确认的主要是三点：SSI 的数据位数、时钟频率、以及格雷码还是二进制。
- 数据位数要和控制器接收的一致，常见 24 位或 25 位，位数对不上读数会整体偏移。
- 时钟频率过高时线太长会误码，现场可以把时钟降一档试。
- 进液压缸的型号要确认耐压等级和法兰接口，装缸内的传感器是要跟油缸一起承压的。

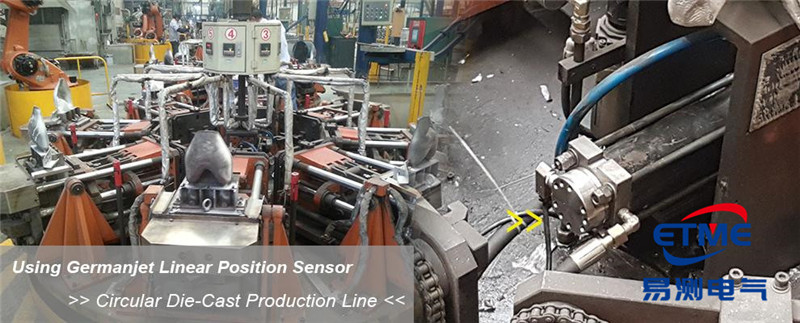

压铸现场的特殊要求
圆盘压铸线是多个工位轮转作业，模具开合频繁，环境温度高、脱模剂飞溅。传感器在这种场合要同时满足耐温、防水和抗振动。
- 脱模剂喷雾会让传感器表面长期处于潮湿状态，安装位置尽量避开喷雾直射区，或者加一块简易挡板。
- 压铸机合模有冲击，支架要做刚性加强，不要用薄板单点固定。
- 模具区温度高，传感器离得近时要确认工作温度上限，必要时把电子头引到温区外。
铁路装备上的关注点
车载液压执行机构的位移反馈要经得起长期振动和户外温度变化。SSI 输出的好处是位置值数字化传输，长线走下来读数不衰减；绝对位置输出让设备上电即可读值，不需要每次启动都执行回零动作。
16 系列里几个档位，现场怎么对号
16 系列按量程分成若干档，选型不是量程越大越好。量程大的型号探杆长，油缸内的安装空间要跟着放大，而且长探杆对同轴度更敏感。现场的规律是：实际行程落在某一档的中段最稳，落在档位两端时余量不足或者精度打了折。
输出也有区分。模拟量适合直接进 PLC 的普通模拟通道；SSI 适合需要绝对位置、断电后不想重新找零的设备。压铸机和铁路装备这两类现场给的多是 SSI，原因是设备重启频繁，每次回零都会占用节拍。
替换进口件的时候，先对齐三样东西：有效行程、安装螺纹、电气接口。外形尺寸对不上还能加转接件，这三样对不上基本要重新设计安装座。
常见问题
16 系列磁致伸缩位移传感器用在哪些场合？
走 SSI 数字输出路线，测杆带耐压管结构，可以装进液压缸内部做位置反馈；在石油钻采的钻机液压系统、圆盘压铸生产线、铁路装备的车载液压执行机构上都装过。
SSI 绝对位置输出比模拟量好在哪？
数字量传输，位置值不受线路电阻和压降影响，长线走几十米读数也不飘；绝对位置输出让设备断电再来电时位置值直接读出来，不用回零找参考点；抗电磁干扰比模拟量强得多，钻机、压铸机这类动力设备密集的现场差别很明显。
用 16 系列替换进口传感器要注意什么？
安装尺寸和螺纹规格按常见进口型号做，机械上不用改。需要确认的主要是三点：SSI 的数据位数、时钟频率、以及格雷码还是二进制。位数要和控制器接收的一致，常见 24 位或 25 位，位数对不上读数会整体偏移；时钟频率过高时线太长会误码。
压铸现场装位移传感器有哪些特殊要求？
圆盘压铸线多个工位轮转作业，模具开合频繁，环境温度高、脱模剂飞溅，传感器要同时满足耐温、防水和抗振动；安装位置尽量避开喷雾直射区，或者加一块简易挡板；压铸机合模有冲击，支架要做刚性加强，不要用薄板单点固定。
16 系列选量程是不是越大越好？
不是。量程大的型号探杆长，油缸内的安装空间要跟着放大，而且长探杆对同轴度更敏感。现场的规律是实际行程落在某一档的中段最稳，落在档位两端时余量不足或者精度打了折。
选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题，站里另有一页 位移传感器常见问题解答，按主题分开整理，遇到拿不准的可以对着翻。
