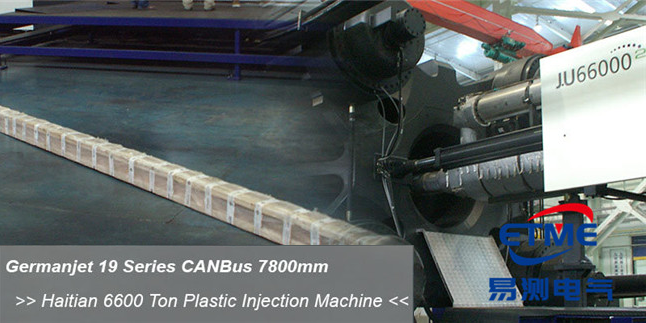

海天 JU6600 是 6600 吨锁模力的机型,模板行程需求 7600mm,属于大型注塑设备。这种吨位下,位移测量的准确性和稳定性直接关系到锁模与射胶的控制效果。

项目配置
| 项目 | 内容 |
|---|---|
| 设备 | 海天 JU6600 注塑机 |
| 锁模力 | 6600 吨 |
| 行程需求 | 7600mm |
| 选用传感器 | Germanjet 磁致伸缩位移传感器 |
| 量程 | 7800mm |
| 输出方式 | CANBus |
为什么长行程设备适合磁致伸缩
- 量程能上去:磁致伸缩的量程可以做得长,7800mm 这种规格不需要拼接或加中间传动。
- 长行程下精度不衰减:测量原理决定的,整根测杆上的精度表现一致,不像某些方案那样越长越差。
- 不受环境干扰:注塑车间有油雾、温度变化,非接触测量加上总线输出,读数不容易被影响。
- 安装占地小:传感器沿机身安装,对设备布局影响很小。
长行程交付上的现实问题
7800mm 的传感器属于长料,生产周期和运输都有讲究,包装要有足够刚性防止运输中弯曲变形——测杆一旦受弯,装上去整个行程的读数都会有偏差。这类长规格一般要提前沟通交期,备件也建议做一定储备。
现场使用反馈
设备投用后测量精度和自动化水平都有提升,相比原来的方案,因位置反馈异常引起的停机明显减少。长行程设备的位移反馈一旦不准,锁模和射胶的位置就对不上,废品率会直接上升,这块稳定下来对生产节拍帮助比较大。
大型注塑机位移测量的选型对照
| 方案 | 量程能力 | 长行程下的表现 |
|---|---|---|
| 磁致伸缩位移传感器 | 可做到数米 | 整根测杆上精度表现一致 |
| 拉绳位移传感器 | 可做到十几米 | 钢丝绳有磨损,长行程需防斜拉 |
| 电位计式电子尺 | 一般不超过 2 米 | 电刷磨损,长行程分辨率下降 |
| 光栅尺 | 受安装长度限制 | 造价高,怕油污 |
安装上的注意点
7800mm 的传感器属于长料,安装时两端支架要在同一轴线上,中间有支撑点更好,避免测杆在自重和振动下产生弯曲。磁环支架要跟活动模板刚性连接,连接件有弹性会直接影响重复精度。
线缆沿机身走向要避开热流道和加热圈附近的高温区,并留出设备动作时的活动余量,不能绷紧。
长行程装到机器上,先把基准量一遍
大型注塑机的模板尺寸大,安装传感器那个面和模板的平行度要先量。这个值不合格,传感器装上去就是斜的,量程越长,端点处的读数偏差越大。
安装座建议单独做刚度足够的支架,不要直接焊在模板上。焊接热变形会让支架本身变形,装完传感器读数就不是直的。用螺栓加定位销的方式,既方便调整也方便换件。
交付前的检查顺序是:手动走全行程看读数是否线性、检查两端有没有死区、再通电看长期静态漂移。三步都过,再交给工艺那边调机。
型号层面可以对到 LTC 拉杆式直线位移传感器,量程、输出与接口在产品页上逐项列了。
常见问题
6600 吨注塑机的位移测量用的什么方案?
海天 JU6600 是 6600 吨锁模力的机型,模板行程需求 7600mm,属于大型注塑设备;选用的传感器量程为 7800mm,输出方式为 CANBus。
长行程设备为什么适合磁致伸缩方案?
磁致伸缩的量程可以做得长,7800mm 这种规格不需要拼接或加中间传动;测量原理决定整根测杆上的精度表现一致,不像某些方案那样越长越差;非接触测量加上总线输出,注塑车间的油雾与温度变化也不容易影响读数。
几米长的位移传感器在交付和安装上要注意什么?
7800mm 的传感器属于长料,包装要有足够刚性防止运输中弯曲变形 —— 测杆一旦受弯,装上去整个行程的读数都会有偏差;安装时两端支架要在同一轴线上,中间有支撑点更好,避免测杆在自重和振动下产生弯曲。
长行程传感器装到机器上要先量什么?
先量安装那个面和模板的平行度。这个值不合格,传感器装上去就是斜的,量程越长,端点处的读数偏差越大。安装座建议单独做刚度足够的支架,不要直接焊在模板上,焊接热变形会让支架本身变形。
大型注塑机的位移方案有哪些可选?
磁致伸缩位移传感器可做到数米、整根测杆精度表现一致;拉绳位移传感器可做到十几米,但钢丝绳有磨损、长行程需防斜拉;电位计式电子尺一般不超过 2 米且电刷磨损、长行程分辨率下降;光栅尺受安装长度限制,造价高、怕油污。
