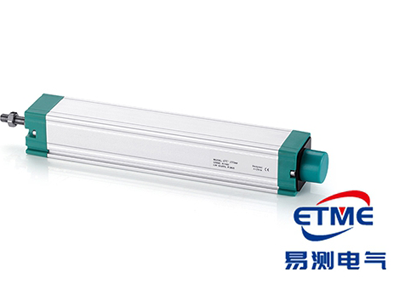

LTC 拉杆式直线位移传感器产品介绍
LTC 属于拉杆式直线位移传感器，机械结构针对强烈振动的场合设计，在超出理论电气行程之后没有电气信号输出变化，安装调整比需要严格控制死区的结构简单。有效量程 50 至 900 毫米；线性度控制在 ±0.05% 以内，重复性 0.01 毫米，分辨率不受机械结构限制。
外壳为阳极氧化铝，拉杆采用不锈钢 AISI 303，固定方式有两种：中心间距可调式支架，或者 M5 螺丝（ISO4017-DIN933）。电气连接采用 M12 针接头，防护等级 IP65。这类产品在注塑机、立式注塑机以及其他生产设备上应用较多，用来做合模位置、顶针行程一类的位移反馈。
产品特点
- 机械结构针对强振动场合设计，超出电气行程后没有电气信号输出变化
- 有效量程 50 到 900 毫米，按 25 毫米一档分档，其他量程可定制
- 独立线性度 ±0.05%，重复性 0.01 毫米，分辨率不受限制
- 外壳阳极氧化铝，拉杆采用不锈钢 AISI 303
- 安装可用中心间距可调式支架，也可用 M5 螺丝固定
- 电气连接为 M12 针接头，防护等级 IP65
- 拉杆端部带限位螺母，用来限制测杆行程、保护内部测量元件
- 使用寿命 1.25 亿次行程或 1 亿次往复，二者取小
典型应用
- 注塑机与立式注塑机的合模位置反馈
- 立式注塑机的顶针行程检测
- 振动较大的生产设备上的位移反馈
- 电气行程之外不需要信号变化的位置监测
常见问题
「超出理论电气行程后没有信号输出变化」是什么意思？
拉杆走到机械行程末端时，输出会停在电气行程终点不再变化。这样控制系统不会读到跳变的假信号，安装时也不用像某些结构那样严格留死区，调试起来省事。对需要频繁跑到行程端的工位，这一点对保护控制和机械都有实际意义。
中心间距可调式支架和 M5 螺丝固定，该怎么选？
支架固定适合测点位置需要现场微调的场合，装好后还能挪动找正；M5 螺丝（ISO4017-DIN933）直接锁在加工面上，适合位置已经确定的批量设备，刚性好、重复安装一致。前者灵活，后者稳固，按装配工艺定。
LTC 的精度指标怎么读？
独立线性度 ±0.05%，重复性 0.01mm，分辨率不受限制。线性度说的是实际输出曲线与理想直线的最大偏差，重复性说的是同一位置来回测的一致性。做合模位置、顶针行程这类反馈，看的是重复性够不够，不是分辨率数字有多大。
用在强振动的设备上真的扛得住吗？
这一款的机械结构就是针对强烈振动场合设计的，拉杆、轴承与电阻元件的连接方式按抗振动的思路处理过。注塑机、立式注塑机这类设备合模时冲击明显，装这类拉杆式比装普通电位计稳妥。
电气连接和防护等级是多少？
电气连接采用 M12 针接头，防护等级 IP65。外壳为阳极氧化铝、拉杆为不锈钢 AISI 303，车间常见的油雾和粉尘环境可以直接用，接头处拧紧到位即可。

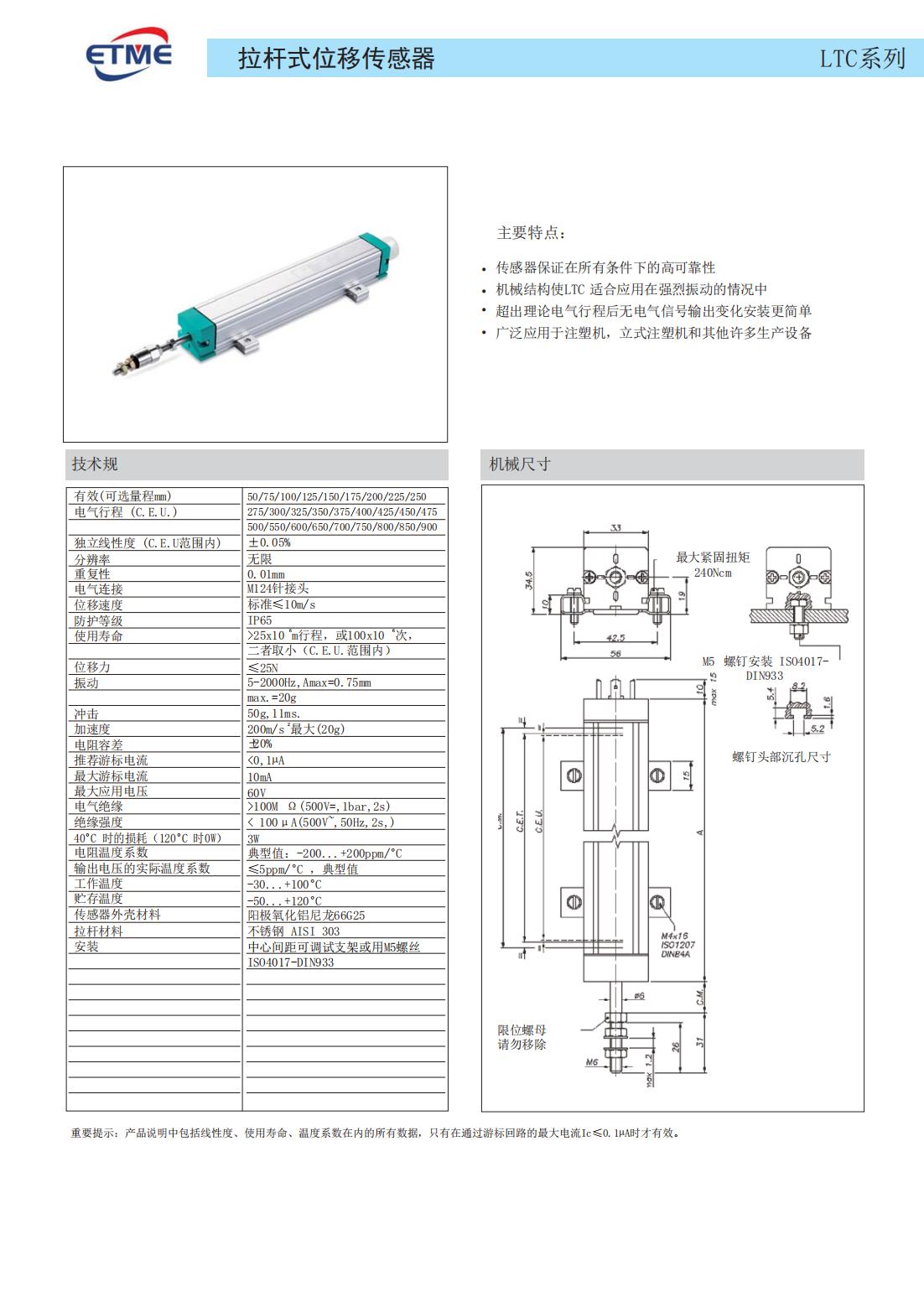

LTC 直线位移传感器技术参数
| 参数 | 数值 |
|---|
| 有效量程 | 50 ～ 900 mm，分 25 mm 一档（其他量程可定制） |
|---|
| 独立线性度（C.E.U. 范围内） | ±0.05% |
|---|
| 分辨率 | 不受限制 |
|---|
| 重复性 | 0.01 mm |
|---|
| 电阻值 | 5 kΩ（量程 50 ～ 500 mm）；10 kΩ（量程 600 ～ 900 mm） |
|---|
| 电阻容差 | ±20% |
|---|
| 推荐游标电流 | 小于 0.1 μA |
|---|
| 最大游标电流 | 10 mA |
|---|
| 最大应用电压 | 60 V |
|---|
| 电气绝缘 | 大于 100 MΩ（500 V、1 bar、2 s） |
|---|
| 绝缘强度 | 小于 100 μA（500 V、50 Hz、2 s） |
|---|
| 功耗 | 3 W（40 ℃ 时） |
|---|
| 温度系数 | 典型值 -200 ～ +200 ppm/℃ |
|---|
| 输出电压实际温度系数 | ≤ 5 ppm/℃（典型值） |
|---|
| 位移速度 | 标准 ≤ 10 m/s |
|---|
| 位移力 | ≤ 2 N |
|---|
| 振动 | 5 ～ 2000 Hz，振幅 0.75 mm，加速度 20 g |
|---|
| 冲击 | 50 g，持续时间 11 ms |
|---|
| 加速度 | 最大 200 m/s²（20 g） |
|---|
| 工作温度 | -30 ～ +100 ℃ |
|---|
| 贮存温度 | -50 ～ +120 ℃ |
|---|
| 使用寿命 | 1.25 亿次行程，或 1 亿次往复，二者取小（C.E.U. 范围内） |
|---|
| 电气连接 | M12 针接头 |
|---|
| 防护等级 | IP65 |
|---|
结构与安装尺寸
| 部件 | 材料与结构 |
|---|
| 传感器外壳 | 阳极氧化铝 |
|---|
| 拉杆 | 不锈钢 AISI 303 |
|---|
| 安装方式 | 中心间距可调式支架，或 M5 螺丝（ISO4017-DIN933） |
|---|
| 最大紧固扭矩 | 240 N·cm |
|---|
| 机械行程 | C.E.U. 加 9 ～ 10 mm（小量程）；C.E.U. 加 361 ～ 415 mm（大量程） |
|---|
| 外壳长度 | C.E.U. 加 63 ～ 64 mm（小量程）；C.E.U. 加 415 ～ 978 mm（大量程） |
|---|
拉杆端部有限位螺母，装配时不要移除，它是用来限制测杆行程、保护内部测量元件的。安装时先固定壳体，再连接拉杆与设备，连接件与拉杆之间应保持同轴，避免把设备的偏摆直接变成测杆的侧向受力。

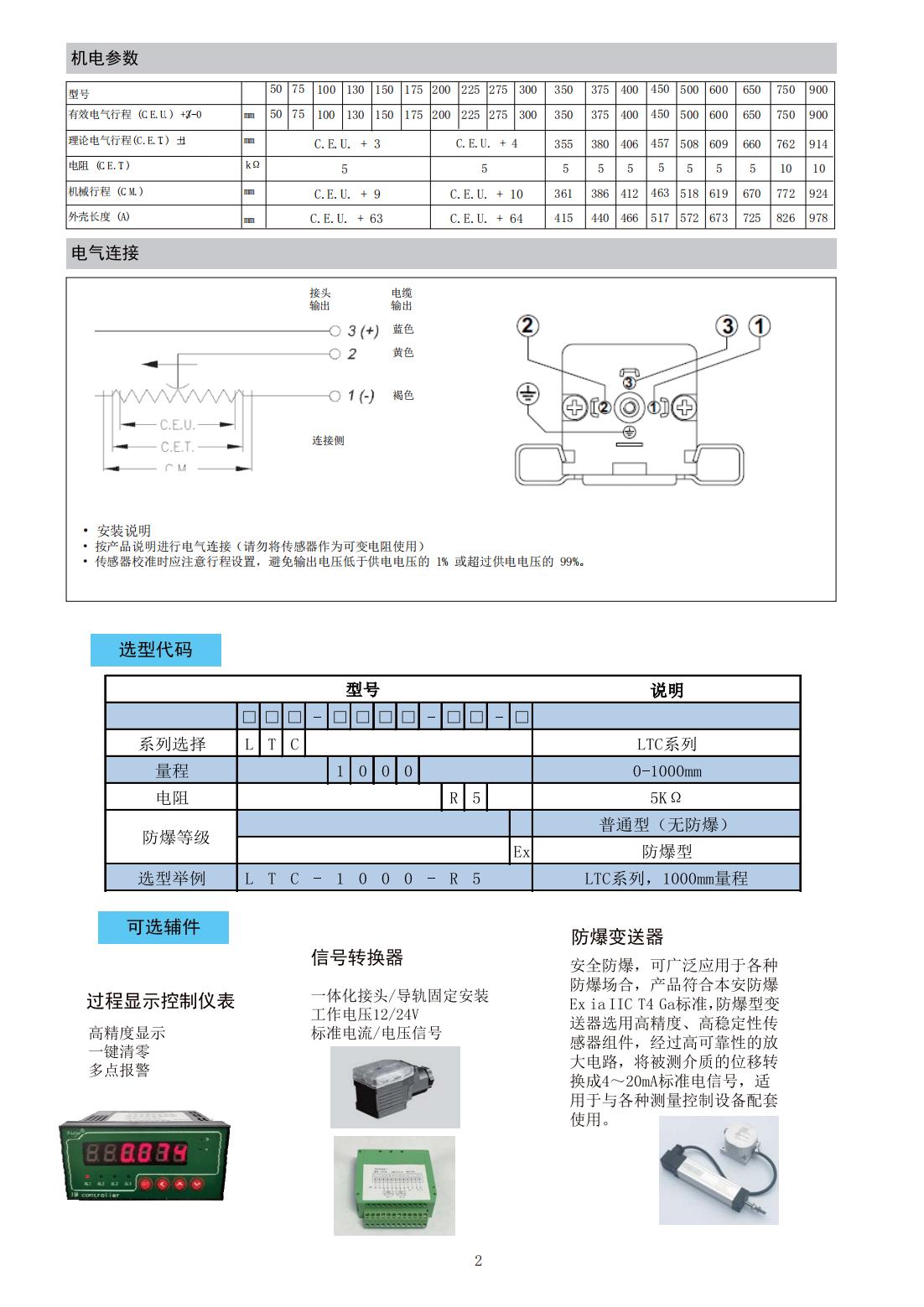

电气连接
传感器配 M12 针接头，接线定义为：3 号针接电源正（电缆蓝色芯）、2 号针为信号输出（电缆黄色芯）、1 号针接电源负（电缆褐色芯）。接线时按产品说明进行电气连接，不要把传感器当成可变电阻使用。校准或设定行程时注意量程范围，避免输出电压低于供电电压的 1% 或超过供电电压的 99%，超出这个区间线性度不能保证。
选型代码与附件
型号按四段组成：系列代号 LTC，量程四位数字（如 1000 表示 1000 mm），电阻代号 R5 表示 5 kΩ，防爆等级可选普通型或防爆型 Ex。例如 LTC-1000-R5 表示 LTC 系列、1000 毫米量程、5 kΩ 电阻。可配过程显示控制仪表做本地显示，也可配信号转换器把电阻信号转成标准电流或电压信号，转换器支持一体化接头或导轨固定安装，工作电压 12 V 或 24 V；需要进防爆场合时可选防爆变送器。
选型与安装要点
行程选取时留出两端余量，C.E.U. 是有效电气行程，超出这个范围后输出信号不再变化，用尽会失去位移反馈。注塑机这类设备振动较大，安装支架的刚性要够，壳体松动会让读数出现周期性跳动。数据表中列出的线性度、使用寿命、温度系数等数值，只有在通过游标回路的最大电流不超过 0.1 mA 时才有效，实际使用时应让回路电流留有余量。
