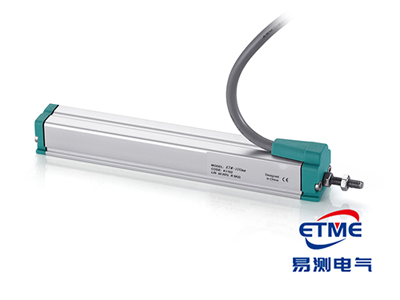

KTM 微型拉杆直线位移传感器产品介绍
KTM 属于微型拉杆式直线位移传感器，壳体截面小、行程长，在同类里外形尺寸算小的一档，适合安装空间受限的场合。测杆是拉杆结构，端部球头留了 0.5 毫米对中余量，极限运动速度可达 5 m/s，在快速往复的产线上跟着设备连续动作也不容易出问题。
外壳为阳极氧化铝，装配采用扣压式固定支架；内部传动用的是可旋转的不锈钢结构，轴承为回转滑动式；电阻元件用导电塑料，电刷是带弹性阻尼的贵金属多触点。随机附球铰连接器 1 个、固定支架 2 个、螺丝 4 颗，装到设备上即可使用，不需要另配安装件。
产品特点
- 壳体截面小、行程长，同类产品中外形尺寸较小的一档
- 工作量程 25 到 300 毫米，两端各留 2 毫米缓冲行程
- 测杆球头带 0.5 毫米自动对中量，允许极限运动速度 5 m/s
- 外壳阳极氧化铝，采用扣压式固定支架装配
- 内部传动装置为不锈钢可旋转结构，配回转滑动轴承
- 电阻元件为导电塑料，电刷为贵金属多触点并带弹性阻尼

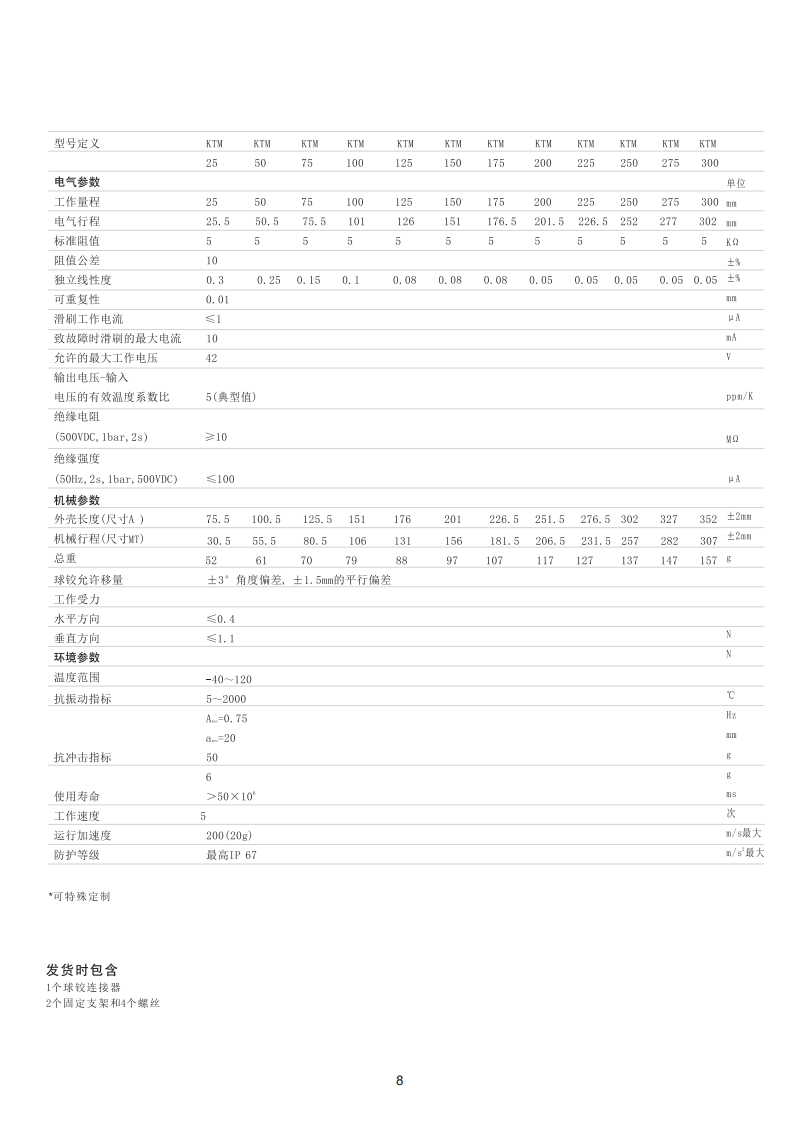

- 独立线性度 0.3% 到 0.05% FS，可重复性 0.01 毫米
- 出厂随货配 1 个球铰连接器、2 个固定支架和 4 个螺丝
典型应用
- 安装空间受限、行程又相对较长的工位
- 快速往复产线上的位移反馈
- 小型自动化设备的位置检测
- 需要现场快速装配、不想另配安装件的场合
常见问题
壳体截面小、行程长，具体小到什么程度？
KTM 在同类拉杆式产品里属于外形尺寸较小的一档，壳体截面小、行程做得长，适合装在其他传感器塞不进去的位置。选型时按实际净空核对一下壳体宽度、拉杆伸出方向和接线空间。
随货带哪些安装件？
出厂随货配 1 个球铰连接器、2 个固定支架和 4 个螺丝，装到设备上即可使用，不需要另配安装件。这样减少了现场到处找配件的麻烦，也避免用错配件造成安装偏心。
测杆球头 0.5mm 自动对中量有什么用？
吸收安装时的一点点偏差。设备加工和装配总有公差，球头能自动找正，减少侧向力传到内部结构上，顺带也降低了读数漂移的风险。
允许 5 m/s 的速度，适合什么样的产线？
快速往复的自动化产线、专机上的位移反馈都能用。内部是导电塑料电阻元件配贵金属多触点电刷、带弹性阻尼，高速动作时接触保持可靠，不容易出现读数跳变。
接 PLC 时要注意什么？
这一款是电位计原理输出，接法取决于后级：配变送模块可以转成 0-5V、0-10V 或 4-20mA 标准信号再进 PLC 模拟量通道；直接用电阻输出时要确认采集模块的激励方式，别把激励电压接错。
