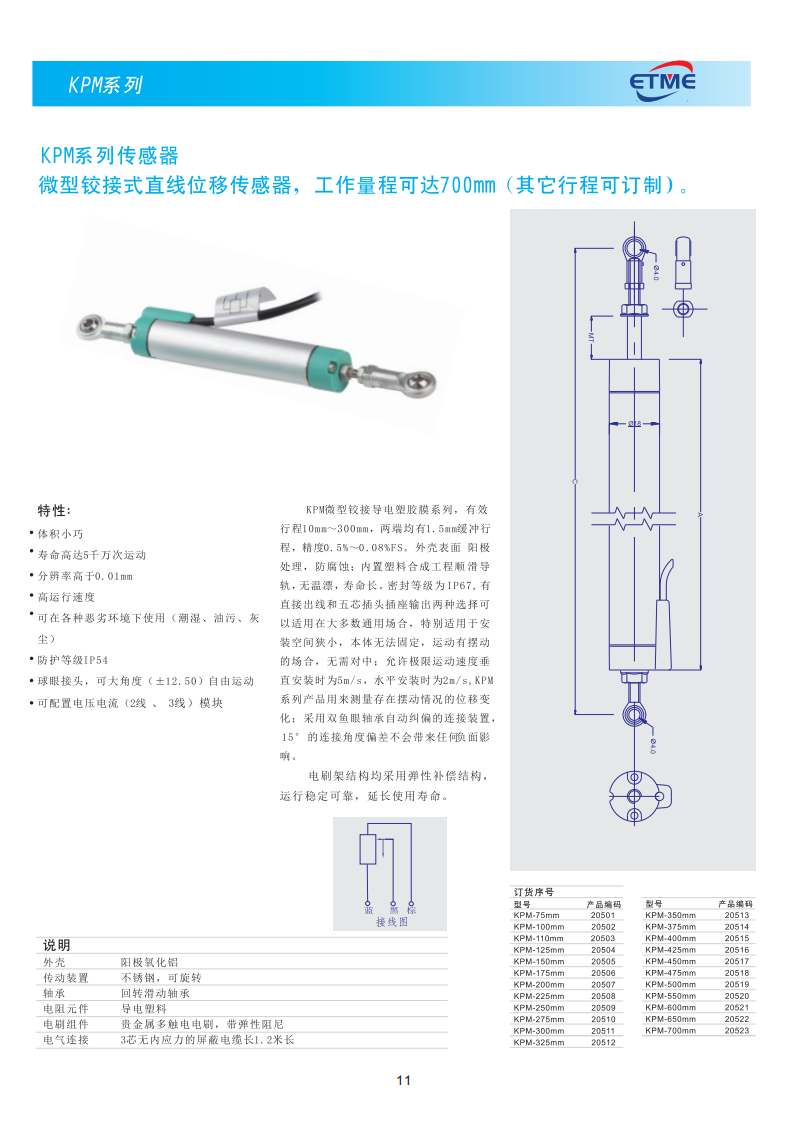

KPM 铰接式直线位移传感器产品介绍

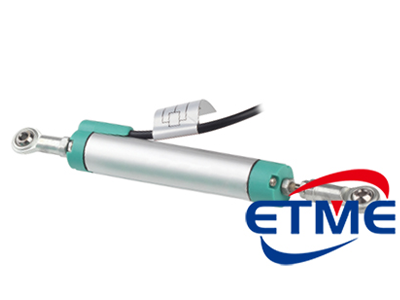

KPM 属于微型铰接式直线位移传感器，两端靠球眼接头连住被测机构，安装时允许 ±12.5 度的角度偏差，配合弹性铰接结构可以自动纠偏，因此不需要像拉杆式那样严格对中。设备运行中测点会有些摆动、偏摆，或者与安装面不同心，这几种情况下用这种结构更省事，也不会因为安装误差把侧向力传到传感器内部。
外壳为阳极氧化铝，表面做过防腐蚀处理；内部传动装置是不锈钢可旋转结构，配回转滑动轴承，电阻元件为导电塑料，电刷采用贵金属多触点并带弹性阻尼。测量行程 25 至 700 毫米，其他行程可按订单定制，在多粉尘、有油污、湿度偏大的车间里也能长期使用。
产品特点
- 两端用球眼接头与被测机构连接，允许 ±12.5 度角度偏差
- 弹性铰接结构可自动纠偏，不需要像拉杆式那样严格对中
- 测点存在少量摆动、偏摆或不同心的场合也能用
- 安装误差带来的侧向力不会直接传到传感器内部
- 测量行程 25 到 700 毫米，其他行程可按订单定制
- 外壳阳极氧化铝并做防腐蚀处理
- 内部为不锈钢可旋转传动装置，配回转滑动轴承
- 电缆屏蔽层单端接地，两端同时接地会形成地环流
典型应用
- 被测点与安装面不同心的运动机构
- 设备运行中存在少量摆动或偏摆的场合
- 潮湿、油污、粉尘较多的车间环境
- 长期连续运行、安装要求免对中的位移反馈
常见问题
允许 ±12.5 度角度偏差，实际能省掉什么工作？
省掉严格对中。设备运行中测点有少量摆动、偏摆或者两个连接点不同心时，这种结构靠弹性铰接自动纠偏，不需要像拉杆式那样反复调整同心度。对改造既有设备、安装空间又不规整的场合很实用。
哪些工况适合用铰接式？
测点位置本身就在运动的机构，比如机构的转动端、摆动臂、两个机构之间靠连杆传动的测点。这类位置用刚性拉杆容易把侧向力顶进传感器，换成两端球眼接头就顺了。
行程 25 到 700mm 都能做吗？
常规量程覆盖 25 到 700mm，其他行程可以按订单定制。选型时把实际行程、安装空间和被测机构的运动方式一起说明，由厂家确认结构是否适合。
潮湿、油污、粉尘的车间能长期用吗？
可以。外壳为阳极氧化铝并做防腐蚀处理，内部传动是不锈钢可旋转结构配回转滑动轴承，电阻元件为导电塑料，电刷是贵金属多触点带弹性阻尼，这类环境是它的常规工况。
和滑块式 KTF 差在哪里？
主要差在连接方式。KTF 是无杆滑块式，滑块沿壳体侧面滑动，适合长度受限的长行程；KPM 是微型铰接式，两端球眼连接、行程较短，优势在于允许安装偏差、体积小巧。按现场测点结构挑。
