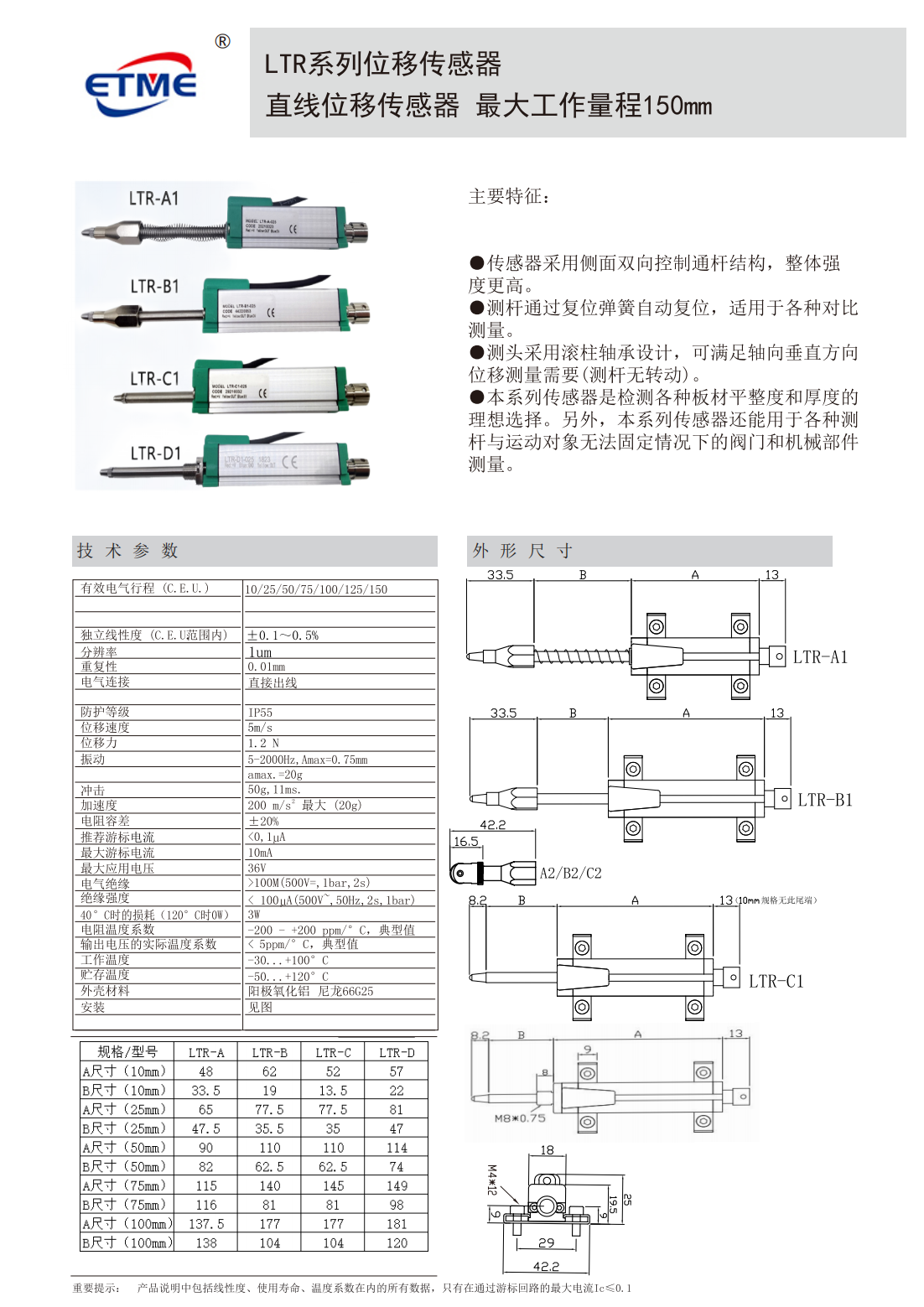

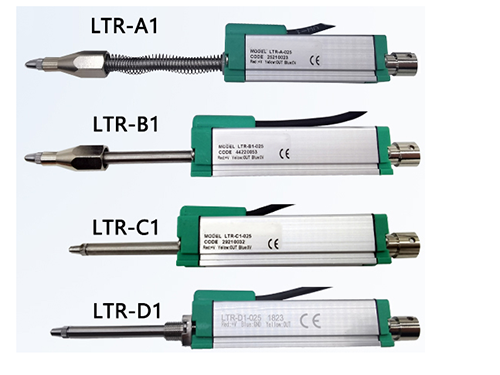

LTR 自恢复式直线位移传感器产品介绍
LTR 系列属于自恢复式直线位移传感器，测杆做成通杆，两侧都能受控，比常见拉杆式更结实。松开被测物体后，靠内部复位弹簧把测杆拉回起点，因此很适合在产线上做往复的对比测量，不需要每次重新对零。
测头采用滚柱轴承结构，测杆在轴向受力时不会跟着转动，只做直线伸缩，这样可以满足轴向及垂直方向的位移测量要求，也避免了测杆旋转带来的读数漂移。传感器最大工作量程 150 毫米，可用于各种板材的平整度与厚度检测；有些阀门、机械件没法把测杆固定住，同样适合用这种自恢复结构来测。
产品特点
- 测杆采用侧面双向控制通杆结构，整体强度比普通拉杆式更高
- 依靠内部复位弹簧自动回缩，松开被测物体后测杆回到初始位置
- 测头为滚柱轴承结构，测杆轴向受力时不跟着转动
- 有效电气行程 10 到 150 毫米，按 10 / 25 / 50 / 75 / 100 / 125 / 150 分档
- 独立线性度 ±0.1% 到 ±0.5%，重复性 0.01 毫米，分辨率 1 微米
- 位移力 1.2 N，位移速度 5 m/s
- 外壳材料为阳极氧化铝与尼龙 66G25，防护等级 IP55
- 工作温度 -30℃ 到 +100℃，抗振 20g、抗冲击 50g
典型应用
- 各种板材的平整度与厚度检测
- 产线上往复式的对比测量
- 测杆与被测对象无法固定连接的阀门与机械部件
- 需要测杆自动回位、不必每次重新对零的工位
常见问题
自恢复式是什么意思？
测杆靠内部复位弹簧自动回缩，松开被测物体之后测杆回到初始位置，不需要每次重新对零。产线上做往复的对比测量，或者被测件只是临时贴近测头，用这种结构最顺。
测杆会不会跟着转，影响读数？
不会。测头采用滚柱轴承结构，测杆在轴向受力时不会跟着转动，只做直线伸缩。这样既满足轴向与垂直方向的位移测量要求，也避免了测杆旋转带来的读数漂移。
最大工作量程 150mm，主要用在哪？
各种板材的平整度与厚度检测用得比较多。把测头压在板面上移动，或者板料从测头下通过，测杆的伸缩量就代表厚度或起伏，读数直接对应。
被测对象没法固定连接怎么办？
这正是自恢复结构擅长的场合。阀门、机械部件的测量面不能打孔也不能装连杆，用弹簧顶出的测杆顶住测量面就行，测完自动回位，不留下安装痕迹。
测杆强度比普通拉杆式高在哪里？
测杆采用侧面双向控制通杆结构，整体强度比普通拉杆式更高，承受侧向碰撞的能力更好。现场操作人员手扶工件时不小心碰到测杆，不容易把测杆压弯。
