KTF滑块式直线位移传感器

KTF 滑块式直线位移传感器产品介绍

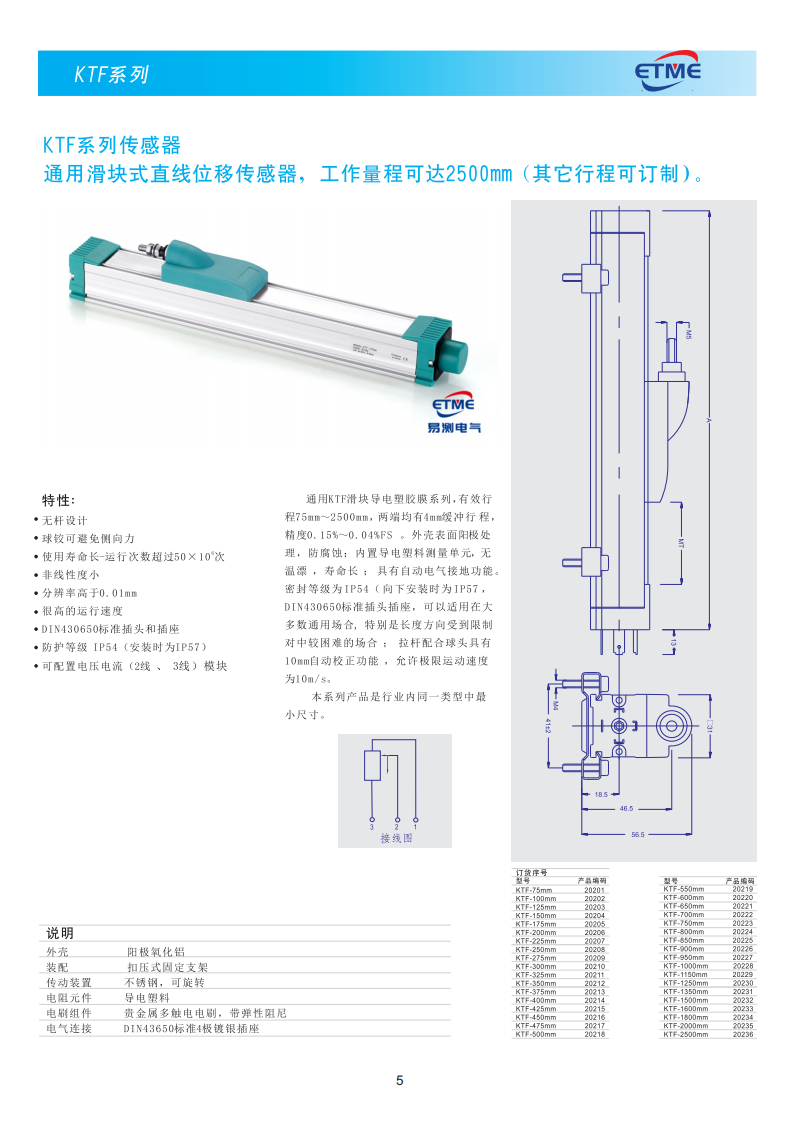

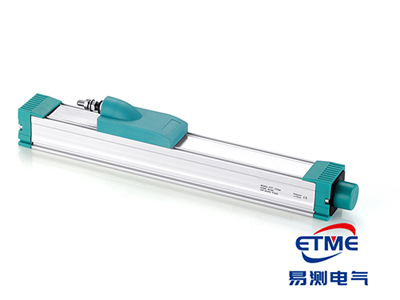

KTF 属于滑块式直线位移传感器，没有外伸的测杆，滑块贴着壳体侧面走，两端靠球铰连到设备上，侧向力在这里被卸开，不会压到内部测量元件上。有效行程 75 至 2500 毫米；行程长、又不好对中的设备，这种结构比拉杆式更好处理。

壳体为阳极氧化铝，表面阳极处理防腐蚀，装配采用扣压式固定支架；内部传动装置为不锈钢可旋转结构，电阻元件是导电塑料，电刷为贵金属多触点并带弹性阻尼。拉杆配合球头有 10 毫米自动校正功能，允许极限运动速度达到 10 m/s，运行次数超过 5000 万次。现场接线用的是 DIN43650 标准的 4 极镀银插座，另配标准插头，更换方便。

产品特点

• 无杆设计，滑块沿壳体侧面滑动，两端用球铰与设备连接
• 侧向力由球铰卸掉，不会直接传到内部测量元件上
• 有效行程 75 到 2500 毫米，两端各留 4 毫米缓冲行程
• 拉杆配合球头有 10 毫米自动校正量，允许极限运动速度 10 m/s
• 独立线性度 0.15% 到 0.04% FS，可重复性 0.01 毫米
• 外壳阳极氧化铝，装配采用扣压式固定支架
• 电气连接采用 DIN43650 标准 4 极镀银插座，现场更换不用重新配线
• 温度范围 -40℃ 到 130℃，使用寿命超过 5000 万次运动

典型应用

• 长度方向受限制、对中比较困难的设备
• 行程较长、需要把侧向力卸掉的运动机构
• 潮湿、油污、粉尘较多的车间
• 现场要求快速更换、不重新配线的工位

常见问题

无杆滑块式和拉杆式该怎么选？

看设备的长度方向有没有余量。滑块式沿壳体侧面滑动，整体长度就是行程加壳体，长度方向受限、对中比较困难的场合比拉杆式好处理；拉杆式需要给拉杆伸缩留净空，适合结构已经很明确的设备。

两端球铰具体解决什么问题？

球铰把侧向力卸掉，不让它直接传到内部测量元件上。设备运行中测点如果存在轻微不同心或者摆动，力会先被球铰吸收，电阻元件和电刷不受附加载荷，寿命和读数稳定性都更好。

极限速度 10 m/s、运行 5000 万次是怎么保证的？

内部传动是导电塑料电阻元件配贵金属多触点电刷，电刷带弹性阻尼，高速往复时接触仍然可靠。拉杆配合球头有自动校正功能，减少偏磨。用于快速往复的产线、压力机械和试验机都合适。

安装时要注意什么？

壳体用扣压式固定支架装配，安装面要平整。滑块与被测机构的连接件尽量和传感器轴线在同一直线上，两端球铰能吸收一部分偏差，但不要把大角度安装当成常规做法，留一点余量对长期使用更有利。

现场更换方便吗？

电气连接用 DIN43650 标准 4 极镀银插座，另配标准插头，换表时拔插即可，不用重新接线。壳体为阳极氧化铝，表面阳极处理防腐蚀。

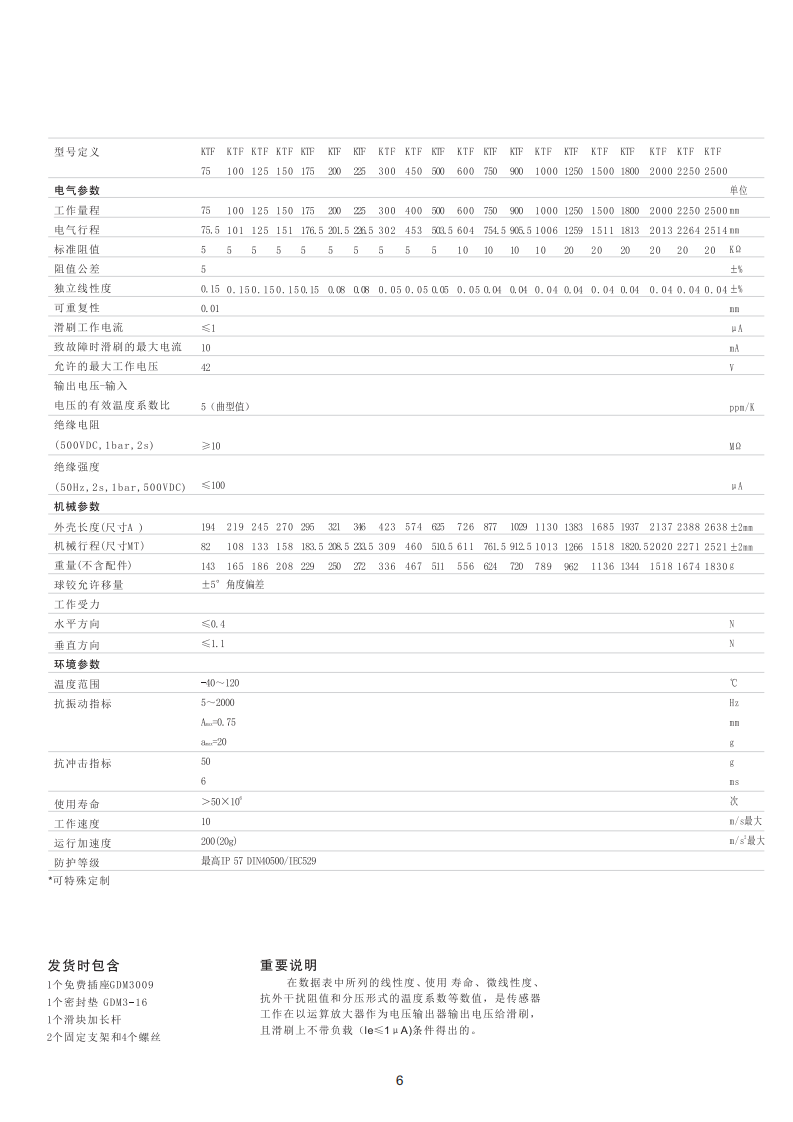

KTF 直线位移传感器技术参数

结构与材料

电气连接与随货配件

传感器本体带 DIN43650 标准 4 极镀银插座，现场用标准插头接线，更换或检修时不用重新配线。出厂随货包含 1 个插座 GDM3009、1 个密封垫 GDM3-16、1 个滑块加长杆、2 个固定支架和 4 个螺丝。可按现场配电压输出模块或电流输出模块，也可以选两线、三线接法。插座接好后要拧紧，密封垫装到位，否则安装方向上达不到标注的防护等级。

选型与安装要点

行程按设备实际需要的最大位移选取，两端 4 毫米缓冲行程是保护结构用的，不要把有效行程用到极限位置。滑块安装时保证与运动方向平行，球铰端留出活动余量，10 毫米自动校正量是给安装偏差留的空间，用满反而会加快电刷磨损。外壳较长的规格（1500 毫米以上）建议在中间加支撑，避免壳体在自重或振动下弯曲。数据表中列出的线性度、使用寿命、温度系数等数值，是在滑刷电流不超过 1 μA 的条件下得到的，使用时应让回路电流留有余量。
