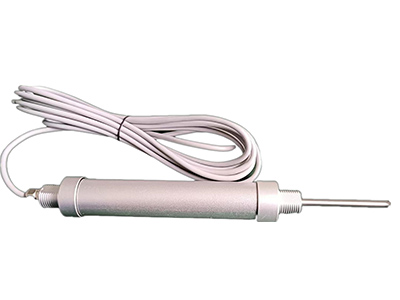

KPC-F 防水直线位移传感器产品介绍
KPC-F 是一款防护等级做到 IP67 的防水型直线位移传感器，采用导电塑料电阻式测量原理，也就是滑动电位计方式。拉杆两端配双万向接头，可以自动纠偏，安装时不用把传感器轴线与被测运动方向对得特别准，接头能吸收掉一部分角度偏差。
量程覆盖从 10 mm 到 500 mm 的多档规格，独立线性度随量程加长而提高，长行程型号可以做到 ±0.05% FS。外壳为铝合金并经阳极氧化防腐处理，出线采用屏蔽电缆直出，可以按需要配 2 线或 3 线的电压、电流输出模块。防护到位加上金属外壳，使它适合装在液压油缸、注塑机、工程机械这类有油污、粉尘和潮湿的场合。
产品特点
- IP67 防护等级，适应油污、粉尘、潮湿工况
- 导电塑料电阻式测量，绝对位置输出
- 双万向接头自动纠偏，容许 ±12.5° 角度偏差
- 量程 10 mm ～ 500 mm 多档可选
- 重复精度 0.01 mm，分辨率无断点
- 铝合金外壳，表面阳极氧化防腐处理
典型应用
- 液压油缸行程的位移反馈
- 注塑机锁模与顶针位置测量
- 工程机械臂架的角度与行程检测
- 粉尘与潮湿环境的位移测量
- 材料试验机横梁的位移采集
常见问题
IP67 具体能用在什么工位？
液压油缸、注塑机、工程机械这类有油污、粉尘和潮湿的场合。防尘加短时浸水，冲洗时水溅到壳体上不影响测量。如果长期泡在液体里或者有腐蚀性介质，选型时把介质情况说明一下更稳妥。
双万向接头起什么作用？
自动纠偏，容许 ±12.5 度的角度偏差。安装时不用把传感器轴线与被测运动方向对得特别准，接头吸收掉一部分角度偏差，减少侧向力传到内部电阻元件上。
量程和线性度是什么关系？
量程覆盖 10mm 到 500mm 多档，独立线性度随量程加长而提高，长行程型号可以做 ±0.05% FS，重复精度 0.01mm，分辨率无断点。短行程型号选型时把工艺允许偏差换算成绝对值再对比。
2 线和 3 线输出怎么选？
按后级采集方式定。2 线制一般用于电流输出回路，接线简单、抗干扰好，适合远距离传输；3 线制用于电压输出，接线要注意公共端的接法。输出模块可以按需要配置，订货时说明后级接口类型即可。
装在液压油缸上要注意什么？
油缸的安装面和运动方向要找准，双万向接头能容错但不要长期在大偏角下工作。屏蔽电缆直出，布线时避开动力线和液压软管，电缆固定点留出活动余量，避免油缸动作时把线拽紧。

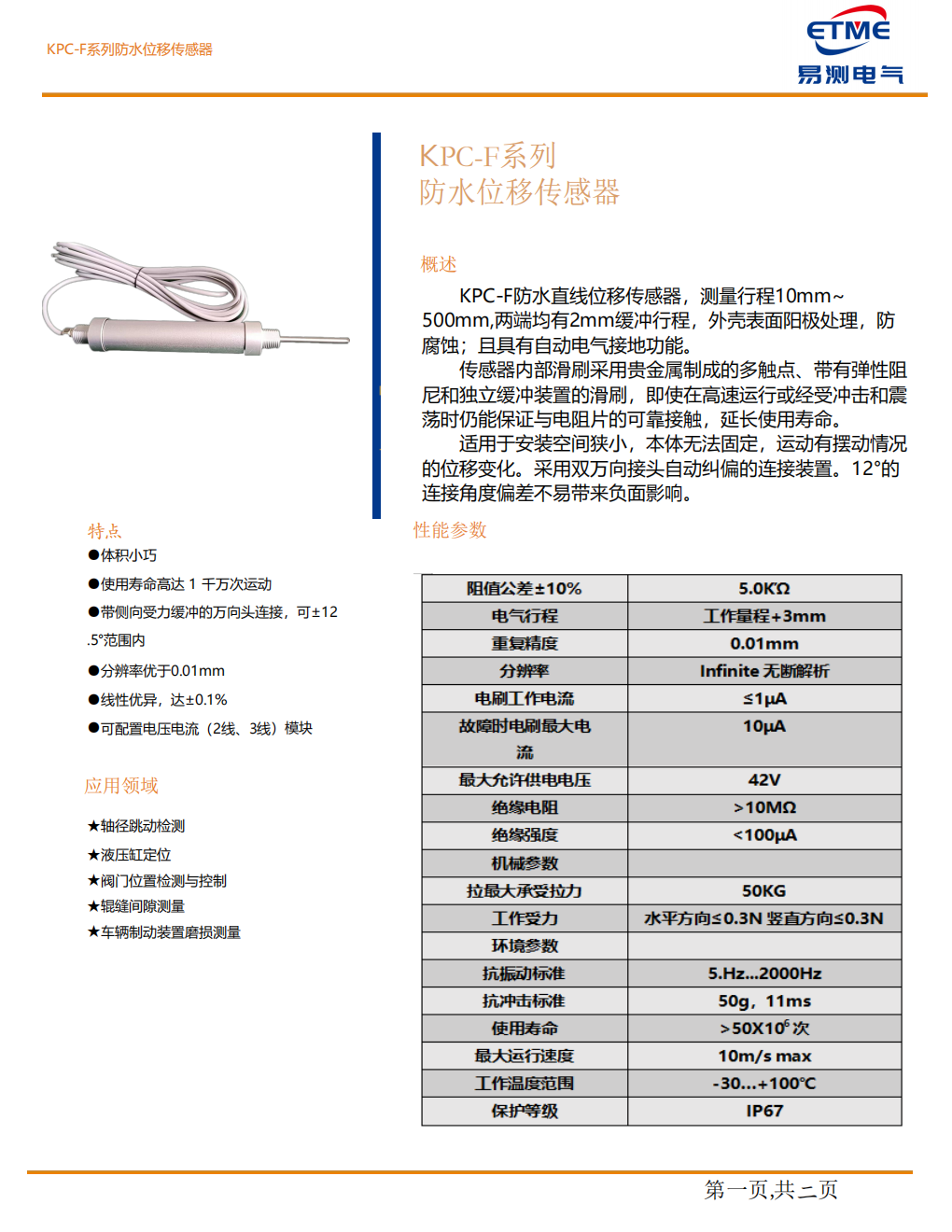

KPC-F 防水直线位移传感器技术参数
| 项目 | 参数 |
|---|
| 产品系列 | KPC-F 防水直线位移传感器 |
| 品牌 | 深圳市易测电气有限公司 |
| 测量原理 | 导电塑料电阻式（滑动电位计原理） |
| 测量行程 | 10 mm / 25 mm / 50 mm / 75 mm / 100 mm / 125 mm / 150 mm / 175 mm / 200 mm / 250 mm / 300 mm / 400 mm / 500 mm |
| 缓冲行程 | 两端各 2 mm（机械缓冲） |

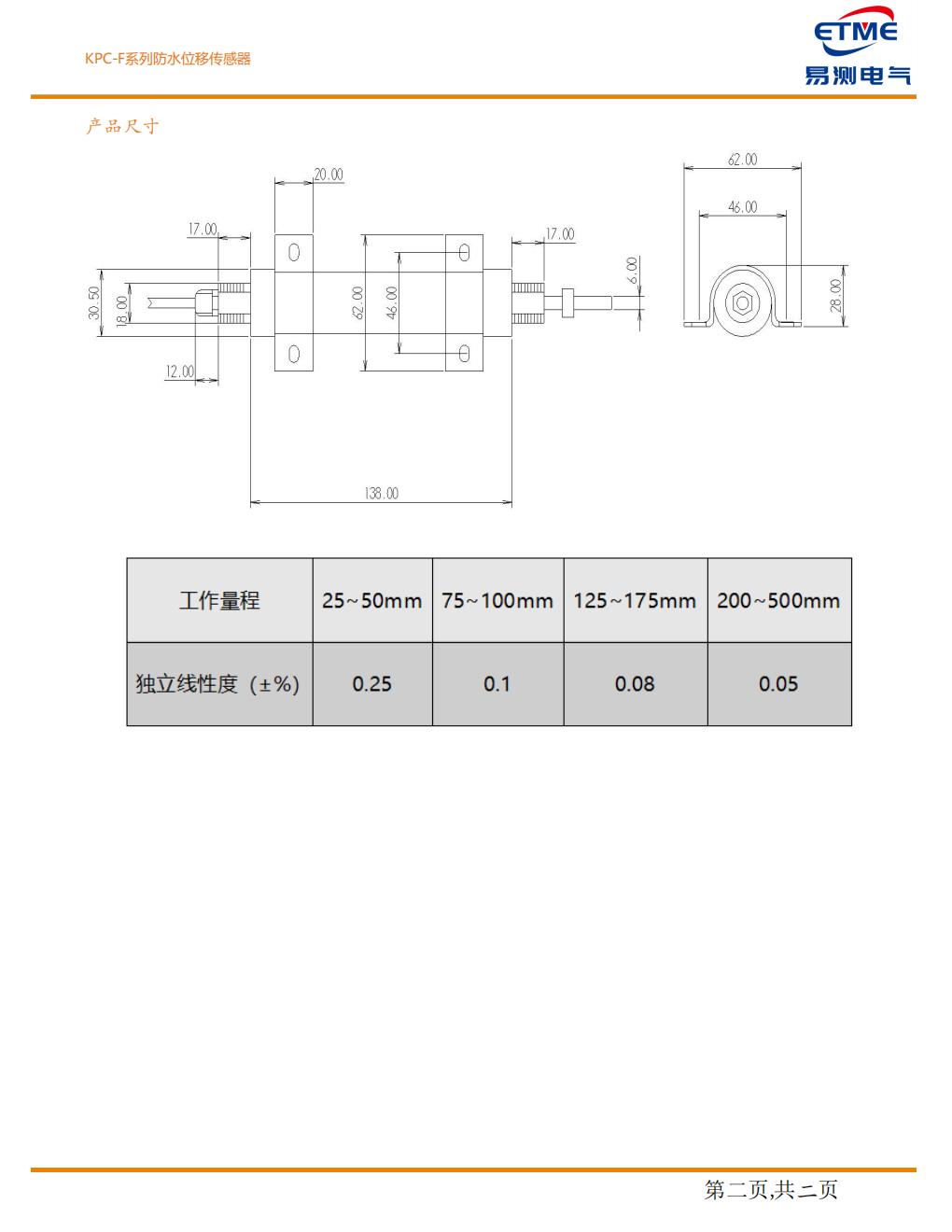

| 独立线性度 | 25–50 mm：±0.25% FS
75–100 mm：±0.10% FS
125–175 mm：±0.08% FS
200–500 mm：±0.05% FS |
| 标准阻值 | 5 kΩ ±10% |
| 电气行程 | 工作量程 + 3 mm |
| 重复精度 | 0.01 mm |
| 分辨率 | 无限（无断点解析） |
| 滑刷工作电流 | ≤ 1 μA |
| 故障最大电刷电流 | 10 μA |
| 最大允许供电电压 | 42 V DC |
| 绝缘电阻 | ＞ 10 MΩ |
| 绝缘强度 | ＜ 100 μA |
| 拉杆最大承受拉力 | 50 kg |
| 工作受力 | 水平方向 ≤ 0.3 N
竖直方向 ≤ 0.3 N |
| 万向头纠偏角度 | ±12.5°（双万向接头自动纠偏） |
| 最大运行速度 | 10 m/s |
| 机械寿命 | ＞ 50 × 10⁶ 次往复运动 |
| 抗振动 | 5 Hz ～ 2000 Hz |
| 抗冲击 | 50 g / 11 ms |
| 外壳材质 | 铝合金，表面阳极氧化防腐处理 |
| 接地方式 | 自动电气接地（外壳为信号地） |
| 出线方式 | 屏蔽电缆直出（可选 2 线 / 3 线电压或电流模块） |
| 防护等级 | IP67 |
| 工作温度 | -30 ℃ ～ +100 ℃ |
选型要点
| 项目 | 参数 |
|---|
| 量程与线性度 | 25–50 mm 为 ±0.25% FS；75–100 mm 为 ±0.10% FS；125–175 mm 为 ±0.08% FS；200–500 mm 为 ±0.05% FS。量程越长，相同百分比对应的绝对误差越大，选型时按允许的绝对误差反推量程 |
| 输出方式 | 出线为屏蔽电缆直出，可按控制系统配 2 线或 3 线的电压、电流模块，把滑动电位计信号转成标准模拟量 |
| 安装方式 | 支持水平、竖直及多角度安装；本体可以不另加固定，依靠两端万向头自适应摆动 |
| 适用环境 | IP67 防护配合铝合金阳极氧化外壳，适合油污、粉尘、潮湿及有冲洗水的工况 |
| 行程余量 | 两端各留 2 mm 机械缓冲，电气行程比工作量程多 3 mm，实际使用不要压到机械止点 |
安装与接线要点
传感器本体体积小巧，适合狭小空间安装。安装时保证两端万向头能够自由摆动，不要让侧向硬约束顶住拉杆；水平与竖直方向的工作受力都不超过 0.3 N，超出会额外磨损滑刷与轨道。拉杆的最大承受拉力为 50 kg，超出额定行程强行拉动会损坏内部滑刷结构。
供电电压不得超过 42 V DC，超压会造成不可逆损坏。屏蔽层应单独接入控制柜大地，不可与 0 V 短接，否则现场干扰会经屏蔽层串进信号回路。避免与强电磁设备共用电源，保证测量稳定性。出线为屏蔽电缆直出，接线端子按所选输出模块的标识对应接入即可。
典型应用
液压与气动油缸位移检测、注塑机开合模位置反馈、工程机械臂架伸缩控制、自动化产线精密定位、风电与轨道交通设备状态监测。
