KPZ微型拉杆式直线位移传感器

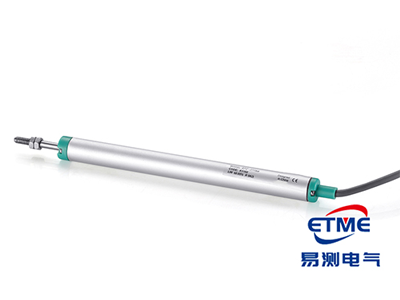

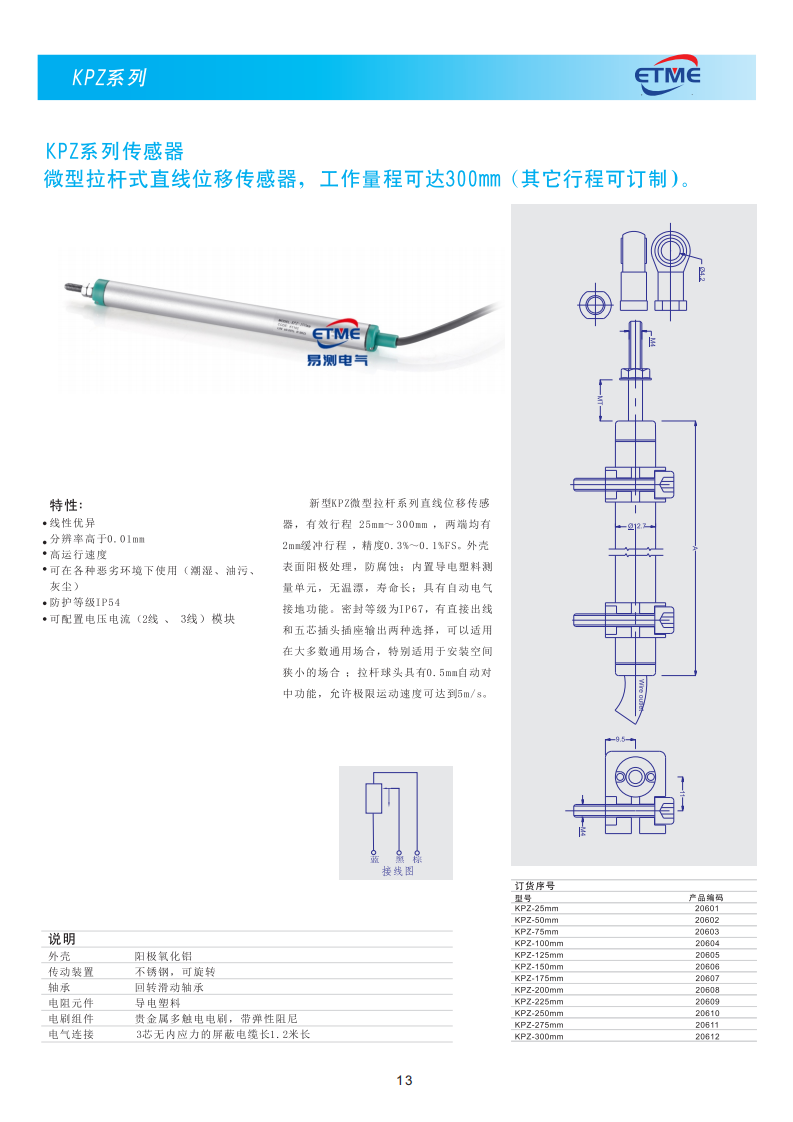

KPZ 微型拉杆式直线位移传感器产品介绍

KPZ 属于微型拉杆式直线位移传感器，有效行程 25 至 300 毫米，两端各留 2 毫米缓冲行程，精度 0.3% 至 0.1% FS。测杆球头带 0.5 毫米自动对中量，允许极限运动速度达到 5 m/s，适合安装空间小、又要连续快速往复的工位。

外壳为阳极氧化铝，表面阳极处理防腐蚀；内部传动部件可旋转、材质为不锈钢，配的是回转滑动轴承；电阻元件用导电塑料，电刷是带弹性阻尼的贵金属多触点。密封等级 IP67，可在潮湿、油污、粉尘等恶劣环境下使用。出厂随货配 1 个铰接球轴承、2 个塑料固定架和 2 个螺丝。

产品特点

• 微型拉杆结构，工作量程 25 到 300 毫米，外壳长度 75.5 到 352 毫米
• 测杆球头带 0.5 毫米自动对中量，装配时留出这个余量可避免侧向受力
• 球铰允许 ±3 度角度偏差与 ±1.5 毫米平行偏差
• 外壳阳极氧化铝，传动装置为不锈钢可旋转结构，配回转滑动轴承
• 电阻元件为导电塑料，电刷为贵金属多触点并带弹性阻尼
• 独立线性度 0.3% 到 0.05% FS，量程越大数值越小
• 可重复性 0.01 毫米，分辨率高于 0.01 毫米
• 温度范围 -40℃ 到 120℃，抗振 20g、抗冲击 50g，最大速度 5 m/s
• 两端各留 2 毫米缓冲行程，机械行程 30.5 到 307 毫米

典型应用

• 安装空间小、动作频繁的工位位移反馈
• 注塑机、压铸机的合模与顶针位置检测
• 包装、印刷设备的辊位与张力控制
• 需要连续快速往复、对中条件一般的运动机构

常见问题

精度写 0.3% 至 0.1% FS，怎么理解？

这是满量程的百分比，量程越大同样百分比对应的绝对误差越大。短行程（比如 25mm）一般取 0.3% FS，长行程（300mm）可以做到 0.1% FS。选型时按工艺要求的绝对误差换算，别只看百分比数字。

两端各留 2mm 缓冲行程是做什么用的？

给机械留一点安全余量。设备偶尔过冲、或者安装时拉杆顶到底，缓冲段先吸收掉，不会把力直接顶到内部电阻元件上。选型时行程要按实际用量再往上留，别把 2mm 缓冲也算进有效行程。

IP67 的防护够用吗？

IP67 属于防尘加短时浸水等级，潮湿、油污、粉尘的恶劣环境可以直接用。内部配回转滑动轴承和导电塑料电阻元件，切削液飞溅、冲洗水溅到壳体上都不影响测量。

随货配件有哪些？

出厂随货配 1 个铰接球轴承、2 个塑料固定架和 2 个螺丝。球轴承负责自动找正、塑料固定架负责壳体固定，装到设备上就能用，不需要额外采购安装件。

能用在连续快速往复的工位吗？

可以。测杆球头带 0.5mm 自动对中量，允许极限运动速度 5 m/s，适合安装空间小、又要连续快速往复的工位。设备振动大时建议把固定架螺丝做防松处理。

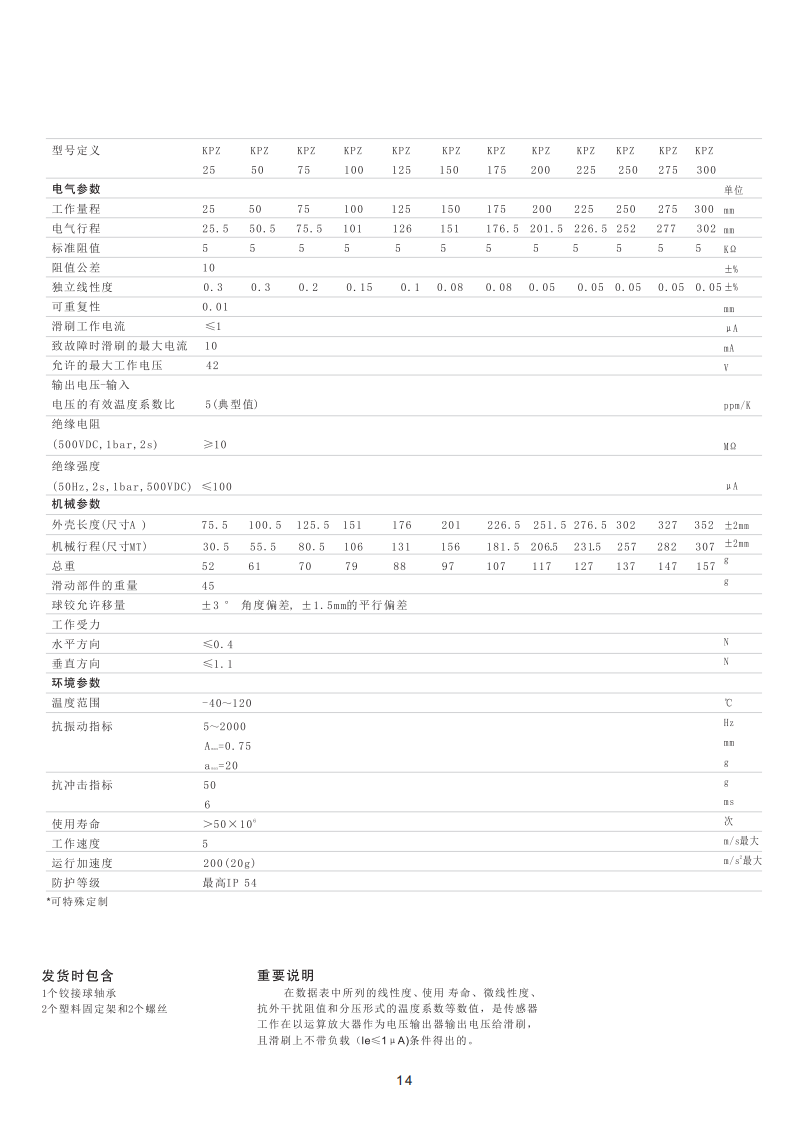

KPZ 直线位移传感器技术参数

结构与材料

接线与输出方式

随货为 3 芯屏蔽电缆，分别接电源正、电源负极与信号输出；可按现场配电压输出模块或电流输出模块，也可以选两线、三线接法，需要时可选五芯插头插座接法。电缆屏蔽层单端接地，接控制柜一侧即可。具体线色以随货图纸为准，接线前先断开电源。
