ESC微型自恢复式直线位移传感器

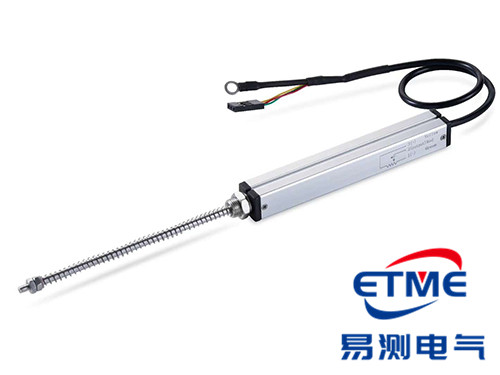

ESC 微型自恢复式直线位移传感器产品介绍

ESC 是一款带弹簧自恢复机构的微型直线位移传感器，本体截面只有十几毫米宽，适合装在空间局促的机构里。拉杆由内部弹簧顶出并保持贴合，测点离开后拉杆自动回位，不需要额外的回程装置，也不依赖被测件把拉杆拉回来。这种结构常见于伺服阀位置反馈、合模机构到位检测一类「测点往复、行程短、安装位置窄」的场合。

传感器采用滑动电位计原理，属于绝对位置测量型，上电即有感、不需要开机找零。输出为直流电压信号，配内置或外置变送模块后可以转成 0-5V、0-10V 或 4-20mA 标准信号，满足远距离传输控制的要求。外壳为阳极氧化铝合金，内部导轨配高耐磨工程滑环，导电材料选用进口原料，在粉尘、油雾、振动等条件下仍能保持稳定输出。拉杆前端带缓冲万向节，可以吸收传动杆的一部分不对中偏斜，降低安装同轴度的要求。

产品特点

• 弹簧自恢复结构，测头自动回位，无需回程气缸或拉簧
• 微型本体，截面紧凑，适合狭小空间安装
• 绝对位置输出，断电重启不需重新归零
• 阳极氧化铝合金外壳 + 高耐磨工程滑环
• 前端缓冲万向节，容许一定的安装偏斜
• 整机通过 CE 认证

常见问题

弹簧自恢复结构省掉了什么？

省掉回程气缸或者拉簧。拉杆由内部弹簧顶出并保持贴合，测点离开后自动回位，机构上不用再设计一套把测杆拉回来的装置，伺服阀位置反馈、合模机构到位检测这类测点往复、行程短、位置窄的场合特别合适。

断电之后重新上电，需要重新归零吗？

不需要。传感器属于绝对位置测量型，上电即有感，断电前读到哪个位置，重新上电还是那个位置。设备突然停电、复位之后继续生产的工况，这一点省掉一道标定工序。

输出怎么接进控制系统？

本体输出直流电压信号，配内置或外置变送模块之后可以转成 0-5V、0-10V 或 4-20mA 标准信号，满足远距离传输控制的要求。接线前先确认后级模拟量通道的量程，避免量程不匹配造成读数偏低或者超限。

安装对中没那么准，能用吗？

能用，但别当常规做法。拉杆前端带缓冲万向节，可以吸收传动杆的一部分不对中偏斜，降低同轴度的要求。条件允许时仍然建议尽量对正，万向节只是容错，不是替代对中。

ESC 的可靠性和防护怎么样？

外壳为阳极氧化铝合金，内部导轨配高耐磨工程滑环，导电材料选用进口原料，粉尘、油雾、振动条件下仍能保持稳定输出；整机通过 CE 认证。

ESC 微型自恢复式直线位移传感器技术参数

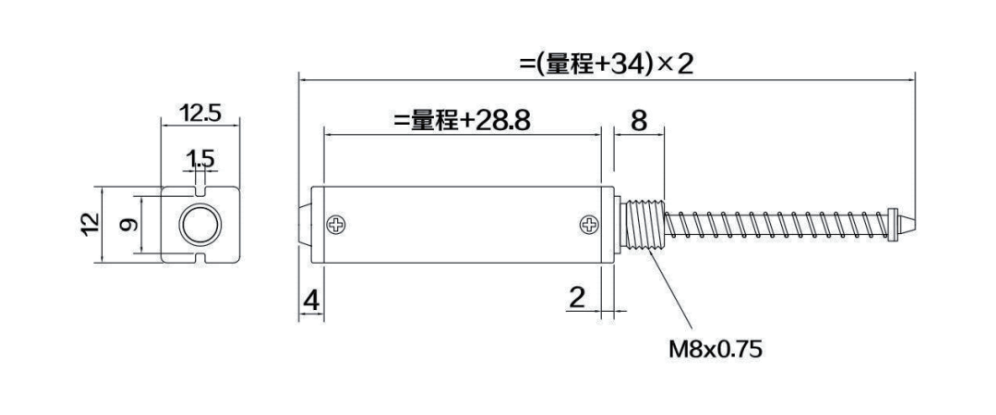

外形尺寸（图纸标注值，单位 mm）

上表为图纸上直接标注的计算式，其余安装槽、安装孔位置以随货图纸为准。量程不同的型号，本体长度随有效行程等比增加，订货时按实际行程核算。

电气原理与信号输出

ESC 属于电位计式位移传感器，是绝对位置测量型器件，用于调节系统和测量系统中，对位移和长度进行直接测量。电刷在导电塑料轨道上滑动，输出与位移成比例的直流电压。需要标准工业信号时，可以配内置或外置转换模块，把电压信号变成 0-5V、0-10V 或者 4-20mA 直流信号输送给 PLC、二次仪表或控制器，满足远距离传输控制要求。

传感器外壳为阳极氧化铝合金，高耐磨工程滑环保证运行顺滑。内部导电材料选用进口高级原料，保证传感器的高耐磨性和长期稳定性，即使在较为恶劣的条件下也能可靠工作。传感器前段的缓冲万向节可以克服传动杆的一些不对中的倾斜，安装时不必强求测点与传感器轴线严格重合。

安装与使用要点

传感器为弹簧自恢复式，测头伸出方向由内部弹簧推动，安装时应当让测头正对被测运动件，运动方向与拉杆轴线保持一致，避免侧向分力压在拉杆上。万向节一侧连接被测件时留出少量浮动量，让关节自由摆动，不要用刚性连杆把两个方向都锁死。

使用中注意不要超过标称有效行程强行拉出或压入，超程会顶坏内部滑环与导轨。传感器外壳和屏蔽线按控制系统要求接地，信号线与动力线分开走线，避免与变频器、伺服驱动器共用线槽。长期运行后若发现输出跳变，先检查滑环与导电轨道是否积尘，再核对接线端子是否松动。

典型应用

伺服控制阀位置检测和控制、医疗设备、皮革机械、合模控制、IT 设备、纸品机械、纺织机械、船舶操舵系统，以及其他需要短行程位移检测的场合。
