位移传感器IP防护等级详解：IP65、IP67、IP68选型指南

一、IP防护等级标准概述

IP（Ingress Protection）防护等级是国际电工委员会（IEC）制定的IEC 60529标准，用于定义电气设备外壳对异物（粉尘、水等）侵入的防护能力。在工业自动化领域，位移传感器工作环境往往涉及粉尘、油污、水汽、高温等恶劣条件，IP防护等级直接关系到传感器的可靠性和使用寿命。

对于磁致伸缩位移传感器、拉绳位移传感器、LVDT位移传感器等工业测量设备，IP防护等级是选型时的核心指标之一。选错防护等级，轻则传感器频繁故障、精度下降，重则导致短路烧毁、生产线停机。本文将系统解读IP防护等级的编码规则，并针对位移传感器的实际应用场景给出选型建议。

二、IP编码规则详解

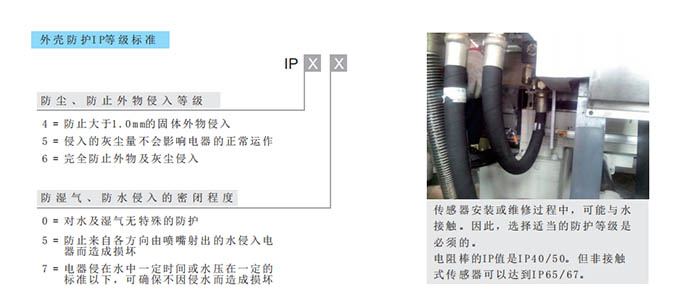

IP防护等级由"IP"加两位数字组成，格式为IPXX：

关键理解要点：

• 第一位数字"6"表示尘密（完全防止粉尘进入），"5"表示防尘（不能完全防止，但侵入量不影响设备运行）
• 第二位数字"5"和"6"都是喷水防护，区别在于喷嘴口径和水压不同
• 第二位数字"7"和"8"都是浸水防护，区别在于浸水深度和持续时间
• 第二位数字"9"是高温高压喷水，适用于清洗环境
• 当只标注一位数字时，未测试的位用"X"表示，如"IPX7"表示只测试了防水未测试防尘

三、IP65、IP67、IP68三个等级对比

在位移传感器产品中，最常遇到的三个防护等级是IP65、IP67和IP68。它们的具体差异如下：

核心区别总结：

• IP65 vs IP67：IP65防"喷"不防"浸"，IP67防"浸"但只能短时。如果设备可能被雨水冲刷或偶尔浸泡，必须选IP67以上。
• IP67 vs IP68：IP67是"短时浸水"（1米水深30分钟），IP68是"连续浸水"（深度和持续时间由厂家测试确定）。需要长期水下工作的传感器必须选IP68。
• 三个等级的防尘能力相同（都是"6"级尘密），差异仅在防水能力。

四、位移传感器常见防护等级与应用场景

4.1 磁致伸缩位移传感器

磁致伸缩位移传感器由于采用非接触式测量原理，测杆和电子仓可独立密封，防护等级通常较高：

• 标准型（IP65）：适用于机床、自动化产线、测试设备等室内环境。如ETME 18系列外置式磁致伸缩传感器，电子仓密封等级IP65，防尘防溅水。
• 工业型（IP67）：适用于冶金设备、港口机械、注塑机等户外或潮湿环境。如ETME 17系列耐压测杆式传感器，测杆部分耐压350bar，电子仓IP67防护。
• 液位测量型（IP68）：适用于油罐液位测量、化工储罐等需要长期浸泡的场景。如ETME ESF系列磁致伸缩液位传感器，测杆部分可长期浸入液体。

4.2 拉绳位移传感器

拉绳位移传感器由于拉线出口处需要保持运动间隙，密封难度较大，防护等级通常为IP65或IP67：

• IP65标准型：适用于电梯、升降平台、自动化仓储等室内环境。EPS-S/M/L系列标准型防护等级IP65。
• IP67增强型：适用于港口起重机、风电变桨、户外桥梁监测等。通过拉线出口处增加密封刷和排水孔设计实现。
• 防爆型：在IP67基础上增加防爆认证，适用于石化、煤矿等危险环境。如ETME DT系列本安防爆拉绳传感器。

4.3 LVDT位移传感器

LVDT传感器由于结构简单（铁芯+线圈），分体式LVDT的测头部分可以达到IP68，但整体防护取决于信号线和连接器密封：

• 笔式LVDT（IP65）：FER8、LBB等笔式LVDT适用于检具测量、实验室环境。
• 分体式LVDT（IP67）：FEG20分体式LVDT传感器，测头可浸入液体中工作，电子模块独立密封。

五、不同工业环境选型建议

六、防护等级测试方法

6.1 防尘测试（第一位数字）

IP5X（防尘）测试：将传感器置于粉尘箱中，箱内充入滑石粉（2kg/m³浓度），持续8小时。测试后内部允许有少量粉尘进入，但不得影响设备正常运行。

IP6X（尘密）测试：同样条件持续8小时，测试后内部完全无粉尘进入。

6.2 防水测试（第二位数字）

IPX5测试：使用6.3mm内径喷嘴，水压30kPa（约0.3bar），距离2.5-3米，从各方向喷水传感器，持续至少3分钟。

IPX6测试：使用12.5mm内径喷嘴，水压100kPa（约1bar），距离2.5-3米，从各方向猛烈喷水，持续至少3分钟。

IPX7测试：将传感器浸入1米深的水中，持续30分钟。测试后内部无水进入，功能正常。

IPX8测试：浸水深度和持续时间由厂家与测试机构协商确定，通常比IPX7更严苛（如3米深、持续24小时）。具体条件需查看厂家说明。

IPX9K测试：使用高温（80°C）高压（80-100bar）水从各方向喷射，距离10-15cm，持续30秒×4个方向。适用于需要高温清洗的行业（食品、医药）。

七、安装与维护注意事项

7.1 电缆与连接器密封

防护等级不只是传感器本体的指标，电缆出口和连接器同样是薄弱环节。许多传感器本体IP67，但因电缆接头密封不良导致进水故障。建议：

• 使用厂家配套的防水电缆接头（M12航插等），不要随意更换普通接头
• 电缆向下走线，避免水沿电缆流入接头（形成"滴水线"）
• 户外安装时，电缆接头处可加装热缩管或防水胶带辅助密封

7.2 拉绳传感器拉线口维护

拉绳传感器的拉线出口是最容易进水的部位。IP67型拉绳传感器通常在出口处设计有密封刷或密封圈，需要定期检查：

• 定期清理拉线出口处的灰尘和油污，防止密封件磨损
• 拉线表面保持清洁，油污会加速密封件老化
• 如发现拉线出口处有水迹，及时检查密封件是否损坏

7.3 防护等级不等于耐腐蚀

IP防护等级只针对粉尘和水，不包含化学腐蚀防护。在酸碱、盐雾等腐蚀性环境中，还需选择不锈钢外壳（316L）或特殊涂层的产品。ETME提供不锈钢外壳版本的磁致伸缩和拉绳传感器，适用于海洋环境和化工行业。

7.4 温度对密封的影响

密封件（O型圈、密封垫）的材料会随温度变化老化。在高温环境（>85°C）下，普通橡胶密封件会加速老化，导致防护等级下降。建议：

• 高温环境选择氟橡胶（FKM）密封件，耐温至200°C
• 超高温环境（>105°C）选择金属密封或全焊接结构
• 定期更换密封件，建议每2-3年检查一次

八、常见误区与FAQ

Q1：IP67可以用水冲洗吗？

可以，但有条件。IP67的"7"表示短时浸水（1米/30分钟），但不代表可以承受高压水枪冲洗。如果需要用高压水清洗，应选择IPX6（猛烈喷水）或IPX9K（高温高压喷水）等级。IP67只是"掉进水里能捞出来"，不是"可以用水枪冲洗"。

Q2：IP68一定比IP67好吗？

不一定。IP68的浸水条件由厂家指定，有些厂家的IP68可能只是"2米/1小时"，比IP67的"1米/30分钟"强不了多少。选购时需向厂家确认具体测试条件（深度+时间），不能只看数字。

Q3：传感器标称IP67，为什么还是进水了？

常见原因：①电缆接头密封不良（最常见）；②安装时未按规范操作，密封面受损；③密封件老化（长期高温或化学环境）；④实际工况超出测试条件（如高压水枪冲洗IP67传感器）。

Q4：防爆传感器还需要看IP等级吗？

需要。防爆认证（Ex）和IP防护是两个独立指标。防爆传感器同样需要防尘防水，特别是在石化行业，粉尘和水分可能影响防爆性能。ETME DT系列防爆拉绳传感器同时具备防爆认证和IP67防护。

Q5：食品行业需要什么防护等级？

食品行业需要经常用高温高压水清洗设备，建议选择IP69K等级。同时外壳材料需为食品级不锈钢（304或316L），避免使用铝合金外壳。
