| 产品系列 |

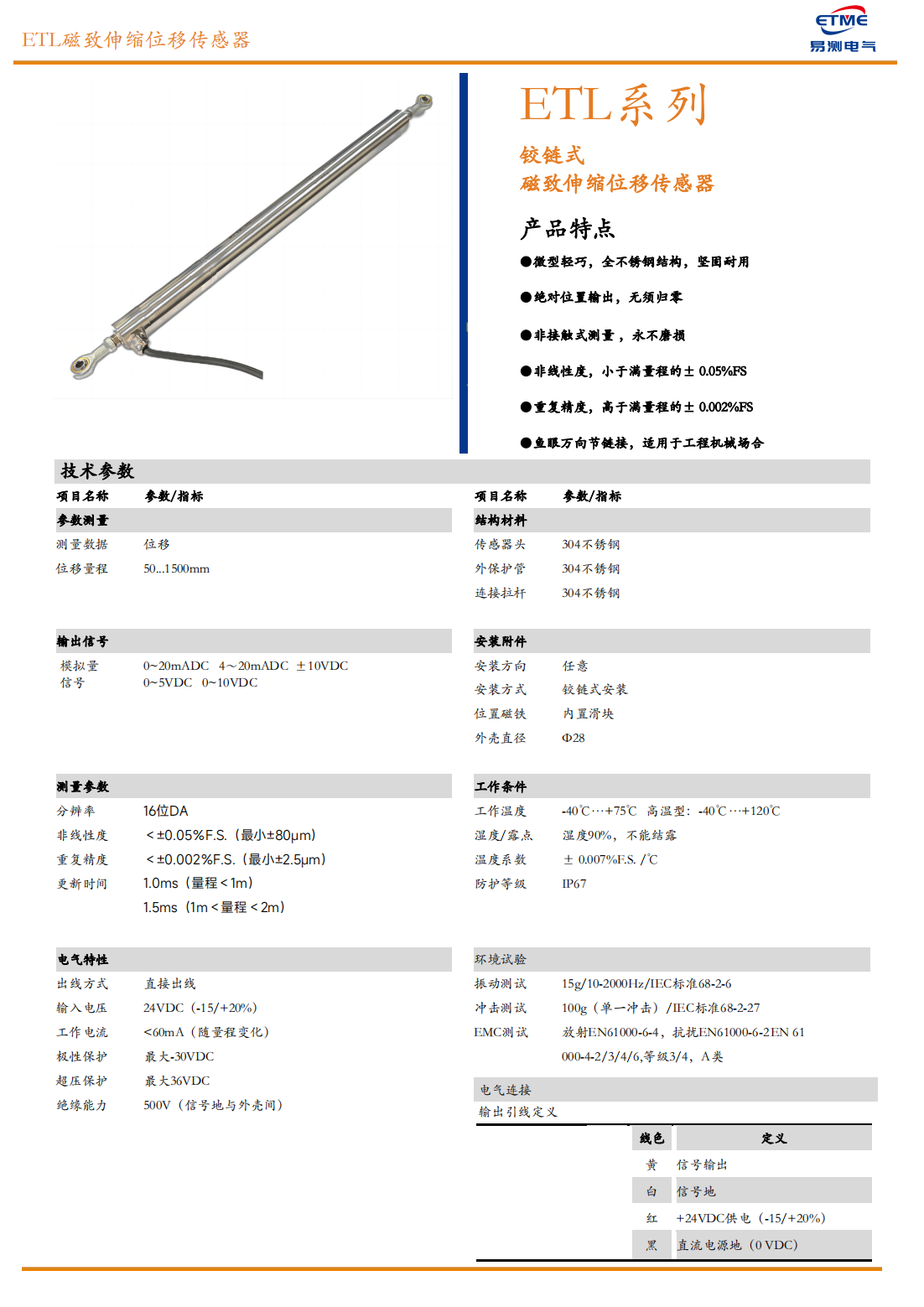

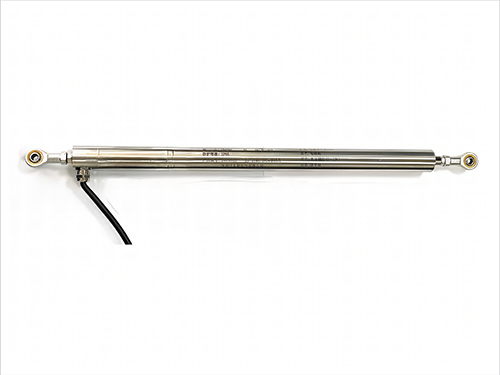

ETL 系列（铰链式磁致伸缩位移传感器） |
| 品牌 |
易测电气（ETME） 自主研发生产 |
| 测量原理 |
磁致伸缩非接触式（绝对位置输出，无需归零） |
| 位移量程 |
50 mm ～ 1500 mm（支持非标定制） |
| 分辨率 |
16 位 D/A 转换 |
| 非线性度 |
< ±0.05% F.S.（最小 ±80 μm） |
| 重复精度 |
< ±0.002% F.S.（最小 ±2.5 μm） |
| 更新时间 |
量程 < 1 m：1.0 ms
1 m ≤ 量程 < 2 m：1.5 ms
|
| 输出信号（可选） |
模拟电流：0–20 mA DC / 4–20 mA DC
模拟电压：±10 V DC / 0–5 V DC / 0–10 V DC
|
| 供电电压 |
24 V DC（-15% / +20%） |
| 工作电流 |
< 60 mA（随量程变化） |
| 出线方式 |
直接出线（可选 PG7 防水接头） |
| 结构材质 |
传感器头：304 不锈钢
外保护管：304 不锈钢
连接拉杆：304 不锈钢
外壳直径：Φ28 mm
|
| 安装方式 |

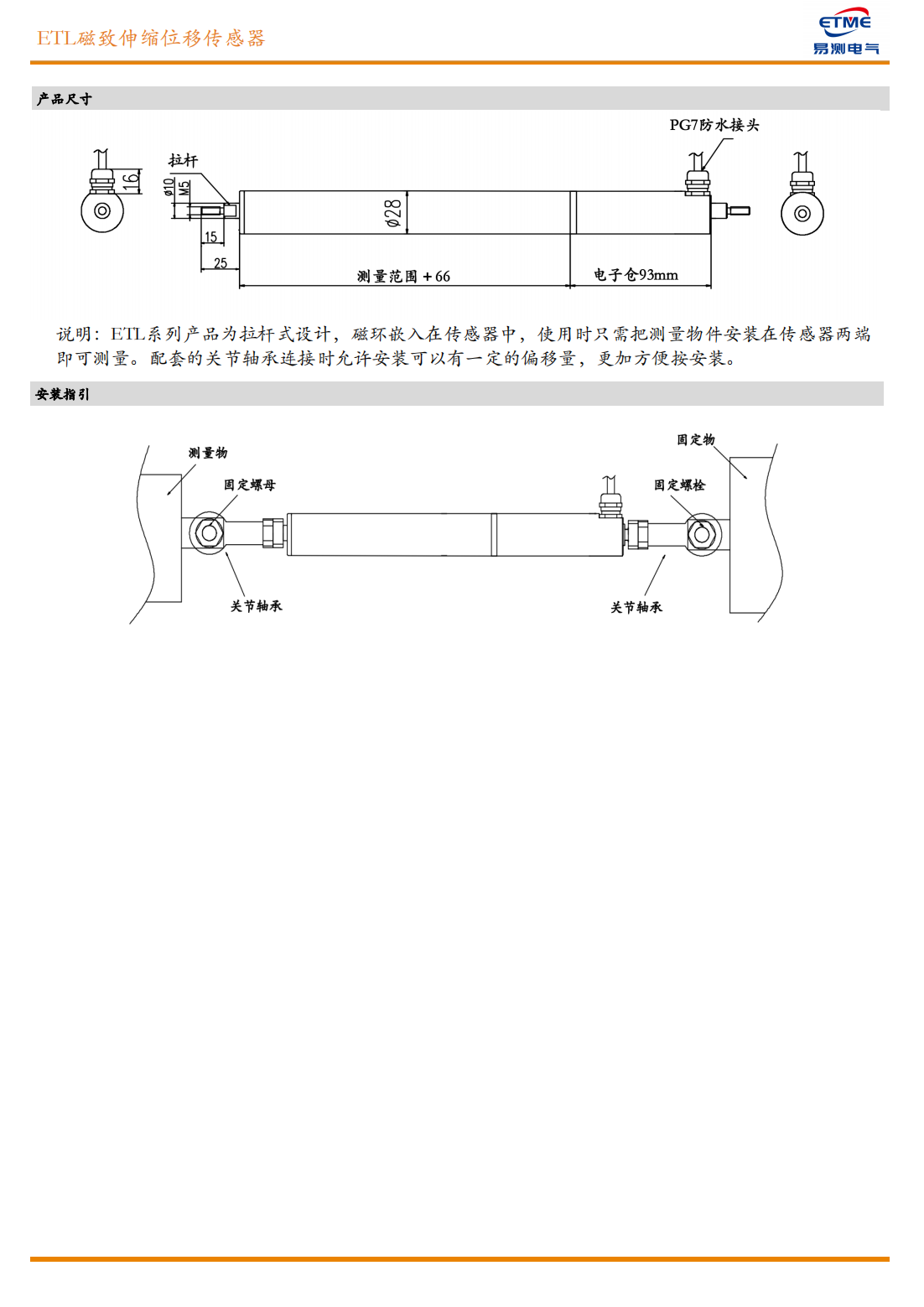

铰链式（鱼眼万向节），允许安装偏移量，M6 固定孔 |
| 工作温度 |
标准型：-40 ℃ ～ +75 ℃
高温型：-40 ℃ ～ +120 ℃
|
| 温度系数 |
±0.007% F.S. / ℃ |
| 防护等级 |
IP67 |
| 抗振动 |
15 g / 10–2000 Hz（IEC 68-2-6） |
| 抗冲击 |
100 g（单一冲击，IEC 68-2-27） |
| EMC 等级 |
EN61000-6-4（发射）/ EN61000-6-2（抗扰），等级 3/4，A 类 |
| 备注 |
● ETL 采用铰链式设计，关节轴承可吸收安装误差与角度偏差
● 内置滑块与位置磁铁，适用于工程机械及非直线运动测量
● 非标量程、出线方向、安装附件可联系易测电气技术部确认
|
