| 产品系列 |

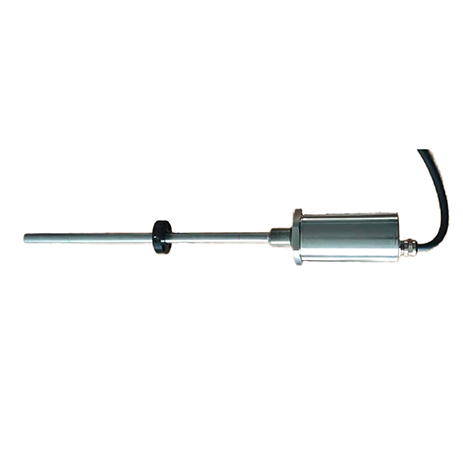

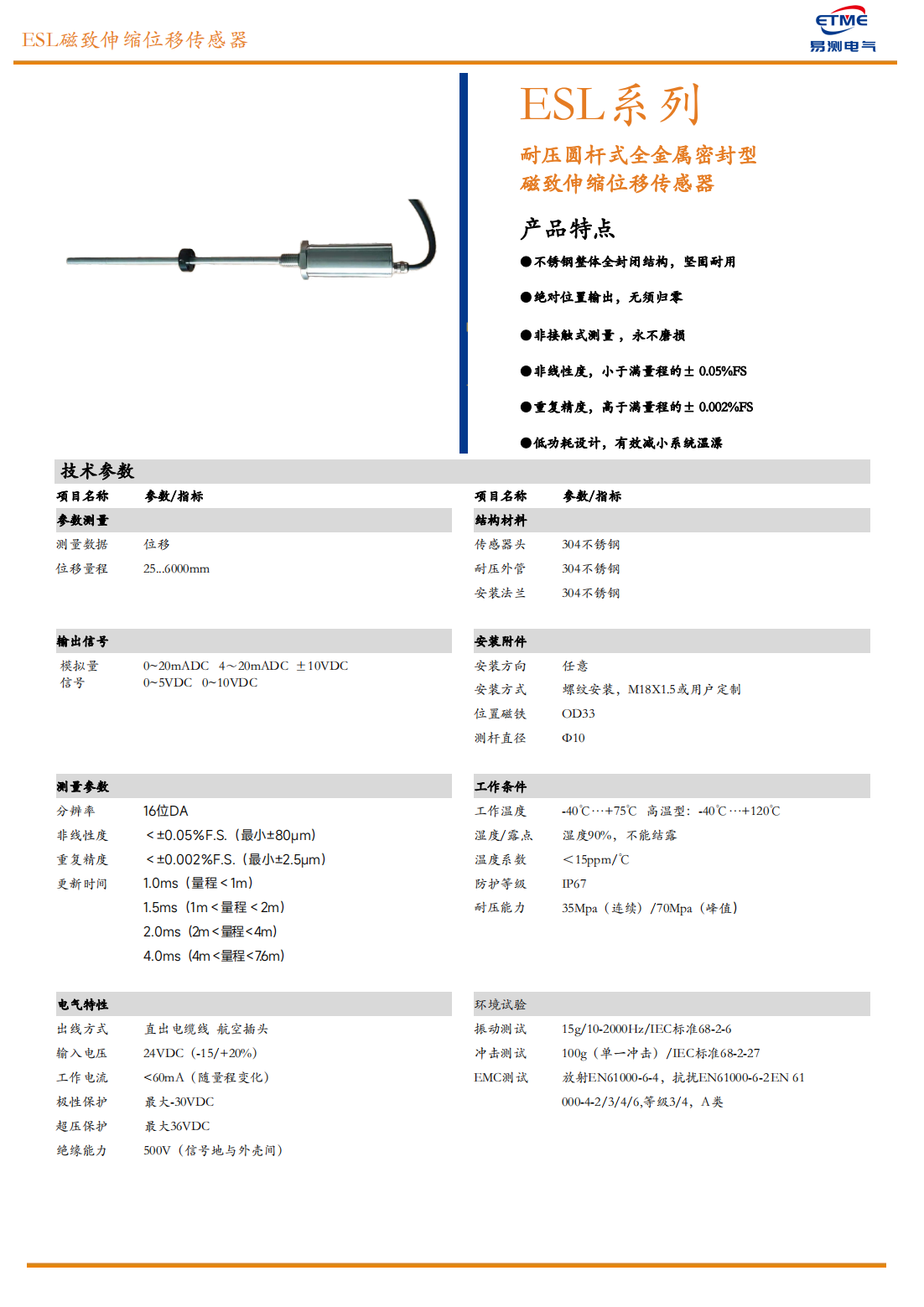

ESL 系列（耐压圆杆式全金属密封磁致伸缩传感器） |
| 品牌 |
易测电气（ETME） 自主研发生产 |
| 测量原理 |
磁致伸缩非接触式（绝对位置输出，无需归零） |
| 位移量程 |
25 mm ～ 6000 mm（支持非标定制） |
| 分辨率 |
16 位 D/A 转换 |
| 非线性度 |
< ±0.05% FS（最小 ±80 μm） |
| 重复精度 |
< ±0.002% FS（最小 ±2.5 μm） |
| 更新时间 |
量程 < 1 m：1.0 ms
1 m ≤ 量程 < 2 m：1.5 ms
2 m ≤ 量程 < 4 m：2.0 ms
4 m ≤ 量程 ≤ 6 m：4.0 ms
|
| 输出信号（可选） |
模拟电流：0–20 mA DC / 4–20 mA DC
模拟电压：±10 V DC / 0–5 V DC / 0–10 V DC
|
| 供电电压 |
24 V DC（-15% / +20%） |
| 工作电流 |
< 60 mA（随量程变化） |
| 出线方式 |
直出电缆线 / 航空插头 / PG7 防水接头（侧出，支持迁零迁满） |
| 结构材质 |
传感器头：304 不锈钢
耐压外管：304 不锈钢（测杆 Ø10 mm）
安装法兰：304 不锈钢
|
| 安装方式 |
螺纹安装 M18×1.5（支持定制），安装方向任意 |
| 位置磁铁 |
OD33（外径 33 mm） |
| 工作温度 |
标准型：-40 ℃ ～ +75 ℃
高温型：-40 ℃ ～ +120 ℃
|
| 温度系数 |
< 15 ppm/℃ |
| 防护等级 |
IP67 |
| 耐压能力 |
35 MPa（连续）/ 70 MPa（峰值） |
| 抗振动 |
15 g / 10–2000 Hz（IEC 68-2-6） |
| 抗冲击 |
100 g（单一冲击，IEC 68-2-27） |
| EMC 等级 |
EN61000-6-4（发射）/ EN61000-6-2（抗扰），等级 3/4，A 类 |
| 死区参数 |

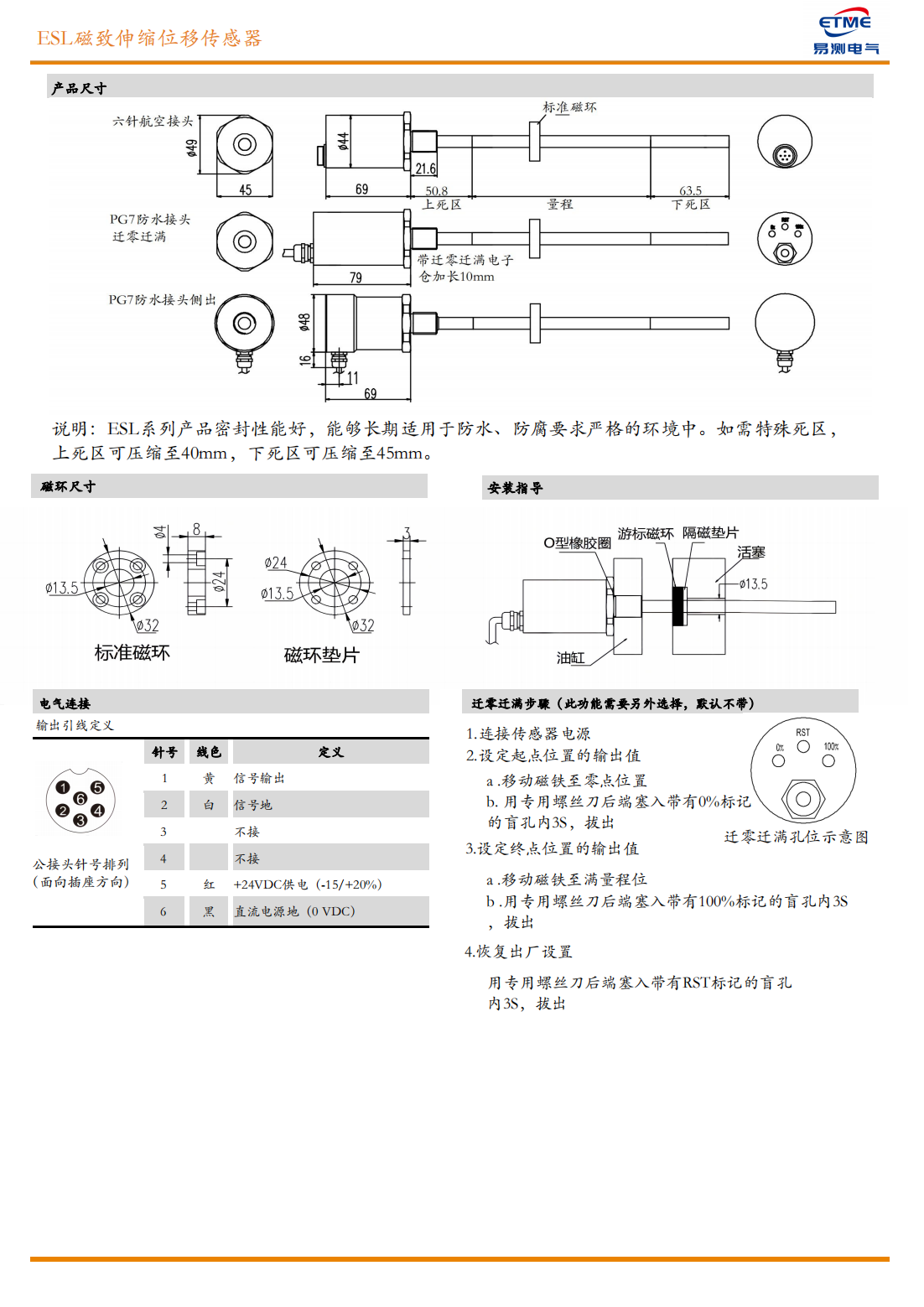

上死区：50.8 mm / 下死区：63.5 mm
特殊可定制：上死区最小 40 mm / 下死区最小 45 mm
|
| 备注 |
● ESL 为全金属密封耐压型，适合高压液位与位移测量
● 支持迁零迁满功能（选配），通过专用螺丝刀设定 0%/100% 位置
● 非标量程、出线方向、安装方式可联系易测电气技术部确认
|
