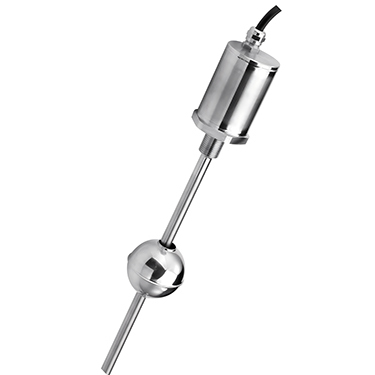

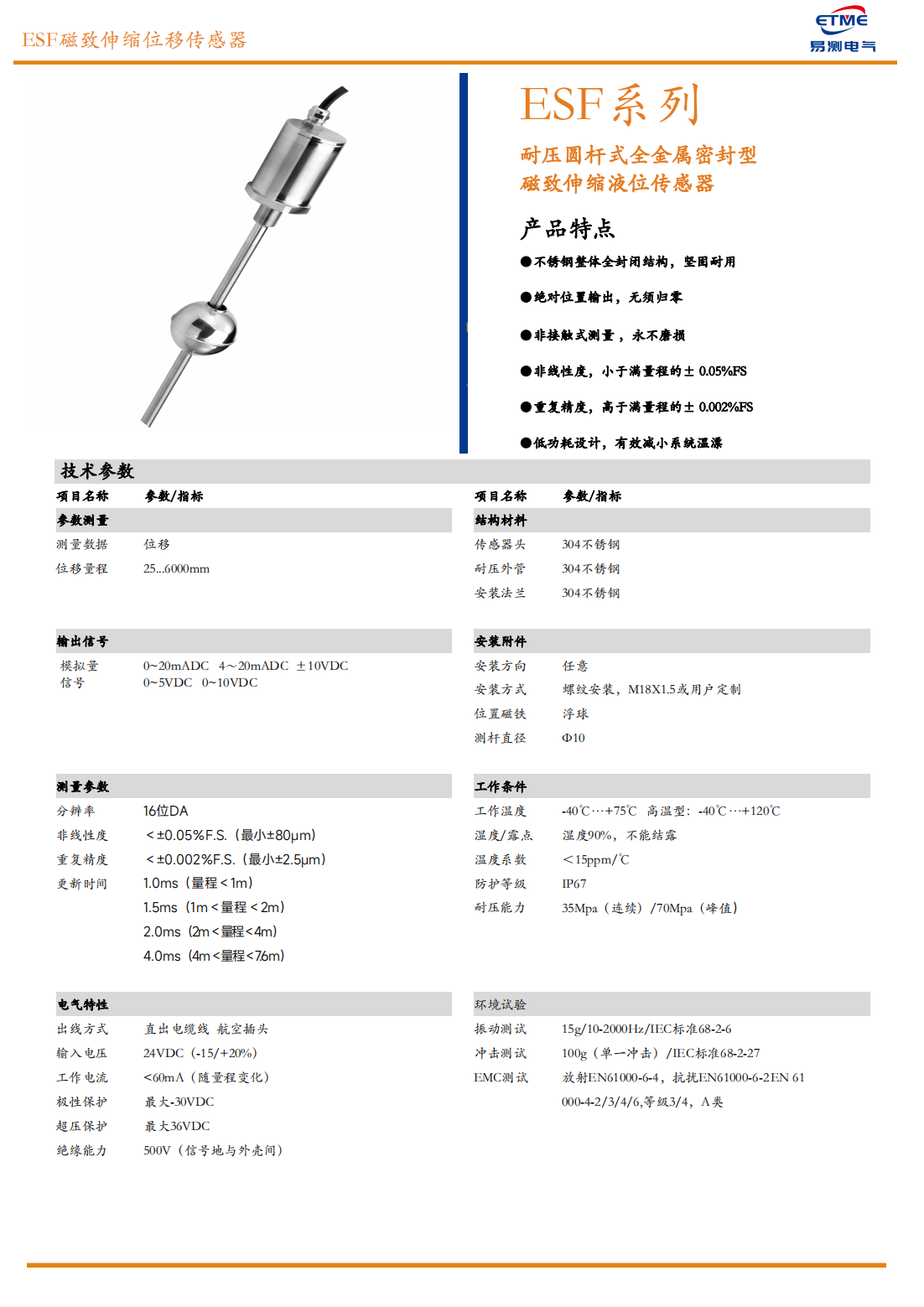

ESF 系列耐压圆杆式磁致伸缩液位/位移传感器技术参数
| 产品系列 | ESF 系列(耐压圆杆式全金属密封磁致伸缩传感器) |
|---|---|
| 品牌 | 易测电气(ETME) 自主研发生产 |
| 测量原理 | 磁致伸缩非接触式(绝对位置输出,无需归零) |
| 位移量程 | 25 mm ~ 6000 mm(支持非标定制) |
| 分辨率 | 16 位 D/A 转换 |
| 非线性度 | < ±0.05% FS(最小 ±80 μm) |
| 重复精度 | < ±0.002% FS(最小 ±2.5 μm) |
| 更新时间 |
量程 < 1 m:1.0 ms 1 m ≤ 量程 < 2 m:1.5 ms 2 m ≤ 量程 < 4 m:2.0 ms 4 m ≤ 量程 ≤ 6 m:4.0 ms |
| 输出信号(可选) |
模拟电流:0–20 mA DC / 4–20 mA DC 模拟电压:±10 V DC / 0–5 V DC / 0–10 V DC |
| 供电电压 | 24 V DC(-15% / +20%) |
| 工作电流 | < 60 mA(随量程变化) |

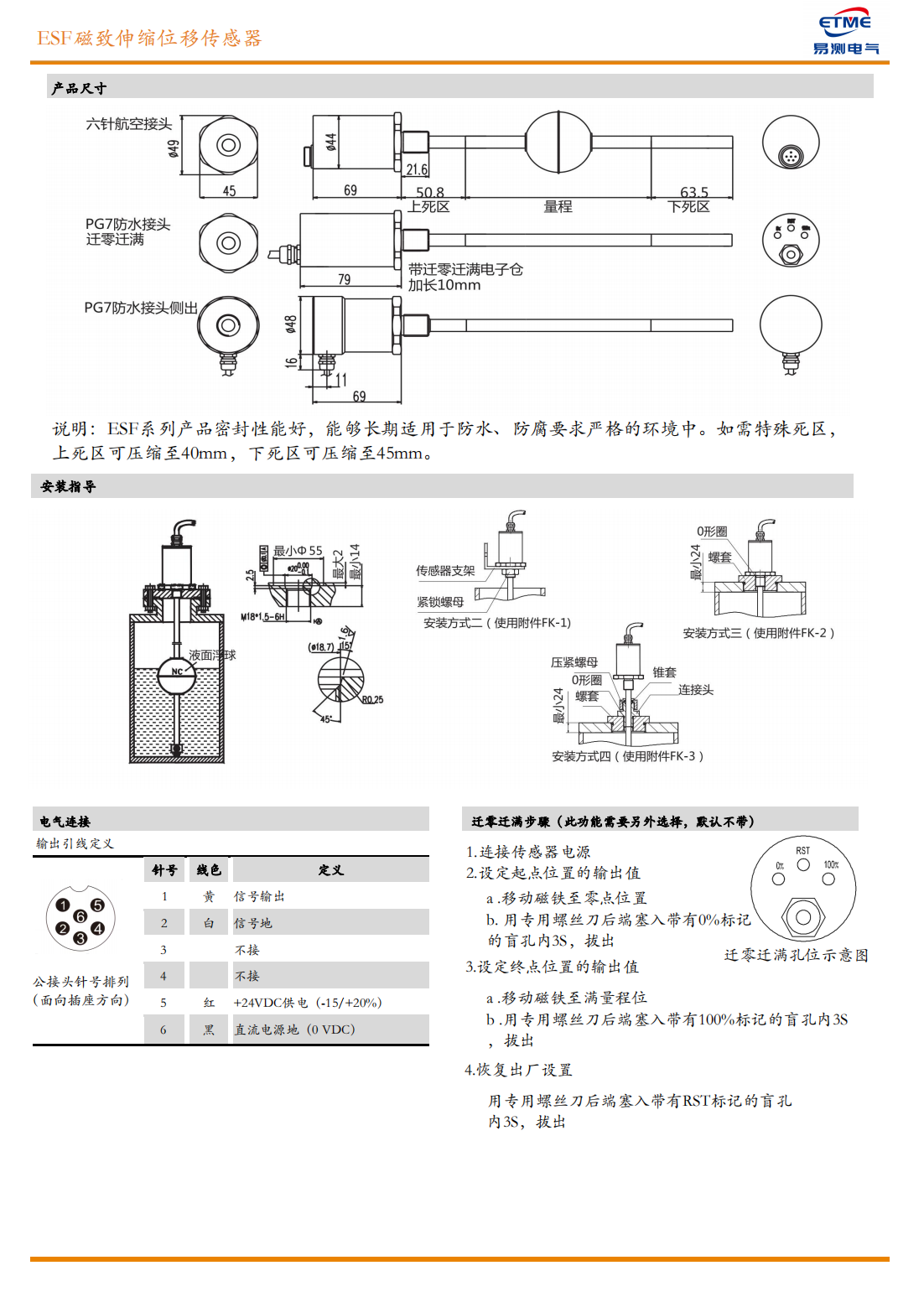

| 出线方式 | 直出电缆线 / 航空插头 / PG7 防水接头(侧出,支持迁零迁满) |
| 结构材质 |
传感器头:304 不锈钢 耐压外管:304 不锈钢(测杆 Ø10 mm) 安装法兰:304 不锈钢 |
| 安装方式 | 螺纹安装 M18×1.5(支持定制),安装方向任意 |
| 工作温度 |
标准型:-40 ℃ ~ +75 ℃ 高温型:-40 ℃ ~ +120 ℃ |
| 温度系数 | < 15 ppm/℃ |
| 防护等级 | IP67 |
| 耐压能力 | 35 MPa(连续)/ 70 MPa(峰值) |
| 抗振动 | 15 g / 10–2000 Hz(IEC 68-2-6) |
| 抗冲击 | 100 g(单一冲击,IEC 68-2-27) |
| EMC 等级 | EN61000-6-4(发射)/ EN61000-6-2(抗扰),等级 3/4,A 类 |
| 备注 |
● ESF 为全金属密封耐压型,适合高压液位与位移测量 ● 支持迁零迁满功能(选配),通过专用螺丝刀设定零点与满量程位置 ● 特殊死区可定制:上死区最小 40 mm,下死区最小 45 mm ● 非标量程、出线方向、安装方式可联系易测电气技术部确认 |
产品特点
- 全金属耐压密封:304不锈钢整体结构,耐压35MPa,IP67防护,适合水下及高压工况。
- 非接触式测量:磁致伸缩原理,无磨损,理论无限寿命,重复精度高达±2.5μm。
- 绝对位置输出:开机即读,无需归零,响应速度快(最快1ms)。
- 多信号可选:0–20mA/4–20mA/±10V/0–5V/0–10V,兼容各类PLC与数采系统。
- 宽温工作:标准型-40~+75℃,高温型可达+120℃,适应严苛环境。
- 灵活安装:M18×1.5螺纹安装,方向任意,支持迁零迁满现场标定。
典型应用
- 液压油箱液位监测
- 化工储罐液位测量
- 高压容器位移检测
- 海洋工程与水下设备
- 高温高压工业流程控制
