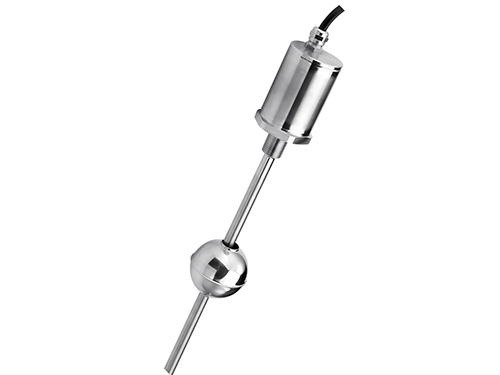

ESF耐压圆杆式磁致伸缩液位传感器

最重要的优势：精确的绝对测量，无需基准运行，因为是非接触式，所以无磨损且免保养，对冲击、振动和污染不敏感，密封外壳，通过同步的测量数据实现高度动态的规则应用，稳定性高，使用寿命长，安装和操作灵活

全国热线
137-2888-0902

ESF系列耐压圆杆式磁致伸缩液位/位移传感器采用全金属304不锈钢密封结构，具备IP67防护等级与高达35MPa的耐压能力，专为高压、强腐蚀及水下液位测量工况设计。产品采用非接触式磁致伸缩测量原理，永不磨损，支持0–20mA、4–20mA、±10V、0–5V、0–10V等多种标准工业信号输出，适用于液压油箱液位监测、化工储罐液位测量及高压环境下的位移检测。

uploads/image/20240717/1721190752.png

uploads/image/20240717/1721192129.png

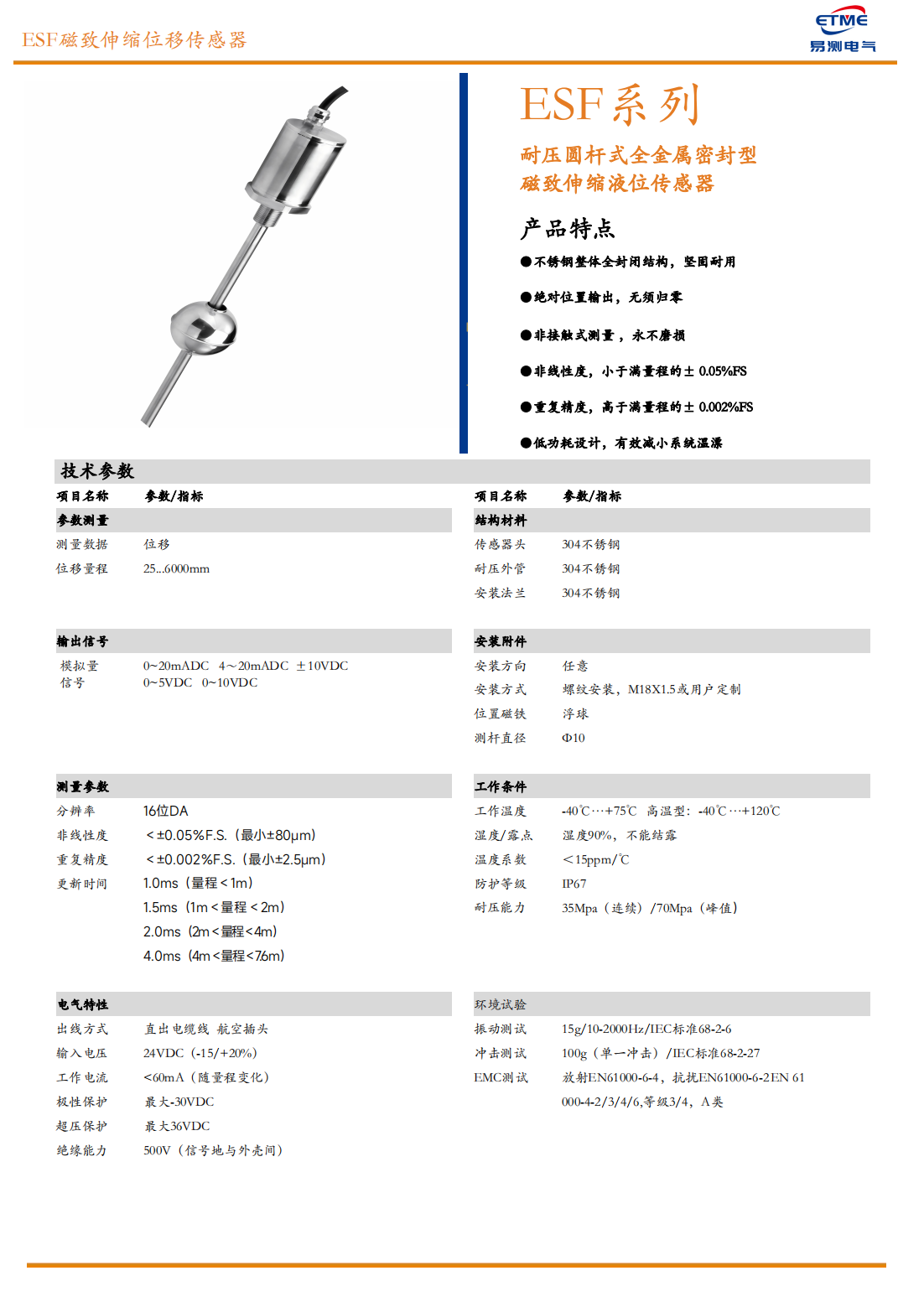

ESF 系列耐压圆杆式磁致伸缩液位/位移传感器技术参数

产品系列	ESF 系列（耐压圆杆式全金属密封磁致伸缩传感器）
品牌	易测电气（ETME）自主研发生产
测量原理	磁致伸缩非接触式（绝对位置输出，无需归零）
位移量程	25 mm ～ 6000 mm（支持非标定制）
分辨率	16 位 D/A 转换
非线性度	< ±0.05% FS（最小 ±80 μm）
重复精度	< ±0.002% FS（最小 ±2.5 μm）
更新时间	量程 < 1 m：1.0 ms 1 m ≤ 量程 < 2 m：1.5 ms 2 m ≤ 量程 < 4 m：2.0 ms 4 m ≤ 量程 ≤ 6 m：4.0 ms
输出信号（可选）	模拟电流：0–20 mA DC / 4–20 mA DC 模拟电压：±10 V DC / 0–5 V DC / 0–10 V DC
供电电压	24 V DC（-15% / +20%）
工作电流	< 60 mA（随量程变化）
出线方式	直出电缆线 / 航空插头 / PG7 防水接头（侧出，支持迁零迁满）
结构材质	传感器头：304 不锈钢耐压外管：304 不锈钢（测杆 Ø10 mm）安装法兰：304 不锈钢
安装方式	螺纹安装 M18×1.5（支持定制），安装方向任意
工作温度	标准型：-40 ℃ ～ +75 ℃ 高温型：-40 ℃ ～ +120 ℃
温度系数	< 15 ppm/℃
防护等级	IP67
耐压能力	35 MPa（连续）/ 70 MPa（峰值）
抗振动	15 g / 10–2000 Hz（IEC 68-2-6）
抗冲击	100 g（单一冲击，IEC 68-2-27）
EMC 等级	EN61000-6-4（发射）/ EN61000-6-2（抗扰），等级 3/4，A 类
备注	● ESF 为全金属密封耐压型，适合高压液位与位移测量 ● 支持迁零迁满功能（选配），通过专用螺丝刀设定 0%/100% 位置 ● 特殊死区可定制：上死区最小 40 mm，下死区最小 45 mm ● 非标量程、出线方向、安装方式可联系易测电气技术部确认

产品特点

全金属耐压密封：304不锈钢整体结构，耐压35MPa，IP67防护，适合水下及高压工况。
非接触式测量：磁致伸缩原理，无磨损，理论无限寿命，重复精度高达±2.5μm。
绝对位置输出：开机即读，无需归零，响应速度快（最快1ms）。
多信号可选：0–20mA/4–20mA/±10V/0–5V/0–10V，兼容各类PLC与数采系统。
宽温工作：标准型-40~+75℃，高温型可达+120℃，适应严苛环境。
灵活安装：M18×1.5螺纹安装，方向任意，支持迁零迁满现场标定。

典型应用

液压油箱液位监测
化工储罐液位测量
高压容器位移检测
海洋工程与水下设备
高温高压工业流程控制
