16系列油缸内置磁致伸缩位移传感器技术参数
| 产品系列 |
16 系列（油缸内置式 / 扁平电子仓，适配 U 型吊环及窄空间油缸） |
| 品牌 |
Germanjet / 德敏哲（易测电气代理） |
| 测量原理 |
非接触式磁致伸缩（磁悬浮）绝对位移测量 |
| 测量数据 |
直线位移（位置）/ 可扩展速度输出 |
| 有效行程 |
50 ～ 4000 mm（可定制） |
| 输出信号（可选） |
模拟量电压：0–10Vdc / ±10Vdc（双极性可选）
模拟量电流：4–20mA / 0–20mA
SSI：同步串行接口，二进制码或格雷码（RS‑422），8–32 bit 可编程
START/STOP：数码脉冲格式（可配合 1800951021 D/A 或 180095100x 总线模块）
|
| 分辨率 |
模拟量：16 bit D/A，0.0015% FS（最小 1 μm）
SSI：1 / 2 / 5 / 10 / 20 / 50 / 100 μm 可选
START/STOP：0.005 mm
|
| 重复精度 |
< ±0.001% FS（最小 ±2.5 μm） |
| 非线性度 |
< ±0.01% FS（最小 ±40 μm） |
| 更新时间 |
0.5 ms（≤1200 mm）
1.0 ms（≤2400 mm）
2.0 ms（≤4000 mm）
|
| 供电电源 |
+24 V DC（20.4 ～ 28.8 V DC） |
| 输入保护 |
极性保护至 -30 V DC，过压保护至 36 V DC |
| 电流消耗 |
≤ 100 mA（视量程与输出类型而定） |
| 绝缘强度 |
500 V DC（DC 地端对机器接地端） |
| 电子仓形式 |
扁平型（适合窄油缸活塞杆腔及 U 型吊环油缸安装空间受限场合） |
| 接头型式 |
6 针 D60 公接头 / M12 5针（依订货配置） |
| 工作温度 |
-40 ℃ ～ +75 ℃（湿度 ≤90%，无结露） |

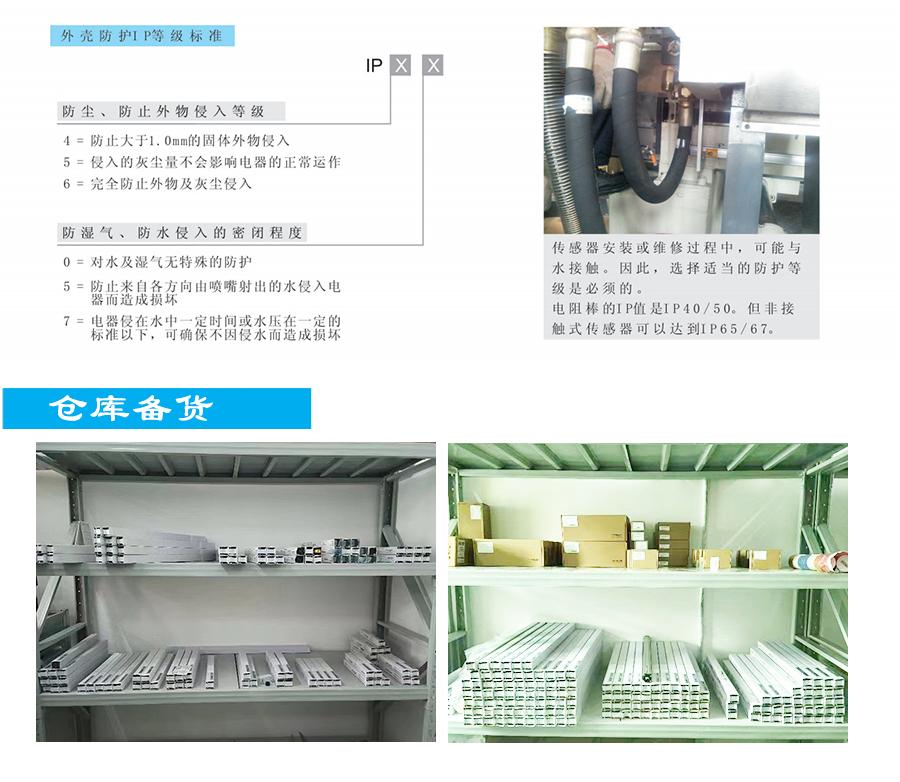

| 防护等级 |
IP67（插头正确连接时；测杆可达 IP68） |
| 抗振性能 |
15 g / 10–2000 Hz（IEC 60068‑2‑6） |
| 抗冲击性能 |
100 g（单一冲击）/ IEC 60068‑2‑27 |
| EMC 标准 |
辐射：EN 61000‑6‑3
抗扰：EN 61000‑6‑2、EN 61000‑4‑2/3/4/6
|
扁平电子仓设计特点
- 专为受限空间：扁平电子仓截面远小于圆柱型，可装入活塞杆直径较小的油缸或带 U 型吊环结构的液压缸。
- 油缸一体化：传感器直接装入液压缸活塞杆腔，磁浮子随活塞移动，非接触测量无磨损。
- 多协议支持：同一传感杆可选模拟 / SSI（二进制或格雷码）/ START·STOP 输出电子头。
- 高可靠性：IP67 电子仓 + IP68 测杆，抗振 15g，适合连续运行液压系统。

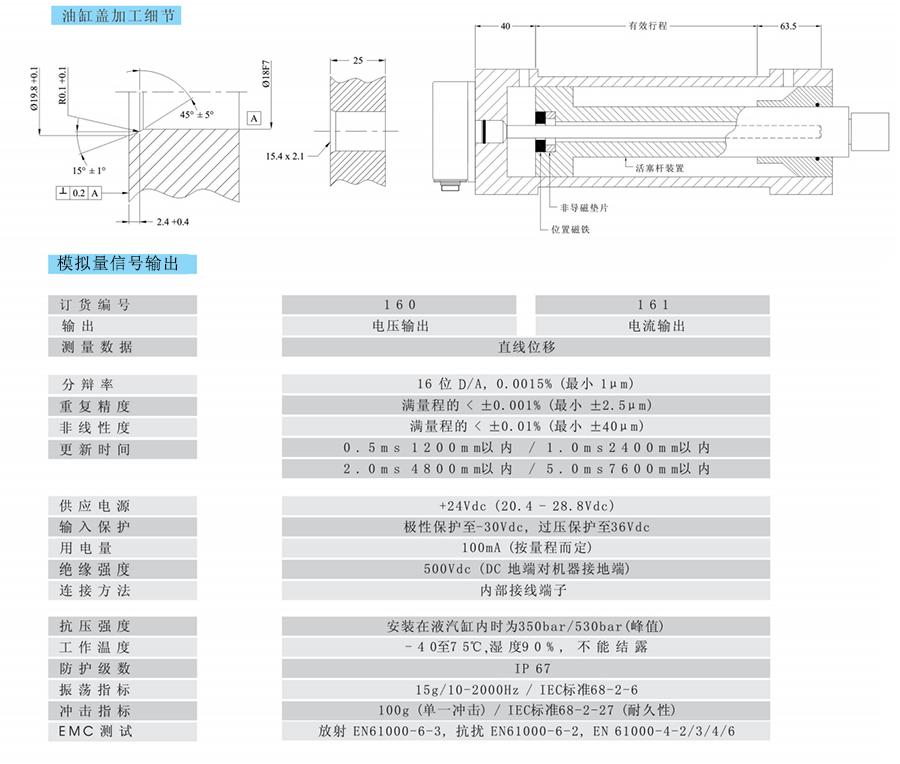

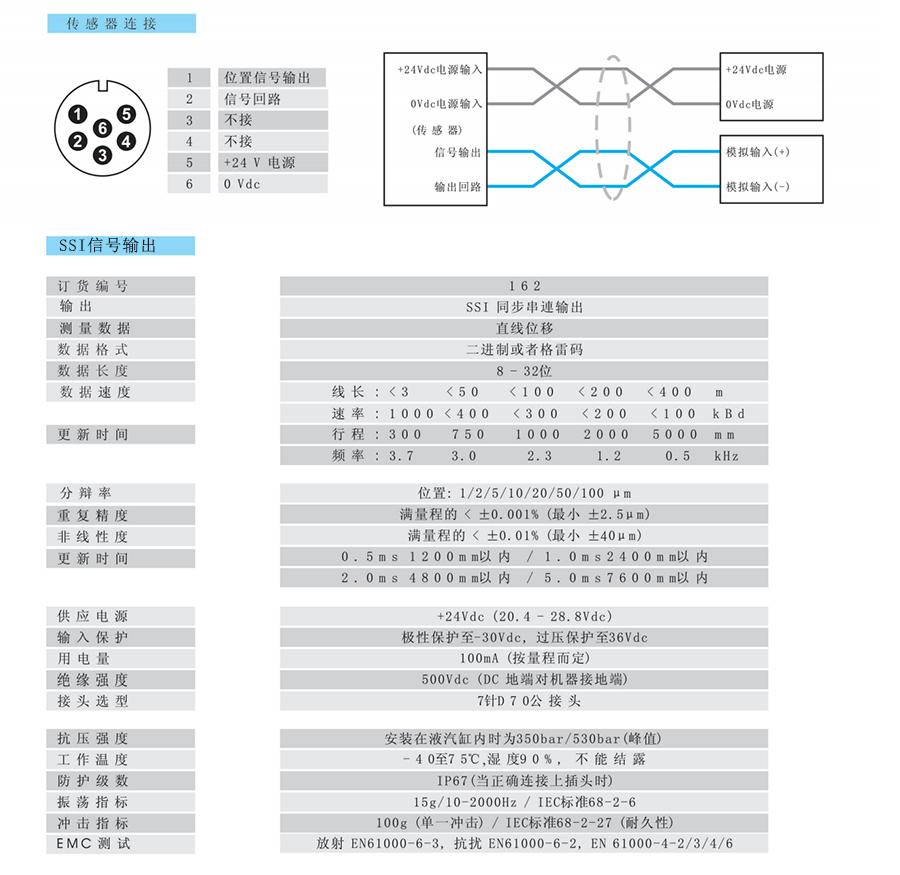

SSI 输出说明
绝对位置值经磁致伸缩波导感应后编码为 SSI 同步串行格式，
通过 RS‑422 差分传输送至控制器，支持 二进制码或格雷码 可设，
数据长度 8–32 bit 可编程，抗干扰强，适合多轴同步控制场合。

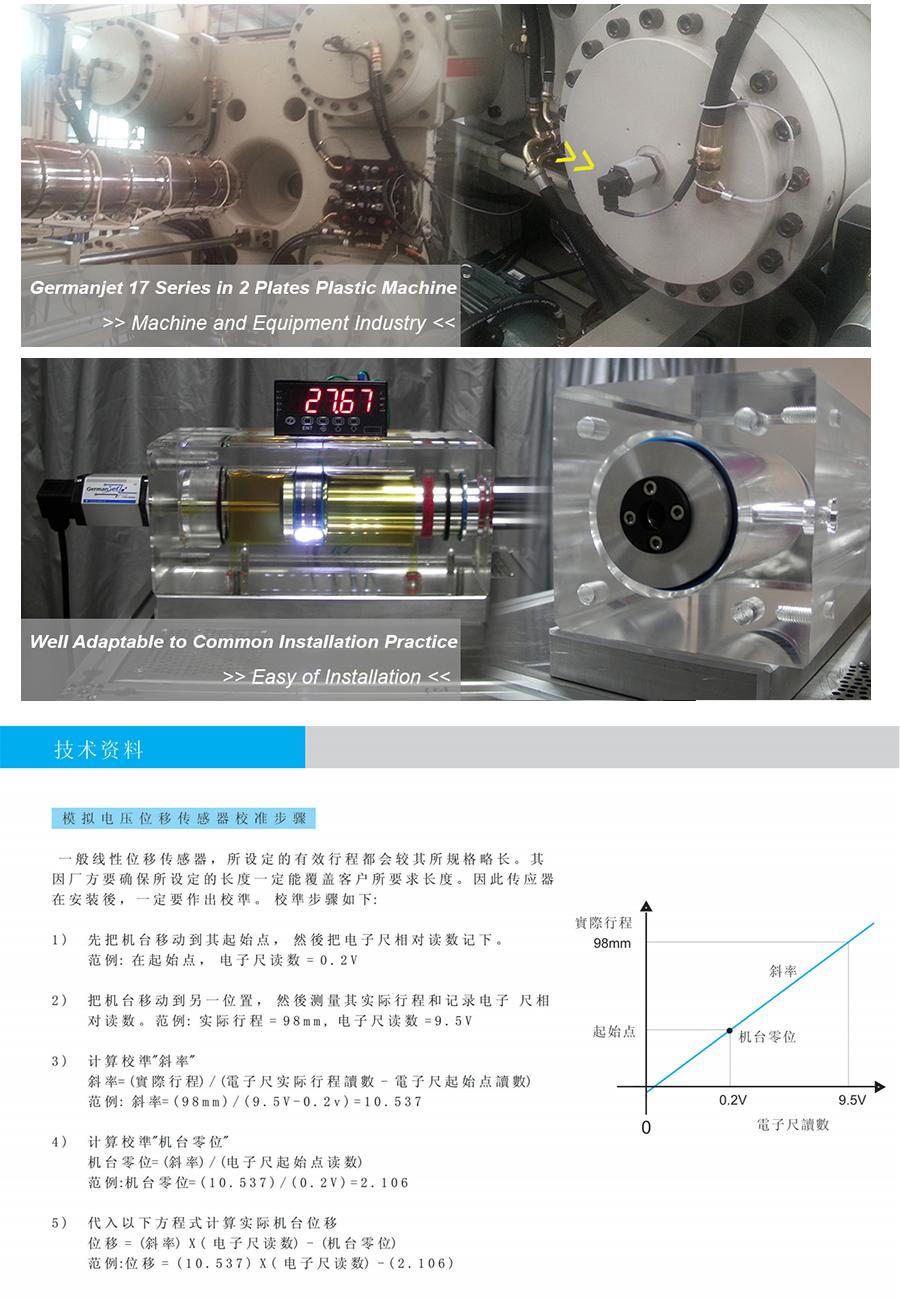

典型应用
- 空间受限液压油缸：U 型吊环油缸、窄径活塞杆腔内置安装
- 注塑机 / 压铸机：合模/射胶位置闭环控制（内置安装）
- 冶金与重工：水电机组接力器、轧机液压位置反馈
- 要求 SSI 通讯的伺服液压系统
※ 选型提示：内置安装需确认油缸内径、电子仓扁平尺寸是否可入活塞杆腔、后死区长度及磁环安装方式，建议提供油缸断面图确认适配性。
