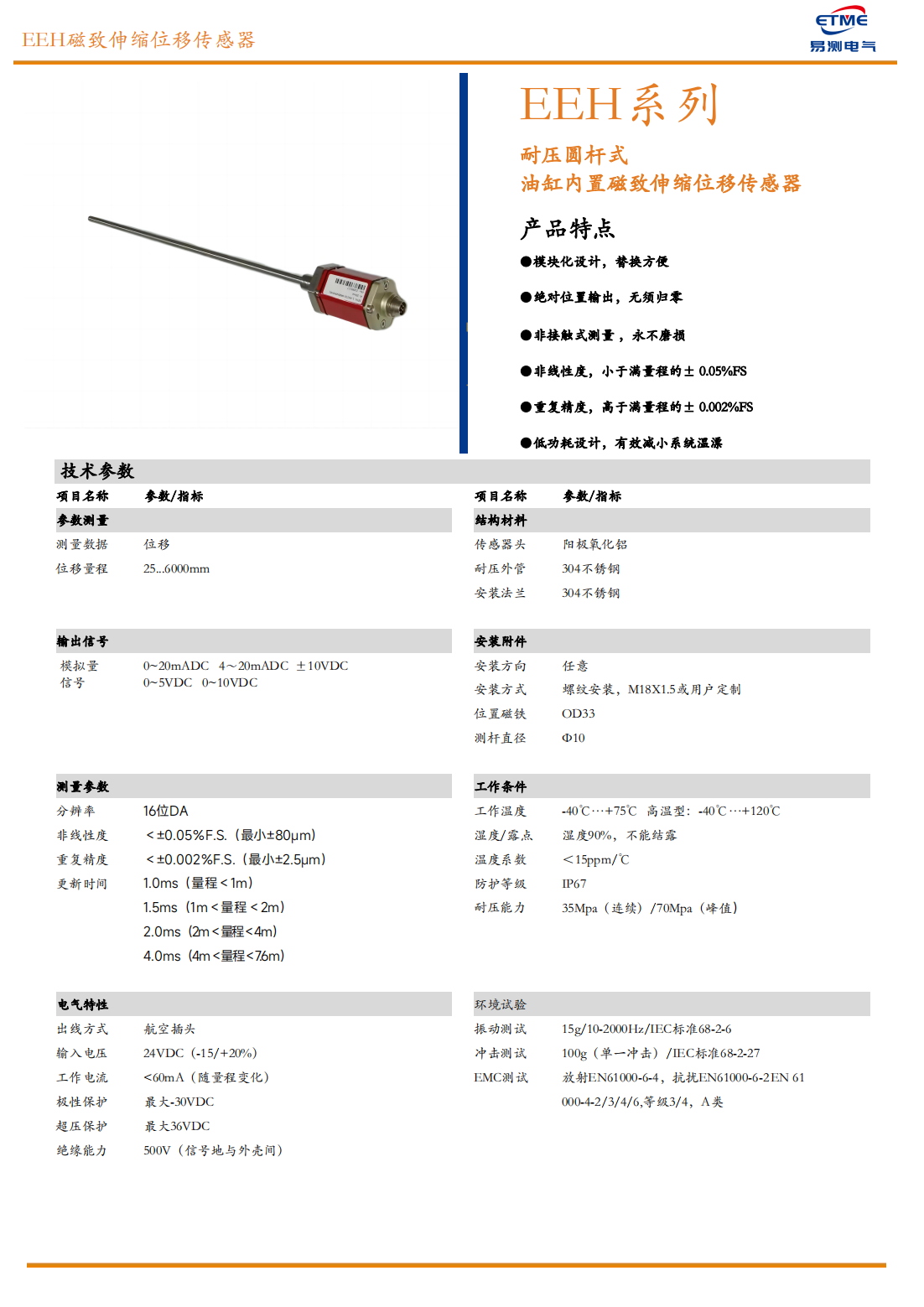

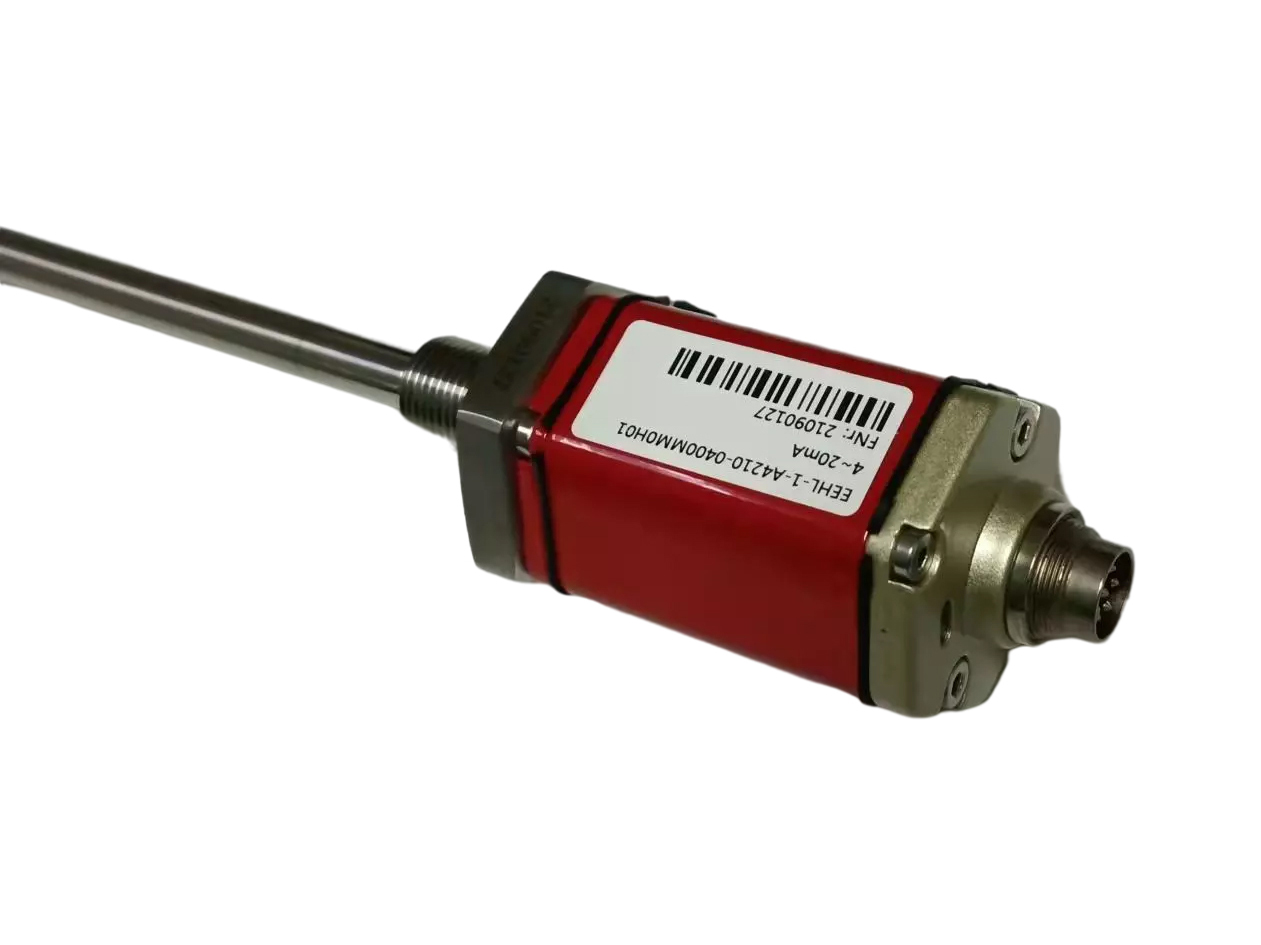

EEH 系列耐压圆杆式油缸内置磁致伸缩位移传感器技术参数
| 产品系列 |
EEH 系列（耐压圆杆式 / 油缸内置式） |
| 品牌 |
易测电气（ETME） 自主研发生产 |
| 测量原理 |
非接触式磁致伸缩（磁悬浮）绝对位移测量 |
| 测量数据 |
直线位移（位置）/ 可扩展速度输出 |
| 有效行程 |
50 ～ 6000 mm（可定制） |
| 输出信号（可选） |
模拟量电压：0–10V / ±10V
模拟量电流：4–20mA / 0–20mA
|
| 分辨率 |
无限（取决于控制器 A/D 位数及电源纹波，典型可辨识 1 μm） |
| 重复精度 |
< ±0.002% FS |
| 非线性度 |
< ±0.05% FS（最小 ±90 μm） |
| 更新时间 |
0.5 ms（≤1000 mm）
1.0 ms（≤2500 mm）
|
| 供电电源 |
+24 V DC |
| 输入保护 |
极性保护至 -30 V DC，过压保护至 36 V DC |
| 电流消耗 |
≤ 100 mA（视量程而定） |
| 绝缘强度 |
500 V DC（DC 地端对机器接地端） |
| 感应外管 |
304 不锈钢耐压圆杆 |
| 耐压能力 |
连续工作压力：≤ 35 MPa（350 bar）
峰值压力：≤ 60 MPa（600 bar，瞬时）
|
| 电子仓形式 |
圆柱型（适配标准油缸安装孔） |
| 接头型式 |
直出屏蔽电缆 / M12 5针航空插头（可选） |
| 工作温度 |
-40 ℃ ～ +75 ℃（湿度 ≤90%，无结露） |
| 防护等级 |
电子仓：IP67
测杆（浸入端）：IP68
|
| 抗振性能 |
15 g / 10–2000 Hz（IEC 60068‑2‑6） |
| 抗冲击性能 |
100 g（单一冲击）/ IEC 60068‑2‑27 |
| EMC 标准 |
辐射：EN 61000‑6‑3
抗扰：EN 61000‑6‑2、EN 61000‑4‑2/3/4/6
|
核心产品特点
- 易测电气自主研发：掌握核心磁致伸缩工艺，供货周期短，技术支持响应快。
- 模块化设计：电子仓与耐压圆杆采用模块化结构，现场更换电子头无需拆卸油缸，大幅减少停机时间。
- 非接触测量：磁浮子无物理接触，无机械磨损，终身免标定，寿命等同于油缸本身。
- 低功耗低温漂：优化电路设计，降低系统发热，提高长时间运行的测量稳定性。
- 高耐压圆杆：全不锈钢感应杆，可直接承受油缸内部高压，无需额外外管。
油缸内置安装优势
EEH 系列专为液压油缸内部安装设计，传感器直接旋入油缸端盖预留孔，
磁环固定在活塞上随其移动。这种一体化安装方式不仅节省外部空间，
还能完全避免外部机械损伤，是注塑机、压铸机及重型液压系统的理想选择。
典型应用场景
- 注塑机 / 压铸机：射胶、熔胶、锁模位置闭环控制
- 液压机 / 油压机：滑块行程精确反馈
- 重工机械：冶金轧机、盾构机液压位置监测
- 水利水电：水电机组接力器行程监测

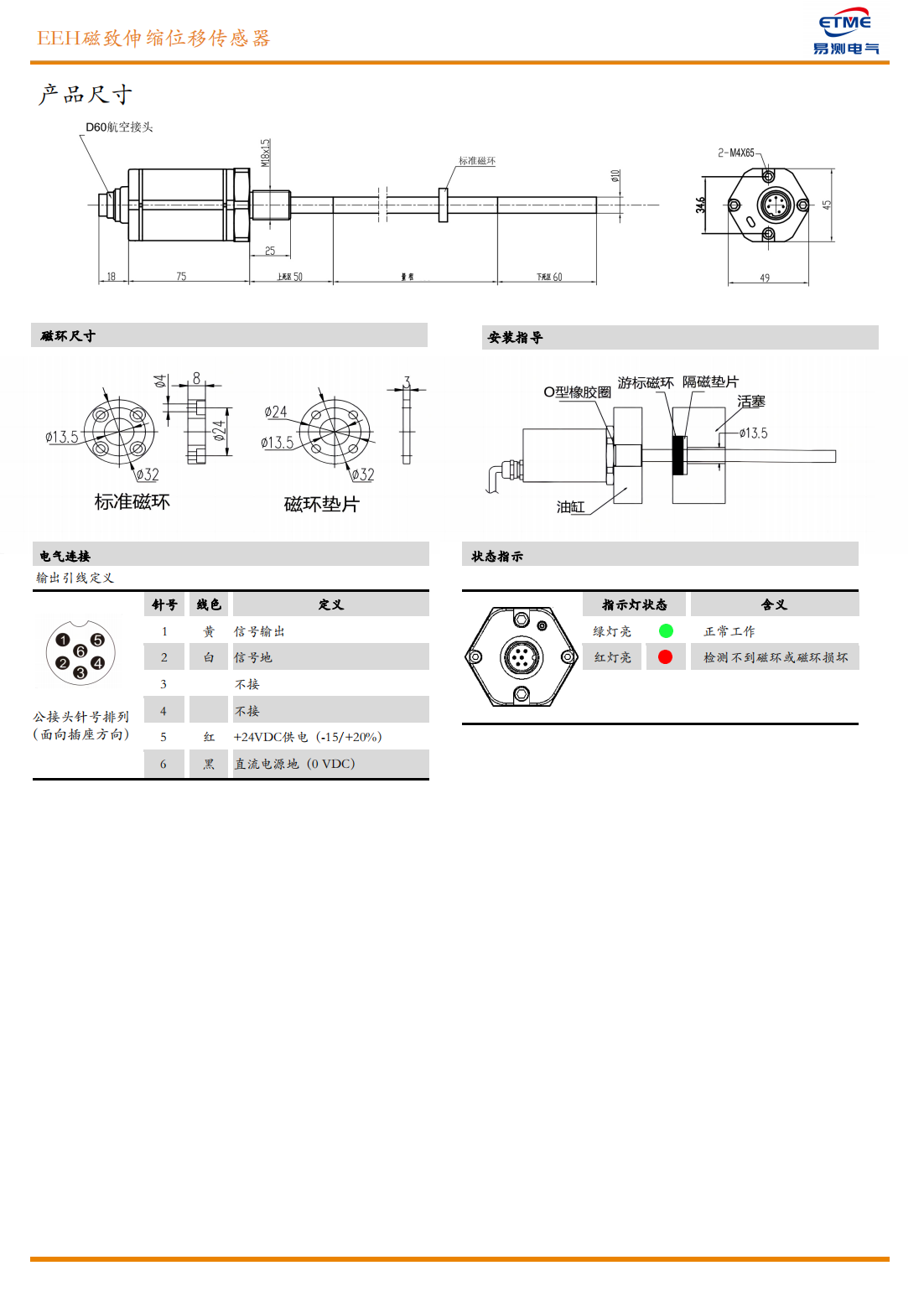

选型与安装提示
※ 选型时请确认：油缸内径、行程长度、安装螺纹规格（通常为 M18×1.5 或 M20×1.5）及磁环安装方式。
※ 建议提供油缸断面图纸，由易测电气技术团队为您确认最佳适配方案。
