GPT 系列压阻式压力传感器产品介绍

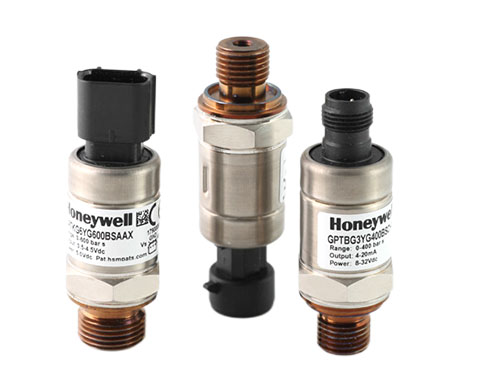

GPT 系列是 Honeywell霍尼韦尔做的压阻式压力传感器，量程从 40 bar 一直做到 600 bar，工程机械上常见的中高压液压回路基本都能覆盖。芯体走的是压阻传感路线，后面配一块信号调理专用集成电路，把温度漂移和非线性一起修掉。出厂前每只都单独做过校准，0 ℃ 到 80 ℃ 之间完成温度补偿，拿到现场装上就能用，不用再拿标准表重新标一遍。
输出有电流和电压两类：管路长、周围变频器多的场合选 4-20mA；控制柜里走线短、PLC 模拟量模块直接读的选电压输出，比例式和稳压式都有。外壳和电气连接器是 304 不锈钢件，防护等级 IP67，机床切削液、建筑机械和农业机械上的雨水粉尘都扛得住。整只表尺寸小，装在液压阀块或者管路上不占地方，老设备换表时也容易找到空位。
接液部分要留意一下：压力接口和膜片用的是 17-4PH 不锈钢，垫圈是 NBR 或 Buna N，介质有腐蚀性时要先确认兼容性，不然垫圈先坏。振动大的设备上建议把线束在靠近插头的位置固定住，别让接头长期受力摆动；螺纹接口按现场母口选，NPT、UNF、ISO 和 JIS 几种规格都有对应的订货代码。
常见问题
量程覆盖哪些范围，怎么选？
量程从 40 bar 一直做到 600 bar，工程机械上常见的中高压液压回路基本都能覆盖。选型时把系统的额定压力与可能出现的压力尖峰一并考虑，不要把量程贴着工作压力选。
输出选电流还是电压？
管路长、周围变频器多的场合选 4-20mA；控制柜里走线短、PLC 模拟量模块直接读的选电压输出。电压输出比例式和稳压式都有，按控制器的输入类型挑。
出厂校准和温度补偿做到什么程度？
出厂前每只都单独做过校准，0 ℃ 到 80 ℃ 之间完成温度补偿，拿到现场装上就能用，不用再拿标准表重新标一遍。现场如需复核，按安装环境温度对应量程重新确认零点即可。
接液部分能测哪些介质？
压力接口和膜片用的是 17-4PH 不锈钢，垫圈是 NBR 或 Buna N。介质有腐蚀性时要先确认兼容性，不然垫圈先坏。拿不准时把介质名称和浓度提供出来，交由厂家核对。
安装螺纹和布线要注意什么？
螺纹接口按现场母口选，NPT、UNF、ISO 和 JIS 几种规格都有对应的订货代码。外壳和电气连接器是 304 不锈钢件，防护等级 IP67；振动大的设备上建议把线束在靠近插头的位置固定住，别让接头长期受力摆动。

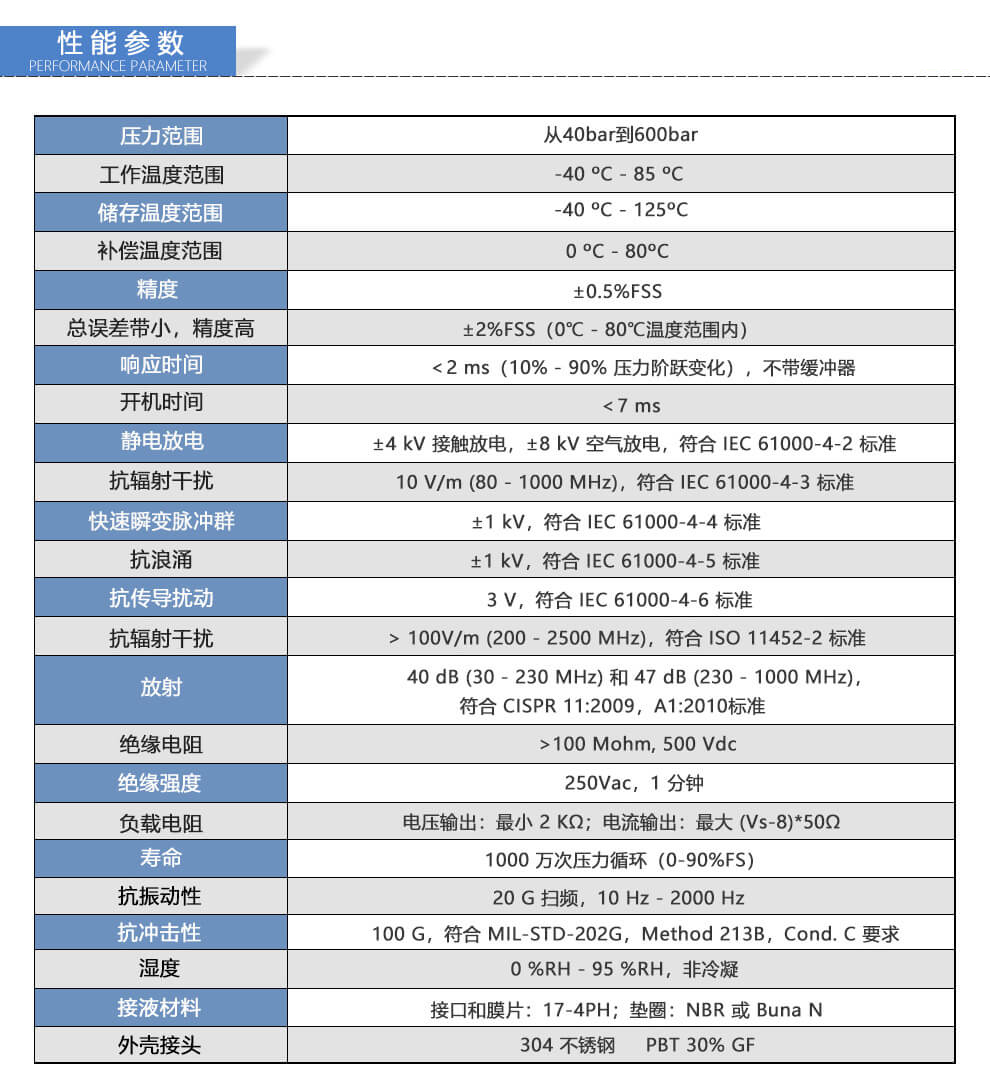

GPT 系列压阻式压力传感器技术参数
| 参数 | 数值 |
|---|
| 压力范围 | 40 bar ～ 600 bar |
|---|
| 工作温度范围 | -40 ℃ ～ 85 ℃ |
|---|
| 储存温度范围 | -40 ℃ ～ 125 ℃ |
|---|
| 补偿温度范围 | 0 ℃ ～ 80 ℃ |
|---|
| 精度 | ±0.5% FSS |
|---|
| 总误差带 | ±2% FSS（0 ℃ ～ 80 ℃ 温度范围内） |
|---|
| 响应时间 | < 2 ms（10% ～ 90% 压力阶跃变化），不带缓冲器 |
|---|
| 开机时间 | < 7 ms |
|---|
| 静电放电 | ±4 kV 接触放电，±8 kV 空气放电，符合 IEC 61000-4-2 标准 |
|---|
| 抗辐射干扰 | 10 V/m（80 ～ 1000 MHz），符合 IEC 61000-4-3 标准 |
|---|
| 快速瞬变脉冲群 | ±1 kV，符合 IEC 61000-4-4 标准 |
|---|
| 抗浪涌 | ±1 kV，符合 IEC 61000-4-5 标准 |
|---|
| 抗传导扰动 | 3 V，符合 IEC 61000-4-6 标准 |
|---|
| 射频场抗扰度 | > 100 V/m（200 ～ 2500 MHz），符合 ISO 11452-2 标准 |
|---|
| 放射 | 40 dB（30 ～ 230 MHz）和 47 dB（230 ～ 1000 MHz），符合 CISPR 11:2009、A1:2010 标准 |
|---|
| 绝缘电阻 | > 100 MΩ，500 Vdc |
|---|
| 绝缘强度 | 250 Vac，1 分钟 |
|---|
| 负载电阻 | 电压输出：最小 2 kΩ；电流输出：最大 (Vs-8)×50 Ω |
|---|
| 寿命 | 1000 万次压力循环（0 ～ 90% FS） |
|---|
| 抗振动性 | 20 G 扫频，10 Hz ～ 2000 Hz |
|---|
| 抗冲击性 | 100 G，符合 MIL-STD-202G、Method 213B、Cond. C 要求 |
|---|
| 湿度 | 0 %RH ～ 95 %RH，非冷凝 |
|---|
| 接液材料 | 接口和膜片：17-4PH；垫圈：NBR 或 Buna N |
|---|
| 外壳与接头 | 304 不锈钢，PBT 30% GF |
|---|

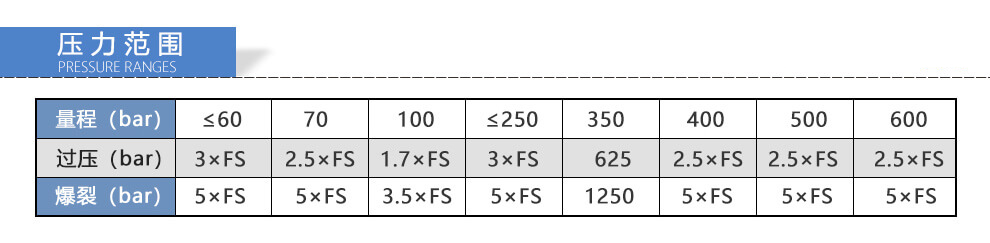

压力范围与过压能力
| 量程 | 过压 / 爆裂压力 |
|---|
| ≤ 60 bar | 过压 3×FS，爆裂 5×FS |
|---|
| 70 bar | 过压 2.5×FS，爆裂 5×FS |
|---|
| 100 bar | 过压 1.7×FS，爆裂 3.5×FS |
|---|
| ≤ 250 bar | 过压 3×FS，爆裂 5×FS |
|---|
| 350 bar | 过压 625 bar，爆裂 1250 bar |
|---|
| 400 bar | 过压 2.5×FS，爆裂 5×FS |
|---|
| 500 bar | 过压 2.5×FS，爆裂 5×FS |
|---|
| 600 bar | 过压 2.5×FS，爆裂 5×FS |
|---|

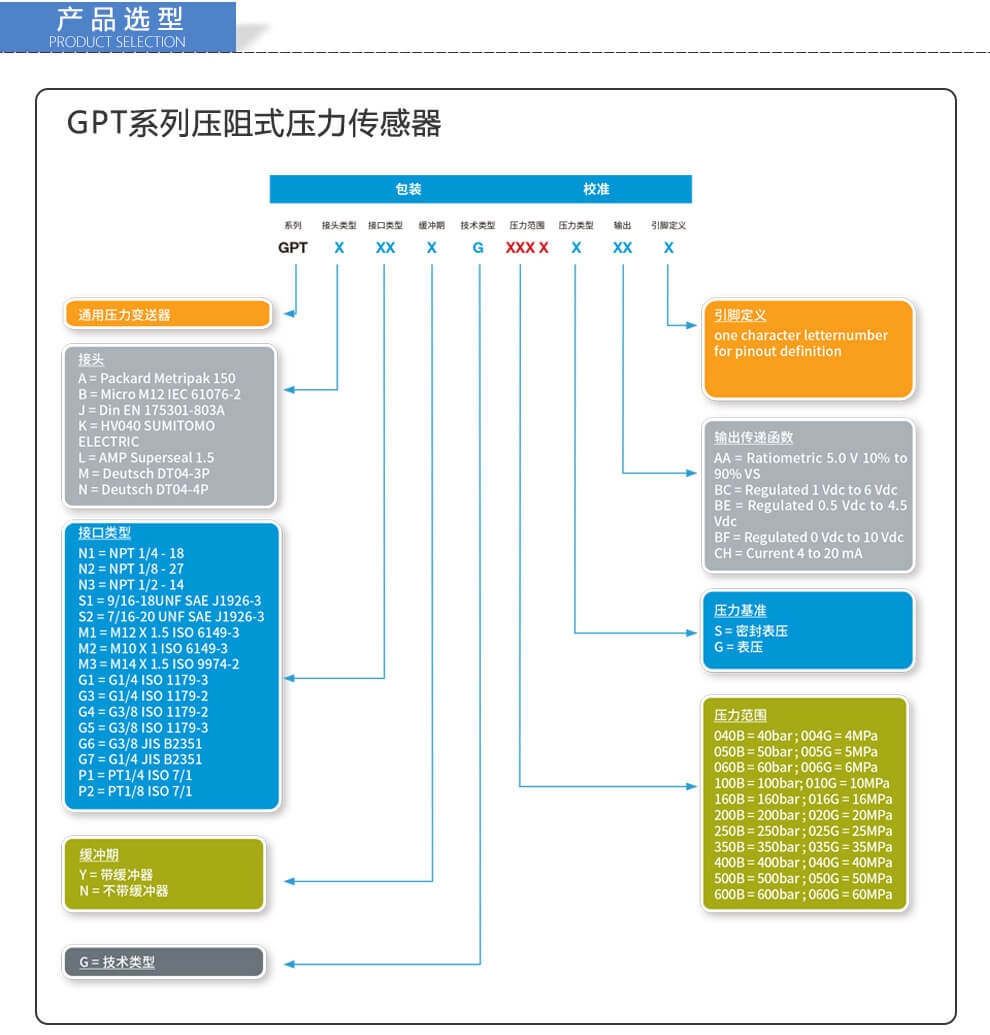

订货代码
型号由九段代码拼成，写法为 GPT-X-XX-X-G-XXX-X-XX-X，依次是系列、接头类型、接口类型、缓冲期、技术类型、压力范围、压力基准、输出传递函数和引脚定义字符。
| 代码段 | 含义 |
|---|
| GPT | 系列代号 |
|---|
| 第 1 位 | 接头类型，见接头类型代码表 |
|---|
| 第 2 组 | 接口类型，两位字符，见压力接口代码表 |
|---|
| 第 3 位 | 缓冲期，Y 为带缓冲器，N 为不带缓冲器 |
|---|
| G | 技术类型 |
|---|
| 第 4 组 | 压力范围，三位字符，见压力范围代码表 |
|---|
| 第 5 位 | 压力基准，S 为密封表压，G 为表压 |
|---|
| 第 6 组 | 输出传递函数，见输出代码表 |
|---|
| 第 7 位 | 引脚定义，一位字符，对应原厂引脚定义编号 |
|---|
| 接头类型代码 | 说明 |
|---|
| A | Packard Metripak 150 |
|---|
| B | Micro M12 IEC 61076-2 |
|---|
| J | Din EN 175301-803A |
|---|
| K | HV040 SUMITOMO ELECTRIC |
|---|
| L | AMP Superseal 1.5 |
|---|
| M | Deutsch DT04-3P |
|---|
| N | Deutsch DT04-4P |
|---|
| 压力接口代码 | 螺纹规格 |
|---|
| N1 | NPT 1/4-18 |
|---|
| N2 | NPT 1/8-27 |
|---|
| N3 | NPT 1/2-14 |
|---|
| S1 | 9/16-18 UNF SAE J1926-3 |
|---|
| S2 | 7/16-20 UNF SAE J1926-3 |
|---|
| M1 | M12 × 1.5 ISO 6149-3 |
|---|
| M2 | M10 × 1.5 ISO 6149-3 |
|---|
| M3 | M14 × 1.5 ISO 9974-2 |
|---|
| G1 | G1/4 ISO 1179-3 |
|---|
| G3 | G1/4 ISO 1179-2 |
|---|
| G4 | G3/8 ISO 1179-2 |
|---|
| G5 | G3/8 ISO 1179-3 |
|---|
| G6 | G3/8 JIS B2351 |
|---|
| G7 | G1/4 JIS B2351 |
|---|
| P1 | PT1/4 ISO 7/1 |
|---|
| P2 | PT1/8 ISO 7/1 |
|---|
| 输出传递函数代码 | 输出形式 |
|---|
| AA | Ratiometric 5.0 V，10% ～ 90% VS（比例式） |
|---|
| BC | Regulated 1 Vdc ～ 6 Vdc（稳压） |
|---|
| BE | Regulated 0.5 Vdc ～ 4.5 Vdc（稳压） |
|---|
| BF | Regulated 0 Vdc ～ 10 Vdc（稳压） |
|---|
| CH | Current 4 ～ 20 mA（电流） |
|---|
| 压力范围代码 | 对应量程 |
|---|
| 040B / 004G | 40 bar / 4 MPa |
|---|
| 050B / 005G | 50 bar / 5 MPa |
|---|
| 060B / 006G | 60 bar / 6 MPa |
|---|
| 100B / 010G | 100 bar / 10 MPa |
|---|
| 160B / 016G | 160 bar / 16 MPa |
|---|
| 200B / 020G | 200 bar / 20 MPa |
|---|
| 250B / 025G | 250 bar / 25 MPa |
|---|
| 350B / 035G | 350 bar / 35 MPa |
|---|
| 400B / 040G | 400 bar / 40 MPa |
|---|
| 500B / 050G | 500 bar / 50 MPa |
|---|
| 600B / 060G | 600 bar / 60 MPa |
|---|

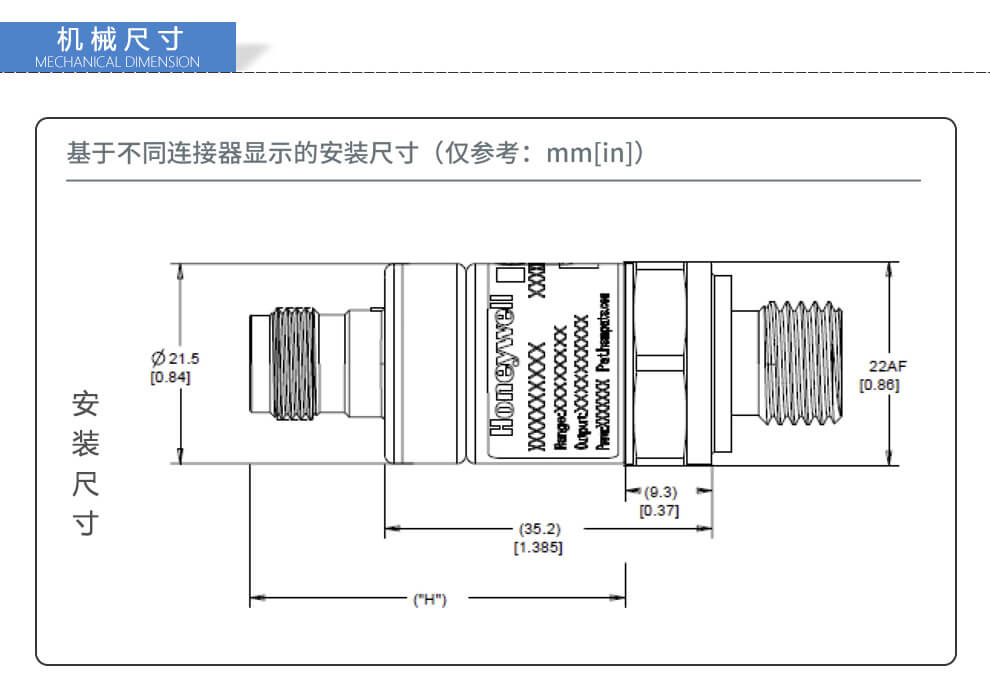

外形尺寸
外形随所选电气连接器不同略有差别，图上给出的是参考值：本体直径 Ø21.5 mm（0.84 in），六方对边 22AF（0.88 in），压力接口端面到本体台阶 9.3 mm（0.37 in），连接器安装面到本体 35.2 mm（1.385 in）。总长以图上标注的 H 表示，跟着接头类型变化，订具体型号时按原厂对应图纸核对一次安装空间。
选型与安装要点
量程按系统最高工作压力往上留一档选，液压系统里常见的压力冲击会比稳态压力高不少，量程贴着额定值用，长期下来膜片疲劳得快。压力接口按现场母口规格对应代码选，NPT、UNF、ISO 和 JIS 不能混用，拧之前确认密封面形式，带 17-4PH 膜片的接口不要用蛮力硬拧。电气侧按线长和干扰情况定输出：柜内短线用电压输出，长线或者变频器附近用 4-20mA，屏蔽层在控制柜一侧单点接地。安装位置尽量避开泵出口和弯头正对的方向，压力和温度脉动大的地方，选带缓冲器的 Y 型可以明显改善读数跳动。防护等级 IP67 靠壳体和连接器共同保证，插头没插到位或者护套破损都会进水，检修后记得回装到位。
