HLS 系列通用型行程开关产品介绍
HLS 系列是 Honeywell霍尼韦尔的通用型行程开关，按亚洲标准尺寸做，本体紧凑、强度够，10 A 的电流容量，装在机床设备、包装机械和输送搬运机械上做位置检测和行程控制很常见。头部方向可以调整，摆臂装好之后还能改角度，设备改行程的时候不用把整个开关拆下来重装。
额定值 10A/250VAC，直接串接触器线圈或者小型电磁阀没问题，省掉了中间继电器。工作速度范围宽，从 0.05 mm/s 一直到 2 m/s 都能用，慢速定位的工位和快速往返的产线都能覆盖。机械寿命 1000 万次，电气寿命 50 万次，普通机床每天几百次动作的频率下能用很久，特种机械和自动化仓库里那种一天上万次的高频工位，就得按电气寿命来算更换周期了。
防护等级 IP65，防喷水，食品饮料设备的冲洗工位、包装车间的粉尘环境都应付得来。执行件有好多种，塑料轮金属摆臂、可调摆臂、金属棒转杆、顶部金属柱塞、滚轮柱塞和弹簧塑料杆，选哪一种主要看被检测的是什么——测平面用柱塞，测带料或者工件边缘用摆臂，空间特别窄的地方用弹簧杆。安装时头部调节到位后要把固定螺钉拧紧，摆臂松动会造成动作点漂移，设备跑一段时间就发现位置对不上了。
常见问题
头部方向可调有什么实际好处？
摆臂装好之后还能改角度，设备改行程的时候不用把整个开关拆下来重装。调试阶段也能边试边调，比固定头部结构的型号省很多返工时间。
额定值能直接带什么负载？
额定值 10A/250VAC，直接串接触器线圈或者小型电磁阀没问题，省掉了中间继电器，柜内接线也跟着省。机械寿命 1000 万次，电气寿命 50 万次。
执行件怎么挑？
塑料轮金属摆臂、可调摆臂、金属棒转杆、顶部金属柱塞、滚轮柱塞和弹簧塑料杆都有。测平面用柱塞，测带料或者工件边缘用摆臂，空间特别窄的地方用弹簧杆。
工作速度范围覆盖多宽？
从 0.05 mm/s 一直到 2 m/s 都能用，慢速定位的工位和快速往返的产线都能覆盖。特种机械和自动化仓库里一天上万次的高频工位，按电气寿命来算更换周期。
安装后最容易出现什么问题？
摆臂松动造成动作点漂移。头部调节到位后要把固定螺钉拧紧，否则设备跑一段时间就发现位置对不上了。防护等级 IP65，防喷水，食品饮料设备的冲洗工位、包装车间的粉尘环境都应付得来。

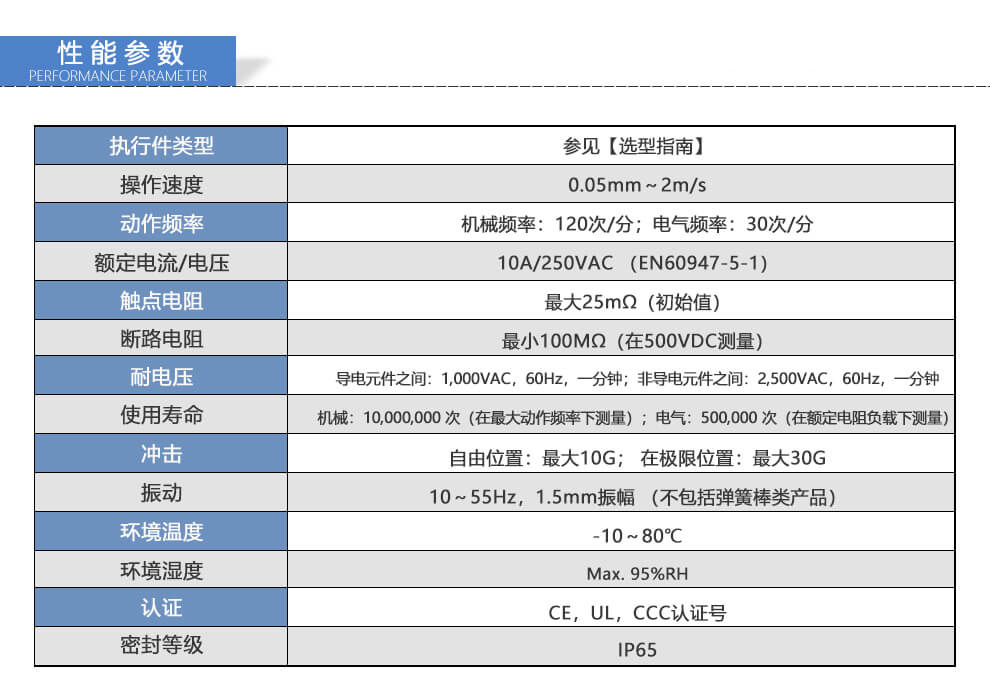

HLS 系列通用型行程开关技术参数
| 参数 | 数值 |
|---|
| 执行件类型 | 见型号与执行件表的代码 |
|---|
| 操作速度 | 0.05 mm ～ 2 m/s |
|---|
| 动作频率 | 机械频率：120 次/分；电气频率：30 次/分 |
|---|
| 额定电流 / 电压 | 10 A / 250 VAC（EN 60947-5-1） |
|---|
| 触点电阻 | 最大 25 mΩ（初始值） |
|---|
| 断路电阻 | 最小 100 MΩ（在 500 VDC 测量） |
|---|
| 耐电压 | 导电元件之间：1000 VAC，60 Hz，一分钟；非导电元件之间：2500 VAC，60 Hz，一分钟 |
|---|
| 使用寿命 | 机械：1000 万次（在最大动作频率下测量）；电气：50 万次（在额定电阻负载下测量） |
|---|
| 冲击 | 自由位置：最大 10 G；在极限位置：最大 30 G |
|---|
| 振动 | 10 Hz ～ 55 Hz，振幅 1.5 mm（不包括弹簧棒类产品） |
|---|
| 环境温度 | -10 ℃ ～ 80 ℃ |
|---|
| 环境湿度 | 最大 95 %RH |
|---|
| 认证 | CE、UL、CCC 认证号 |
|---|
| 密封等级 | IP65 |
|---|

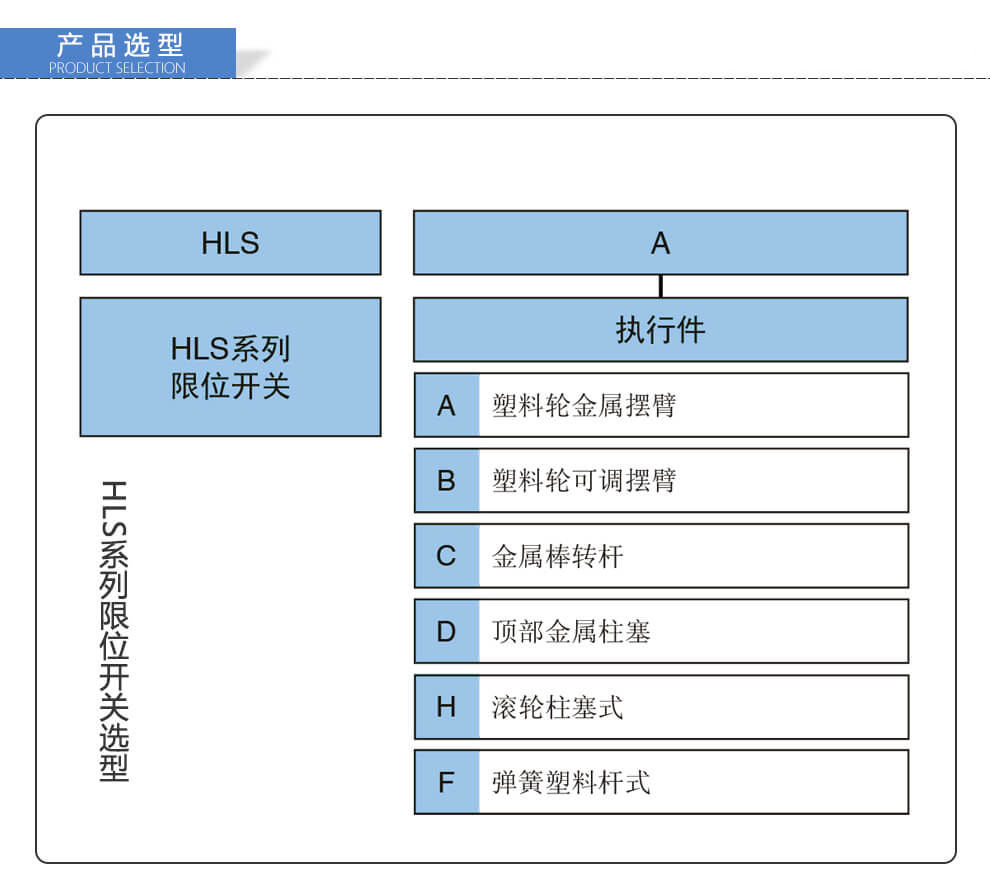

型号与执行件
型号由系列代号 HLS 加一位执行件代码组成，操作头不同，外形和动作行程也不同。

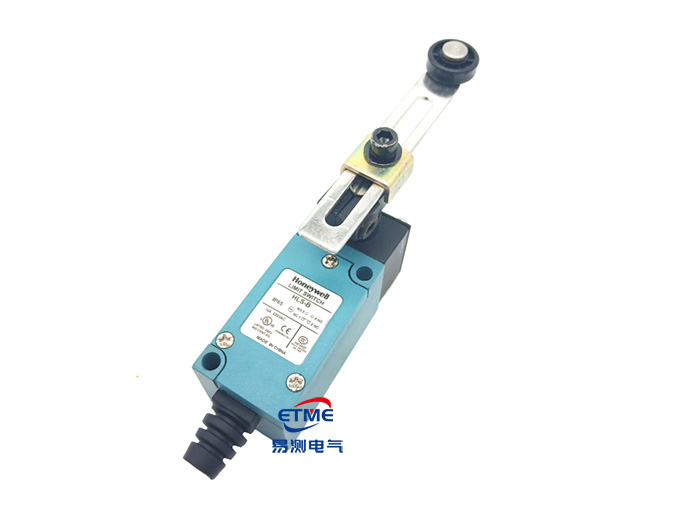

| 执行件代码 | 结构说明 |
|---|
| HLS-A | 塑料轮金属摆臂 |
|---|
| HLS-B | 塑料轮可调摆臂 |
|---|
| HLS-C | 金属棒转杆 |
|---|
| HLS-D | 顶部金属柱塞 |
|---|
| HLS-H | 滚轮柱塞式 |
|---|
| HLS-F | 弹簧塑料杆式 |
|---|
外形尺寸与动作特性
| 项目 | 数值 |
|---|
| HLS-A 滚轮 | Ø18 × 6.5，摆臂回转半径 R31.5 |
|---|
| HLS-A 本体 | 本体宽 33 mm，安装孔距 2-Ø5.2 mm，侧面 3 × M3 螺孔，顶杆螺纹 M5 × 12 |
|---|
| HLS-B 滚轮 | Ø18 × 6.5，摆臂回转半径 R30.5 ～ 76.3（可调） |
|---|
| HLS-B 本体 | 本体宽 33 mm，安装孔距 2-Ø5.2 mm，侧面 3 × M3 螺孔，顶杆螺纹 M5 × 12、M5 × 16 |
|---|
| 动作特性（快动式） | OFmax 7.35 N；RFmin 0.49 N；PTmax 20°；OTmin 70°；MDmax 12° |
|---|
表里的动作特性是快动式的数据：OF 是动作力，RF 是复位力，PT 是动作前行程对应的转角，OT 是越程，MD 是差动行程。摆臂型的回转半径越大，同样的角位移对应的直线行程越长，装的时候按设备允许的越程来定摆臂长度，越程不够会让触点处在临界位置，动作不稳定。

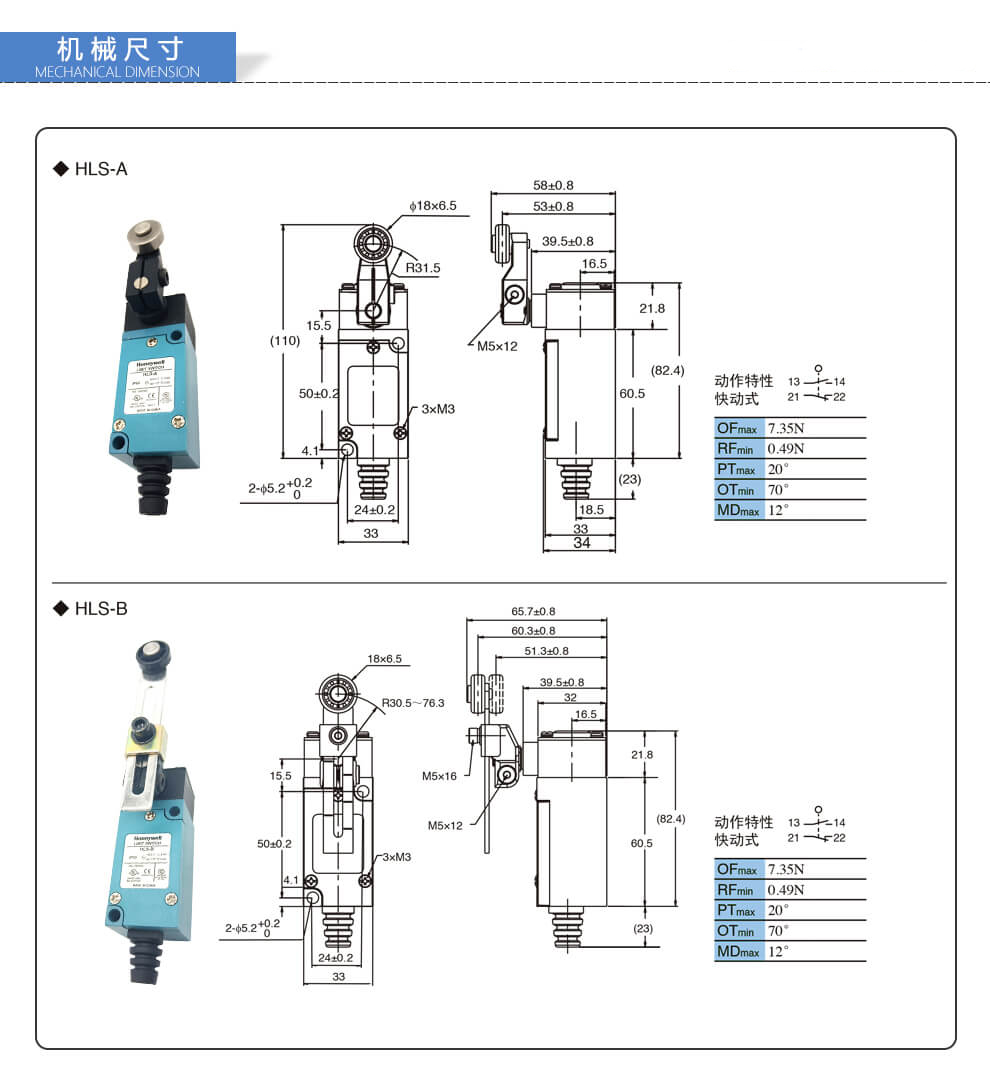

图纸上 HLS-A 标注的尺寸有 58±0.8 mm、53±0.8 mm、39.5±0.8 mm、16.5 mm、15.5 mm、50±0.2 mm、24±0.2 mm、21.8 mm、60.5 mm、18.5 mm、33 mm、34 mm 等，另有 110 mm、82.4 mm、23 mm 三项带括号的参考值；HLS-B 对应的标注是 65.7±0.8 mm、60.3±0.8 mm、51.3±0.8 mm、39.5±0.8 mm、32 mm、16.5 mm、15.5 mm、50±0.2 mm、24±0.2 mm、21.8 mm、60.5 mm、33 mm、34 mm，括号参考值同为 110 mm、82.4 mm 和 23 mm。摆臂长度不同，横向尺寸跟着变，装之前按这几组数核一下安装板空间和摆臂的回转范围。
结构与适用场合
HLS 系列按亚洲标准尺寸设计，本体紧凑、外壳结构紧密，头部可旋转调整，出线端带电缆护套，适合安装空间狭小的工位。10 A 的电流容量可以直接驱动接触器线圈这类负载，省掉中间继电器。常见的配套设备包括机床设备、食品饮料设备、输送搬运机械、特种机械、包装机械和自动化仓库。执行件更换或者头部方向调整之后，都要重新核对动作点和复位点，用万用表沿行程打一遍再通电。
选型与安装要点
选型先定执行件，再核对安装孔位和头部朝向。测运动件的端面或者滑块，用 D 或者 H 的柱塞式，柱塞顶端和被测面之间留 1 到 2 mm 的间隙，让开关在自由位置和极限位置之间都有余量；测带料、凸轮或者需要大越程的，用 A、B 摆臂式，摆臂长度要按实际越程选，摆臂太长容易在回程时抖。C 是金属棒转杆，适合从侧面拨动、受力方向沿杆身 90° 的场合。
接线按 10A/250VAC 的额定值走，负载是感性的话要留裕量，接触器线圈这类负载建议加灭弧或者吸收回路。防护等级 IP65 靠本体密封和进线口共同保证，电缆护套要压在密封件上，护套破损或者接头松动都会进水；设备冲洗频繁的工位建议把电缆进线口朝下安装。头部调整、摆臂更换之后都要重新确认动作点和复位点，拿万用表沿行程打一遍，确认常开常闭切换位置符合图纸再通电。
