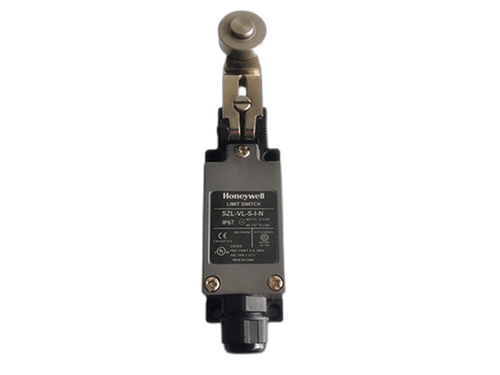

SZL-VL 系列限位开关产品介绍
SZL-VL 系列是 Honeywell霍尼韦尔的一款紧凑型工业限位开关，外壳是金属压铸件，罩壳用玻纤填充的阻燃热塑性塑料，UL 94 防火等级做到 V-0 级。本体截面做得窄，装在机床防护门、立体车库的升降机构和剪叉式升降台上都不占地方，不少老设备改造时原位置塞不下标准尺寸开关，用这一款能直接装进去。
触点分速动式和慢动式两种，柱塞型带强制断开结构，这一点在安全回路里很关键——普通微动开关触点一旦粘连，信号是断不开的，强制断开靠机械动作把触点顶开，机床安全门、扶梯这类地方要的就是这个动作。操作杆用不锈钢做，滚轮有钢的和尼龙的，尼龙滚轮噪音小、对被压工件表面磨损轻，钢滚轮更耐磨，重载频繁动作的工位优先选钢轮。
防护等级 IP67，同时满足 NEMA 1、12 和 13，车间里的切削液、冲洗水和粉尘都进不去。电气连接可以选导线直接接入，也可以选 M12 接头，后者换件快、不用重新剥线接线。安装时把挡杆的行程方向对准设备运动件，滚轮和被测件之间留一点余量，压到底会让杠杆长期受力变形；振动大的场合用 M5 螺钉把本体四点固定牢。
常见问题
柱塞型的强制断开结构有什么用？
强制断开靠机械动作把触点顶开。普通微动开关触点一旦粘连，信号是断不开的；机床安全门、扶梯这类地方要的就是这个动作，所以安全回路里必须选带强制断开结构的型号。
速动式和慢动式怎么区分使用？
触点分速动式和慢动式两种。速动式在动作瞬间快速切换，适合需要干净通断信号的场合；慢动式的切换跟随操作杆位置，适合需要观察动作过程或者对触点磨损敏感的低电流回路。
滚轮选钢的还是尼龙的？
尼龙滚轮噪音小、对被压工件表面磨损轻，适合工件表面不允许留痕的场合；钢滚轮更耐磨，重载频繁动作的工位优先选钢轮。
安装时留多少余量合适？
把挡杆的行程方向对准设备运动件，滚轮和被测件之间留一点余量，压到底会让杠杆长期受力变形。振动大的场合用 M5 螺钉把本体四点固定牢。
导线直接接入和 M12 接头怎么选？
导线直接接入成本低，适合固定安装、不需要频繁更换的位置；M12 接头换件快、不用重新剥线接线，停机成本高的产线或者维护窗口短的设备优先选。外壳是金属压铸件，罩壳达到 UL 94 V-0 阻燃等级，防护等级 IP67。

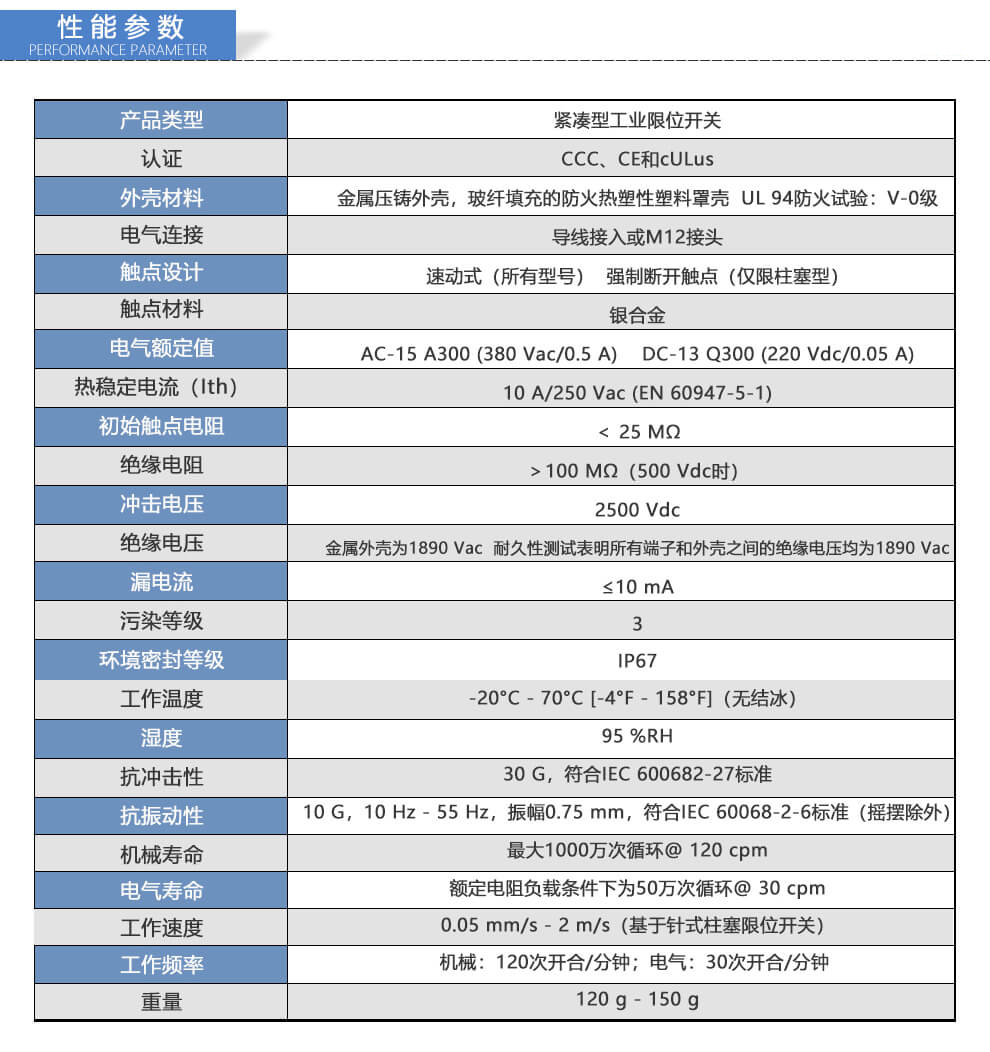

SZL-VL 系列限位开关技术参数
| 参数 | 数值 |
|---|
| 产品类型 | 紧凑型工业限位开关 |
|---|
| 认证 | CCC、CE 和 cULus |
|---|
| 外壳材料 | 金属压铸外壳，玻纤填充的防火热塑性塑料罩壳，UL 94 防火试验：V-0 级 |
|---|
| 电气连接 | 导线接入或 M12 接头 |
|---|
| 触点设计 | 速动式（所有型号）；强制断开触点（仅限柱塞型） |
|---|
| 触点材料 | 银合金 |
|---|
| 电气额定值 | AC-15 A300（380 Vac / 0.5 A）；DC-13 Q300（220 Vdc / 0.05 A） |
|---|
| 热稳定电流 Ith | 10 A / 250 Vac（EN 60947-5-1） |
|---|
| 初始触点电阻 | < 25 MΩ |
|---|
| 绝缘电阻 | > 100 MΩ（500 Vdc 时） |
|---|
| 冲击电压 | 2500 Vdc |
|---|
| 绝缘电压 | 金属外壳为 1890 Vac；耐久性测试表明所有端子和外壳之间的绝缘电压均为 1890 Vac |
|---|
| 漏电流 | ≤ 10 mA |
|---|
| 污染等级 | 3 |
|---|
| 环境密封等级 | IP67 |
|---|
| 工作温度 | -20 ℃ ～ 70 ℃（-4 ℉ ～ 158 ℉），无结冰 |
|---|
| 湿度 | 95 %RH |
|---|
| 抗冲击性 | 30 G，符合 IEC 600682-27 标准 |
|---|
| 抗振动性 | 10 G，10 Hz ～ 55 Hz，振幅 0.75 mm，符合 IEC 60068-2-6 标准（摇摆除外） |
|---|
| 机械寿命 | 最大 1000 万次循环 @ 120 cpm |
|---|
| 电气寿命 | 额定电阻负载条件下为 50 万次循环 @ 30 cpm |
|---|
| 工作速度 | 0.05 mm/s ～ 2 m/s（基于针式柱塞限位开关） |
|---|
| 工作频率 | 机械：120 次开合/分钟；电气：30 次开合/分钟 |
|---|
| 重量 | 120 g ～ 150 g |
|---|
型号与规格

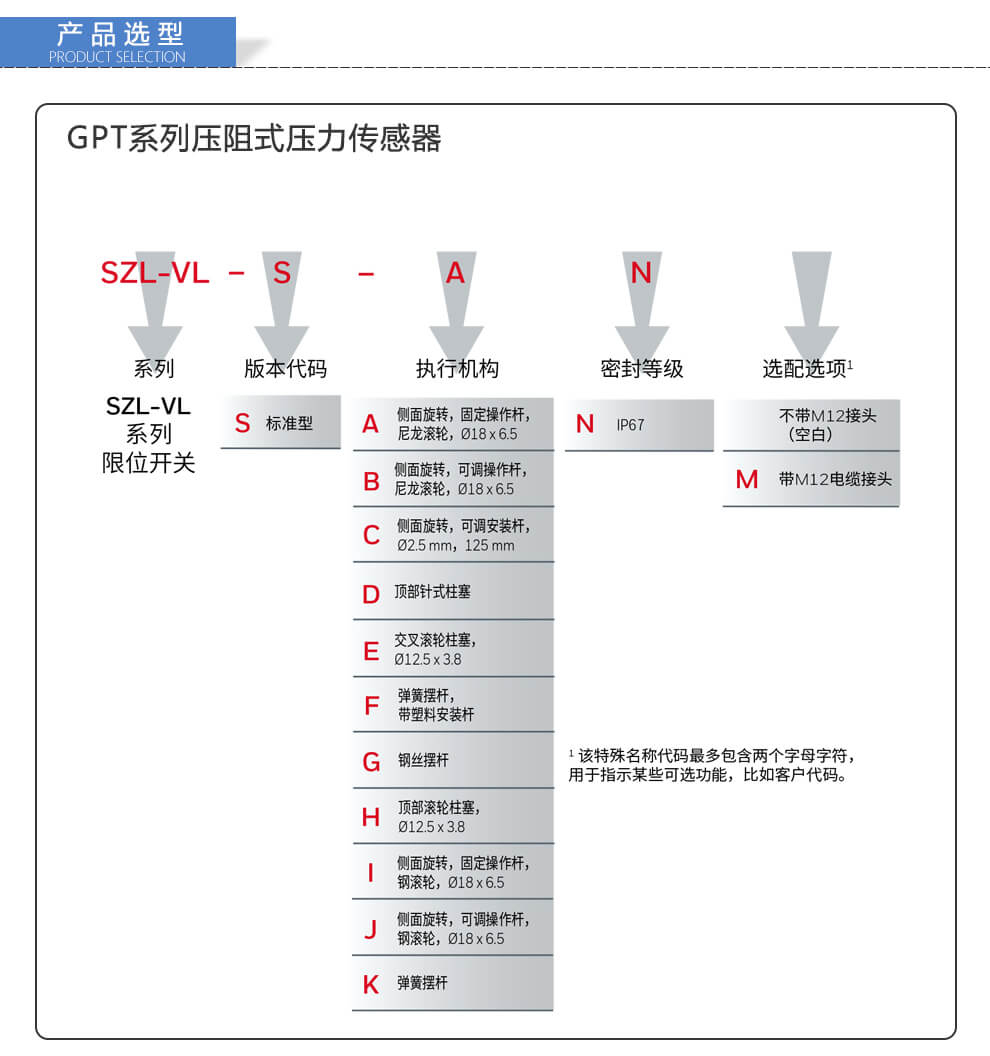

型号分成五段，写法为 SZL-VL - 版本代码 - 执行机构 - 密封等级 - 选配选项，例如 SZL-VL-S-A-N。
| 代码段 | 含义 |
|---|
| 系列 | SZL-VL 系列限位开关 |
|---|
| 版本代码 S | 标准型 |
|---|
| 密封等级 N | IP67 |
|---|
| 选配选项 空白 | 不带 M12 接头 |
|---|
| 选配选项 M | 带 M12 电缆接头 |
|---|
| 备注 | 特殊名称代码最多包含两个字母字符，用于指示某些可选功能，比如客户代码 |
|---|
| 执行机构代码 | 结构说明 |
|---|
| A | 侧面旋转，固定操作杆，尼龙滚轮，Ø18 × 6.5 |
|---|
| B | 侧面旋转，可调操作杆，尼龙滚轮，Ø18 × 6.5 |
|---|
| C | 侧面旋转，可调安装杆，Ø2.5 mm，125 mm |
|---|
| D | 顶部针式柱塞 |
|---|
| E | 交叉滚轮柱塞，Ø12.5 × 3.8 |
|---|
| F | 弹簧摆杆，带塑料安装杆 |
|---|
| G | 钢丝摆杆 |
|---|
| H | 顶部滚轮柱塞，Ø12.5 × 3.8 |
|---|
| I | 侧面旋转，固定操作杆，钢滚轮，Ø18 × 6.5 |
|---|
| J | 侧面旋转，可调操作杆，钢滚轮，Ø18 × 6.5 |
|---|
| K | 弹簧摆杆 |
|---|

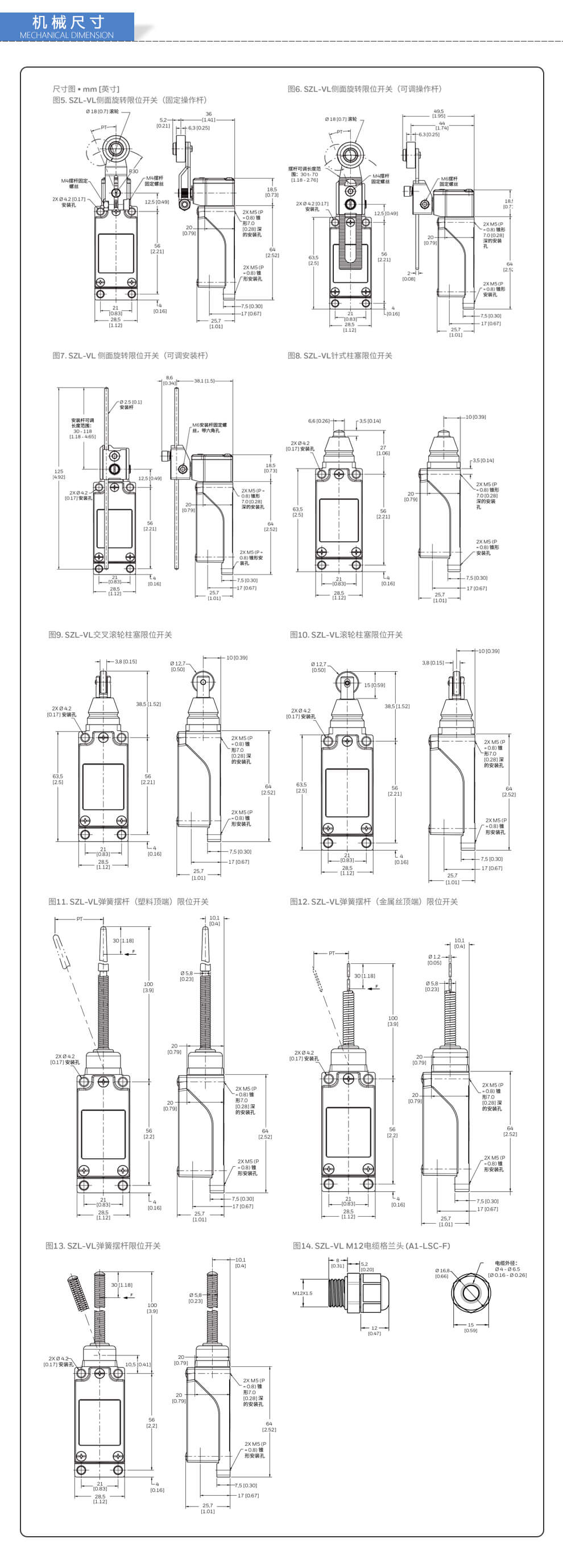

接线与安装尺寸
| 项目 | 说明 |
|---|

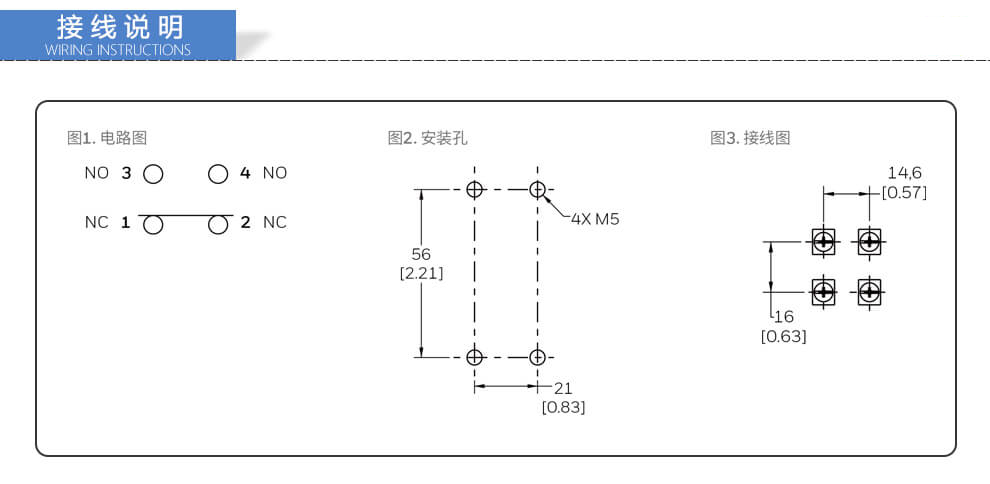

| 电路图 | 常开触点（NO）：3、4 端子；常闭触点（NC）：1、2 端子 |
|---|
| 安装孔 | 纵向孔距 56 mm（2.21 in），横向孔距 21 mm（0.83 in），4 个 M5 螺纹孔 |
|---|
| M12 接头 | 可选 M12 电缆接头，端子横向间距 14.6 mm（0.57 in） |
|---|
接线时按电路图对号入座，常闭和常开不要接反——安全回路一般取常闭回路，设备正常时回路是通的，动作或者断线都会让回路断开，这样故障方向是安全的。导线接入型在剥线后要把压线螺母拧紧，护套要压在密封圈上，不然 IP67 只是个数字。用 M12 接头的，插上以后确认卡扣到位。
选型与安装要点
执行机构按被测对象挑：测平面或者运动件的端面用柱塞型，D 和 H 是顶部柱塞，E 是交叉滚轮柱塞；测带料边缘、凸轮或者需要较大越程的用摆杆型，A、B、I、J 是侧旋转摆杆，F 和 K 是弹簧摆杆，空间特别窄、只能从侧面伸进去的地方用弹簧摆杆更合适。滚轮材质按工况定：轻载、要求低噪音的选尼龙轮，重载、频繁撞击的选钢轮。工作速度上限 2 m/s 是按针式柱塞给的，用摆杆时速度可以更宽松些，但动作频率别超过机械 120 次/分钟、电气 30 次/分钟这两个数，电气寿命只有 50 万次，频繁动作的工位要提前算一下更换周期。安装时本体用四个 M5 螺钉固定，保证受力均匀；摆杆和被测件的相对位置调整好再拧紧，长期让杠杆卡在极限角度会加速密封件和轴承磨损。电缆从侧面引出时留一段自然弧垂，别绷紧，设备振动会让绷紧的电缆把力传到开关内部。
