SL 系列限位开关产品介绍

SL 系列是 Honeywell霍尼韦尔按亚洲标准安装尺寸做的行程限位开关，本体比欧标件窄一圈，设备上原本留给开关的位置往往塞得下，老设备改造时不用再动安装板。触点容量 10A，直接串接触器线圈或者小型电磁阀没问题，机械寿命 1000 万次，机床、包装机械这类每天几百次动作的工位能用很久。

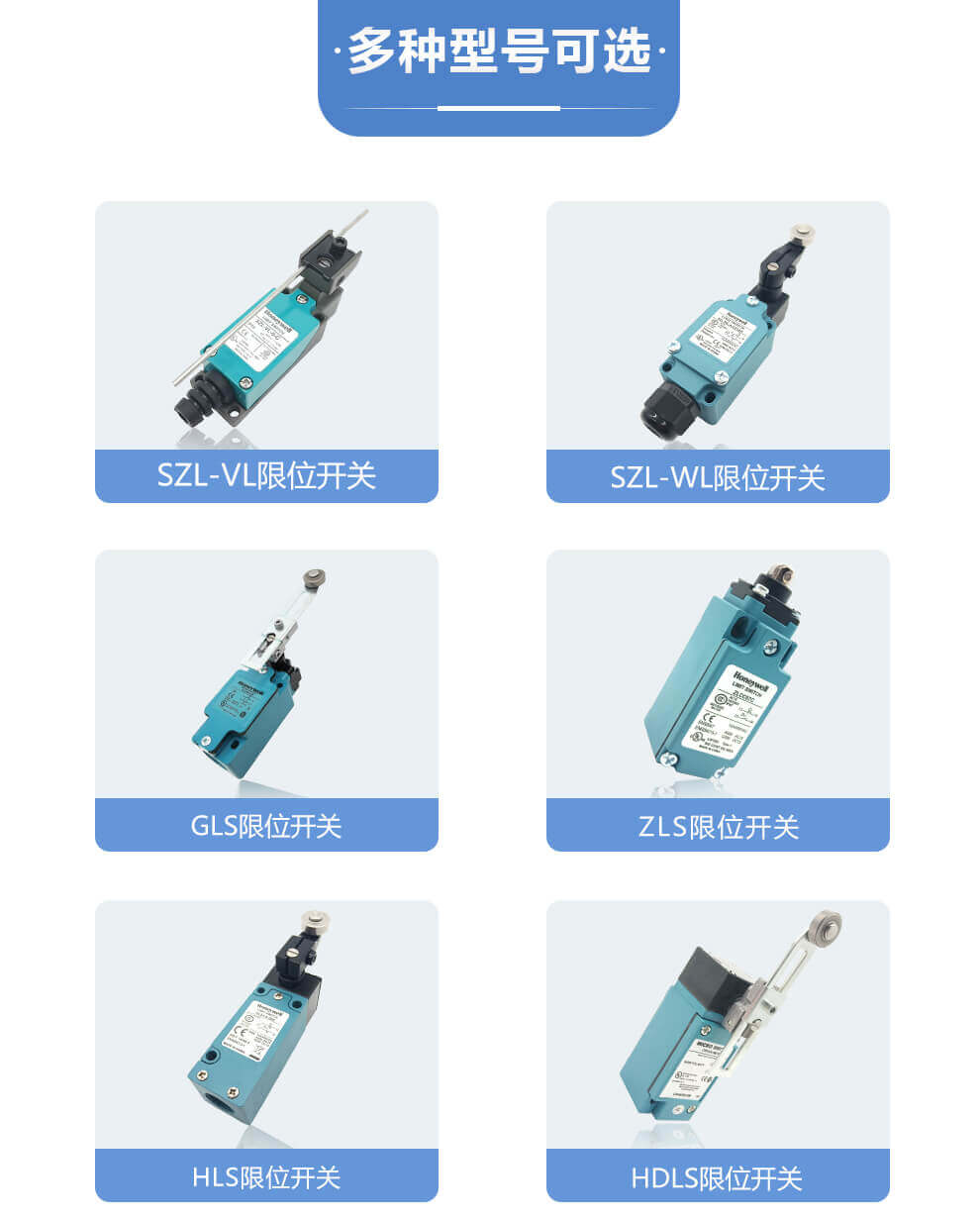

触点做的是单刀双掷，银触点，常开常闭各一组，动作速度 0.05 mm/s 到 2 m/s 都能覆盖，慢速定位和快速往返的产线同一款都能用。动作频率上，机械允许 120 次/分，电气只允许 30 次/分，电气寿命 50 万次，一天上万次的高频工位得按电气寿命算更换周期，这一点选型时最容易漏。执行件种类给得多，柱塞式、摆杆式都能配，主要看被检测的是什么。

防护等级按型号不同，性能参数表里标的是 IP64，产品特性栏标的是 IP67，下单前按具体型号确认一遍。工作温度 -20 ℃ 到 60 ℃，车间常温环境下没限制。认证有 UL、CE 和 CCC，UL 认证号 E313809。安装时把操作头的方向对准设备运动件，滚轮和被测件之间留一点余量，压到底会让杠杆长期受力变形；出线口朝下装，冲洗水不容易顺着电缆进壳体。

常见问题

亚洲标准安装尺寸有什么好处？

本体比欧标件窄一圈，设备上原本留给开关的位置往往塞得下，老设备改造时不用再动安装板。这是换件和改造场景里最实际的一点。

机械寿命和电气寿命为什么差这么多？

机械寿命 1000 万次，电气寿命 50 万次；动作频率上机械允许 120 次/分，电气只允许 30 次/分。一天上万次的高频工位得按电气寿命算更换周期，这一点选型时最容易漏。

10A 的触点容量能直接驱动什么？

触点容量 10A，直接串接触器线圈或者小型电磁阀没问题，省掉了中间继电器。触点做的是单刀双掷、银触点，常开常闭各一组。

动作速度范围覆盖多宽？

动作速度 0.05 mm/s 到 2 m/s 都能覆盖，慢速定位和快速往返的产线同一款都能用。执行件种类给得多，柱塞式、摆杆式都能配，主要看被检测的是什么。

防护等级为什么要在下单前确认？

因为按型号不同：性能参数表里标的是 IP64，产品特性栏标的是 IP67。冲洗工位要按高的那一档选，下单前按具体型号确认一遍。出线口朝下装，冲洗水不容易顺着电缆进壳体；认证有 UL、CE 和 CCC。

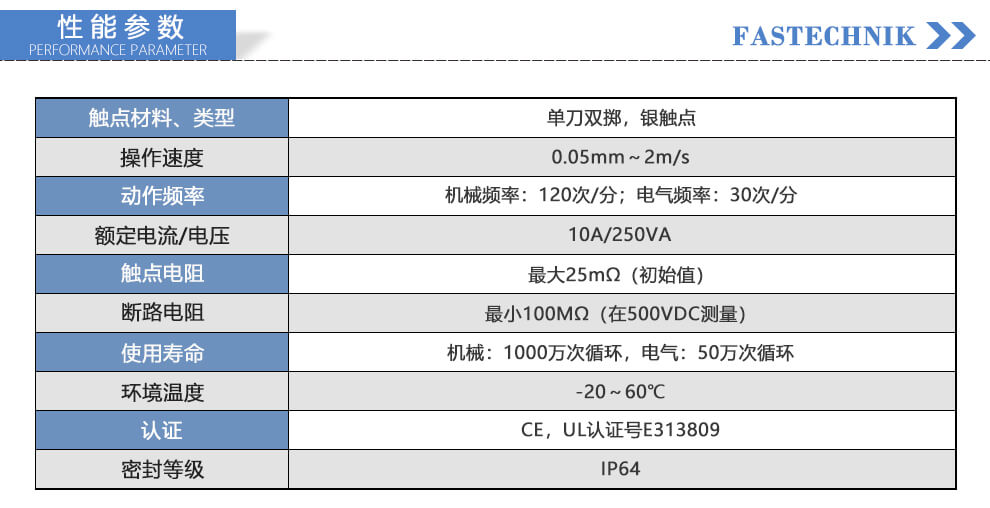

SL 系列限位开关技术参数

产品特性与认证

外形尺寸

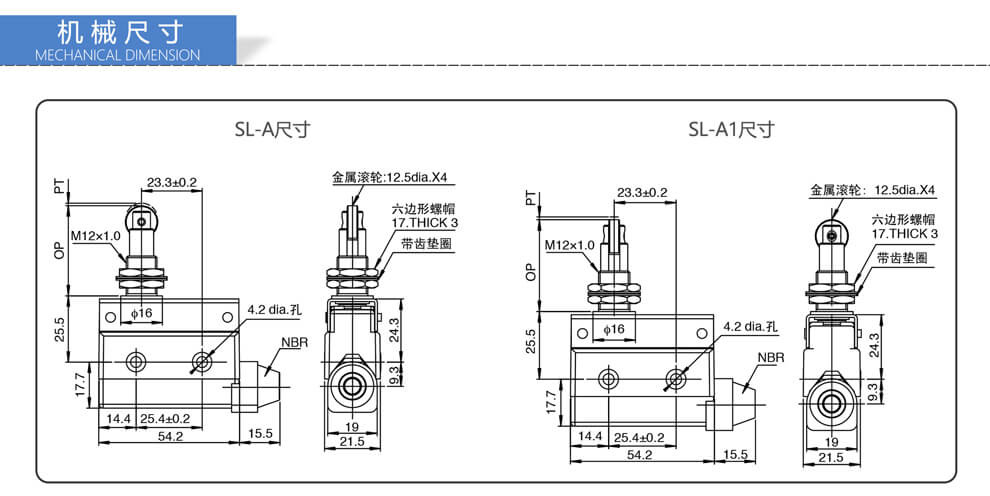

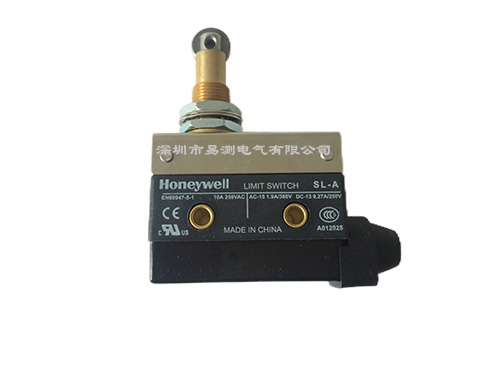

彩页给出 SL-A 和 SL-A1 两种顶部柱塞型的外形图，尺寸单位是毫米。两者的本体和安装孔位相同，差别在顶部推杆高度，图上用 PT 和 OP 两个变量表示，随所选行程不同而变化。

选型与安装要点

执行件按被测对象挑：测平面或者运动件的端面用柱塞型，滚轮压在工件上，接触面小、定位准；测带料边缘、凸轮或者需要较大越程的用摆杆型。滚轮材质按工况定，轻载、要求低噪音的选塑料轮，重载、频繁撞击的选金属轮。动作频率别超过机械 120 次/分、电气 30 次/分这两个数，电气寿命只有 50 万次，频繁动作的工位要提前算一下更换周期。

安装时本体用螺钉固定牢，拧的力矩别太大，以免把壳体的密封面压变形。操作头和被测件的相对位置调整好再拧紧，长期让杠杆卡在极限角度会加速密封件磨损。出线端带电缆护套的，护套要压在密封圈上，不然 IP64 或者 IP67 只是个数字。设备冲洗频繁的工位，把出线口朝下装，避免积水顺着电缆进壳体。
