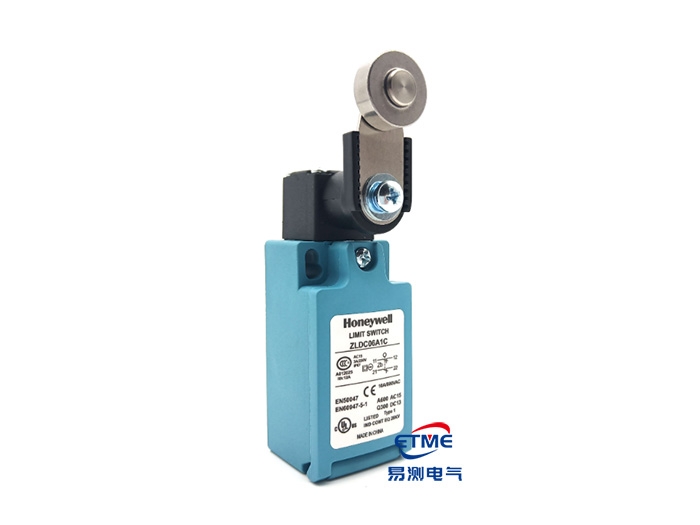

ZLS系列通用型限位开关

ZLS 系列通用型限位开关产品介绍

ZLS 系列是 Honeywell霍尼韦尔按 IEC 标准设计的一族限位开关，同时覆盖 EN50041 和 EN50047 两种安装尺寸。EN50047 那几款做得小，本体的金属外壳和双绝缘塑料外壳都有，另有一款三出线孔金属外壳，安装尺寸与 EN50047 兼容，柜内空间紧或者要接多路电缆的地方用起来方便。壳体分六种：ZLA、ZLB 走 EN50041，ZLC、ZLD、ZLE、ZLF 走 EN50047。

触点部分是这一族比较讲究的地方，常开和常闭触点之间做电气隔离，安全回路里把两组触点分别接到不同回路，不会因为一处绝缘击穿把两路信号串在一起。密封等级按壳体分，塑料壳的 ZLB 是 IP65，其余型号都是 IP67，机床切削液和冲洗水环境够用。机械寿命 1000 万次，电气寿命 50 万次，动作频率 120 次/分钟，接触阻抗小于 25 mΩ，绝缘耐压 2500 V。

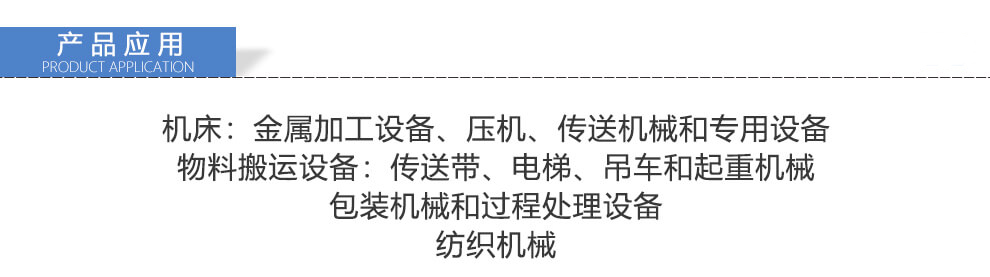

温度上 ZLA 这一款金属外壳最高能到 +120 ℃，其余型号到 +80 ℃，铸件旁边、烘干设备附近这种局部温度高的工位就要挑 ZLA。认证有 UL、CCC 和 CE，出口设备上用也不会有合规问题。常见的配套设备是金属加工设备、压机、传送机械、电梯、吊车、起重机械、包装机械、过程处理设备和纺织机械。

常见问题

同时覆盖两种安装尺寸意味着什么？

这一族同时覆盖 EN50041 和 EN50047 两种安装尺寸，壳体分六种：ZLA、ZLB 走 EN50041，ZLC、ZLD、ZLE、ZLF 走 EN50047。EN50047 那几款做得小，柜内空间紧或者要接多路电缆的地方用起来方便。

常开常闭之间电气隔离有什么意义？

安全回路里把两组触点分别接到不同回路，不会因为一处绝缘击穿把两路信号串在一起。这是安全相关应用中比较关键的一项设计。

局部温度高的工位选哪一款？

ZLA 这一款金属外壳最高能到 +120 ℃，其余型号到 +80 ℃。铸件旁边、烘干设备附近这种局部温度高的工位就要挑 ZLA，按这个差别选，能避免传感器提前失效。

电气参数是什么水平？

机械寿命 1000 万次，电气寿命 50 万次，动作频率 120 次/分钟，接触阻抗小于 25 mΩ，绝缘耐压 2500 V。密封等级按壳体分，塑料壳的 ZLB 是 IP65，其余型号都是 IP67。

认证和常见配套设备有哪些？

认证有 UL、CCC 和 CE，出口设备上用也不会有合规问题。常见的配套设备是金属加工设备、压机、输送线一类需要位置检测的机械。

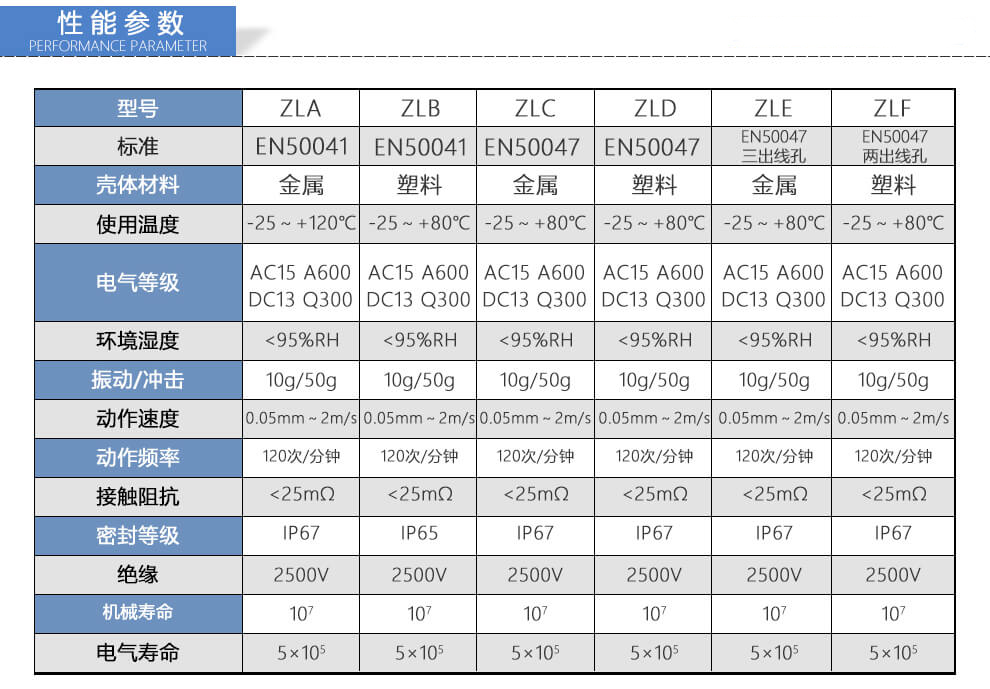

ZLS 系列通用型限位开关技术参数

型号与壳体

型号的壳体段单独成一张表，选完壳体再往下接接线孔、触点类型、执行件类型和手动复位几段。

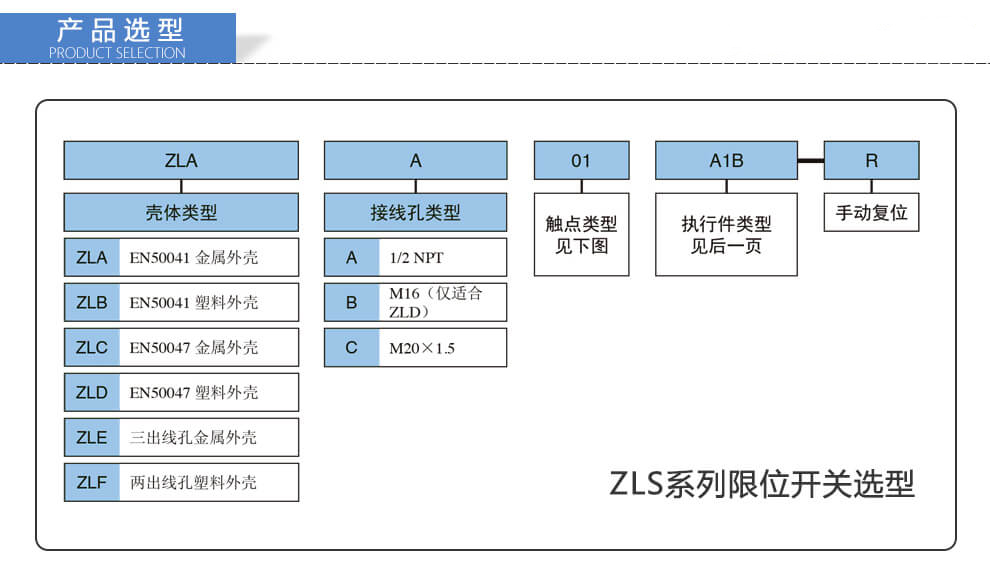

订货代码

型号分五段拼成，写法为 壳体型号 - 接线孔类型 - 触点类型 - 执行件类型 - 手动复位，彩页给的样例是 ZLA-A-01-A1B-R。触点类型和执行件类型的完整对应关系在原厂选型图的后续页面里，这里只列出彩页这一页给到的代码。

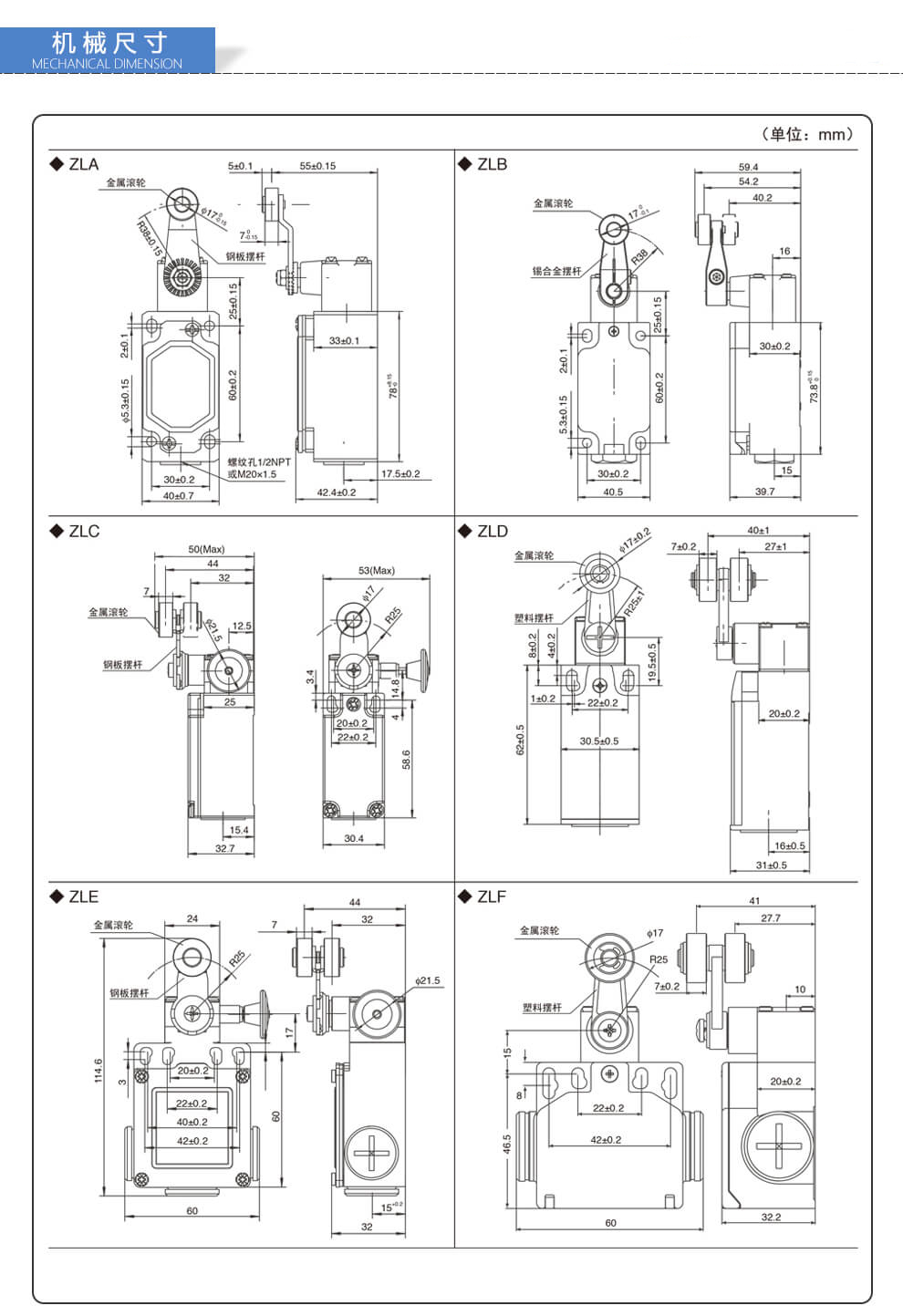

外形尺寸

彩页的机械尺寸图按 ZLA 到 ZLF 六种壳体分块给出，单位是毫米。ZLA 本体高 60 ± 0.2，侧向安装孔用 Ø5.3 ± 0.15，摆杆是钢板制，回转半径 R38 ± 0.15，配金属滚轮 Ø17，图上标注的总高为 78。ZLB 摆杆是锡合金制，回转半径 R38，滚轮同为 Ø17，本体高 60 ± 0.2，总高 73.8。ZLA 与 ZLB 的本体横向尺寸分别是 33 ± 0.1 和 30 ± 0.2。其余壳体形状差别较大，装之前按原厂图纸逐块核对安装空间和摆杆的回转范围。

选型与安装要点

选型从壳体开始倒推：安装尺寸要对上原设备孔位，EN50041 和 EN50047 不能互换，接手老设备改造时先量一下原来那只开关的孔距。壳体材质按现场定，有冲洗水、切削液的选择金属壳，一般室内粉尘环境选双绝缘塑料壳更省成本；需要在同一个位置引出多路电缆的，选三出线孔的 ZLE。局部温度高的工位要挑 ZLA，它能到 +120 ℃，其余型号到 +80 ℃，超了会让内部塑料件加速老化。

接线孔按现场电缆外径选，1/2 NPT、M16 和 M20 × 1.5 三种不通用，M16 那个只适合 ZLD 壳体，选错装不上。安装时本体用螺钉固定牢，拧的力矩别太大，塑料壳体的密封面容易被压变形。摆杆和被测件的相对位置调整好再拧紧，长期让杠杆卡在极限角度会加速密封件磨损。触点接线按常开、常闭分别接到目标回路，接完拿万用表沿行程打一遍，确认动作点和复位点符合图纸再通电。
