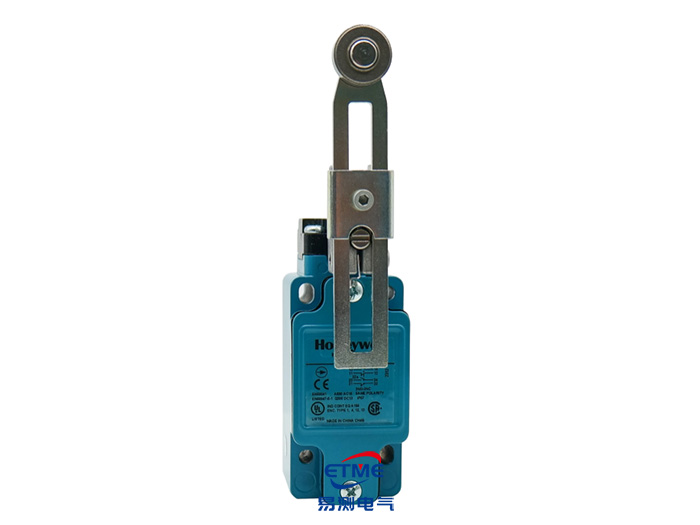

GLA 系列行程限位开关产品介绍
GLA 系列是 Honeywell霍尼韦尔的全球型限位开关，按 EN50041 标准的安装尺寸和外形做，国内设备出口时对得上国外图纸，进口设备换件时孔位也一致。模块化设计，头部、操作杆、壳体和触点块都能单独换，现场哪一块坏了换哪一块，不用整只报废，这在停机成本高的产线上很实际。
壳体是压铸锌件，表面做静电环氧涂层，防腐能力比普通喷漆好，食品饮料设备和自动化仓库这类要定期冲洗的地方也用得住，防护等级 IP67。触点配置给得很全，从 1NC/1NO 一直到 2NC/2NO 的各种组合，快动、慢动、先断后通都有，弱电信号或者低能耗场合还能选镀金触点，接触更可靠。
符合 IEC/EN 60947-5-1 和 EN45545-2 标准，机械寿命标称 1500 万次，比一般工业开关高一档，动作频繁的输送线上不用老惦记着换件。安装时把操作杆的方向和触发行程对准设备运动件，侧旋转头带杠杆的，杠杆要调到刚好压住工件的位置，别让它长期停在极限角度上；进线口有 NPT、PG13.5、M20 和 G1/2 几种，接电缆护套时选匹配的接头，防水靠这一层密封保证。
常见问题
按 EN50041 标准做有什么好处？
安装尺寸和外形符合 EN50041，国内设备出口时对得上国外图纸，进口设备换件时孔位也一致。这是这款在全球项目上被选用的主要原因。
模块化设计能省什么？
头部、操作杆、壳体和触点块都能单独换，现场哪一块坏了换哪一块，不用整只报废。停机成本高的产线上，这一点很实际。
触点配置有哪些，弱电场合怎么办？
触点配置从 1NC/1NO 一直到 2NC/2NO 的各种组合都有，快动、慢动、先断后通都能选。弱电信号或者低能耗场合还能选镀金触点，接触更可靠。
机械寿命是多少？
机械寿命标称 1500 万次，比一般工业开关高一档，动作频繁的输送线上不用老惦记着换件。符合 IEC/EN 60947-5-1 和 EN45545-2 标准。
进线口和防护怎么处理？
进线口有 NPT、PG13.5、M20 和 G1/2 几种，接电缆护套时选匹配的接头，防水靠这一层密封保证。壳体是压铸锌件，表面做静电环氧涂层，防腐能力比普通喷漆好，防护等级 IP67。

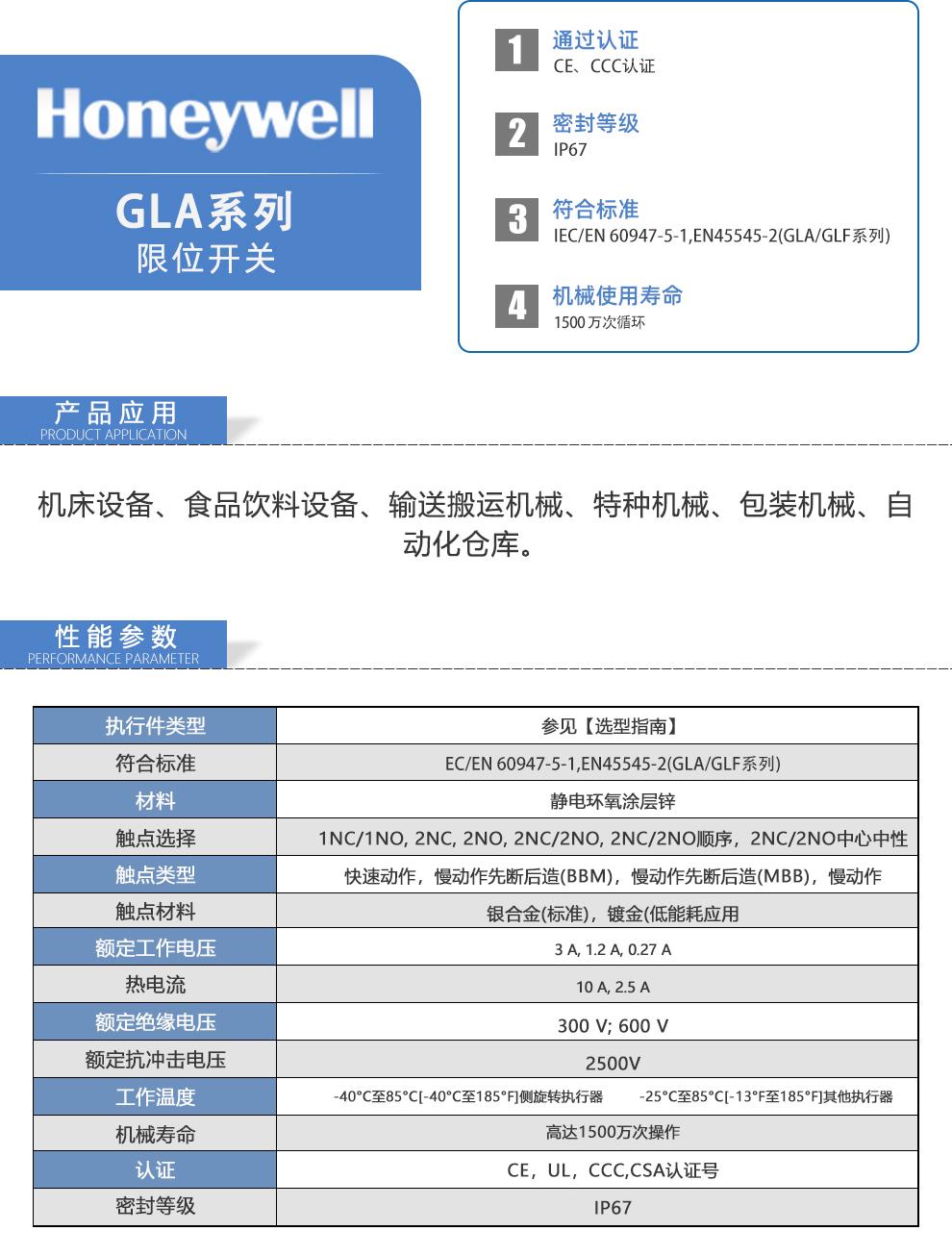

GLA 系列行程限位开关技术参数
| 参数 | 数值 |
|---|
| 执行件类型 | 见产品命名规则 |
|---|
| 符合标准 | IEC/EN 60947-5-1、EN45545-2（GLA / GLF 系列） |
|---|
| 材料 | 静电环氧涂层锌 |
|---|
| 触点选择 | 1NC/1NO、2NC、2NO、2NC/2NO、2NC/2NO 顺序、2NC/2NO 中心中性 |
|---|
| 触点类型 | 快速动作，慢动作先断后造（BBM），慢动作先断后造（MBB），慢动作 |
|---|
| 触点材料 | 银合金（标准），镀金（低能耗应用） |
|---|
| 额定工作电压 | 3 A、1.2 A、0.27 A |
|---|
| 热电流 | 10 A、2.5 A |
|---|
| 额定绝缘电压 | 300 V；600 V |
|---|
| 额定抗冲击电压 | 2500 V |
|---|
| 工作温度 | 侧旋转执行器：-40 ℃ ～ 85 ℃（-40 ℉ ～ 185 ℉）；其他执行器：-25 ℃ ～ 85 ℃（-13 ℉ ～ 185 ℉） |
|---|
| 机械寿命 | 高达 1500 万次操作 |
|---|
| 认证 | CE、UL、CCC、CSA 认证号 |
|---|
| 密封等级 | IP67 |
|---|

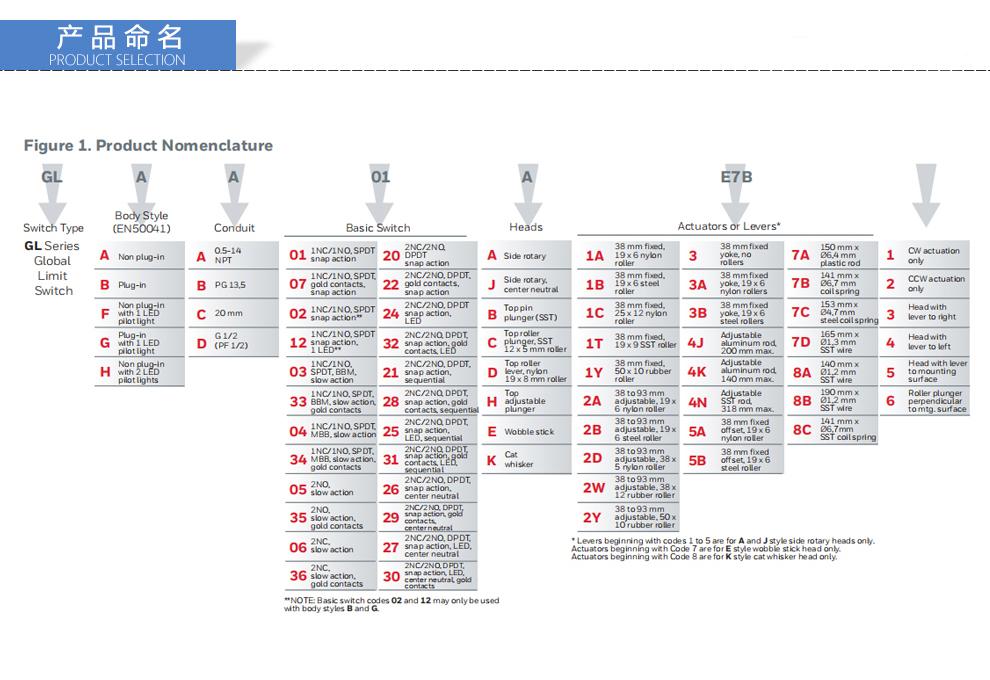

产品命名规则
完整型号由六段组成，写法为 GL - 壳体形式 - 进线口 - 基本开关 - 头部 - 执行件，末位再加一位表示动作方向或杠杆朝向。例如 GL-A-A-01-A-E7B-1。壳体形式、进线口和末位代码的对应关系如下。
| 代码段 | 说明 |
|---|
| 开关类型 GL | 全球型限位开关（GLS Series Global Limit Switch） |
|---|
| 壳体形式 A | 非插入式（Non plug-in） |
|---|
| 壳体形式 B | 插入式（Plug-in） |
|---|
| 壳体形式 F | 非插入式，带 1 个 LED 指示灯 |
|---|
| 壳体形式 G | 插入式，带 1 个 LED 指示灯 |
|---|
| 壳体形式 H | 非插入式，带 2 个 LED 指示灯 |
|---|
| 进线口 A | 0.5-14 NPT |
|---|
| 进线口 B | PG 13.5 |
|---|
| 进线口 C | 20 mm |
|---|
| 进线口 D | G 1/2（PF 1/2） |
|---|
| 末位 1 | 仅顺时针（CW）动作 |
|---|
| 末位 2 | 仅逆时针（CCW）动作 |
|---|
| 末位 3 | 头部杠杆朝右 |
|---|
| 末位 4 | 头部杠杆朝左 |
|---|
| 末位 5 | 头部杠杆朝向安装面 |
|---|
| 末位 6 | 滚轮柱塞垂直于安装面 |
|---|
| 基本开关代码 | 触点形式 |
|---|
| 01 | 1NC/1NO SPDT 快动式 |
|---|
| 02 | 1NC/1NO SPDT 快动式（仅配壳体形式 B 和 G） |
|---|
| 03 | 1NC/1NO SPDT 慢动式 |
|---|
| 04 | 1NC/1NO SPDT 先断后造（BBM），慢动式，金触点 |
|---|
| 05 | 2NO 慢动式 |
|---|
| 06 | 2NC 慢动式 |
|---|
| 07 | 1NC/1NO SPDT 金触点，快动式 |
|---|
| 12 | 1NC/1NO SPDT 快动式，带 1 个 LED（仅配壳体形式 B 和 G） |
|---|
| 20 | 2NC/2NO DPDT 快动式 |
|---|
| 21 | 2NC/2NO DPDT 快动式，顺序动作 |
|---|
| 22 | 2NC/2NO DPDT 金触点，快动式 |
|---|
| 24 | 2NC/2NO DPDT 快动式，带 LED |
|---|
| 25 | 2NC/2NO DPDT 快动式，带 LED，顺序动作 |
|---|
| 26 | 2NC/2NO DPDT 快动式，中心中性 |
|---|
| 27 | 2NC/2NO DPDT 快动式，带 LED，中心中性 |
|---|
| 28 | 2NC/2NO DPDT 金触点，快动式，顺序动作 |
|---|
| 29 | 2NC/2NO DPDT 金触点，快动式，中心中性 |
|---|
| 30 | 2NC/2NO DPDT 快动式，带 LED，中心中性，金触点 |
|---|
| 31 | 2NC/2NO DPDT 金触点，快动式，带 LED，顺序动作 |
|---|
| 32 | 2NC/2NO DPDT 快动式，金触点，带 LED |
|---|
| 33 | 1NC/1NO SPDT 先断后造（BBM），慢动式，金触点 |
|---|
| 34 | 1NC/1NO SPDT 先断后造（MBB），慢动式，金触点 |
|---|
| 35 | 2NO 慢动式，金触点 |
|---|
| 36 | 2NC 慢动式，金触点 |
|---|
| 头部代码 | 结构说明 |
|---|
| A | 侧旋转（Side rotary） |
|---|
| J | 侧旋转，中心中性 |
|---|
| B | 顶部针式柱塞（不锈钢） |
|---|
| C | 顶部滚轮柱塞，不锈钢，12 × 5 mm 滚轮 |
|---|
| D | 顶部滚轮杠杆，尼龙，19 × 8 mm 滚轮 |
|---|
| H | 顶部可调柱塞 |
|---|
| E | 摆动杆（Wobble stick） |
|---|
| K | 触须杆（Cat whisker） |
|---|
| 执行件代码 | 结构说明 |
|---|
| 1A | 38 mm 固定，19 × 6 尼龙滚轮 |
|---|
| 1B | 38 mm 固定，19 × 6 钢滚轮 |
|---|
| 1C | 38 mm 固定，25 × 12 尼龙滚轮 |
|---|
| 1T | 38 mm 固定，19 × 9 不锈钢滚轮 |
|---|
| 1Y | 38 mm 固定，50 × 10 橡胶滚轮 |
|---|
| 2A | 38 ～ 93 mm 可调，19 × 6 尼龙滚轮 |
|---|
| 2B | 38 ～ 93 mm 可调，19 × 6 钢滚轮 |
|---|
| 2D | 38 ～ 93 mm 可调，38 × 5 尼龙滚轮 |
|---|
| 2W | 38 ～ 93 mm 可调，38 × 12 橡胶滚轮 |
|---|
| 2Y | 38 ～ 93 mm 可调，50 × 10 橡胶滚轮 |
|---|
| 3 | 38 mm 固定叉形，不带滚轮 |
|---|
| 3A | 38 mm 固定叉形，19 × 6 尼龙滚轮 |
|---|
| 3B | 38 mm 固定叉形，19 × 6 钢滚轮 |
|---|
| 4J | 可调铝杆，最大 200 mm |
|---|
| 4K | 可调铝杆，最大 140 mm |
|---|
| 4N | 可调不锈钢杆，最大 318 mm |
|---|
| 5A | 38 mm 固定偏置，19 × 6 尼龙滚轮 |
|---|
| 5B | 38 mm 固定偏置，19 × 6 钢滚轮 |
|---|
| 7A | 150 mm × Ø6.4 mm 塑料杆 |
|---|
| 7B | 141 mm × Ø6.7 mm 螺旋弹簧 |
|---|
| 7C | 153 mm × Ø4.7 mm 钢制螺旋弹簧 |
|---|
| 7D | 165 mm × Ø1.3 mm 不锈钢丝 |
|---|
| 8A | 140 mm × Ø1.2 mm 不锈钢丝 |
|---|
| 8B | 190 mm × Ø1.2 mm 不锈钢丝 |
|---|
| 8C | 141 mm × Ø6.7 mm 不锈钢螺旋弹簧 |
|---|
代码以 1 到 5 开头的杠杆只配 A 和 J 型侧旋转头；以 7 开头的执行件只配 E 型摆动杆头部；以 8 开头的执行件只配 K 型触须杆头部。组合时先确认头部类型，再在允许的范围内挑执行件。

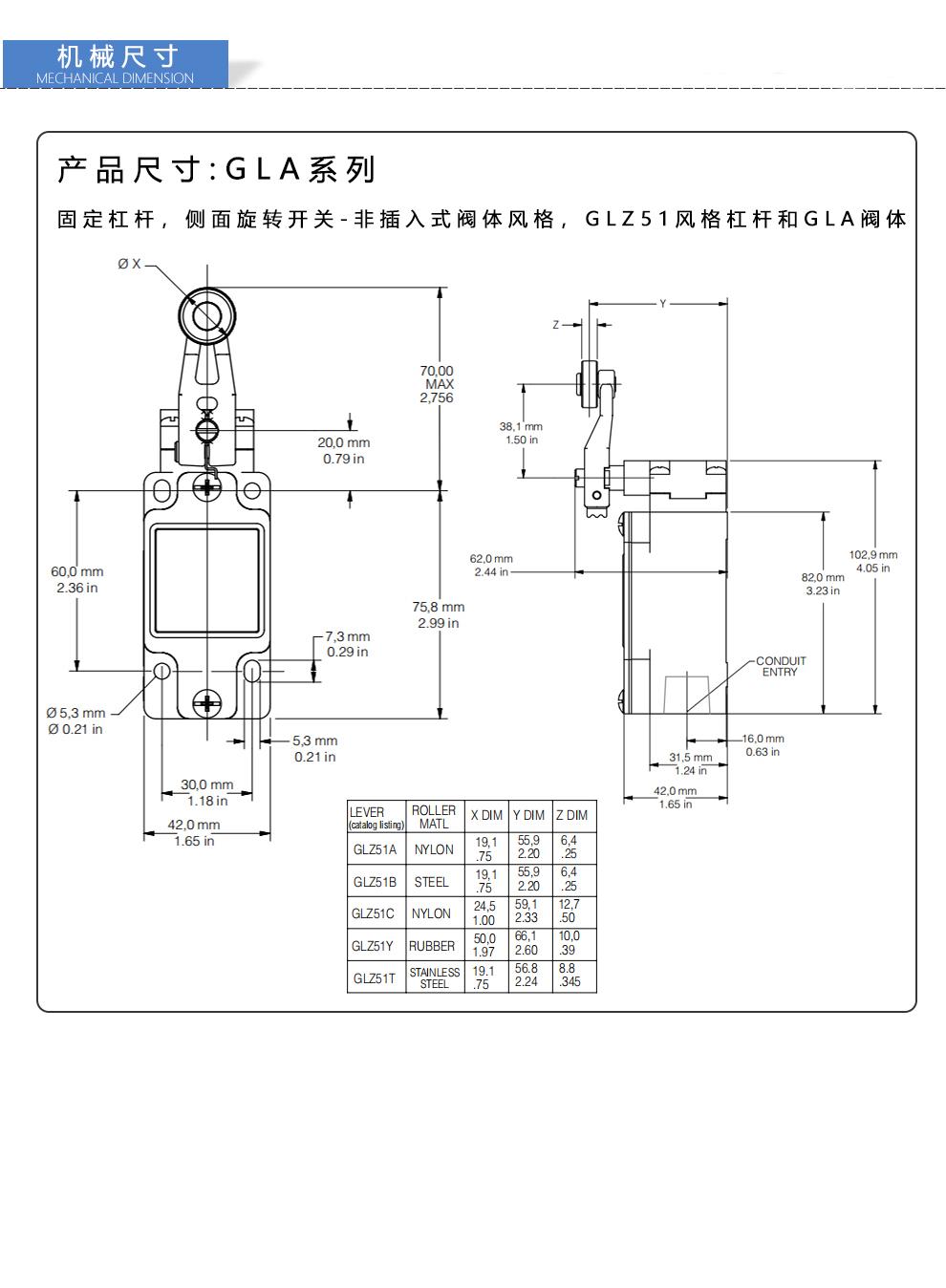

杠杆规格与外形尺寸
| 杠杆型号 | 滚轮材质与参考尺寸 |
|---|
| GLZ51A | 尼龙滚轮；X 19.1 mm（0.75 in），Y 55.9 mm（2.20 in），Z 6.4 mm（0.25 in） |
|---|
| GLZ51B | 钢滚轮；X 19.1 mm（0.75 in），Y 55.9 mm（2.20 in），Z 6.4 mm（0.25 in） |
|---|
| GLZ51C | 尼龙滚轮；X 24.5 mm（1.00 in），Y 59.1 mm（2.33 in），Z 12.7 mm（0.50 in） |
|---|
| GLZ51Y | 橡胶滚轮；X 50.0 mm（1.97 in），Y 66.1 mm（2.60 in），Z 10.0 mm（0.39 in） |
|---|
| GLZ51T | 不锈钢滚轮；X 19.1 mm（0.75 in），Y 56.8 mm（2.24 in），Z 8.8 mm（0.345 in） |
|---|
外形方面，固定杠杆侧旋转开关的参考尺寸是：本体高 60.0 mm（2.36 in），本体宽 30.0 mm（1.18 in），安装孔距 42.0 mm（1.65 in），安装孔 Ø5.3 mm（0.21 in），本体总高 75.8 mm（2.99 in），带杠杆后最高 70.00 mm（2.756 in）处为杠杆顶端，进线口所在侧的高度 82.0 mm（3.23 in），进线口中心距底 16.0 mm（0.63 in），横向偏置 31.5 mm（1.24 in）。装之前按这几个尺寸核一下设备上的安装板空间和电缆进线方向。
选型与安装要点
选型按动作方式倒推：需要单向触发、只要一个方向动作的，末位选 1 或者 2；需要杠杆从左右两个方向都能被撞到的，选 3 到 5 对应的朝向，再按实际方向确定头部安装角。触点形式按回路来定，2NC/2NO 的顺序动作和中心中性是两种不同的切换时序，用在安全回路里不能混，顺序动作是先断一组再闭合另一组，中心中性是中间有一段全断的死区，工程师出图时一般会标清楚。低能耗信号（比如 PLC 输入、24 V 小电流）一定要选镀金触点，银合金触点在低电流下容易形成氧化膜，用一段时间就出现接触不良。
安装时先把本体固定牢，四个安装孔按 42.0 mm 的孔距配螺栓，本体是压铸锌件，拧螺栓的力矩别太大，以免把壳体的密封面压变形。侧旋转头带杠杆的，杠杆长度按设备允许的越程选，杠杆调得太长，撞击时弯折力矩会传到轴和密封件上。进线口按现场电缆护套规格配密封接头，NPT、PG13.5、M20 和 G1/2 不通用，装完之后用手拉一下电缆确认护套被压住，IP67 是靠这一道密封圈顶住的。设备冲洗频繁的工位，进线口朝下装，避免积水顺着电缆进壳体。
